Основная информация о токовом шунте
Токовый шунт. Совместимость с оборудованием и установка.
- Номинальный ток
- 4-20 мА.
- Частота
- От DC до 10 кГц.
Назначение и исполнение

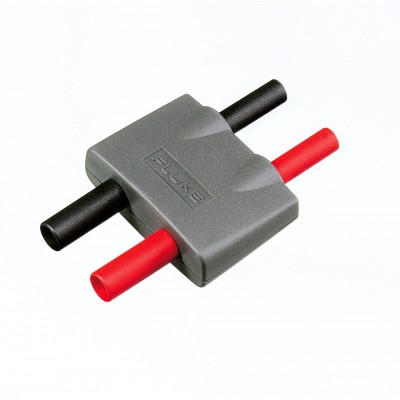

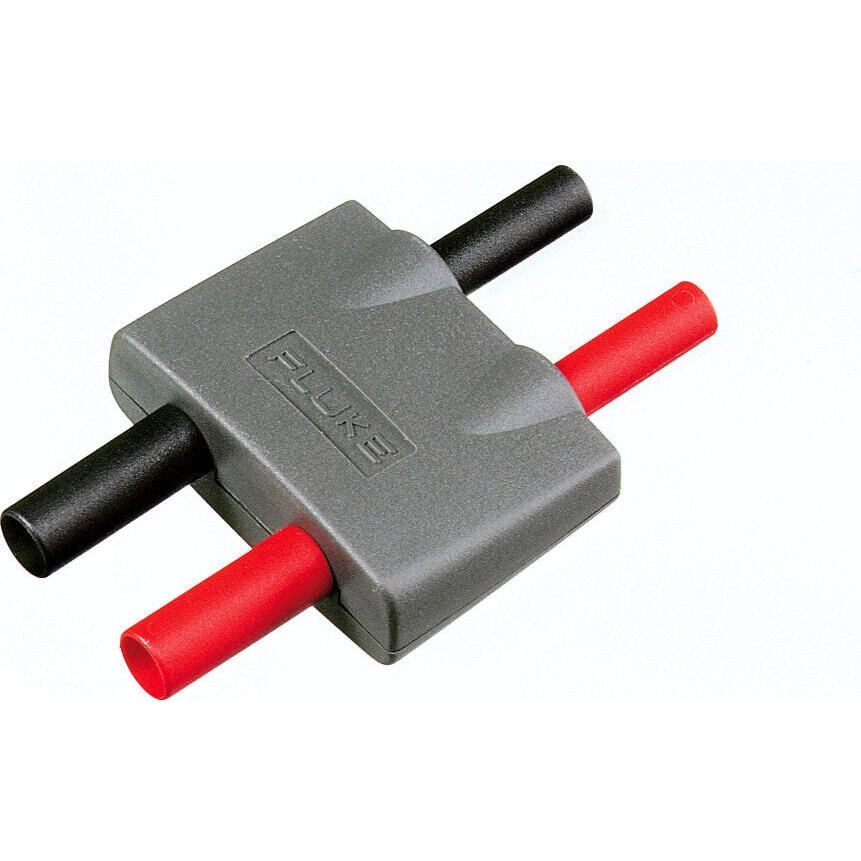

Токовый шунт FLUKE CS20MA. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности CS20MA
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Уровень выходного сигнала 10 мВ/мА.
- Рабочее напряжение 30 В.
- Номинальный ток: 4-20 мА.
- Непрерывный рабочий ток: 0-20 мА.
- Максимально допустимый ток: 20 мА.
- Минимальный измеряемый ток: 20 мА.
- Точность: 0,1%.
- Частота: от DC до 10 кГц.
- Категория безопасности CAT III.
- Токовый шунт CS20MA предназначен для работы с любой моделью осциллографов Fluke для измерения постоянного и переменного тока в токовой петле 4-20 мА.
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Номинальный ток | 4-20 мА. |
| Частота | От DC до 10 кГц. |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Подготовка рабочего набора
Для работы с FLUKE CS20MA сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Выбор исполнения
При выборе позиции «Токовый шунт FLUKE CS20MA» полезно заранее составить рабочую спецификацию: точная модель основного оборудования, задача изделия, условия использования и перечень уже имеющихся компонентов. В ней разделяют подтвержденные параметры самой позиции и требования к комплекту в целом. Это помогает сопоставлять варианты без предположений о свойствах, которых нет в описании конкретного исполнения. Для замены сохраняют полное обозначение прежней принадлежности и проверяют соответствие нового изделия предусмотренному соединению или размещению. После получения сверяют маркировку и состав поставки с согласованной позицией. Такая последовательность особенно полезна для оборудования FLUKE, когда одинаковая внешняя форма может встречаться у компонентов с разным назначением. Сопоставление выполняют по полному артикулу, а не только по названию серии. Это сохраняет различия между самостоятельной принадлежностью, сменной частью и комплектом.
