Основная информация о токоизмерительном датчике
Токоизмерительный датчик. Совместимость с оборудованием и установка.
- Диаметр кабеля головки
- 14,3 мм
- Радиус изгиба кабеля головки
- 38,1 мм
- Сопротивление нагрузки
- Не менее 100 кОм
Назначение и исполнение

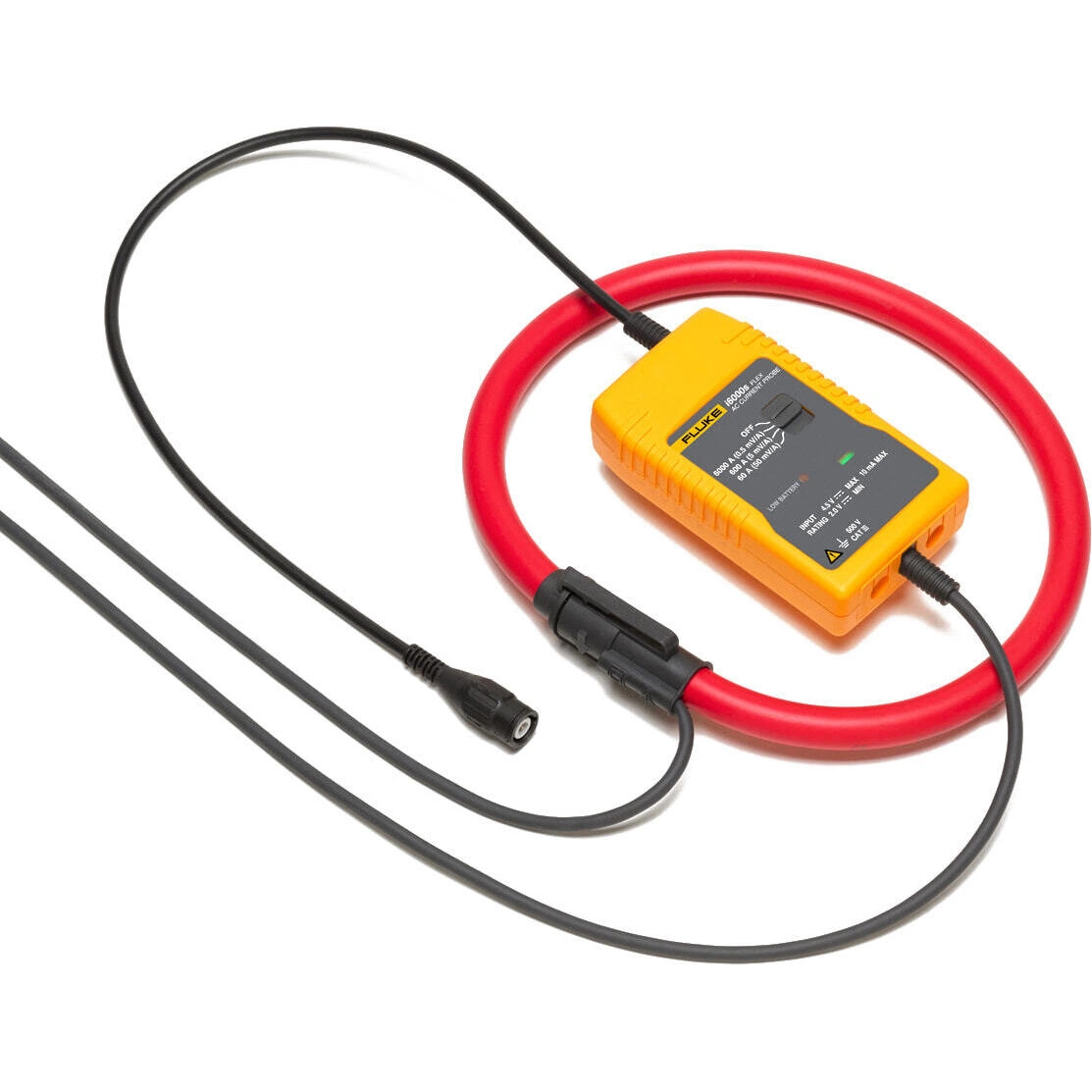

Токоизмерительный датчик FLUKE i6000s-24 flex. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности i6000s-24 flex
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Индикация разряда батарей питания
- Изолированный BNC коннектор
- Работа совместно с любым осциллографом; через адаптер BNC вольтметром, мультиметром или цифровым регистратором.
- i6000sflex - это датчик переменного тока, работающий по принципу Роговского.
- Его можно использовать в сочетании с осциллографами, самописцами и автоматическими регистраторами данных для измерения токов до 6000 А.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Диаметр кабеля головки | 14,3 мм |
| Радиус изгиба кабеля головки | 38,1 мм |
| Сопротивление нагрузки | Не менее 100 кОм |
| Стандарты безопасности: BS EN 61010 | 031: 2002 г |
| Масса | 180 г (головка), 190 г (электронный блок) |
| Рабочая влажность | От 15% до 85% (без конденсации) |
| Диапазон частот | От 10 Гц до 50 кГц (на уровне -3 дБ) |
| Диапазоны тока | 60 А / 600 А / 6000 А переменного тока |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Подготовка рабочего набора
Для работы с FLUKE i6000s-24 flex сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
