Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Категория безопасности
- CAT III 600 В
- Установка нуля
- Да
- Максимальный ток
- 1000 A
- Длина выходного кабеля
- 1.6 м
Назначение и исполнение

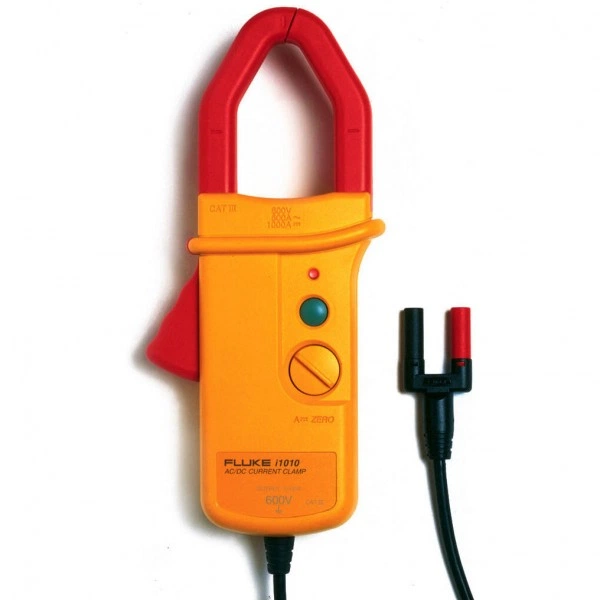

Токоизмерительные клещи FLUKE i1010 Kit. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности i1010 Kit
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Максимальная сила тока в данном случае составляет 1000 А.
- Измерения с помощью Fluke i1010 производятся с погрешностью 2%.
- Выносные токовые клещи Fluke i1010 — решение для измерения постоянного и переменного тока.
- Два диапазона измерения тока - 600 А/1000 А.
- Максимальный ток 1000 А.
- Базовая точность 2%.
- Модель i1010 имеет 2 диапазона измерения (600 А / 1000 А).
- Токовые клещи Fluke i1010 можно использовать для увеличения диапазонов замеров токов при помощи мультиметров компании Fluke
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT III 600 В |
| Установка нуля | Да |
| Максимальный ток | 1000 A |
| Длина выходного кабеля | 1.6 м |
| Принцип измерений | Датчик Холла |
| Батарея, срок службы | 9 В, 60 ч |
| Уровень выходного сигнала | 1 мВ/A |
| Максимальное рабочее напряжение | 600 В |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Подготовка рабочего набора

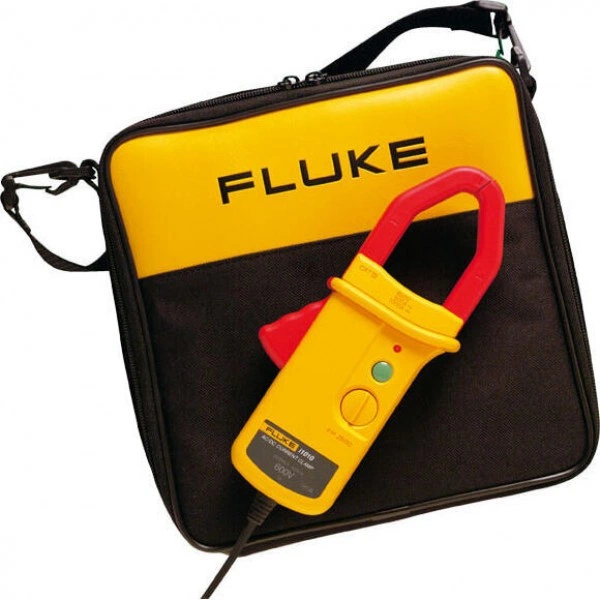

Для работы с FLUKE i1010 Kit сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
