Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Масса
- 250 г
- Длина кабеля
- 1.5 метра
- Диапазон измерения
- ± 30 A
- Разрешающая способность
- ± 1 мА
Назначение и исполнение

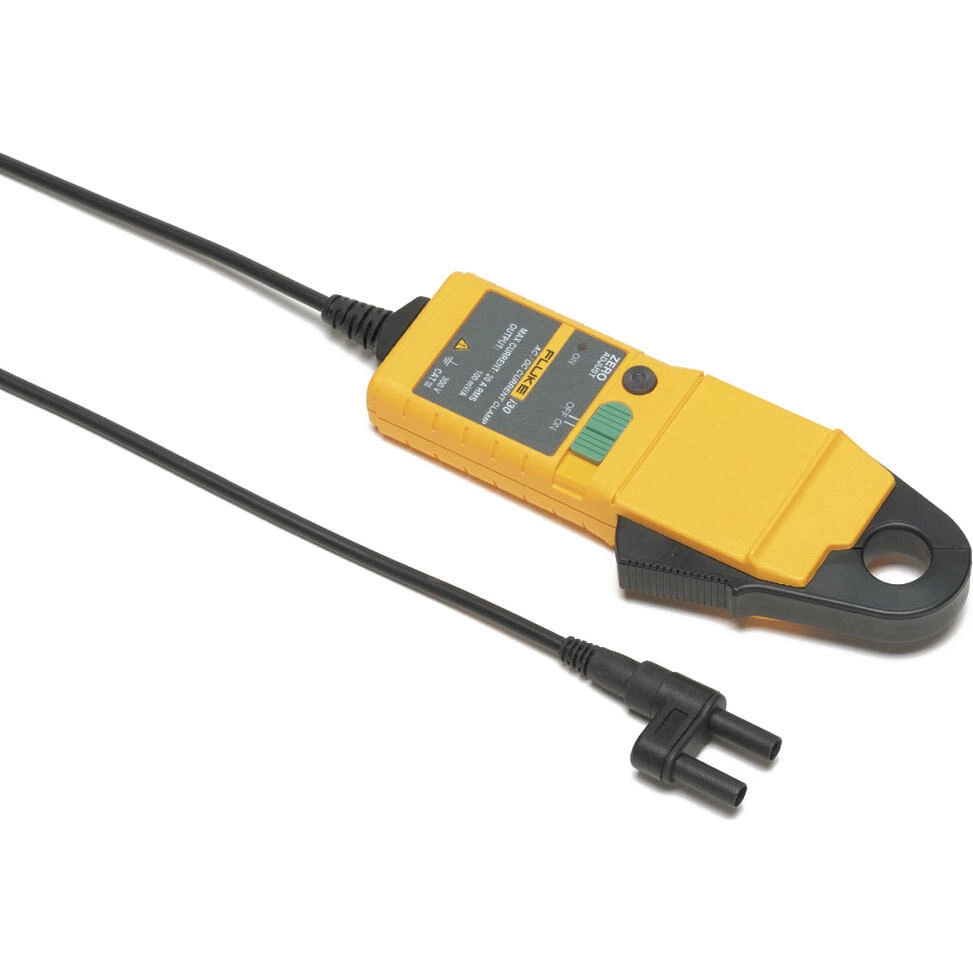

Токоизмерительные клещи FLUKE i30. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности i30
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Принцип действия токоизмерительных клещей i30 основывается на эффекте Холла, что позволяет использовать их для измерения как постоянного, так и переменного тока.
- Прибор i30 можно использовать в сочетании с мультиметрами, самописцами и другой регистрирующей аппаратурой для выполнения точных измерений тока без разрыва цепи.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Масса | 250 г |
| Длина кабеля | 1.5 метра |
| Диапазон измерения | ± 30 A |
| Разрешающая способность | ± 1 мА |
| Чувствительность выхода | 100 мВ/А |
| Выходной разъем | 4 мм защищенный разъем |
| Сопротивление нагрузки | > 10 кОм и ≤ 100пФ |
| Диапазон рабочих температур | От 0°C до +50°C |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Подготовка рабочего набора
Для работы с FLUKE i30 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
