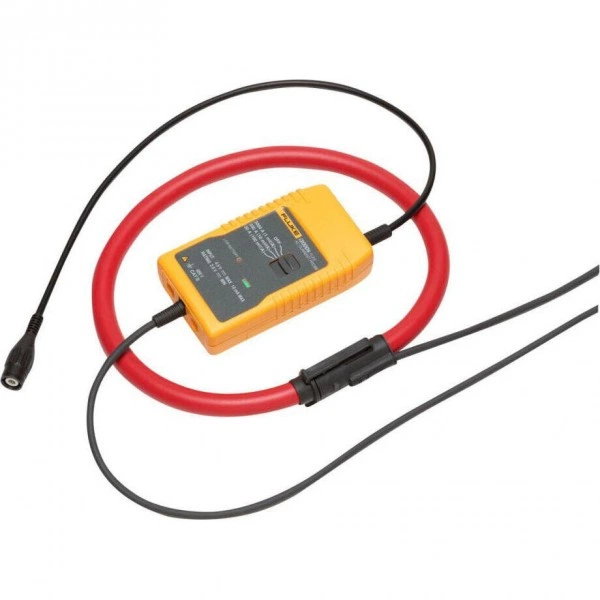

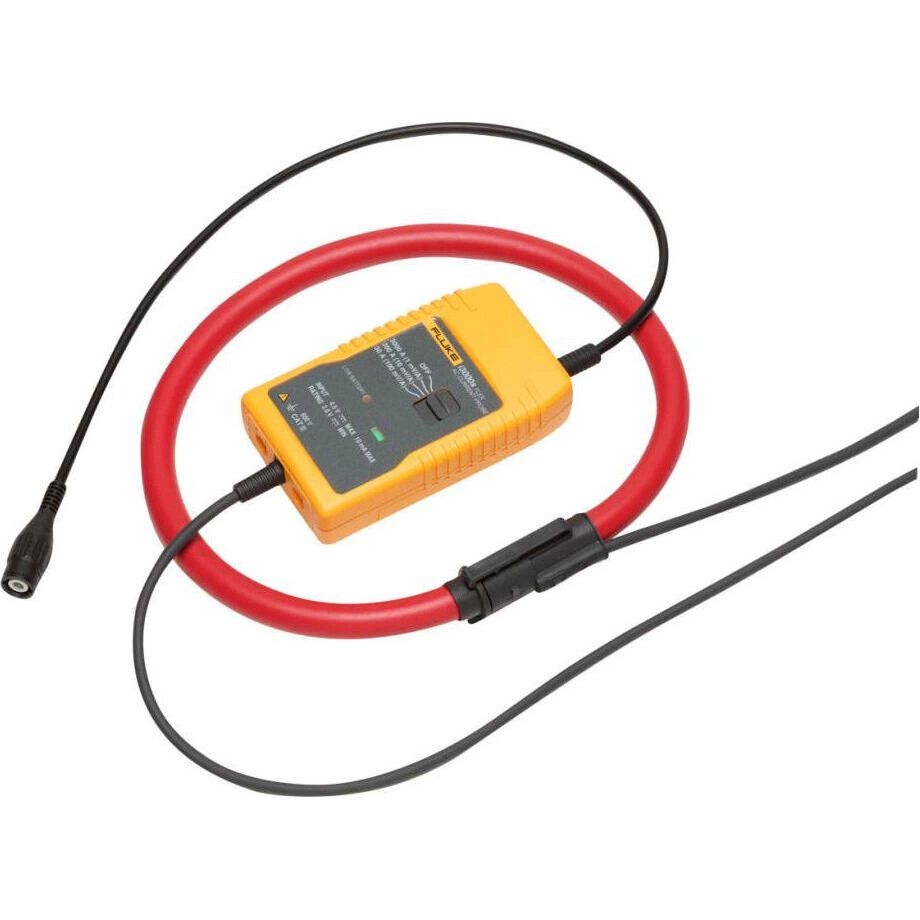

Токоизмерительный датчик FLUKE i3000s Flex-4PK. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности i3000s Flex-4PK
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Три диапазона: 30 А, 300 А и 3000 А с выходным сигналом 1, 10 или 100 мВ/А
- Диаметр проводника, не более Ø 178 мм
- Категория безопасности CAT III 600 В
- Токовые клещи для переменного тока i3000s Flex - это датчик с токовыми клещами переменного тока, работающий по принципу Роговского.
- Его можно использовать в сочетании с осциллографами, самописцами и автоматическими регистраторами данных для измерения токов до 3000 А.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Внешнее поле: с кабелем > 200 мм от головки | ± 1 % диапазона |
| Линейность: От 10 % до 100 % полного диапазона | ± 0,2% от показаний |
| Чувствительность: с кабелем > 25 мм от места соединения | ± 2 % диапазона |
| Длина кабеля головки (с двойной изоляцией): i3000s Flex | 610 мм (24 дюйма) |
| Три диапазона | 30 А, 300 А и 3000 А с выходным сигналом 1, 10 или 100 мВ/А |
| Длина кабеля головки (с двойной изоляцией): i3000s Flex-36 | 915 мм (36 дюйма) |
| Рабочее напряжение: см. раздел Стандарты безопасности | 600 В, переменное среднеквадратичное или постоянное напряжение |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Подготовка рабочего набора
Для работы с FLUKE i3000s Flex-4PK сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
