Основная информация о токоизмерительном датчике
Токоизмерительный датчик. Совместимость с оборудованием и установка.
- Категория безопасности
- CAT III 600 В
- Длина проводов
- 1,8 м
- Пусковой бросок*
- •
Назначение и исполнение

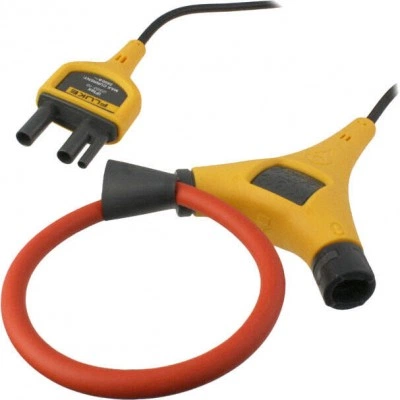

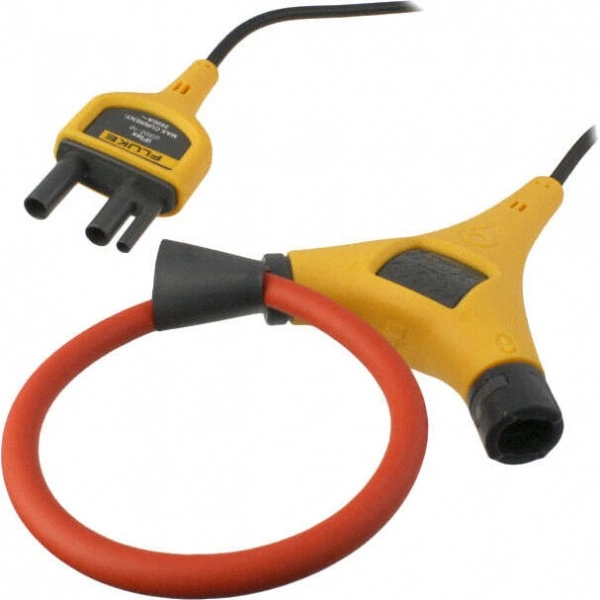

Токоизмерительный датчик FLUKE i2500-10 iFlex. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности i2500-10 iFlex
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Расширение диапазона измерений до 2500 A переменного тока и повышение гибкости отображения, возможность измерения на проводниках неудобного размера и облегчение доступа к проводам
- CAT IV 600 В, CAT III 1000 В
- Диаметр катушки 7,5 мм позволяет проводить измерение в ограниченном пространстве

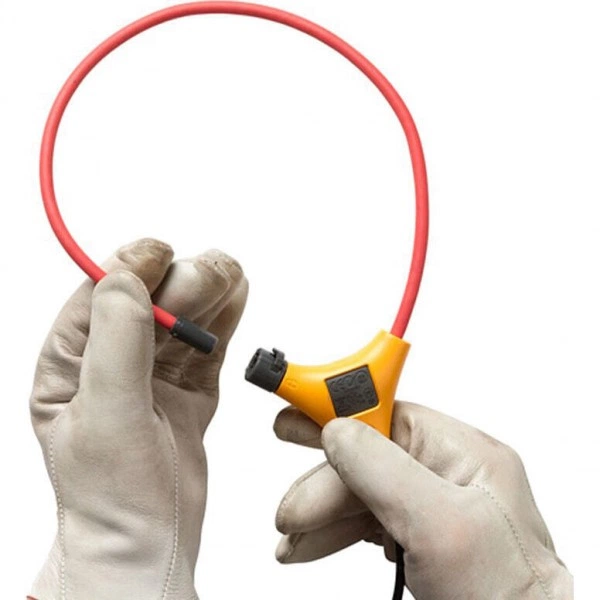

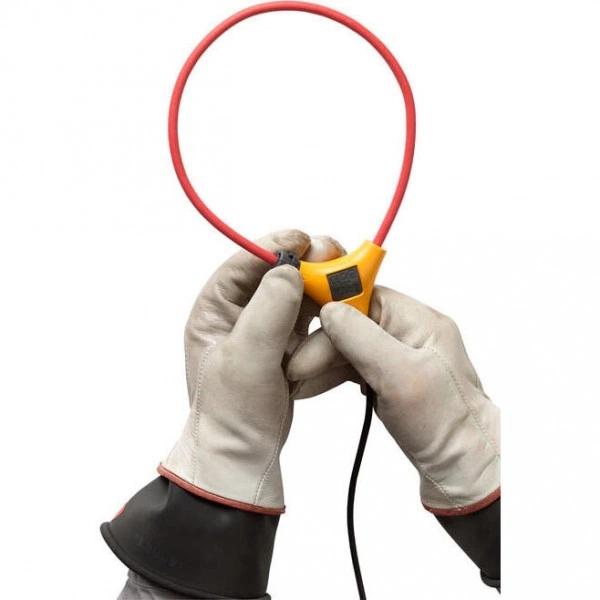

- Эргономичный корпус позволяет работать с устройством одной рукой

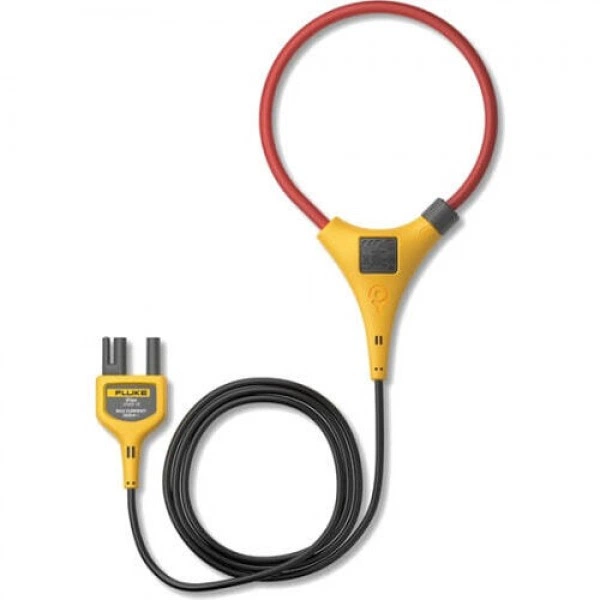

- Кабель длиной 1,8 м (6 фут)
- Датчики iFlex подключаются напрямую к прибору, отображая измерения тока без коэффициентов пересчета, которые часто вызывают ошибки.
- Провод длиной 1,8 м (6 футов) позволяет расположить токоизмерительные клещи на расстоянии от точки проведения измерений, что может облегчить просмотр показаний на дисплее.
- Предлагаются размеры 25 см (10 дюймов) и 45 см (18 дюймов).
- Соответствие требованиям стандартов безопасности: EN/IEC 61010-1-2001, 1000 B CAT III, 600 B CAT IV
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT III 600 В |
| Длина проводов | 1,8 м |
| Пусковой бросок* | • |
| Степень защиты | CAT III 1000 В, CAT IV 600 В |
| Частота* | 500 Гц; 0,1 Гц; 0,5% ± 5 ед. мл. разр. |
| i2500-18 and i2500-10 | Шкала; Разрешение; Погрешность |
| Переменный ток* | 2500 A; 0,1 A; 3% ± 5 ед. мл. разр.** |
| Характеристики чувствительности в различных положениях: A | 0,5 дюйма (12,7 mm) |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Условия измерений
- *При использовании с совместимым прибором Fluke.
- Указанная погрешность включает погрешность датчика и измерительного прибора. ** Погрешность в неоптимальных положениях указана в таблице характеристик чувствительности в различных положениях “A.
- Неопределенность измерений подразумевает нахождение централизованного первичного проводника в оптимальном положении, отсутствие внешнего электрического и магнитного поля и соблюдение рабочей температуры.
