Основная информация о токоизмерительном датчике
Токоизмерительный датчик. Совместимость с оборудованием и установка.
- Сопротивление нагрузки
- Не менее100 кОм
- Наименование: Окружность головы
- 610 мм (24 дюйма)
Назначение и исполнение

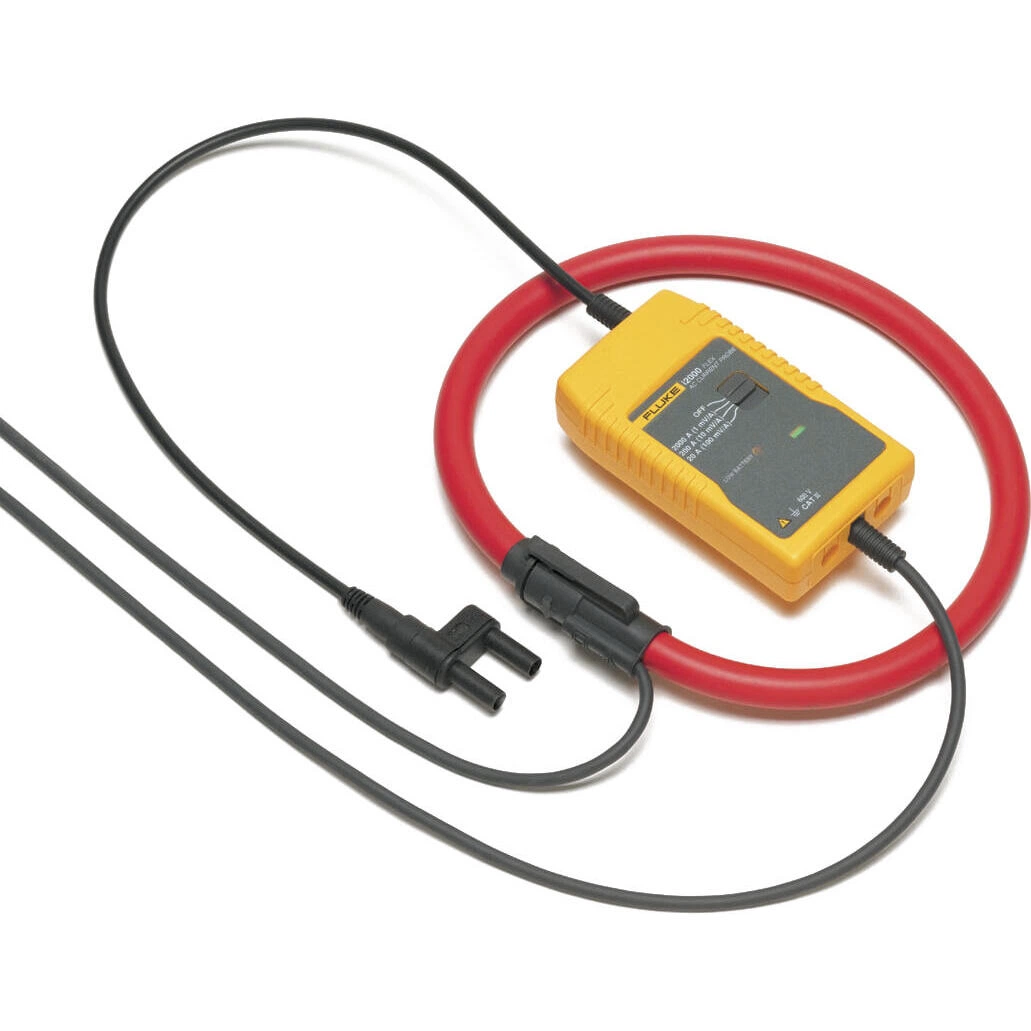

Токоизмерительный датчик FLUKE i2000 flex. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности i2000 flex
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Три диапазона: 20 A, 200 A и 2000 A; выход 100 мВ/А, 10 мВ/А и 1 мВ/А
- Диаметр проводника, не более Ø 178 мм
- Категория безопасности CAT III 600 В
- i2000 - это датчик переменного тока, работающий по принципу Роговского.
- Его можно использовать в сочетании с мультиметрами, самописцами и автоматическими регистраторами данных для измерения токов до 2000 А.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Сопротивление нагрузки | Не менее100 кОм |
| Диапазон частот | От 10 Гц до 20 кГц (-3 дБ) |
| Наименование: Окружность головы | 610 мм (24 дюйма) |
| Температурный коэффициент | ± 0,08% от показаний на 1°C |
| Наименование: Диаметр кабеля головки | 14,3 мм (0,56 дюйма) |
| Внешнее поле: с кабелем > 200 мм от головки | ± 1% диапазона |
| Диапазоны тока | 20 А 200 А 2000 А Среднеквадратичное значение |
| Наименование: Радиус изгиба кабеля головки | 38,1 мм (1,5 дюйма) |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Подготовка рабочего набора
Для работы с FLUKE i2000 flex сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
