Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Категория безопасности
- CAT III 600 В
- Уровни выходного сигнала
- 1 МА / А
- Длина кабеля выходного сигнала
- 1,6 м
- Максимальный диаметр проводника
- 54 мм
Назначение и исполнение

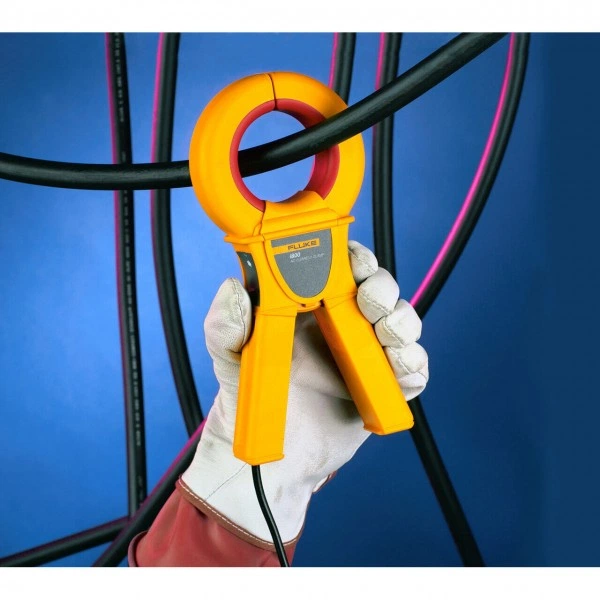

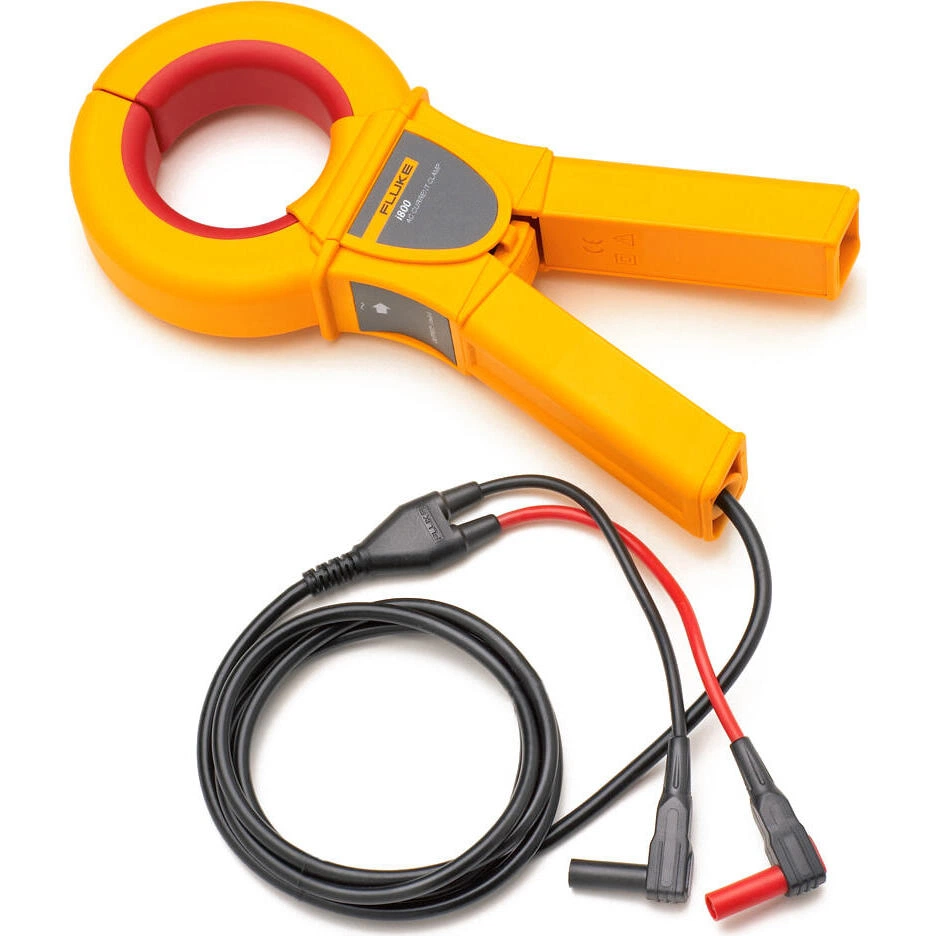

Токоизмерительные клещи FLUKE i800. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности i800
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Диапазон измерения переменного тока: от 100 мА до 800 А, среднеквадратичные значения
- Диапазон частот: от 30 Гц до 10 кГц
- Категория безопасности: CAT III 600 В
- Возможность измерений на проводниках диаметром до 54 мм (2,1 дюйма)
- Коэффициент деления 1000:1 для облегчения расчетов
- Прочная и удобная конструкция

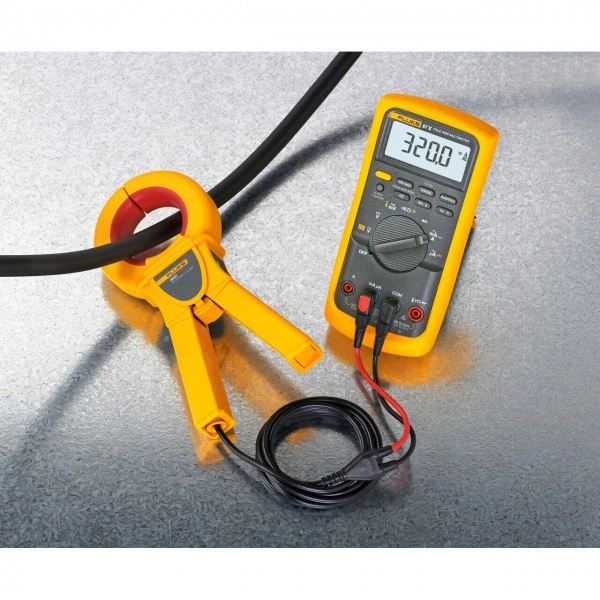

- Модель i800 представляет собой токовые клещи для переменного тока и предназначена для расширения диапазона измерения переменного тока с помощью цифрового мультиметра до 800 А.
- Клещи совместимы с цифровыми мультиметрами с гнездами для прямых изолированных штекеров 4 мм и работающими в миллиамперном диапазоне переменного тока.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT III 600 В |
| Уровни выходного сигнала | 1 мА / А |
| Диапазон частот | От 30 Гц до 10 кГц |
| Длина кабеля выходного сигнала | 1,6 м |
| Максимальный диаметр проводника | 54 мм |
| Коэффициент деления 1000 | 1 для облегчения расчетов |
| Используемая частота | 30 Гц - 10 кГц (на уровне -3 дБ) |
| Номинальный диапазон по току | 800 А, среднеквадратичные значения |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Подготовка рабочего набора
Для работы с FLUKE i800 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Совместимость
- Цифровыми мультиметрами с гнездами для прямых изолированных штекеров 4 мм и работающими в миллиамперном диапазоне переменного тока
