Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Категория безопасности
- CAT III 600 В
- Максимально допустимый ток
- 70 A
- Уровень выходного сигнала
- 400 мВ/A
- Максимальный диаметр проводника
- 15 мм
Назначение и исполнение

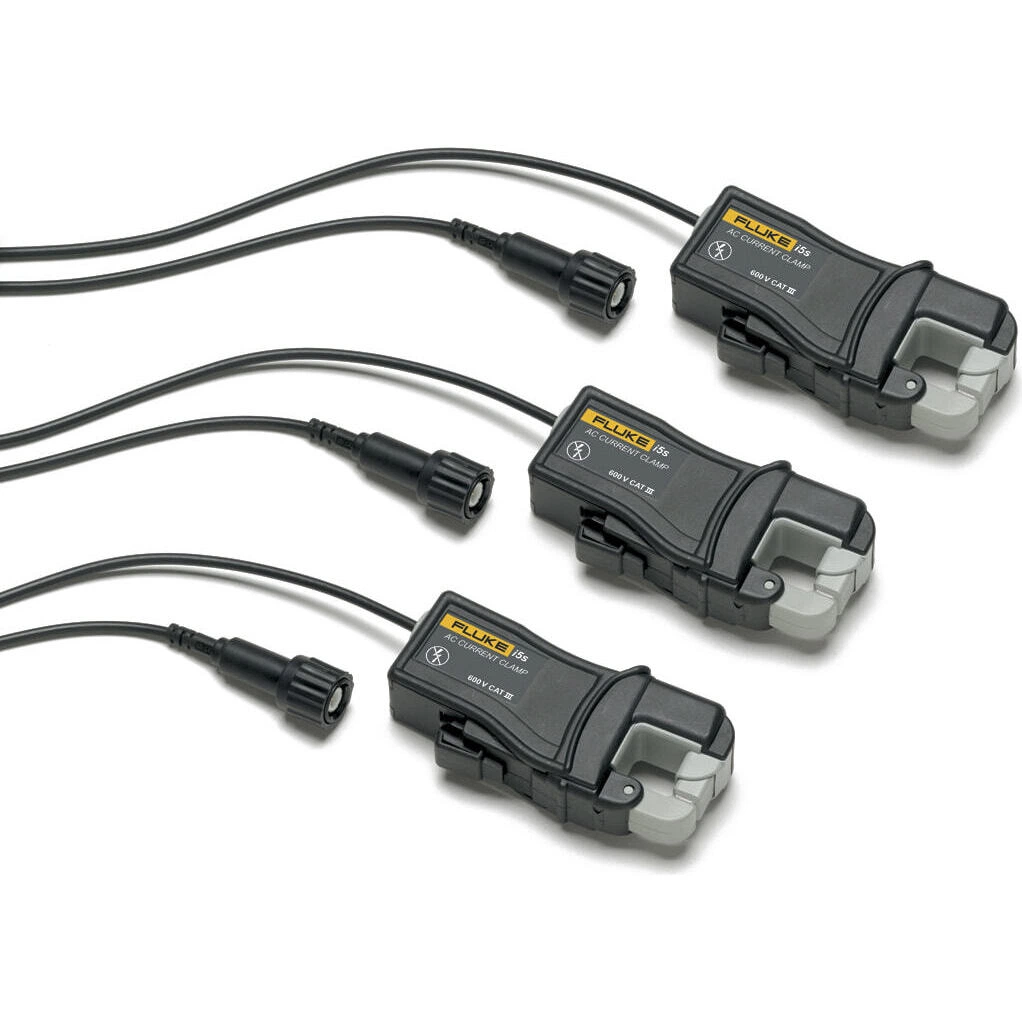

Токоизмерительные клещи FLUKE i5S. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности i5S
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Токоизмерительные клещи для малых токов позволяют измерять токи до 5 A переменного напряжения
- Небольшой размер делает транспортировку и хранение более удобными. Размеры зажима составляют всего 116 x 43 x 23 мм (4,6 x 1,7 x 0,9 дюймов)
- Выполняйте точные измерения, не размыкая цепи
- Класс защиты CAT III 600 V (Только для изолированных проводников)

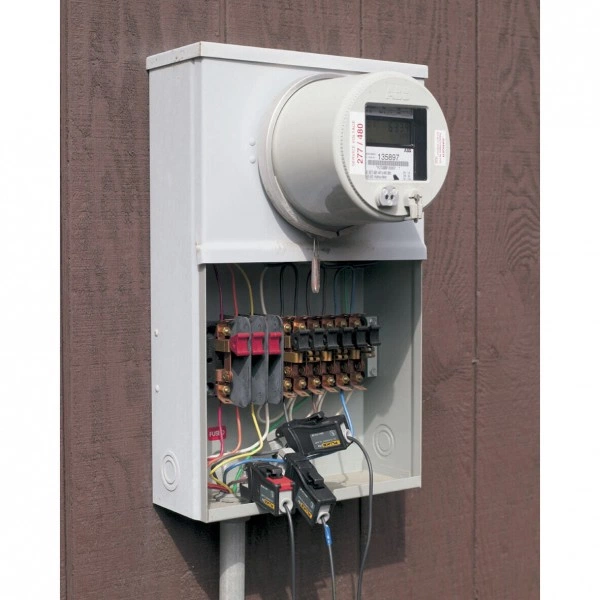

- Использование анализатора качества электроснабжения Fluke серии 430 расширяется токоизмерительными клещами для измерения переменного тока силой до 5 A, созданными специально для обеспечения высокой точности измерения малых токов во вторичных обмотках трансформаторов тока.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT III 600 В |
| Максимально допустимый ток | 70 A |
| Уровень выходного сигнала | 400 мВ/A |
| Переходник для штырькового разъема | Да |
| Максимальный диаметр проводника | 15 мм |
| Длина кабеля для выходного сигнала | 2.5 м |
| Коэффициент амплитуды | ≤ 3, увеличение погрешности на 0,7% |
| Прилагаемый переходник штырьковый разъем - штекерный разъем | Нет |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Подготовка рабочего набора
Для работы с FLUKE i5S сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
