Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Габариты
- 150 x 70 x 30 мм
- Масса
- 114 г
- Пик-фактор:: Диапазон 40 A
- ≤ 3
- Сдвиг по фазе:: от 10 A до 20 A
- 2°
Назначение и исполнение

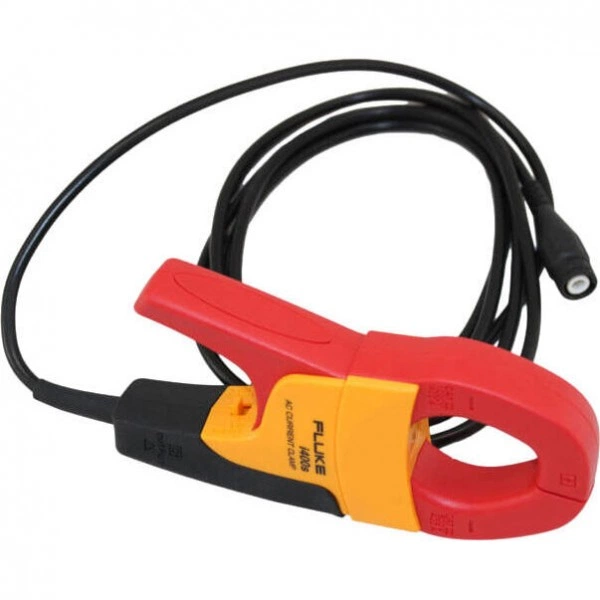

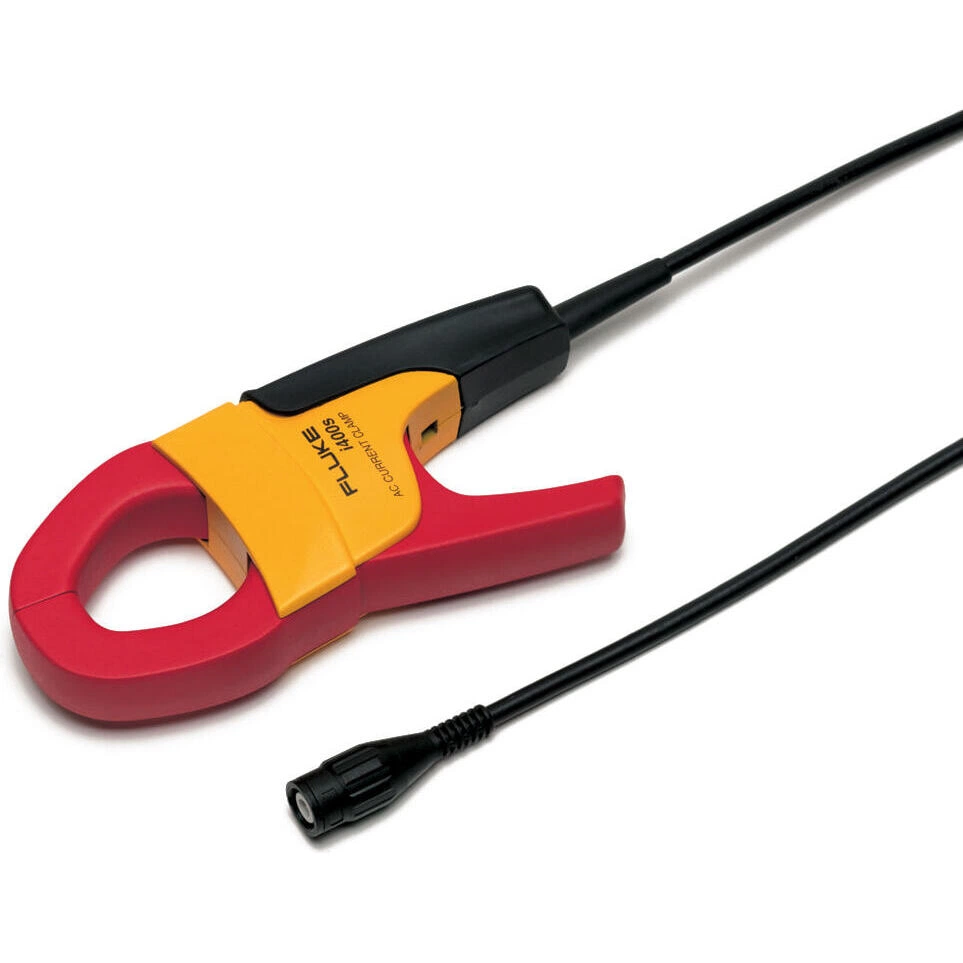

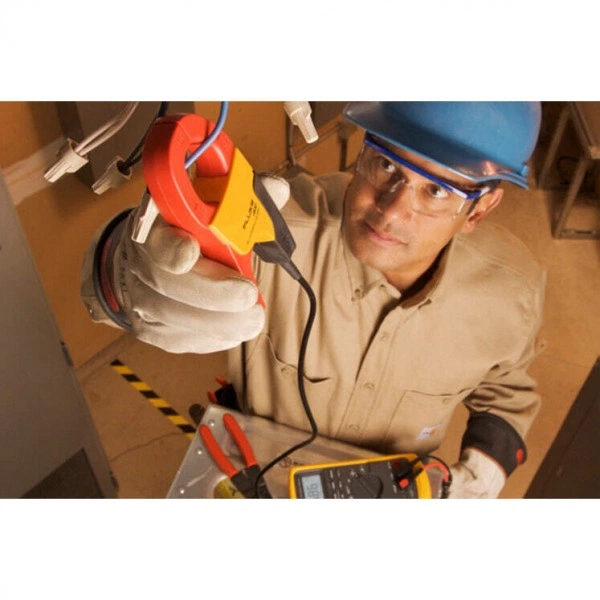

Токоизмерительные клещи FLUKE i400s. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности i400s
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Подходят к осциллографу или измерителю качества электроэнергии для измерения переменного тока до 400 А.
- Единственные токовые клещи с категорией безопасности КАТ IV 600 В / КАТ III 1000 В.
- Специально разработаны для достижения максимальных возможностей при небольших размерах.
- Обеспечивают точное считывание тока без разрыва цепи.
- Мягкая нескользящая формованная рукоятка.
- Дополнительный переходник BNC — однополюсный штепсель PM9081/001 для цифровых мультиметров.
- Два диапазона: 40 A и 400 A, выход 10 и 1 мВ/А.
- Макс. проводник Ø 32 мм
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты | 150 x 70 x 30 мм |
| Масса | 114 г |
| Пик-фактор:: Диапазон 40 A | ≤ 3 |
| Сдвиг по фазе:: от 10 A до 20 A | 2° |
| Переходник для штырькового разъема | Да |
| Сдвиг по фазе:: от 40 A до 400 A | 1,5° |
| Пик-фактор:: Диапазон 400 A | ≤ 3 до 300 A |
| Сдвиг по фазе:: от 0,5 до 1 A | Нет данных |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Подготовка рабочего набора
Для работы с FLUKE i400s сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
