Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Защита
- IP30
- Полоса пропускания
- 5 Гц до 20 Гц
- Масса
- 150 r
- Класс защиты IP
- IP30
Назначение и исполнение

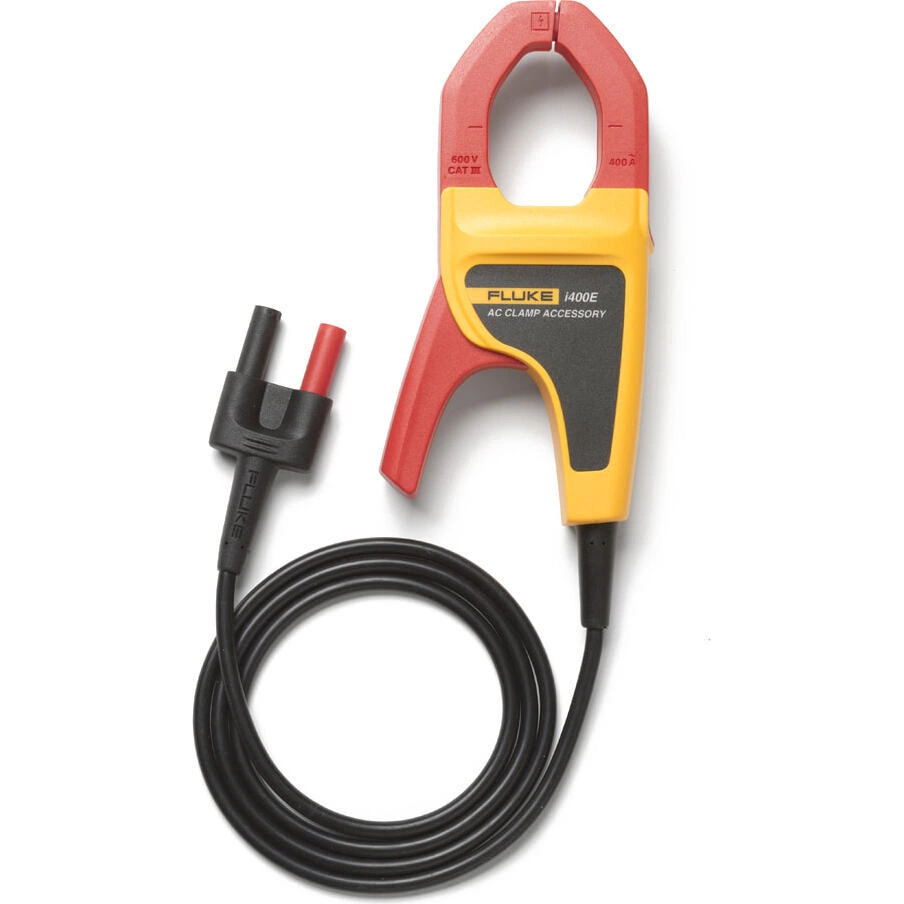

Токоизмерительные клещи FLUKE i400E ERTA. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности i400E ERTA
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Диапазон 400 мВ пер. тока
- Входы для штекеров типа «банан» 19,05 мм
- Точность входа 2 % или выше для использования всех преимуществ, которые дает точность изделия
- Входное сопротивление >1 МОм
- Выход 1 мВ/А переменного тока гарантирует легкость снятия показаний тока на мультиметре
- Категория безопасности CATIII 600V
- Разработаны специально для обеспечения максимальной практичности при самых компактных размерах
- Обеспечивают точность показаний тока без разрыва цепи
- Токоизмерительные клещи Fluke i400E AC предназначены для работы с новым портативным цифровым мультиметром Fluke 101, 106 и 107, а также с большинством мультиметров Fluke или другими приборами для измерения напряжения, которые позволяют подключить закрытые штекеры типа «банан» 19,05 мм и обладают функциями измерения мВ переменного тока.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 5 Гц до 20 Гц |
| Масса | 150 r |
| Класс защиты IP | IP30 |
| EMI, RFI, EMC | IEC/EN 61326-1 |
| Сопротивление нагрузки | >1 МОм |
| Внутренний диаметр клещей | 30 мм |
| Максимально допустимый ток | 600 A |
| Pазмеры (ВxШxГ) | 146 x 62 x 34 мм |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Подготовка рабочего набора
Для работы с FLUKE i400E ERTA сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Совместимость
- Большинством мультиметров Fluke или инструментами измерения мВ переменного тока со следующими функциями: диапазон 400 мВ пер
