Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Максимальный ток
- 1000 A
- Выходной уровень(-ни)
- 1 МА/A
- Применяемая частота
- 5 Гц - 20 кГц
- Длина выходного кабеля
- 1,5 м (59 дюймов)
Назначение и исполнение

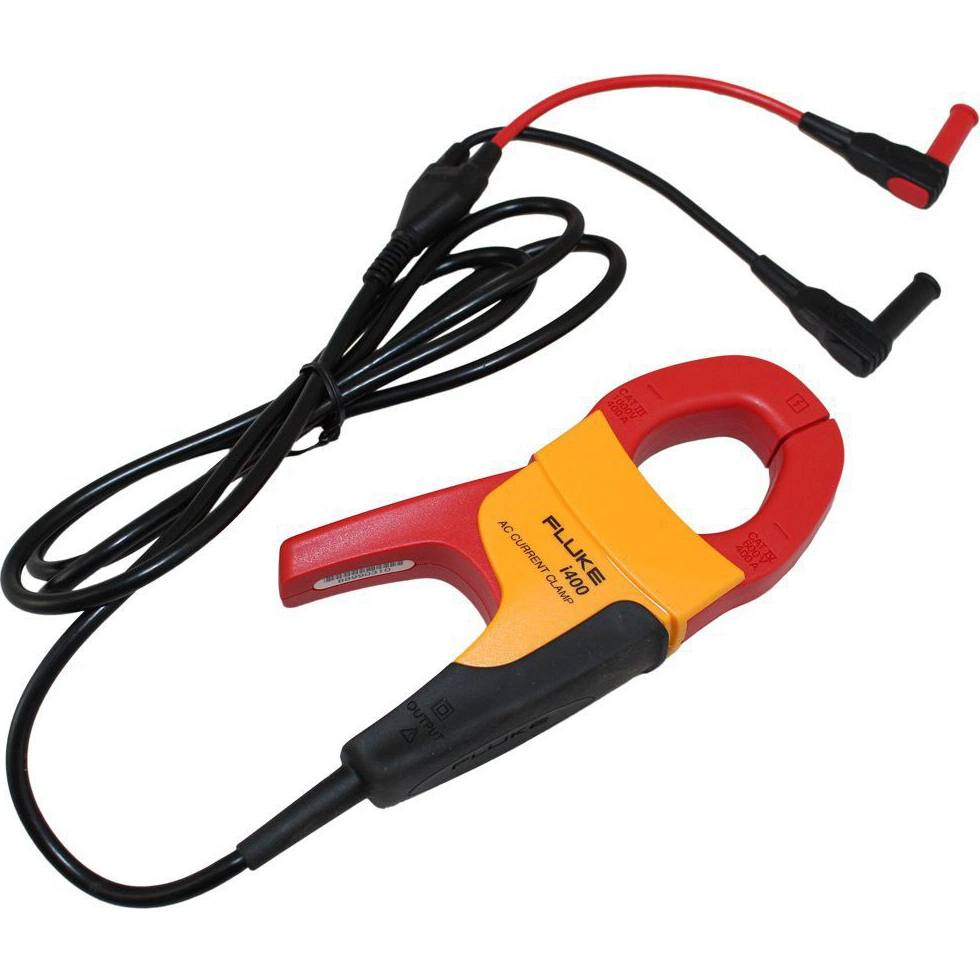

Токоизмерительные клещи FLUKE i400. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности i400
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Подходят к мультиметру для измерения переменного тока до 400 А
- Выход 1мА/Амп гарантирует легкость снятия показаний измерительного прибора
- Единственные токовые клещи с категорией безопасности CAT III 1000 В / CAT IV 600 В
- Разработаны специально для обеспечения максимальной практичности при самых компактных размерах
- Производят точное измерение тока без разрыва цепи
- Мягкая, не скользкая удобная ручка препятствует случайному прикосновению к проводам, находящимся под напряжением
- Максимальный проводник Ø 32 мм.
- Fluke i400 представляет собой однодиапазонные токоизмерительные клещи, предназначенные для измерения переменного тока силой до 400 A с выводом через однополюсные штепсели с безопасной изоляцией.
- Клещи совместимы с большинством мультиметров Fluke или с любыми другими токоизмерительными приборами, имеющими вход для однополюсных штепселей с изоляцией 4 мм и работающими в миллиамперном диапазоне переменного тока.
- Коэффициент деления 1000:1
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT III 1000 В / CAT IV 600 В |
| Максимальный ток | 1000 A |
| Выходной уровень(-ни) | 1 мА/A |
| Применяемая частота | 5 Гц - 20 кГц |
| Изолированные однополюсные штепсели | Да |
| Длина выходного кабеля | 1,5 м (59 дюймов) |
| Максимальное сечение провода (шины) | 750 MCM |
| Максимальный диаметр провода | 32 мм (1,25 дюйма) |
Применение

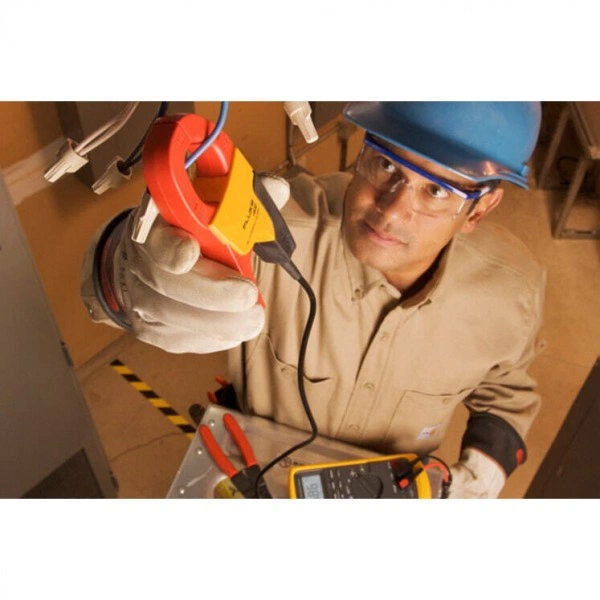

Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Комплектация и совместимость
Совместимость
- Большинством мультиметров Fluke или с любыми другими токоизмерительными приборами, имеющими вход для однополюсных штепселей с изоляцией 4 мм и работающими в миллиамперном диапазоне переменного тока
