Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Масса
- 250 г
- Длина кабеля
- 2 Метра
- Диапазоны измерения
- ±45 А и 450 А
- Переменный или постоянный ток
- ±45 А и 450 А
Назначение и исполнение

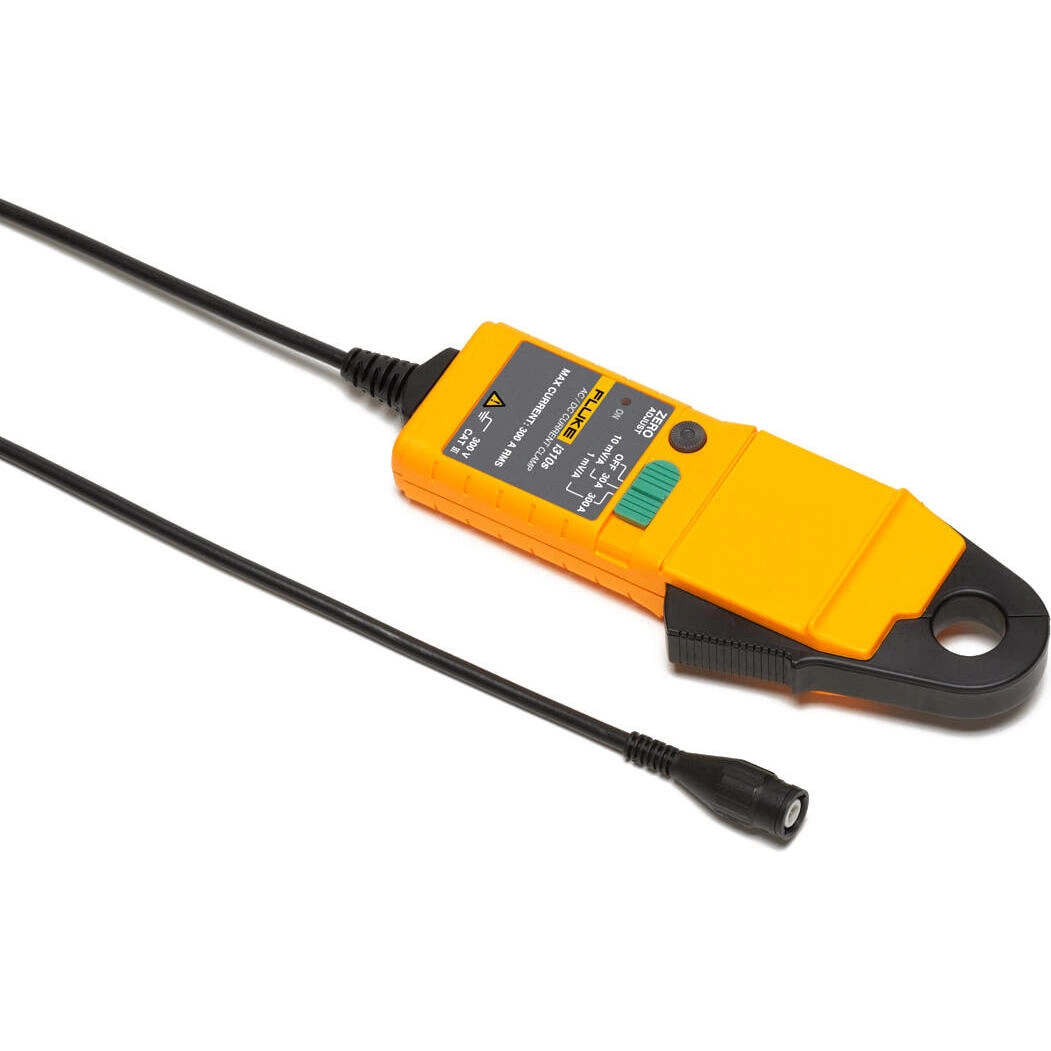

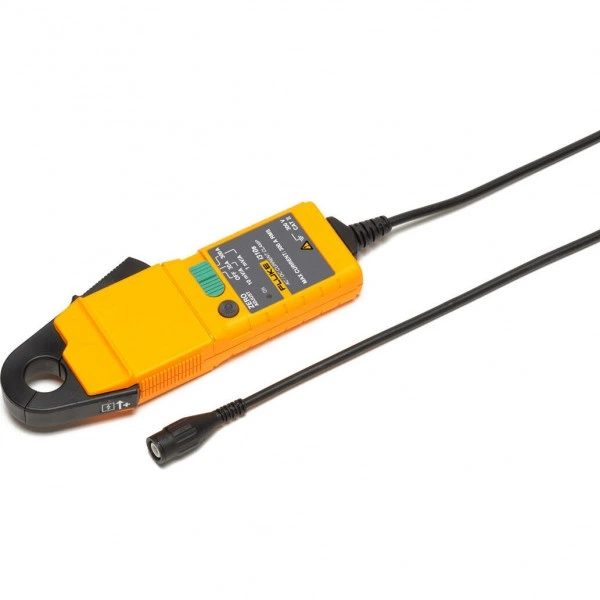

Токоизмерительные клещи FLUKE i310s. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности i310s
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Диапазоны тока: 30 А и 300 А перем. токасреднеквадр. значения или ±45 А и 450 А пост. тока
- Диапазоны измерения: ±45 А и 450 А
- Чувствительность выхода: от 10 мВ/А (40 А) до 1 мВ/А (400 А)
- Разрешение: от ±50 мА (40 А) до ±100 мА (400 А)
- Сопротивление нагрузки: > 10 кОм и ≤ 100 пФ
- Диапазон частот (малые сигналы): от пост. тока до 20 кГц (на уровне - 3 дБ)
- Сдвиг фазы при частоте ниже 1 кГц: не более 2°
- Температурный коэффициент: ±0,1% от показания / °C
- Питание: щелочная батарейка 9 В
- Принцип действия токоизмерительных клещей i310s основан на эффекте Холла, что позволяет использовать их для измерения как постоянного, так и переменного тока.
- Клещи i310s можно использовать в сочетании с осциллографами и другой регистрирующей аппаратурой для выполнения точных измерений тока без разрыва цепи.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Масса | 250 г |
| Длина кабеля | 2 метра |
| Диапазоны измерения | ±45 А и 450 А |
| Разрешение | ±50 мА (30 А) ±100 мА (300 А) |
| Сопротивление нагрузки | > 10 кОм и ≤ 100 пФ |
| Сдвиг фазы на частотах ниже 1 кГц | Менее 2° |
| Питание | Щелочная батарейка 9 В, MN1604/PP3 |
| Переменный или постоянный ток | ±45 А и 450 А |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Подготовка рабочего набора
Для работы с FLUKE i310s сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
