Основная информация о квалификационном кабельном тестере
Тестер кабельный квалификационный. Проверка кабельной инфраструктуры.
Назначение и исполнение
Тестер кабельный квалификационный FLUKE CIQ-KIT. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности CIQ-KIT
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Работает в действующих сетях для обнаружения коммутатора Ethernet и конфигурации устройств
- Измеряет емкость сети (10 Мбит, 100 Мбит, 1 Гбит) для определения поддержки VoIP, а также передачи видео и данных
- Расширенное устранение неполадок: вносимые затухания, перекрестные наводки, помехи
- Основные функции устранения неполадок: длина, расстояние до неисправности, отображение графической схемы кабелей, разрывы, замыкания, обнаружение Power over Ethernet (POE)

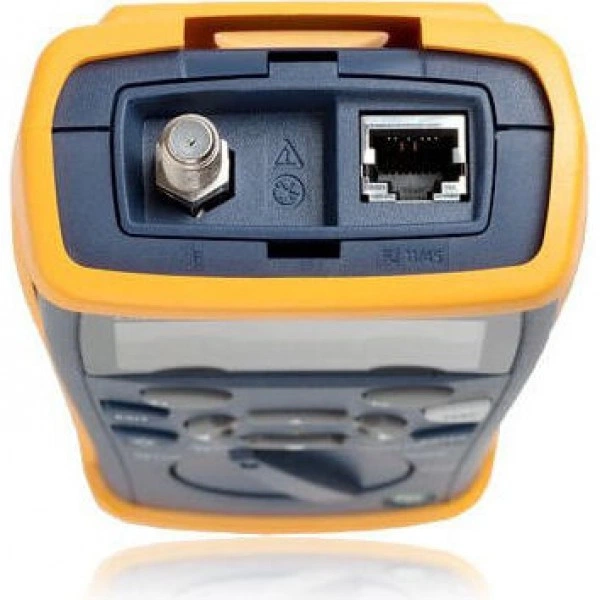

- Проверка всех типов кабелей с медными жилами: витая пара, коаксиальный кабель и аудиокабель
- Обнаружение и отслеживание кабелей с помощью цифровой подачи сигнала. Требуется цифровой датчик IntelliTone 200 (включен в комплект CIQ-KIT)
- Квалификационное тестирование и устранение неполадок кабелей промышленных сетей Ethernet
- Более легкое обнаружение и отслеживание кабелей с большей степенью точности по сравнению с другими приборами, представленными на рынке.
- Настройка и безопасное отслеживание кабеля в живой сети
- Обеспечение двух цифровых тонов и четырех аналоговых тонов
- Включает в себя функции составления схемы разводки кабелей и последующего отслеживания IntelliTone; пользуйтесь детектором IntelliTone Pro 200 для проверки схемы разводки кабелей

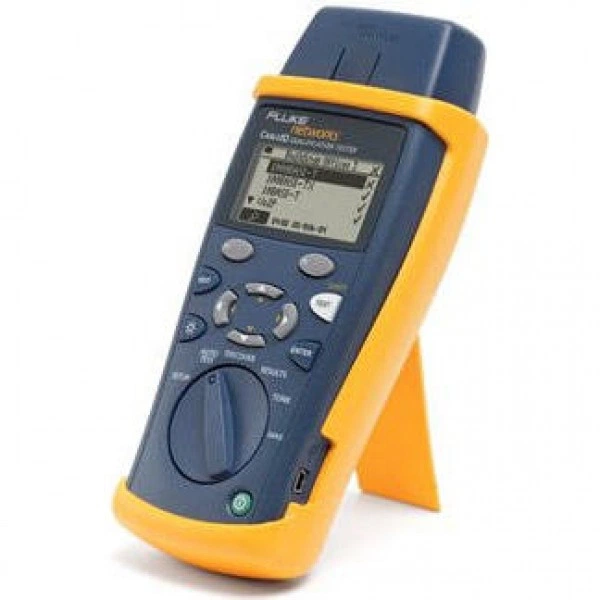

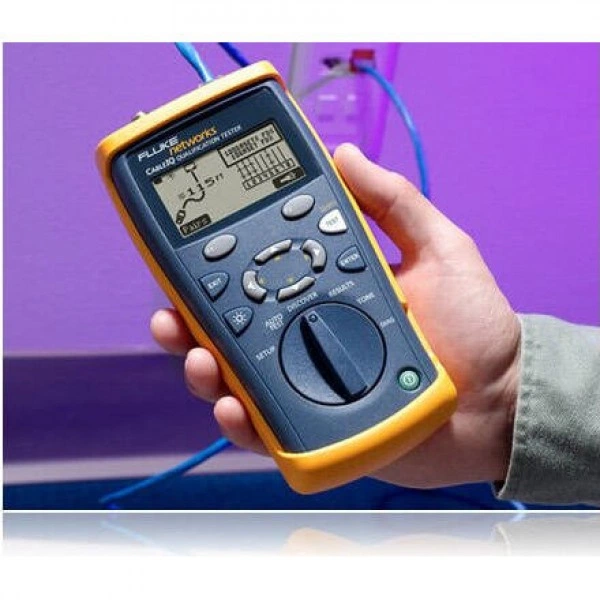

- Поворотный переключатель упрощает обучение и эксплуатацию. Вы всегда знаете, какой тестовый модуль выбран
- Портативная, легкая, прочная эргономичная конструкция для легкого практического использования
- Четыре батарейки типа AA - длительный срок службы в течение нескольких недель тестирования
- Адаптер схемы разводки также выполняет функцию защитной крышки
- Тестер Cable IQ Qualification – первый тестер пропускной способности кабелей, предназначенный для сетевых специалистов.
- Снижение уровня критичности проблем на целых 30%
- Мощные возможности для поиска и устранения неисправностей сети и интуитивно понятный интерфейс тестера Cable IQ Qualification позволяют передовым специалистам находить и устранять широкий спектр проблем внутри сетевой инфраструктуры.
- Тестер сетевых кабелей CableIQ является единственным тестером кабелей Ethernet, снижающим уровень критичности проблем максимум на 30%.
- Тестер для проверки медного кабеля предназначен для устранения неисправностей в кабелях сети Ethernet и определения возможности поддержки ими различных скоростей (10/100/1000/VoIP).

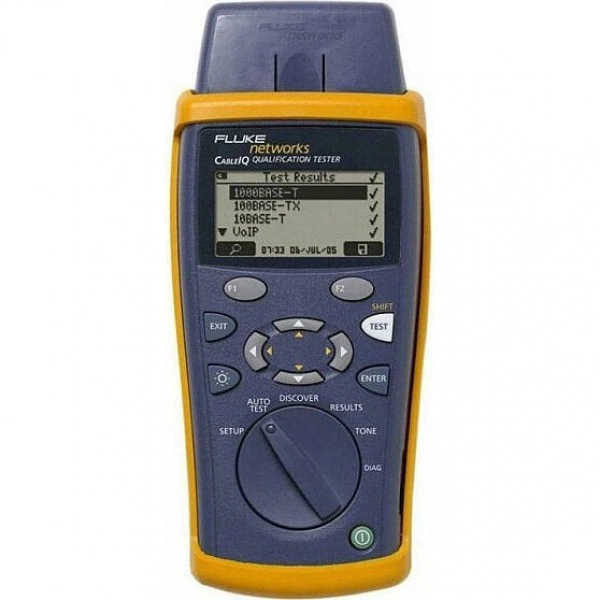

- CableIQ быстро показывает, пригодна ли связь, включая коммутационные кабели, для передачи голоса, 10/100BASE-T, VoIP или Gig.
- Этот скрин-шот показывает кабельное соединение, которое не соответствует квалификации 1000BASE-T из-за ошибки связи на 4,1 метра.
- Система Intelligent Wiremap прибора CableIQ четко указывает на разрыв на контакте 6 дальнем конце испытуемого кабеля (130 футов/34 метра).
- Он быстро квалифицирует кабельные сети в жилых зданиях для поддержания голосовой связи, VoIP, 10/100/1000 Ethernet и абонентского телевидения.
- Используйте зонд IntelliTone 200, входящий в набор, для того, чтобы быстро и четко определить нахождение кабелей даже в активных сетях.
- Тестеры квалификации, такие как новый CableIQ Qualification Tester от компании Fluke Networks, определяет, способна ли существующая связь поддержать определенные скорости сети и технологии.
- Когда следует использовать квалификационный тестер: Если вы - сетевой техник и должны убедиться, что существующая кабельная проводка в состоянии поддержать вашу сеть 1000BASE-T, квалификационный тестер является подходящим устройством.
- Если Вы занимаетесь поиском неисправностей, и должны однозначно показать, что испытуемое соединение не соответствует требованиям к работе категории 5e или 6, согласно стандартам TIA или ISO, вам следует воспользоваться исключительно сертификационным инструментом.
- Например, крупная 1000 сетевая установка может представлять из себя проект стоимостью в 100 000 долларов США, что является огромной ответственностью, если гарантия изготовителя не получена.
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Хранение результатов | До 250 результатов квалифицирующего тестирования. |
| Мощность | Тип батареек: 4 щелочные батарейки типа AA (NEDA 15A, IEC LR6). |
| Расширенное устранение неполадок | Вносимые затухания, перекрестные наводки, помехи |
| Проверка всех типов кабелей с медными жилами | Витая пара, коаксиальный кабель и аудиокабель |
| Время работы от батарей | 20 ч. использования в обычном режиме, без использования подсветки. |
| Поддерживаемые типы кабелей | UTP, STP, FTP, SSTP, RG6, RG59, кабели безопасности и кабели для передачи звука |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Комплектация и совместимость

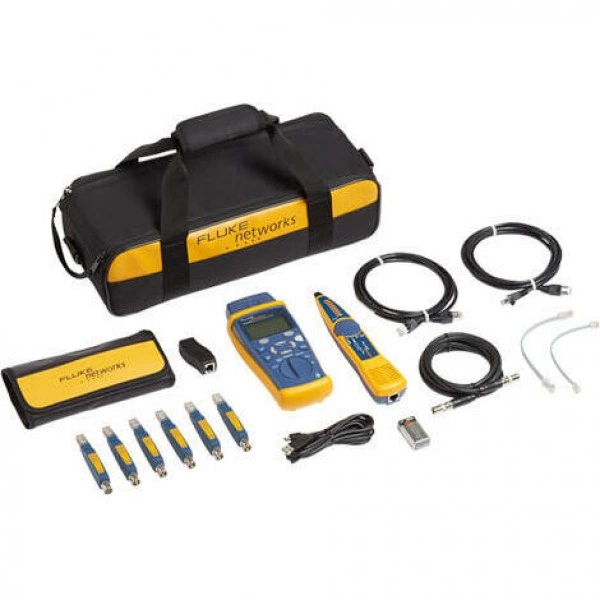

Комплект поставки
- Главный блок CableIQ с удаленным адаптером1 шт.
- Цифровой детектор IntelliTone 200 Digital Probe1 шт.
- Идентификаторы Remote ID (№2–7)1 шт.
- Коммутационный шнур RJ45-RJ452 шт.
- USB-кабель1 шт.
- Коаксиальный вставной адаптер типа F1 шт.
- Коаксиальный коммутационный шнур с сопротивлением 75 Ом1 шт.
- Универсальный разветвитель RJ45/111 шт.
- Коммутационный шнур RJ11-RJ111 шт.
- Батарейки типа AA4 шт.
- Компакт-диск и краткое руководство пользователя1 шт.
- Компакт-диск с ПО CableIQ Reporter1 шт.
- Мягкая сумка для тестера1 шт.
- Большая сумка1 шт.
