Основная информация о генераторе тонового сигнала
Генератор тонового сигнала. Проверка кабельной инфраструктуры.
- Автоматическое выключение
- 10 минут
Назначение и исполнение

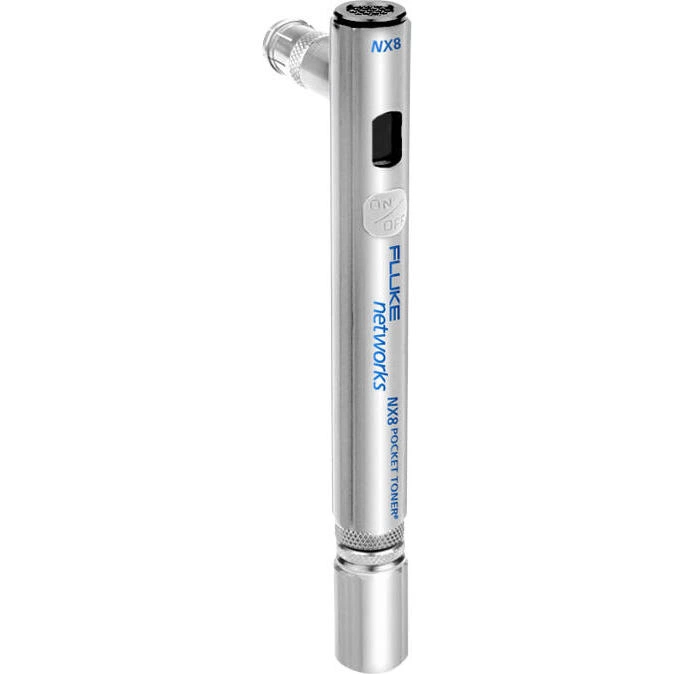

Генератор тонового сигнала FLUKE PTNX8. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности PTNX8
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Адаптирующаяся к новым условиям секция генератора тона со штекерным и гнездовым разъемами
- Цифровой дисплей с восемью сегментами выдает пять различных результатов тестирования
- Низковольтная защита линии (от 6 до 52 В)
- Подача звукового сигнала при изменении состояния линии
- Съемный генератор тонового сигнала подает звуковой сигнал, чтобы обозначить связь с основным устройством
- Двухтипный генератор тонового сигнала с втулкой Speed 81™
- Функция автоматического выключения позволяет продлить время работы батареи
- Работает от одной батареи типа ААА
- Карманный генератор тонового сигнала Pocket Toner® подключается к любым кабелям общих, голосовых или видеоданных, чтобы определить разрывы или замыкания, целостность, напряжение переменного и постоянного тока* и тональный сигнал* — все это сопровождается защитой от скачков напряжения до 52 вольт.
- Поставляются три модели карманных генераторов тонового сигнала Pocket Toner в нескольких различных конфигурациях комплектов, таким образом, можно безопасно устанавливать и проводить тестирование, несмотря на специфику вашей работы.
- Корпусы всех карманных генераторов тонового сигнала оснащены двойными звуковыми индикаторами; в оснащение также входят: съемные модули зуммерного сигнала, съемные вставные разъемы и считываемые индикаторы с возможностью автоматического выключения.
- Pocket Toner® NX1 — определение и тестирование в реальном времени одиночных коаксиальных кабелей под напряжением на целостность, разрывы и короткие замыкания.
- Pocket Toner® NX2 совмещает в себе все функции модели NX1, а также дополнительные: тестирование коаксиальных кабелей на целостность, напряжение переменного и постоянного тока, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective™.
- Pocket Toner® NX8 совмещает в себе все функции моделей NX1 и NX2, а также дополнительные: тестирование более 8 кабелей одновременно на целостность, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective™.
- Карманный генератор тонового сигнала Pocket Toner® NX8
- Карманный генератор тонового сигнала Pocket Toner NX8 тестирует кабели для передачи общих, голосовых и видеоданных на разрывы, замыкания, целостность и напряжение.
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Автоматическое выключение | 10 минут |
| Рабочие температуры | От -20 °C до +65 °C |
| Тип батареек | 1,5 В (щелочные батареи типа ААА) |
| Приблизительное расстояние | RG6: 300 м (1 000 футов) |
| Высота над уровнем моря | 3 000 м (10 000 футов) макс. |
| Относительная влажность | От 5 % до 95 % (без конденсата) |
| Максимальный уровень выходного напряжения | 60 В постоянного тока |
| Размеры и вес | 138 мм x 15 мм (5,4 дюйма x 0,6 дюйма), 62,4 г (2,2 унции) |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Комплектация и совместимость
Комплект поставки
- Генератор тонового сигнала Pocket Toner NX81 шт.
- Вставной штепсельный адаптер F-типа1 шт.
- Охватывающая втулка F-типа (Speed 81)1 шт.
- Батарея типа ААА1 шт.
