Основная информация о генераторе тонового сигнала
Генератор тонового сигнала. Проверка кабельной инфраструктуры.
- Автоматическое выключение
- 10 минут
Назначение и исполнение

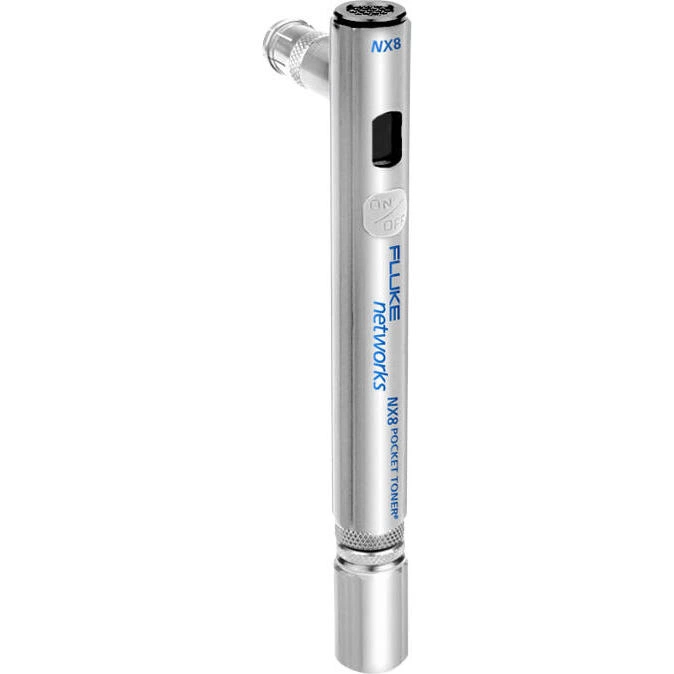

Генератор тонового сигнала FLUKE PTNX8-CT. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности PTNX8-CT
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Адаптирующаяся к новым условиям секция генератора тона со штекерным и гнездовым разъемами
- Возможность тестирования кабелей в 8 раз быстрее с помощью идентификационных колпачков 8, светодиодный индикатор для проверки целостности.
- Низковольтная защита линии (от 6 до 52 В) основного устройства и генератора тонового сигнала
- Светодиодный индикатор с восемью сегментами отображает пять различных результатов тестирования
- Основное устройство подает звуковой сигнал при изменении состояния линии
- Двухтипный генератор тонового сигнала со съемной втулкой Speed 81™
- Два зуммера для определения целостности
- Тестирование полярности с помощью адаптера Dial Tone Detective™
- Функция автоматического выключения позволяет продлить время работы батареи
- Карманный генератор тонового сигнала Pocket Toner® подключается к любым кабелям общих, голосовых или видеоданных, чтобы определить разрывы или замыкания, целостность, напряжение переменного и постоянного тока* и тональный сигнал* — все это сопровождается защитой от скачков напряжения до 52 вольт.
- Поставляются три модели карманных генераторов тонового сигнала Pocket Toner в нескольких различных конфигурациях комплектов, таким образом, можно безопасно устанавливать и проводить тестирование, несмотря на специфику вашей работы.
- Корпусы всех карманных генераторов тонового сигнала оснащены двойными звуковыми индикаторами; в оснащение также входят: съемные модули зуммерного сигнала, съемные вставные разъемы и считываемые индикаторы с возможностью автоматического выключения.
- Pocket Toner® NX1 — определение и тестирование в реальном времени одиночных коаксиальных кабелей под напряжением на целостность, разрывы и короткие замыкания.
- Pocket Toner® NX2 совмещает в себе все функции модели NX1, а также дополнительные: тестирование коаксиальных кабелей на целостность, напряжение переменного и постоянного тока, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective™.
- Pocket Toner® NX8 совмещает в себе все функции моделей NX1 и NX2, а также дополнительные: тестирование более 8 кабелей одновременно на целостность, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective™.
- Комплект Pocket Toner® NX8-Cable and Telephone
- Комплект Pocket Toner NX8 Cable and Telephone — самый популярный комплект для установки комплексных широкополосных каналов передачи данных, видео и речи.
- С помощью адаптера Dial Tone Detective™ (DTD) можно мгновенно определить наличие тонального сигнала и надлежащую полярность голосового разъема.
- В случае определения нарушения целостности, на идентификационном колпачке загорится зеленый светодиодный индикатор, а на цифровом дисплее основного устройства отобразится номер колпачка (1-8).
- Модель PTNX8 также тестирует наличие напряжения переменного и постоянного тока диапазоном от 6 до 52 В.
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Автоматическое выключение | 10 минут |
| Рабочие температуры | От -20 °C до +65 °C |
| Тип батареек | 1,5 В (щелочные батареи типа ААА) |
| Приблизительное расстояние | RG6: 300 м (1 000 футов) |
| Высота над уровнем моря | 3 000 м (10 000 футов) макс. |
| Относительная влажность | От 5 % до 95 % (без конденсата) |
| Максимальный уровень выходного напряжения | 60 В постоянного тока |
| Размеры и вес | 138 мм x 15 мм (5,4 дюйма x 0,6 дюйма), 62,4 г (2,2 унции) |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Комплектация и совместимость

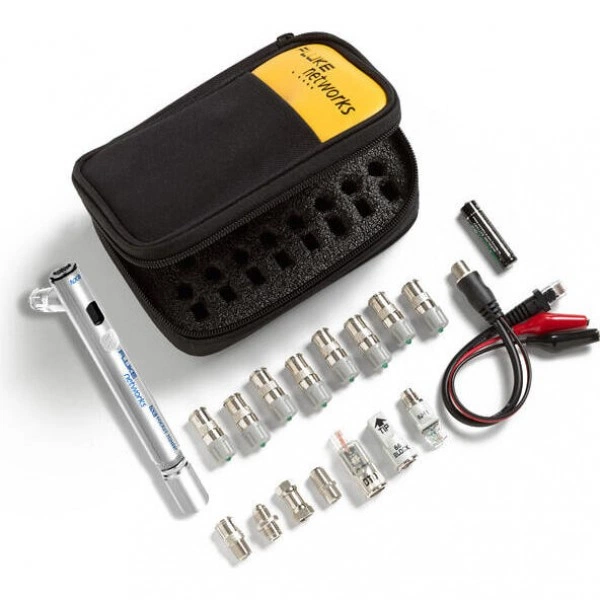

Комплект поставки
- Генератор тонового сигнала Pocket Toner NX81 шт.
- Идентификационные колпачки8 шт.
- 66 адаптер блока1 шт.
- Адаптер RJ-111 шт.
- Адаптер Dial Tone Detective™1 шт.
- Зажимы типа «крокодил» и адаптер RJ-451 шт.
- Охватывающая втулка F-типа (F-81)1 шт.
- Охватываемая втулка F-типа (F-71)1 шт.
- Охватывающая втулка F-типа (Speed 81™)1 шт.
- Вставной штепсельный адаптер F-типа1 шт.
- Батарея типа AAA1 шт.
- Сумка Deluxe с зажимом для крепления на поясе1 шт.
