Основная информация о тестере
Тестер. Проверка кабельной инфраструктуры.
- Измерение тока: Диапазон
- 0 МА - 100 мА
Назначение и исполнение

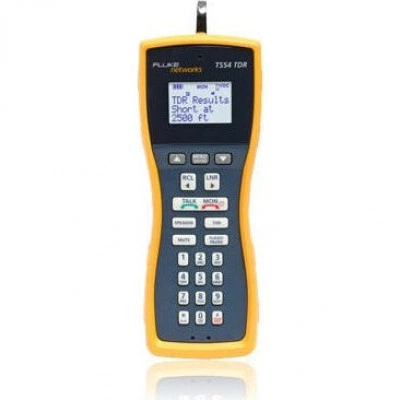

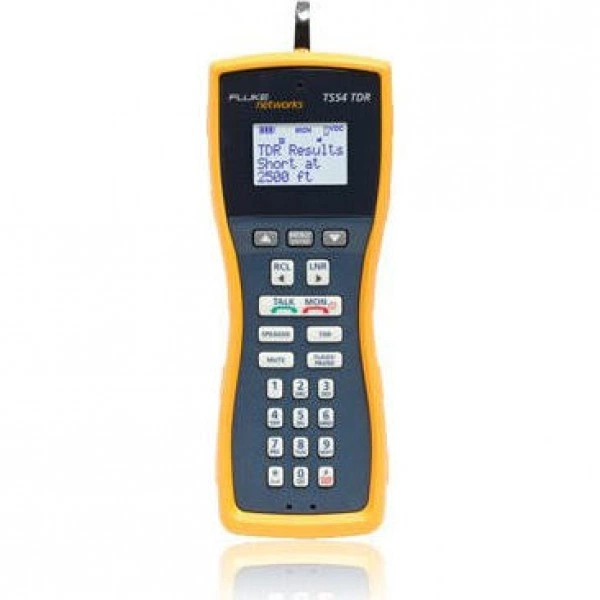

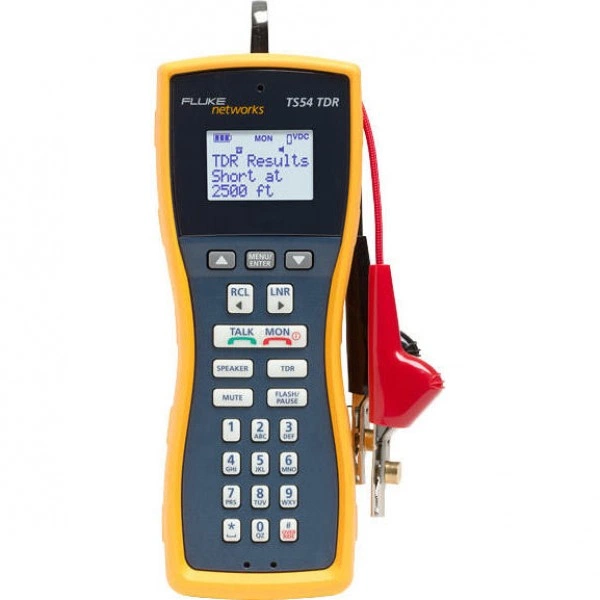

Тестер FLUKE TS54-A-09-TDR. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности TS54-A-09-TDR
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- TDR – определяет длину кабеля и определяет все типы кабелей, включая витую пару, коаксиальный кабель и параллельные проводники
- Подсветка – пять разных тонов для быстрого и легкого различения нескольких пар проводов
- SmartTone® – замыкает правильную пару и изменения тонов для определения точной пары
- Указание данных — предупреждает, когда данные присутствуют на линии
- Показание/измерение напряжения – определяет потенциальные проблемы на линии
- Индикация/измерение тока (мА) – проверяет достаточность тока на линии
- Определение вызывающего абонента с ожиданием звонка CID – проверяет функционирование службы
- Функция DTMF Digit Grabbing – изолирует неисправное оборудование на территории клиента
- Определяет тональный сигнал готовности линии, звонит и получает звонки
- Указание данных – предупреждает, когда данные присутствуют на линии
- DropSafe™ PRO – прошел испытание падением с высоты 20 футов на бетон
- RainSafe™ PRO – защита в экстремальных погодных условиях
- DataSafe™ PRO – предотвращает помехи передачи данных на линии
- Клавиатура с высокой видимостью, клавиши светятся в темноте, приспособлена для любой среды вне помещений
- Особо больший, освещенный экран LCD
- Удобное меню и интерфейс пользователя
- 2-Сторонняя гарнитура громкой связи
- Дополнительная гарнитура
- Новый TS52 PRO Test Set компании Fluke Networks имеет последние технические возможности в технологии наборов для тестирования.
- Сегодня на рынке нет ни одного продукта похожего на TS54 TDR.
- Вам больше не придется с собой носить отдельный TDR, подсветку, определитель пар – все, что вам нужно, находится в этом компактном наборе для тестирования – а это означает снижение веса на 62% снижение затрат на 20% по сравнению с существующими продуктами.
- Защита TS54 от погодных условий на 20% больше благодаря новейшим технологиям RainSafe™, DropSafe™ и DataSafe™.
- TS54 не подвластен погоде и вынослив, может подключится к активным DSL линиям для проверки качества POTS без сбоев в работе.
- Функции TS54 TDR
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты | 8,3 в x 3,2 в x 2,6 в (211 мм x 81 мм x 66 мм) (без ремня) |
| Измерение тока: Диапазон | 0 мА - 100 мА |
| Мощность: Тип батареек | Щелочная батарея 9 В |
| Масса | 1,16 фунта (0,53 кг) (без зажима для ремня) |
| Подсветка SmartTone: Частоты | Стабильный тон: 950 Гц: |
| Безопасность: Максимальное переходное напряжение | 1500 В |
| Динамическая рефлектометрия: Диапазон | 3 000 футов (914 м) |
| Водостойкость | Набор тестирования водоустойчив и имеет рейтинг IP64 |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Комплектация и совместимость
Комплект поставки

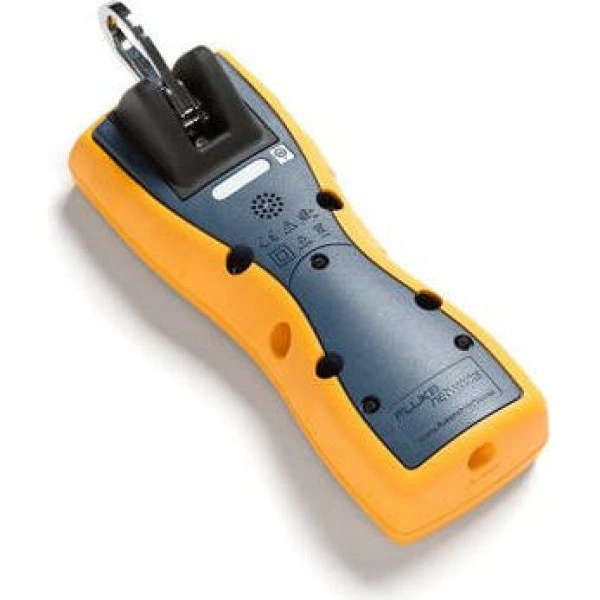

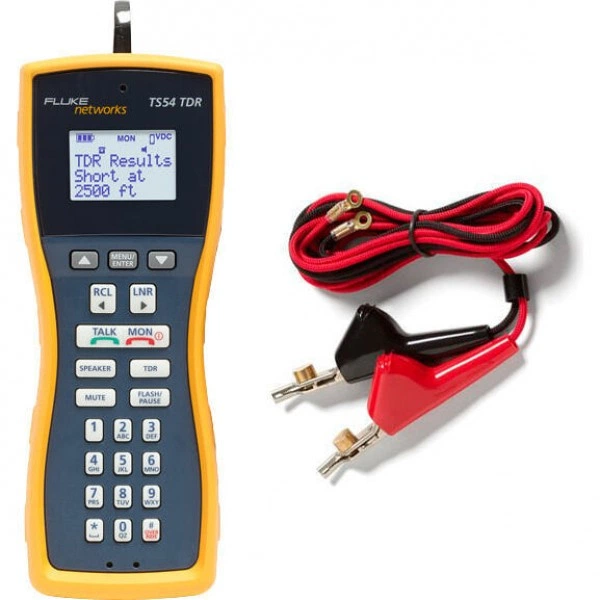

- Тестовая трубка TS54 TDR1 шт.

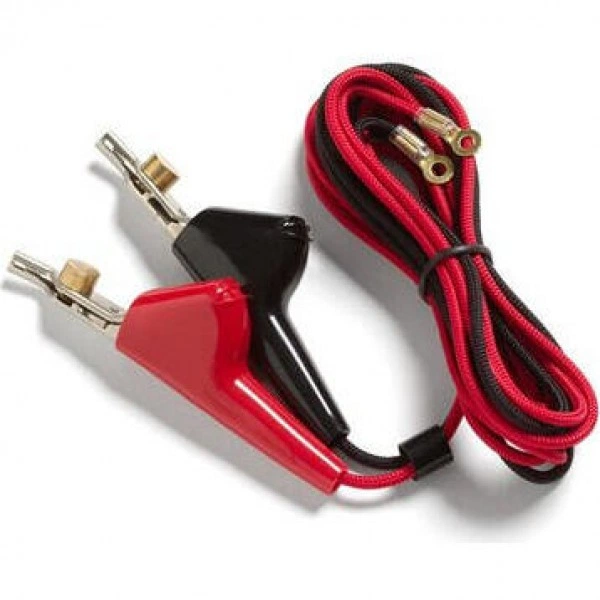

- Тестовый шнур ABN с иголкой для прокола изоляции1 шт.
