Основная информация о тестере
Тестер. Проверка кабельной инфраструктуры.
- Масса
- 10 унций (284 г)
Назначение и исполнение
Тестер FLUKE 25501009. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности 25501009
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Идентификатор вызывающего абонента (Caller-ID) и идентификатор вызывающего абонента при ожидании вызова
- Устройство громкой связи с усилителем для контроля без помощи рук
- Блокировка данных и переопределение блокировки данных
- Тональный генератор для прозвонки цепи
- Встроенный источник напряжения для голосовых переговоров по сухим (незапитанным) линиям
- Легкий для чтения негабаритный жидкокристаллический дисплей
- Определение вызывающего абонента, в том числе при ожидающем вызове (в североамериканских телефонных системах)
- Технология фильтрации DSL/POTS позволяет безопасно извлекать тон набора из пары, по которой передаются голос и ADSL, без прекращения работы службы ADSL
- Встроенный генератор аналогового тонального сигнала для трассировки и идентификации проводов с помощью детектора
- Функция DTMF Digit Grabbing
- Батарея для разговора, предназначенная поставлять питание непитаемым (сухим) парам для передачи голосового разговора
- Тоны строк/столбцов для однотонового набора
- Блокировка из-за высокого напряжения / блокировка из-за низкого напряжения
- Непрерывное обнаружение данных в режиме монитора
- Защита от перенапряжения и превышения силы тока
- Усиленный спикер для мониторинга без помощи рук
- Программируемая телефонная книга, хранящаяся в энергонезависимой памяти
- Скоростной набор (10 ячеек памяти, по 23 цифры в каждой)
- Возможность выбора продолжительности краткого сигнала и паузы
- Индикатор уровня заряда батареи
- Батарея включена в набор
- TS25D Test Set снабжен функциями блокировки данных и отмены блокировки, что позволяет обеспечивать полную безопасность в режимах разговора и мониторинга.
- Тестер телефонных линий TS25D поддерживает функции блокирования данных и обхода блокирования, а также оснащен большим ЖК-дисплеем.
- К основным возможностям набора для тестирования TS®25D Test Set относятся:
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты | 7,8 x 2,7 x 1,6 дюйма (20 x 6,8 x 4 см) |
| Масса | 10 унций (284 г) |
| Внешние условия: Относительная влажность | От 5 % до 95 % |
| Электрическая часть: Возвратные потери | >14 дБ (реф. 600 Ом) |
| Внешние условия: Хранение | От -40°F до 150°F (от -40°C до 65°C) |
| Набор номера из памяти: Питание | 9 В щелочная или литиевая батарея |
| Выходной сигнал при импульсном наборе: Межсерийный интервал | >300 мс |
| Набор номера из памяти: Емкость в разрядах | 23 разряда на одну ячейку |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Комплектация и совместимость
Комплект поставки

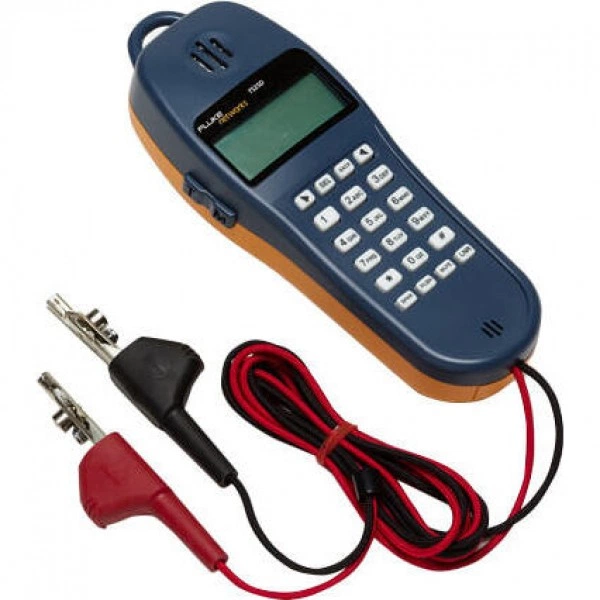

- Тестер Fluke Networks TS25D Test Set с разъемом ABN1 шт.
- Инструкция1 шт.
