Основная информация о температурном пробнике
Температурный пробник. Совместимость с оборудованием и установка.
Назначение и исполнение

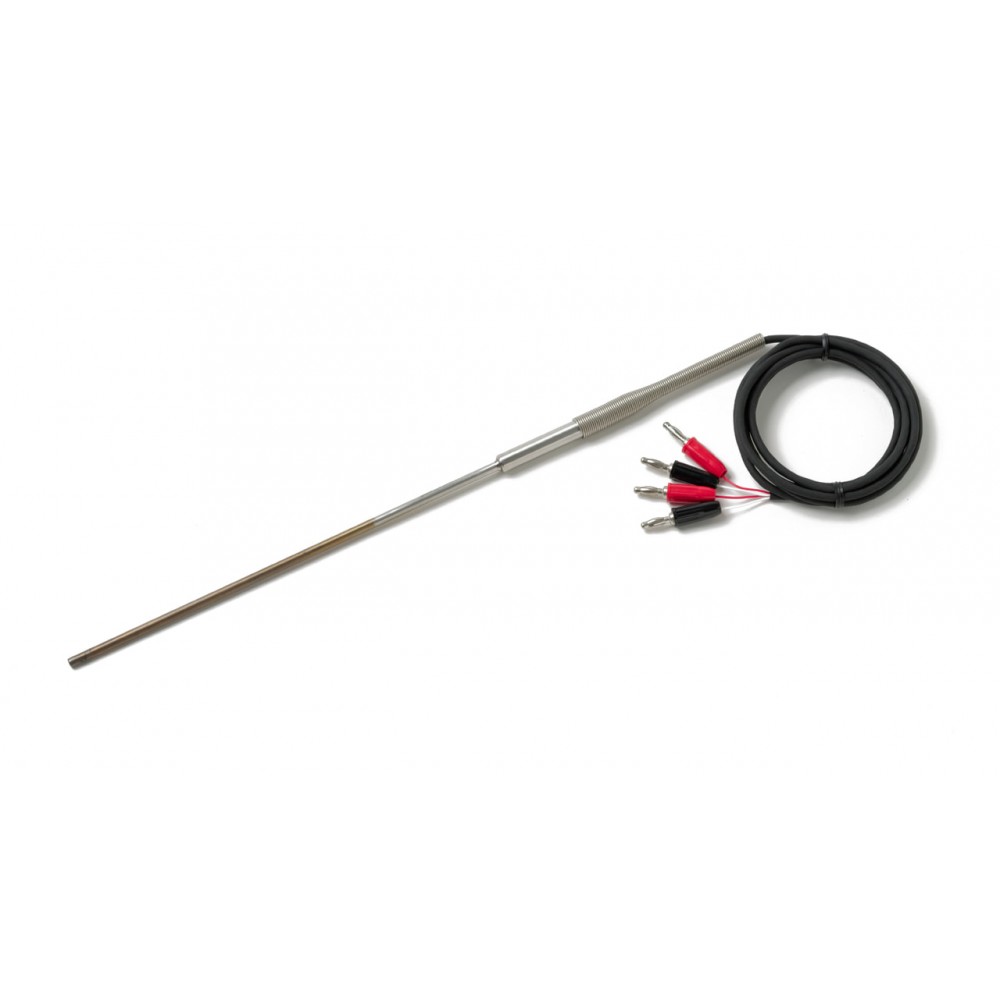

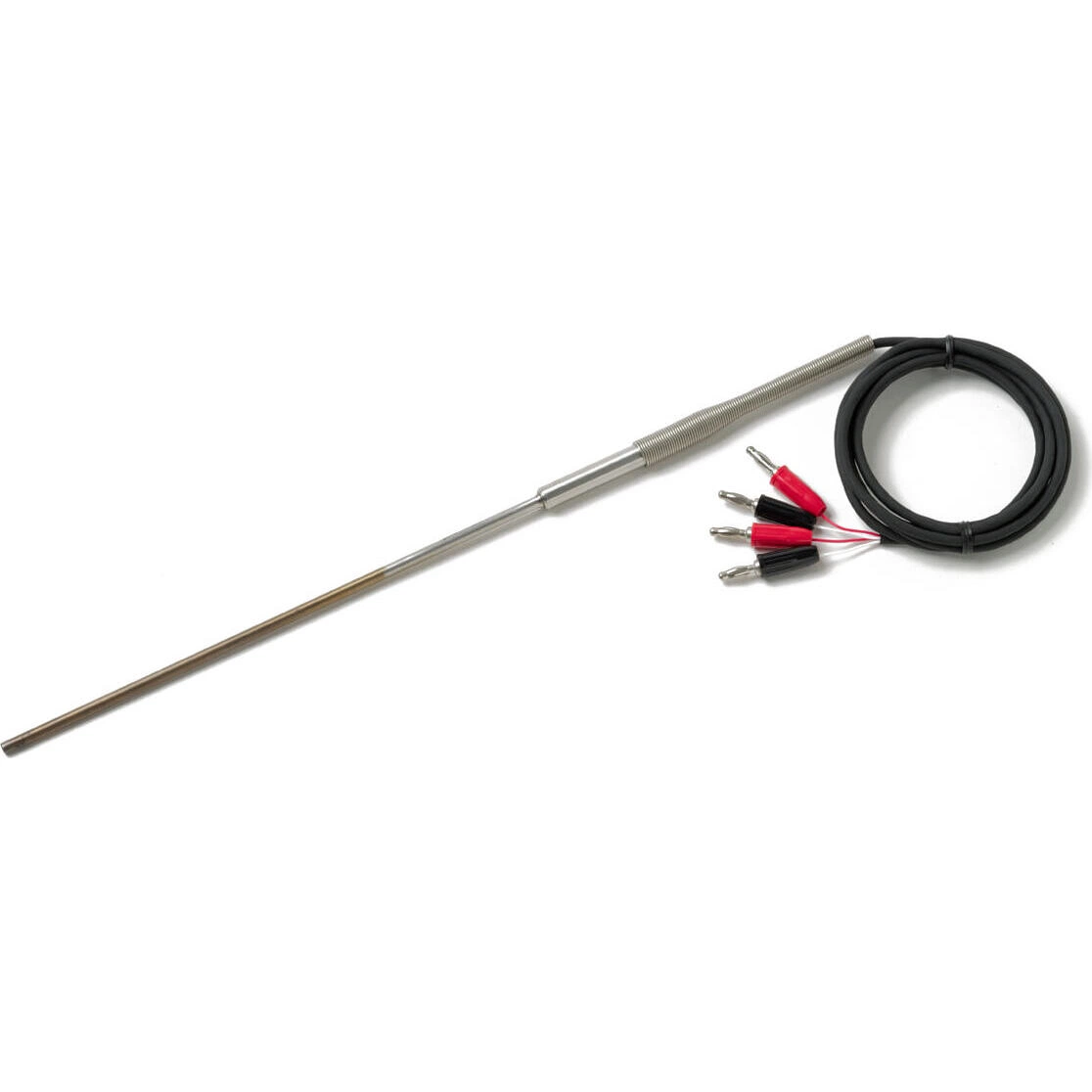

Температурный пробник FLUKE 884X-RTD. Температурный прибор FLUKE выбирают с учетом объекта измерения и способа получения результата. Контактный датчик, инфракрасный канал и вспомогательная принадлежность решают разные задачи. Диапазон самого измерителя и диапазон подключенного датчика рассматривают отдельно, чтобы не переносить предел одного компонента на всю систему.
Функциональные возможности 884X-RTD
При контактном измерении важны тип датчика, его размещение и время установления теплового контакта. Для инфракрасного измерения учитывают размер пятна, расстояние и свойства поверхности. Возможность видеть значение на дисплее не означает, что объект полностью заполняет измеряемую область или что температура уже установилась.
- Производится с пружинной подвеской, что увеличивает виброустойчивость и ударопрочность
- Он заключен в защитную трубку с минеральной изоляцией и минимальным радиусом изгиба 19 мм, что обеспечивает его гибкость и надежность
Технические особенности
Разрешение индикации и допустимое отклонение измерений имеют разный смысл. Погрешность датчика, условия среды и способ установки могут добавлять вклад к характеристикам прибора. Сравнивая модели, сохраняют одинаковый тип измерения и рабочую температуру; пределы контактного и бесконтактного режимов не смешивают.
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты | Длина 22,5 см, диаметр 0,47 см |
| Заделка | 4 провода типа «банан» |
| Сопротивление | Номинальное значение 100 Ом |
| Материал оболочки | Нержавеющая сталь марки 316 |
| Погружение | Рекомендуется погружение не менее чем на 100 мм |
| Радиус изгиба | 19 мм кроме зоны корпуса возле контакта (50 мм) |
| Температурный коэффициент | Номинальное значение 0,00385 Ом/Ом ºC |
| Скорость ухода | 0,13 ºC при 0 ºC после выдержки при 300 ºC в течение 1000 ч |
Применение
В рабочей задаче заранее отмечают точки, состояние поверхности и режим оборудования. Для повторного контроля полезны одинаковое расстояние или способ установки, одна маркировка датчиков и временная привязка. Если измерение входит в технологическую процедуру, выбранный прибор и принадлежности должны соответствовать ее условиям.
Подготовка рабочего набора
Для работы с FLUKE 884X-RTD сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Выбор исполнения
При выборе позиции «Температурный пробник FLUKE 884X-RTD» полезно заранее составить рабочую спецификацию: точная модель основного оборудования, задача изделия, условия использования и перечень уже имеющихся компонентов. В ней разделяют подтвержденные параметры самой позиции и требования к комплекту в целом. Это помогает сопоставлять варианты без предположений о свойствах, которых нет в описании конкретного исполнения. Для замены сохраняют полное обозначение прежней принадлежности и проверяют соответствие нового изделия предусмотренному соединению или размещению. После получения сверяют маркировку и состав поставки с согласованной позицией. Такая последовательность особенно полезна для оборудования FLUKE, когда одинаковая внешняя форма может встречаться у компонентов с разным назначением. Сопоставление выполняют по полному артикулу, а не только по названию серии. Это сохраняет различия между самостоятельной принадлежностью, сменной частью и комплектом.
