Основная информация о датчике температуры
Датчик температуры. Совместимость с оборудованием и установка.
- Длина датчика
- 90 мм
- Диаметр датчика
- 4,8 мм
- Длина кабеля (с удлинителем)
- 1000 мм
- Чувствительный элемент
- Platinum 1 kΩ
Назначение и исполнение

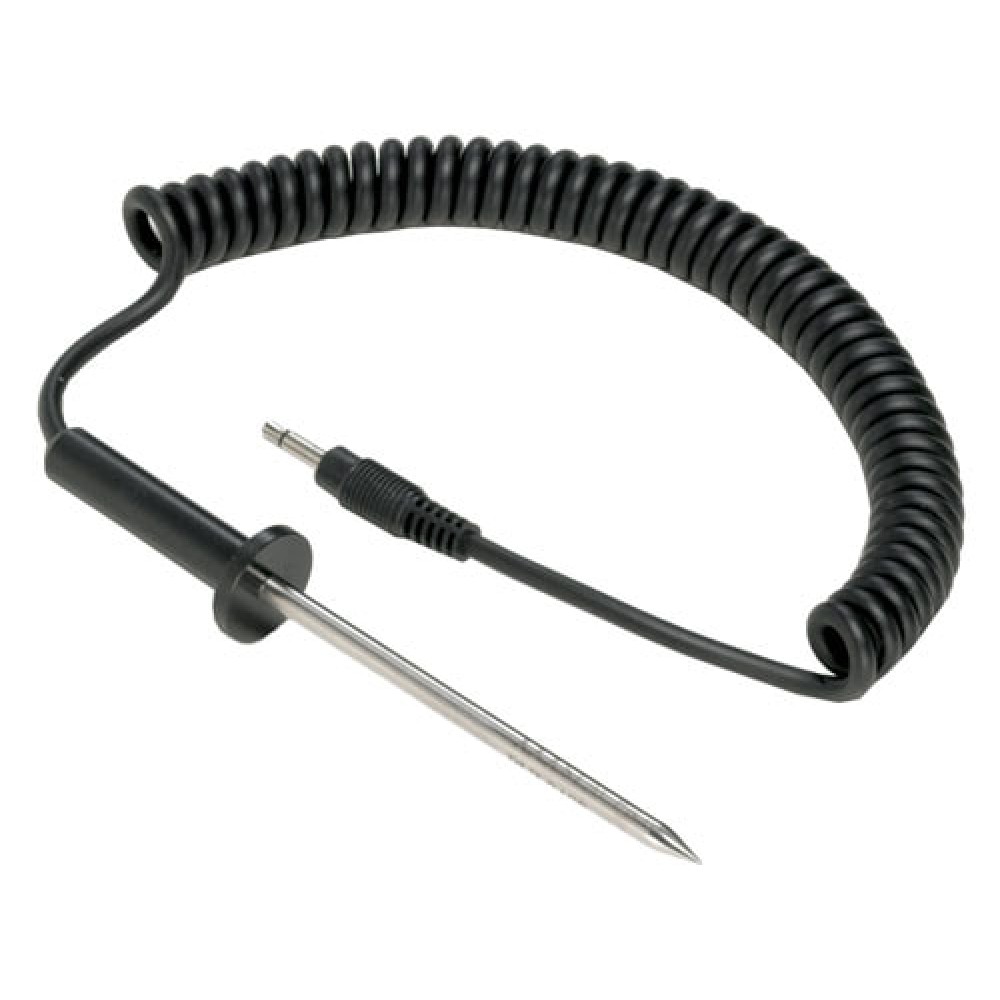

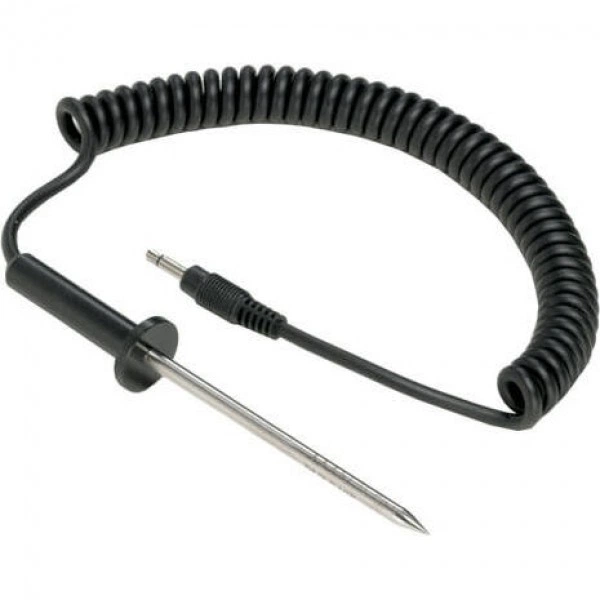

Датчик температуры FLUKE 80PR-60 RTD. Температурный прибор FLUKE выбирают с учетом объекта измерения и способа получения результата. Контактный датчик, инфракрасный канал и вспомогательная принадлежность решают разные задачи. Диапазон самого измерителя и диапазон подключенного датчика рассматривают отдельно, чтобы не переносить предел одного компонента на всю систему.
Функциональные возможности 80PR-60 RTD
При контактном измерении важны тип датчика, его размещение и время установления теплового контакта. Для инфракрасного измерения учитывают размер пятна, расстояние и свойства поверхности. Возможность видеть значение на дисплее не означает, что объект полностью заполняет измеряемую область или что температура уже установилась.
- Тип датчика: RTD (резистивный датчик температуры)
- Чувствительный элемент: Platinum 1 kΩ
- Рабочий диапазон температур:от -40 °C до 260 °C
- Погрешность: ± 1 °C
- Гнездо: 3,5 мм (как для наушников)
- Диаметр датчика: 4,8 мм
- Длина датчика: 90 мм
- Длина кабеля (с удлинителем): 1000 мм
- Для использования совместно с Fluke 66 и Fluke 68
- Датчик 80PR 60 расширяет возможности бесконтактного инфракрасного термометра, обеспечивая проведение контактных измерений температуры.
- Просто вставьте разъем температурного датчика в гнездо термометра , установите его наконечник на поверхности объекта измерения или под ней – и можно приступать к считыванию температуры. (Более подробная информация содержится в руководстве пользователя термометра.)
Технические особенности
Разрешение индикации и допустимое отклонение измерений имеют разный смысл. Погрешность датчика, условия среды и способ установки могут добавлять вклад к характеристикам прибора. Сравнивая модели, сохраняют одинаковый тип измерения и рабочую температуру; пределы контактного и бесконтактного режимов не смешивают.
Основные характеристики
| Параметр | Значение |
|---|---|
| Длина датчика | 90 мм |
| Диаметр датчика | 4,8 мм |
| Гнездо | 3,5 мм (как для наушников) |
| Длина кабеля (с удлинителем) | 1000 мм |
| Чувствительный элемент | Platinum 1 kΩ |
| Рабочий диапазон температур | От -40°C до 260°C |
| Тип датчика | RTD (резистивный датчик температуры) |
Применение
В рабочей задаче заранее отмечают точки, состояние поверхности и режим оборудования. Для повторного контроля полезны одинаковое расстояние или способ установки, одна маркировка датчиков и временная привязка. Если измерение входит в технологическую процедуру, выбранный прибор и принадлежности должны соответствовать ее условиям.
Подготовка рабочего набора
Для работы с FLUKE 80PR-60 RTD сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
