Основная информация о системах лазерного нивелирования
Системы лазерного нивелирования. Разметка и геометрия.
- Дальность
- ≤60 м
- Высота хранения
- 12 000 м
- Вес (с батареями)
- 0,20 кг
- Высота обнаружения
- ≤50 мм
Назначение и исполнение
Системы лазерного нивелирования FLUKE 180LG STSTEM. Лазерное оборудование FLUKE для геометрических задач выбирают по способу измерения или построения опорного направления. Дальномер, нивелир и принадлежность для установки имеют разное назначение. Для конкретной позиции проверяют доступные режимы, условия размещения и требования к наблюдаемой поверхности.
Функциональные возможности 180LG STSTEM
Результат зависит от правильного выбора опорной точки и схемы работы. При сравнении повторных измерений сохраняют одинаковую базу и положение инструмента. Наличие лазерного излучателя не подтверждает автоматически измерение угла, построение нескольких плоскостей или расчет площади: каждую функцию проверяют отдельно.
- Особо прочная конструкция выдерживает жесткие условия эксплуатации на месте проведения работ; испытана на падение с высоты 1 метр

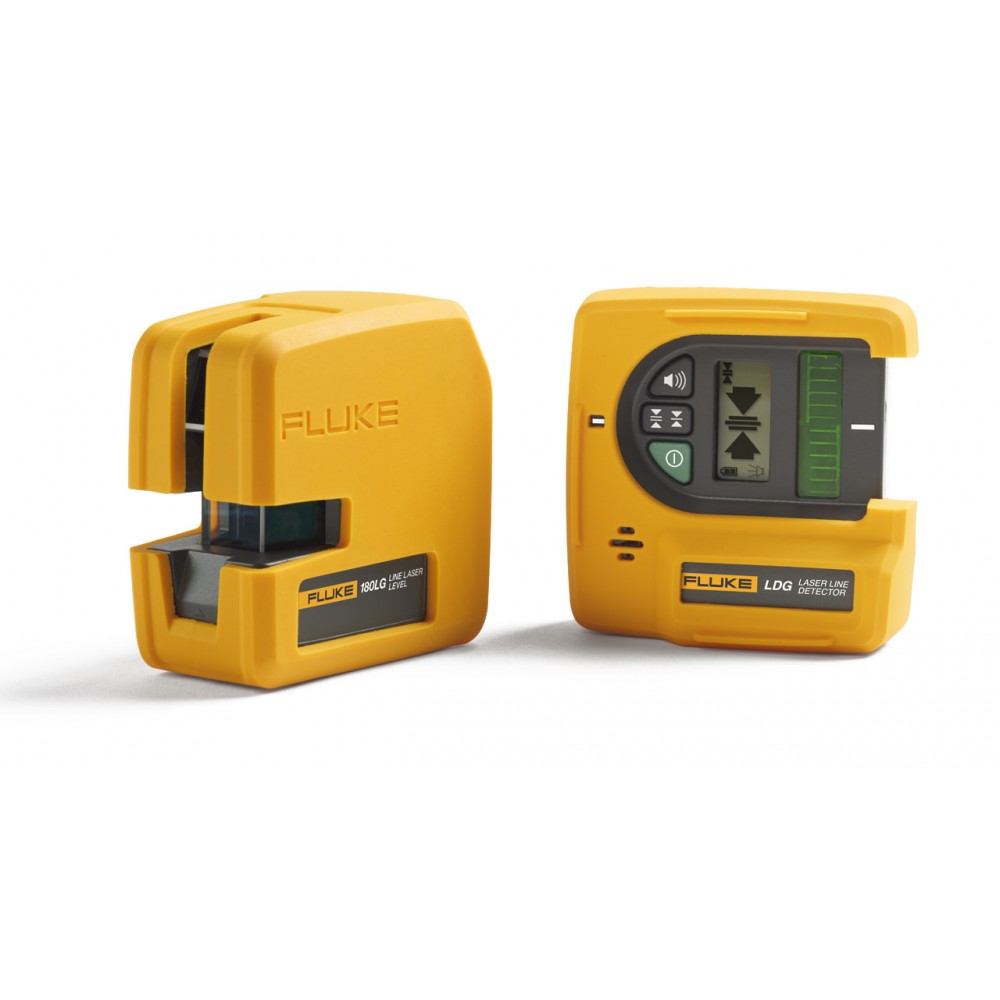

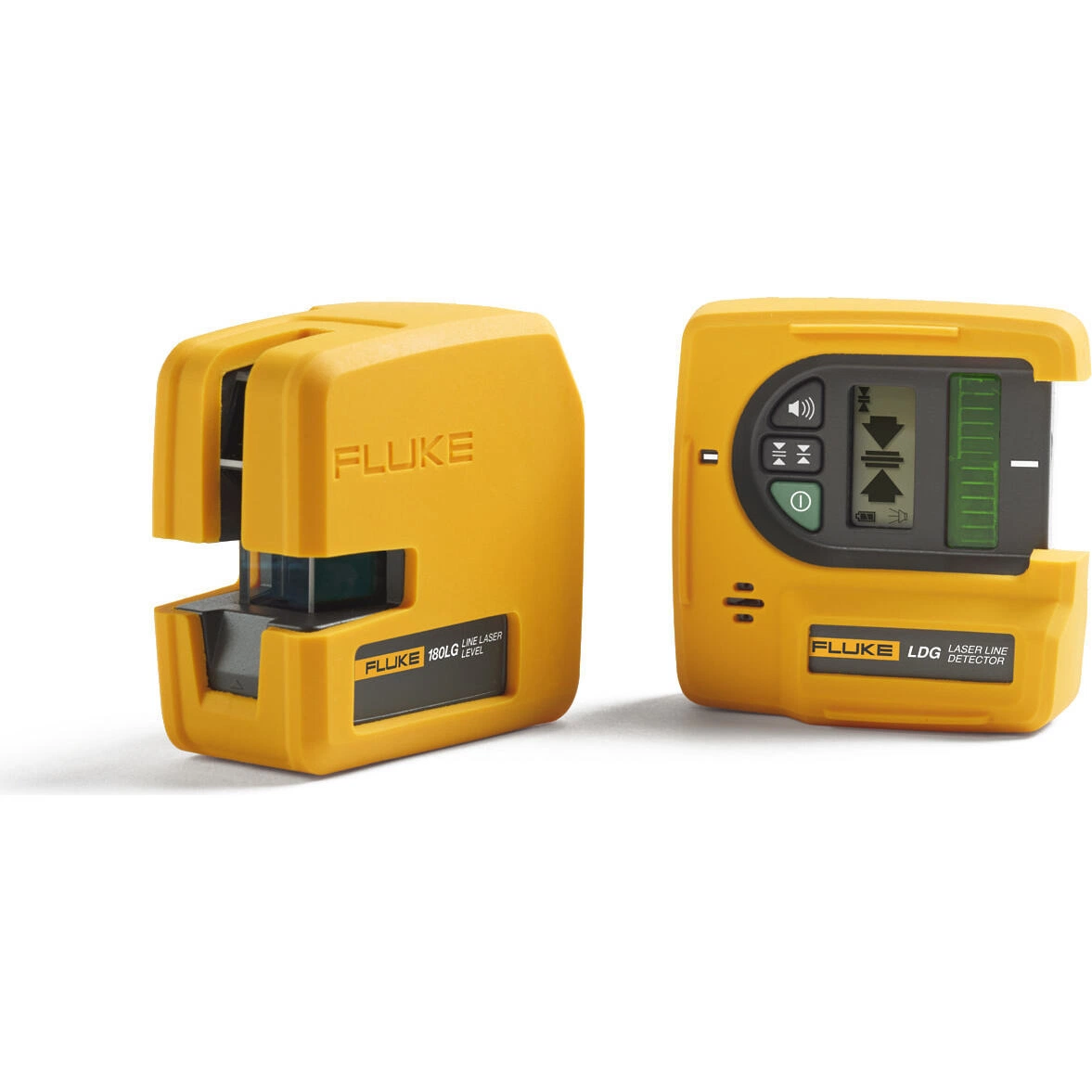

- Самовыравнивающийся линейный лазерный уровень, проецирующий горизонтальную и вертикальную линии, предназначен для быстрого и точного выравнивания и разметки
- Точность — до 3 мм на расстоянии 10 метров (1/8 дюйма на расстоянии 32.8 футов)
- Управление одной кнопкой, переключающей разные предварительные настройки
- Детектор лазерного излучения, предназначенный для использования в условиях яркого естественного освещения
- Световой и звуковой индикаторы, облегчающие эксплуатацию прибора
- Помимо того, что системы проецируют яркие и четкие вертикальные и горизонтальные линии с углом обзора 180 градусов, они спроектированы с уровнем прочности, который традиционно ожидают от всех приборов Fluke.
- Точность линейных лазерных уровней Fluke — до 3 мм на расстоянии 10 м (1/8 дюйма на расстоянии 32.8 футов).
Технические особенности
Рабочая дистанция, видимость метки и точность относятся к определенным условиям. Поверхность, освещение и способ установки могут влиять на практическую применимость. Для принадлежностей проверяют крепление и совместимую модель, не приписывая им собственных измерительных возможностей.
Основные характеристики
| Параметр | Значение |
|---|---|
| Дальность | ≤60 м |
| Высота хранения | 12 000 м |
| Вес (с батареями) | 0,20 кг |
| Высота обнаружения | ≤50 мм |
| Диапазон выравнивания | ≤6° |
| Выравнивание | Автоматическое |
| Размеры (В x Ш x Д) | 94 x 94 x 42 мм |
| Рабочая температура | От –18 до +50 °C |
Применение
При разметке и обследовании заранее определяют исходную базу, точки и способ фиксации результата. Полезно записывать единицы и геометрию измерения вместе с числом. Это позволяет повторить проверку после изменения положения оборудования и избежать смешения разных опорных расстояний.
Подготовка рабочего набора
Для работы с FLUKE 180LG STSTEM сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость

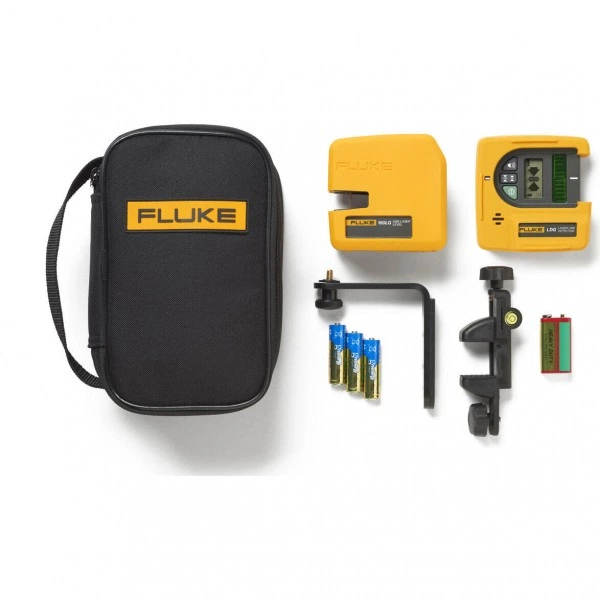

Комплект поставки
- Двухлинейный лазерный нивелир Fluke 180LG с зеленым лазером1 шт.
- Детектор лучей красного лазера Fluke LDR1 шт.
- Держатель для крепления на рейку1 шт.
- Кронштейн для настенного крепления1 шт.
- Футляр для переноса1 шт.
