Основная информация о лазерном нивелире
Лазерный нивелир. Разметка и геометрия.
- Дальность
- ≤30 м
- Высота хранения
- 12 000 м
- Вес (с батареями)
- 0,52 кг
- Диапазон выравнивания
- ≤6°
Назначение и исполнение

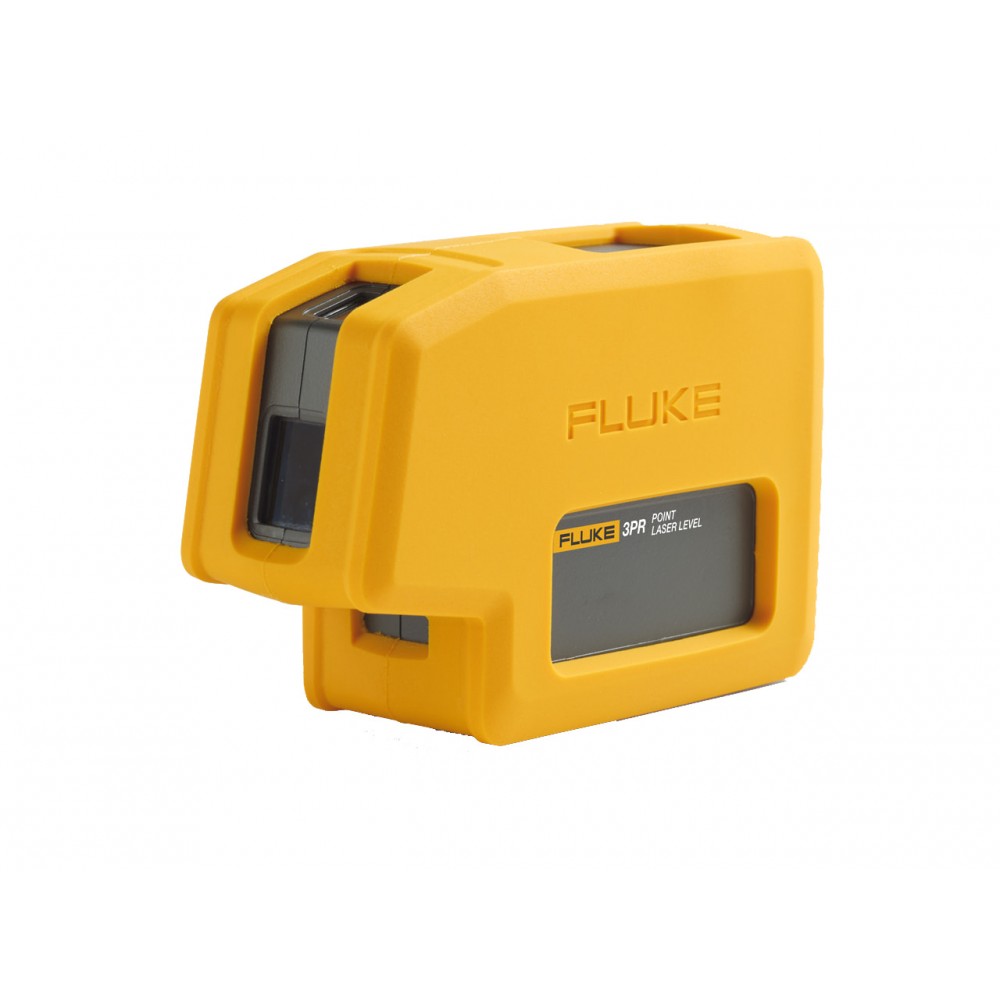

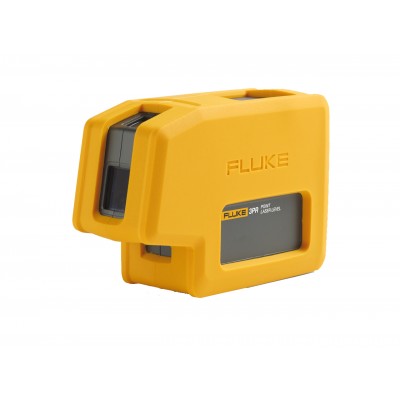

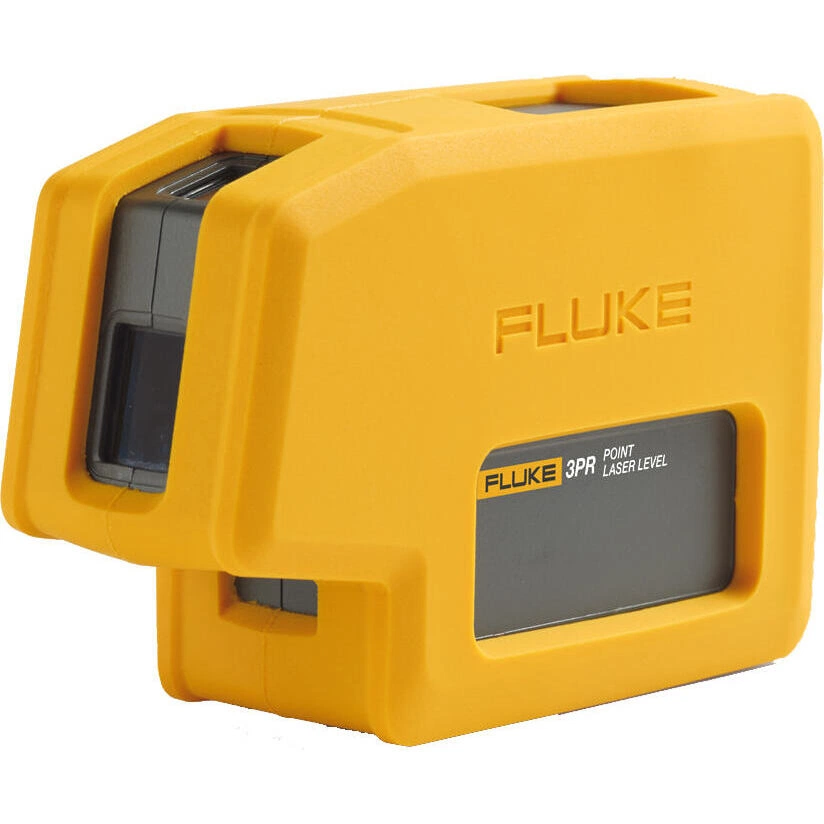

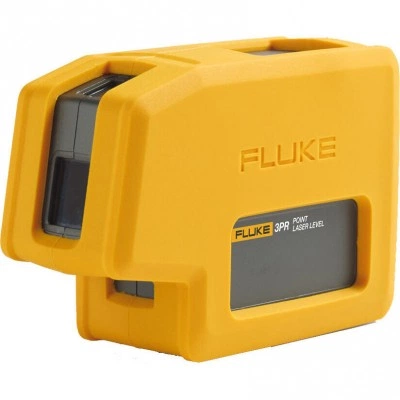

Лазерный нивелир FLUKE 3PR. Лазерное оборудование FLUKE для геометрических задач выбирают по способу измерения или построения опорного направления. Дальномер, нивелир и принадлежность для установки имеют разное назначение. Для конкретной позиции проверяют доступные режимы, условия размещения и требования к наблюдаемой поверхности.
Функциональные возможности 3PR
Результат зависит от правильного выбора опорной точки и схемы работы. При сравнении повторных измерений сохраняют одинаковую базу и положение инструмента. Наличие лазерного излучателя не подтверждает автоматически измерение угла, построение нескольких плоскостей или расчет площади: каждую функцию проверяют отдельно.
- Особо прочная конструкция выдерживает жесткие условия эксплуатации на месте проведения работ; испытана на падение с высоты 1 метр
- Самовыравнивающийся трехточечный лазерный нивелир позволяет осуществить быстрый и точный вынос проектных отметок
- Точность нивелирования — до 6 мм на 30 метров (1/4 дюйма на 100 футов)
- Это приборы профессионального класса, проецирующие опорные точки по вертикали и горизонтали с точностью до 6 мм на 30 метров (1/4 дюйма на 100 футов).
Технические особенности
Рабочая дистанция, видимость метки и точность относятся к определенным условиям. Поверхность, освещение и способ установки могут влиять на практическую применимость. Для принадлежностей проверяют крепление и совместимую модель, не приписывая им собственных измерительных возможностей.
Основные характеристики
| Параметр | Значение |
|---|---|
| Дальность | ≤30 м |
| Высота хранения | 12 000 м |
| Вес (с батареями) | 0,52 кг |
| Диапазон выравнивания | ≤6° |
| Выравнивание | Автоматическая |
| Рабочая температура | От –18 до +50 °C |
| Размеры (В x Ш x Д) | 140 × 102 × 57 мм |
| Батареи | 3 щелочные батареи AA (МЭК LR6) |
Применение
При разметке и обследовании заранее определяют исходную базу, точки и способ фиксации результата. Полезно записывать единицы и геометрию измерения вместе с числом. Это позволяет повторить проверку после изменения положения оборудования и избежать смешения разных опорных расстояний.
Подготовка рабочего набора
Для работы с FLUKE 3PR сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость

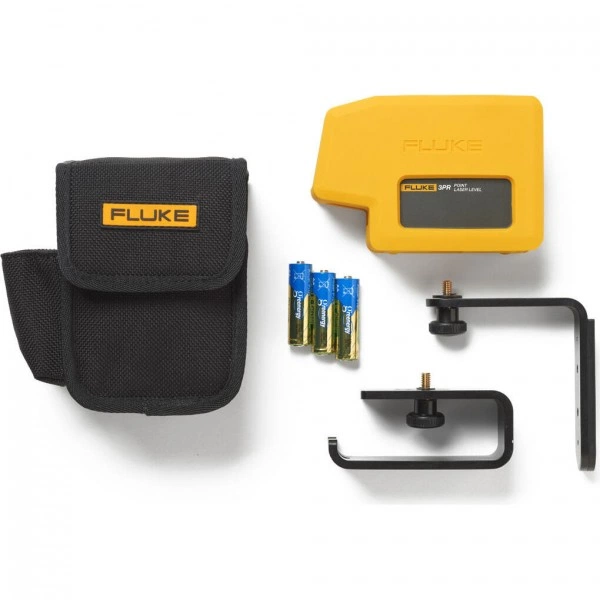

Комплект поставки
- Трехточечный лазерный нивелир с красным лазером 3PR1 шт.
- Кронштейн для настенного крепления1 шт.
- Напольная подставка1 шт.
- Футляр для переноса1 шт.
