Основная информация о шунте
Шунт. Совместимость с оборудованием и установка.
- Фазовая ошибка
- 0,1°
- Эксплуатационное напряжение
- 300 В, кат. IV
Назначение и исполнение

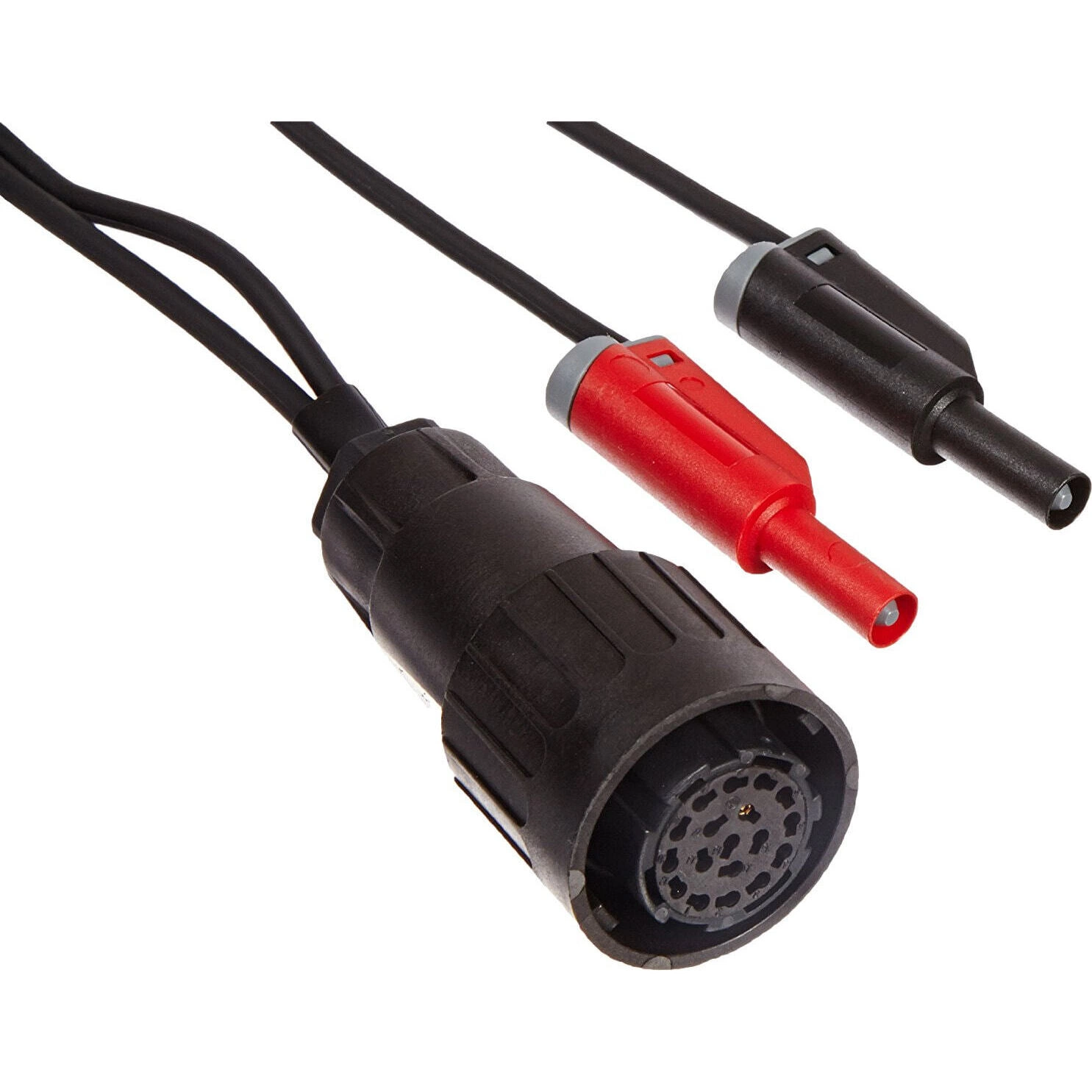

Шунт FLUKE TPS 20 MA. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности TPS 20 MA
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Шунт Fluke TPS 20 MA подходит для приборов Fluke серии 17хх, анализирующих качество энергоснабжения.
- Ошибки в % при диапазоне измерение при 23 °C ± 2 K
- 74 °F ± 2 K, на 48-65 Гц
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Фазовая ошибка | 0,1° |
| Диапазон частот | Постоянный ток до 3,0 кГц |
| Эксплуатационное напряжение | 300 В, кат. IV |
| Пиковый ток для синусоидального тока | 77,8 мА/A I макс.=1,5 А |
| Диапазон измерения - выбирается по программному обеспечению | 0 - 55 мА |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Условия измерений
- Ошибки в % при диапазоне измерение при 23 °C ± 2 K; 74 °F ± 2 K, на 48-65 Гц Ошибка сдвига фазы при номинальном токе / максимальный ток Imax без ограничения по времени (для шунтов переменного и постоянного тока)
Подготовка рабочего набора
Для работы с FLUKE TPS 20 MA сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
