Основная информация о проходном фильтре
Проходной фильтр. Совместимость с оборудованием и установка.
- Фильтрация
- 1 Мкм
- Длина
- 2,125 дюйма
- Давление взрыва
- 375 psi
- Диаметр фланца
- 1,875 дюйма
Назначение и исполнение

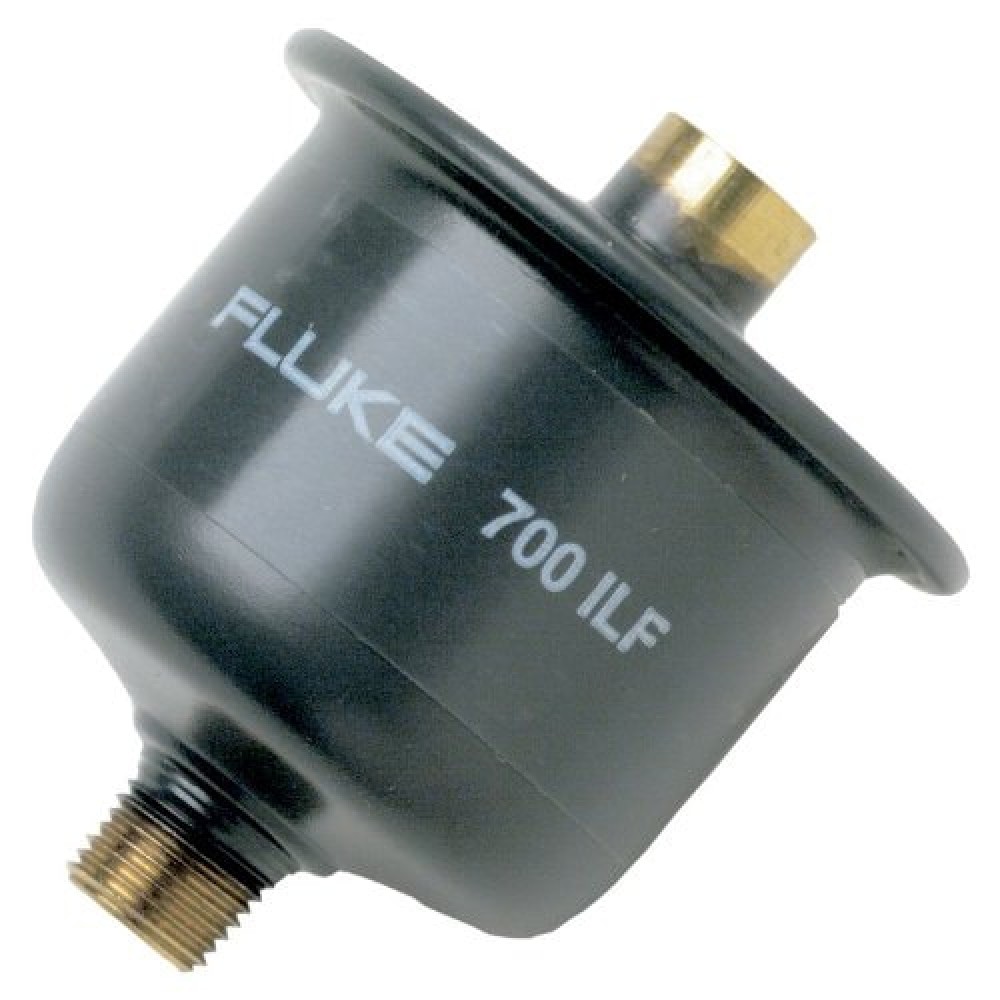

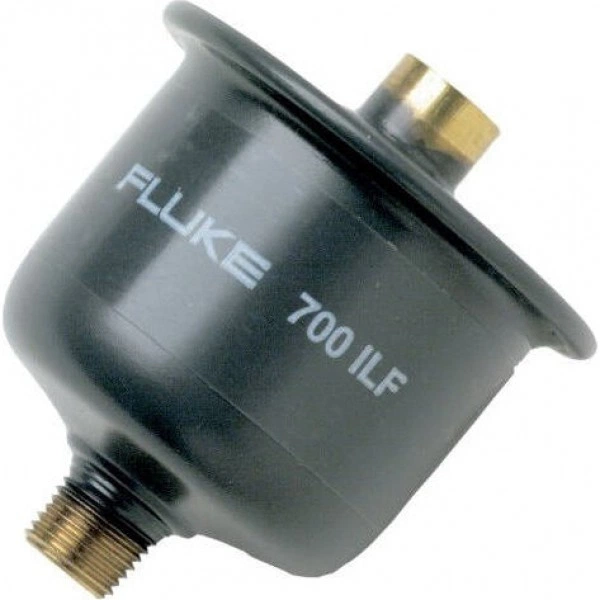

Проходной фильтр FLUKE 700ILF. Оборудование FLUKE для работы с давлением выбирают по диапазону, виду давления и допустимой среде. Абсолютное, избыточное и дифференциальное давление описывают разные задачи. Калибратор, измерительный модуль, насос и соединительная принадлежность имеют разные функции и не заменяют друг друга одним фактом наличия резьбового соединения.
Функциональные возможности 700ILF
При подготовке комплекта согласуют измерение, создание давления и подключение проверяемого устройства. Совместимый модуль может расширять систему, однако его диапазон и требования к среде остаются собственными параметрами. Характеристики соседних модулей серии не следует считать пределами установленного исполнения.
- Впускное отверстие: 1/8 дюйма латунь NPT
- Выпускной штуцер: 1/8 дюйма латунный наружный NPT
- Длина: 2,125 дюйма
- Диаметр фланца: 1,875 дюйма
- Диаметр корпуса: 1,560 дюйма
- Максимальное давление: 100 psi
- Максимальный расход: 10 SCFM
- Давление взрыва: 375 psi
- Фильтрация: 1 мкм
- Fluke 700ILF можно использовать для изоляции калибратора от случайного контракта с жидкостями.
- Особенно полезен с калибратором 718, который помогает предотвратить попадание влаги или масел на бортовой насос.
- Проходной фильтр Fluke 700ILF специально разработан для улавливания мелких частиц из атмосферного воздуха, сжатого воздуха и инструментального воздуха.
- Он используется с калибраторами давления Fluke 713, 717 или 718.
- Его также можно использовать для поглощения небольших количеств жидкого масла и воды в виде капель.
- Особенности и преимущества:
Технические особенности
Уплотнение, соединители и рабочая среда влияют на применимость комплекта. Параметры точности оценивают вместе с температурными условиями и принятой схемой проверки. Предел рабочего давления, перегрузка и разрушающее давление имеют разное назначение; более высокое аварийное значение не является разрешенным повседневным режимом.
Основные характеристики
| Параметр | Значение |
|---|---|
| Фильтрация | 1 мкм |
| Длина | 2,125 дюйма |
| Давление взрыва | 375 psi |
| Диаметр фланца | 1,875 дюйма |
| Максимальный расход | 10 SCFM |
| Диаметр корпуса | 1,560 дюйма |
| Максимальное давление | 100 psi |
| Впускное отверстие | 1/8 дюйма латунь NPT |
Применение
Перед подбором уточняют тип датчика или преобразователя, рабочую среду, соединение и контрольные точки. Для повторной проверки полезно сохранять схему, направление изменения давления и условия установления показания. При транспортировке и хранении защищают соединения от загрязнения и учитывают требования к конкретной среде.
Подготовка рабочего набора
Для работы с FLUKE 700ILF сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
