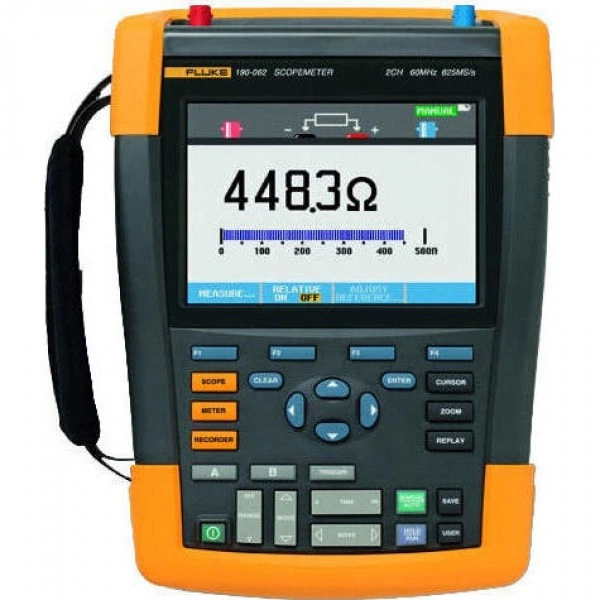

Осциллограф FLUKE 190-062/S

Назначение и исполнение

Осциллограф FLUKE 190-062/S. Осциллографический тракт FLUKE предназначен для исследования изменения сигнала во времени. При выборе рассматривают полосу, число входов, допустимые уровни, способ подключения и характеристики совместимых пробников. Осциллограф, пробник и переходник образуют один рабочий тракт, поэтому его возможности определяются каждым включенным компонентом.

Функциональные возможности 190-062/S

Временная развертка помогает сопоставлять форму, длительность и взаимное положение событий. Полоса пропускания и частота дискретизации описывают разные стороны регистрации. Для повторяемого сравнения сохраняют масштаб, связь входа, синхронизацию и настройки пробника. Условия одного входа не переносят на другой без проверки спецификации.

• Два или четыре входа с электрической изоляцией
• Категория безопасности CAT III 1000 В / CAT IV 600 В
• Имеются модели с диапазоном частот 60, 100, 200 или 500 МГц
• Высокая частота выборки, до 5 GS/s с разрешение до 200 ps (в зависимости от модели и используемых каналов)
• Объемная память: регистрация 10 000 измерений на канал для построения осциллограммы позволяет выполнять подробный анализ измерений.
• Специальный цифровой мультиметр разрядностью 5000 в двухканальных моделях
• Четыре типа измерений через входы BNC осциллографа в четырехканальных моделях
• Непрерывный автозапуск Connect-and-View™, одиночный импульс, длительность импульса и запуск по видеосигналу
• Режим регистратора ScopeRecord, регистрация данных выборки осциллограмм до 48 часов
• Функция TrendPlot, показания графиков измерений до 22 суток
• Расширенные функции автоматических измерений, мощности (Вшим, ВА, Вт, пФ) и времени (мАс, В/с, Вт/с)
• Класс Степень защиты IP-51 по защите от пыли и влаги для работы в жестких условиях

• Изолированные USB-порты для подключения устройств
• 190-X04, четырехканальные модели, до 7 часов (BP291 входит в стандартную комплектацию)
• 190-X02, двухканальные модели до 4 часов (BP290 входит в стандартную комплектацию) или до 8 часов с дополнительной батареей BP291.
• Зарядка запасных батарей с помощью зарядного устройства для аккумуляторов EBC290

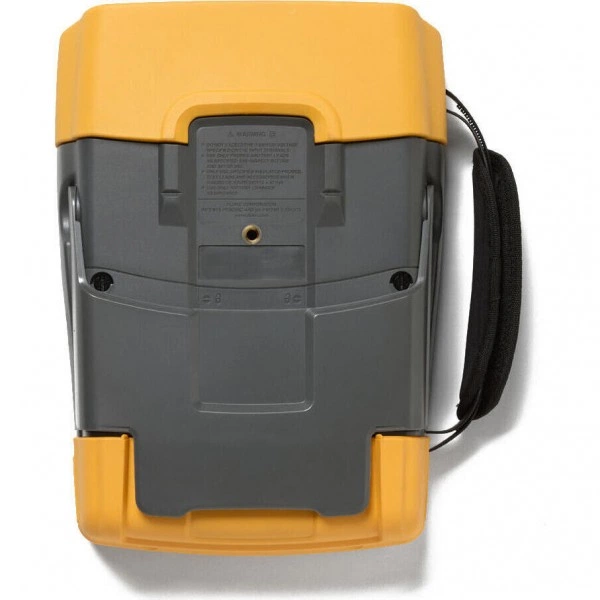

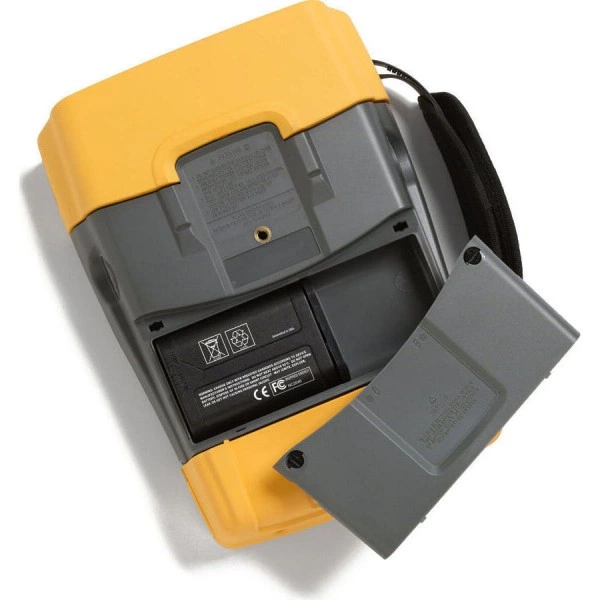

• Легкий доступ к крышке батарей позволяет осуществлять быструю замену аккумуляторной батареи
• Удобная прорезь для фиксации и запирания осциллографа на время, когда он оставлен без присмотра, с помощью стандартного замка Kensington®

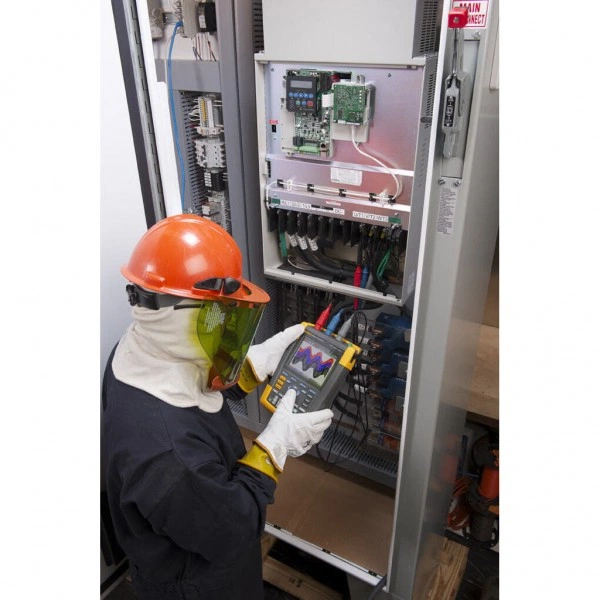

• Проверка ошибок синхронизации, переходных процессов и правильности балансировки нагрузки на входе трехфазного питания
• Устранение неисправностей преобразователей постоянного тока в переменный с неисправными затворами биполярных транзисторов с изолированным затвором или фильтрующих контуров.
• Проверка выходов широтно-импульсной модуляции на наличие отражений и переходных процессов или несимметрии напряжений
• Сохранение в памяти таких событий, как профили перемещения, сигналы включения систем бесперебойного питания, сигналы постоянного и переменного тока источников питания и запуски двигателя
• Благодаря режиму остановки по внешнему сигналу осциллограф ScopeMeter 190 серии II автоматически распознает сбой питания и сохраняет осциллограмму предшествующего момента
• При помощи функции увеличения осциллограмм можно увидеть мельчайшие подробности, такие как отдельные периоды

• Построение графиков минимальных и максимальных пиковых значений, а также среднего значения за время до 22 дней.
• Построение графиков любых сочетаний напряжения, силы тока, температуры, частоты и фазы на всех четырех входах с указанием времени и даты для точного указания сбоев.
• Гарантированное обнаружение и точность диагностики "летучих" дефектов даже при однократном их проявлении
• Расширенные возможности для работы с шаговыми и линейными электроприводами
• Использование в качестве источника питания батарей NiMH, обеспечивающих 4 часа беспрерывной работы
• Соответствие прибора нормативным требованиям 1000 V САТ II и 600 V CAT III в части электробезопасности.
• Fluke 190 серии II — 20 лет инноваций с диагностическими приборами Scopemeter®.

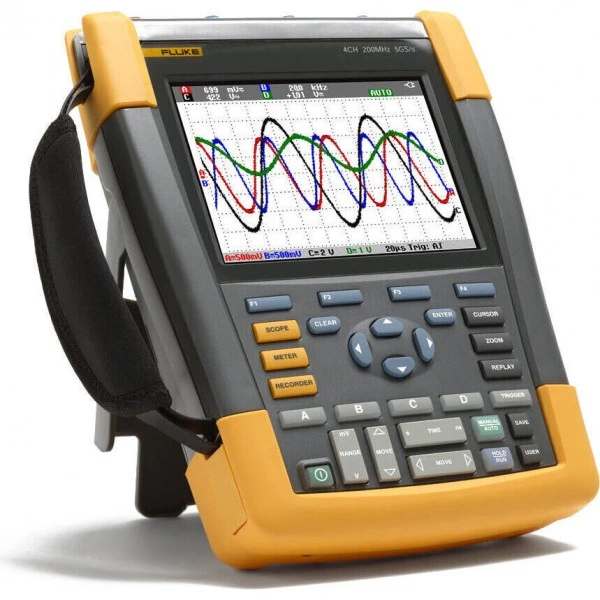

• Осциллограф Fluke ScopeMeter® 190 серии II — первый двух- или четырехканальный переносной осциллограф, соответствующий требованиям категории электробезопасности CAT III 1000 В/CAT IV 600 В.
• Можно выбрать из моделей с диапазоном частот 60 МГц, 100 МГц, 200 МГц или 500 МГц, которые характеризуются высокой частотой выборки (до 5 GS/s) и разрешением 200 ps для измерения помех и искажений.
• Все модели обладают объемной памятью, обеспечивая регистрацию до 10 000 измерений на канал, что позволяет подробно рассмотреть мельчайшие участки формы сигнала.
• Все модели также имеют степень защиты IP-51 по устойчивости к пыли, брызгам, влаге и температурным колебаниям.

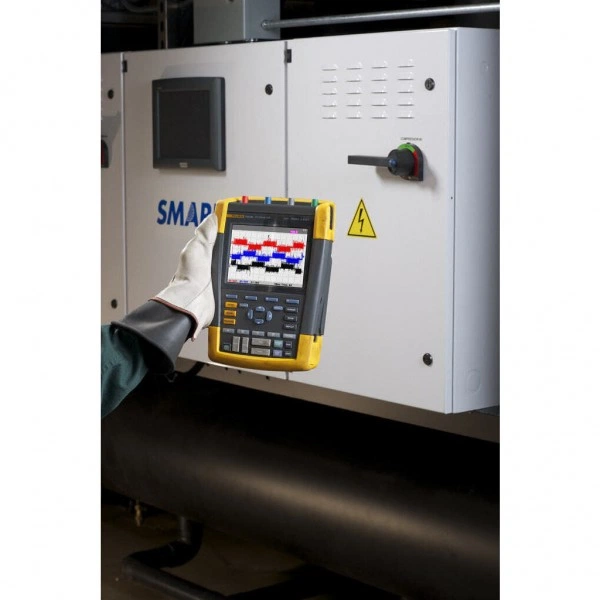

• Замечайте и устраняйте больше неисправностей с новыми двух- и четырехканальными осциллографами Fluke ScopeMeter 190 серии II, соответствующим требованиям категории электробезопасности CAT IV Осциллограф-мультиметр ScopeMeter® Fluke 190 серии II сочетает в себе высочайший уровень безопасности, прочность и портативность с высокой производительностью настольного осциллографа.

• Осциллограф 190 серии II — это прибор, который поможет решить любые задачи по поиску и устранению неисправностей.

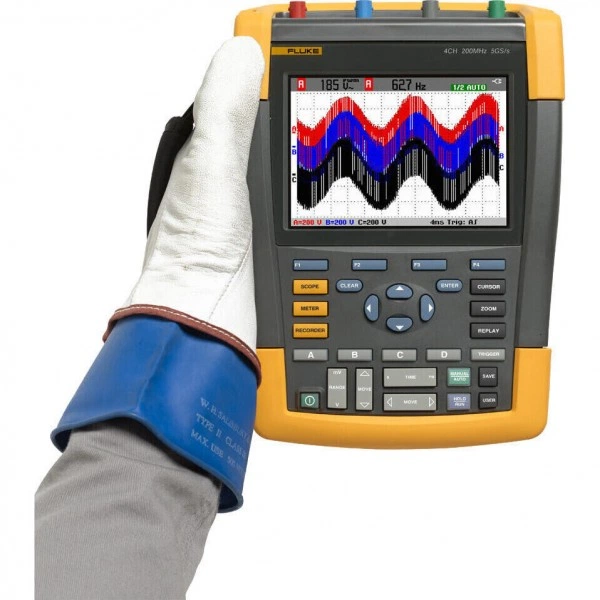

• Возросшие в четыре раза возможности диагностики и соответствие категории безопасности CAT IV Портативные осциллографы Fluke ScopeMeter® 190 серии II с двойной изоляцией, двумя или четырьмя каналами и плавающими входами рассчитаны на измерения в условиях, соответствующих категории безопасности CAT III 1000 В/CAT IV 600 В.
• Работайте в самых суровых условиях с единственным на рынке осциллографом, сертифицированным по категории степени защиты IP-51 согласно IEC60529

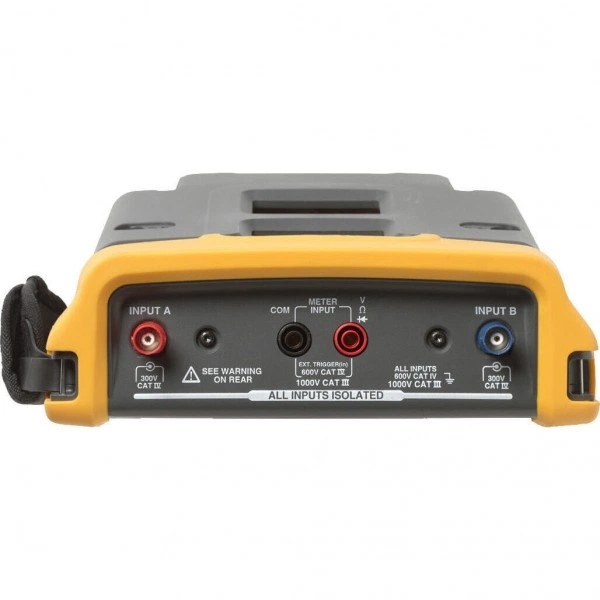

• Встроенный цифровой мультиметр в двухканальных моделях осциллографа 190 серии II с двумя изолированными входами и отдельным входом мультиметра.
• Удобный переход от анализа формы сигнала к точному измерению с помощью встроенного цифрового мультиметра с разрядностью 5000.

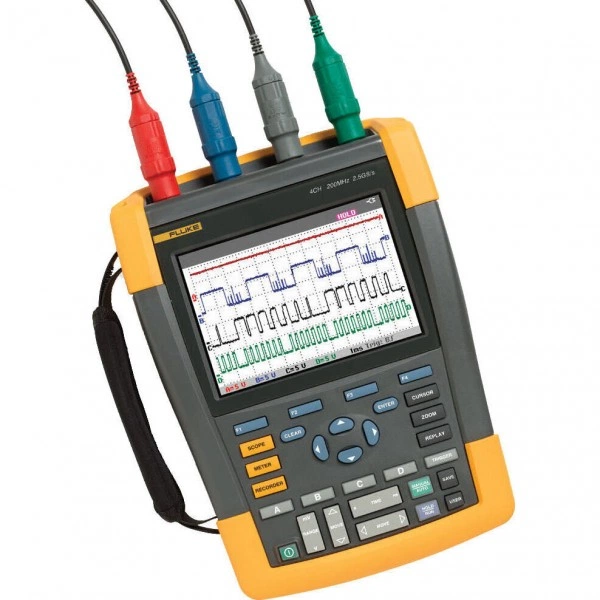

• Четырехканальные модели Fluke-190-X04 позволяют выполнять Четыре типа измерений через входы BNC осциллографа.
• Новые высокоэффективные батареи на основе литий-ионной технологии обеспечивают непрерывную работу в течение до семи часов в четырехканальных моделях или до четырех часов в двухканальных моделях (до восьми часов при использовании дополнительной батареи BP291).
• Простота регистрации и пересылки осциллограмм с новым портом связи USB

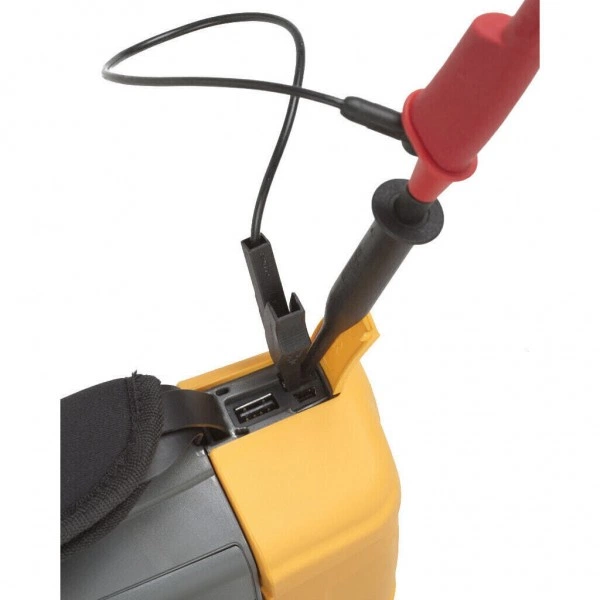

• Два USB-порта с электрической изоляцией от измерительных входных цепей обеспечивают простоту USB-подключения к ПК или запоминающим устройствам.
• Храните неограниченное количество осциллограмм, снимков экрана и настроек приборов на устройстве памяти USB.
• Интерфейс USB для связи с ПК позволяет загружать и архивировать важные данные с помощью ПО FlukeView для Windows
• Записывайте осциллограммы длительностью до 48 часов с высоким разрешением с функцией ScopeRecord™

• В памяти ScopeRecord можно сохранить до 30 000 точек данных на канал с регистрацией быстрых перемежающихся сигналов и коротких всплесков.
• Безбумажный регистратор TrendPlot™ — запись данных со сроком до 22 дней для поиска перемежающихся сбоев
• Перемежающиеся сбои могут быть вызваны плохими соединениями, пылью, грязью, коррозией, дефектными проводами или разъемами, и т. п.

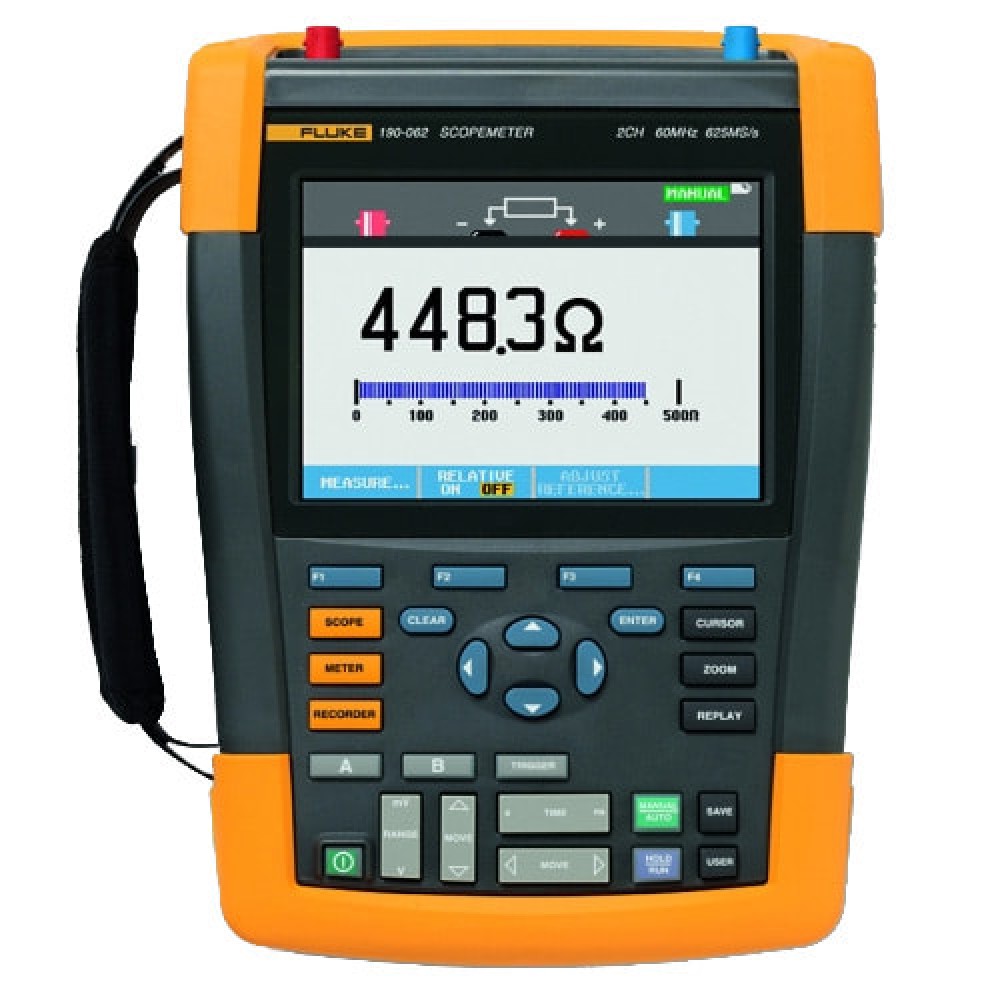

• Осциллограф Fluke 190-062/S комплектация: цветной осциллограф Color ScopeMeter, 60 МГц, 2 канала, с доп. входом цифрового мультиметра и набором SCC-290, наборы пробников VPS410 (один красный, один синий), набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный), зарядное устройство/адаптер питания BC190, литий-ионный аккумулятор BP290 2 400 мА/ч, ремешок на руку (прикреплен к прибору), плечевой ремень, компакт-диск с руководствами пользователя на нескольких языках, демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью), кабель USB.
• Fluke 190 – это портативный осциллограф, по техническим характеристикам сравнимый с высококачественными настольными инструментами.
• Осциллограф Fluke 190-062 поможет справиться с задачами комплексного анализа работы любого промышленного электронного оборудования.
• Его суммарный функционал аналогичен комплексу мультиметра профессионального уровня, регистратора с объемом памяти, достаточным для непрерывной записи осциллограмм и других сопутствующих показателей в течение 2 суток, а также многоцелевого высокоточного осциллографа, обладающего широким спектром функций.
• Модель Fluke 190-062 способна работать в частотном диапазоне до 200 Мгц, что допускает использование ее при обслуживании всех видов оборудования, включая сложные электронно-вычислительные устройства.
• С помощью Fluke 190-062 можно тестировать и настраивать, в том числе, и контрольно - управляющие модули, а также видео- и телеметрическую многоканальную аппаратуру, СКУД и т.д.
• 2 Параллельных входа позволяют отслеживать зависимость параметров выходных импульсов от возбуждающего сигнала по каждому электронному блоку, анализируя, таким образом, соответствие фактических передаточных функций заданным.
• Осциллограф Fluke 190-062 может подключаться к ПК, что дает возможность использовать не только программные технологии обработки информации, но и практически неограниченно увеличивать объем памяти.
• Система автоматической настройки запуска, широкий спектр дополнительных регулировок развертки, цифровая функция варьирования времени послесвечения, а также проведение всех измерений за единственное подключение делает возможности Fluke 190-062 исчерпывающими для тестирования электронного оборудования на производствах любого вида и уровня сложности.

• Характерные особенности Fluke 190-062:
