Основная информация об осциллографе
Осциллограф. Сигнал во времени.
- Измерение AC
- True RMS
- Количество каналов
- 2
- True RMS
- Да
- Габариты
- 232 x 115 x 50 мм
Назначение и исполнение

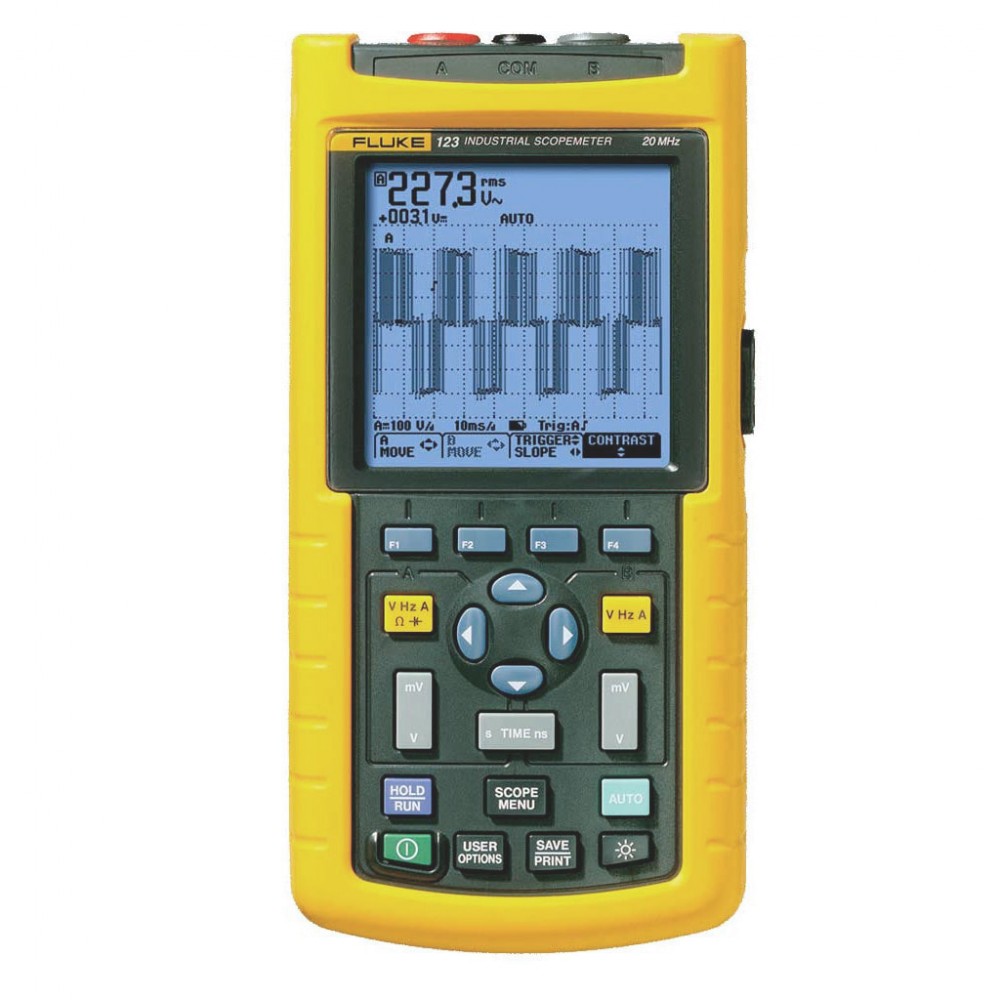

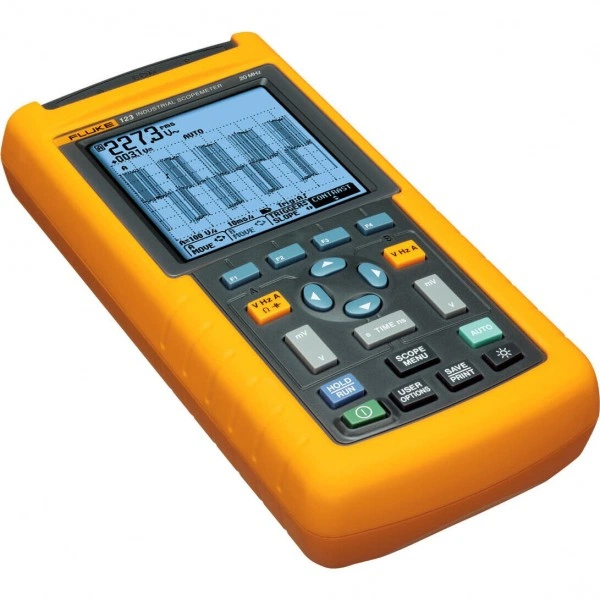

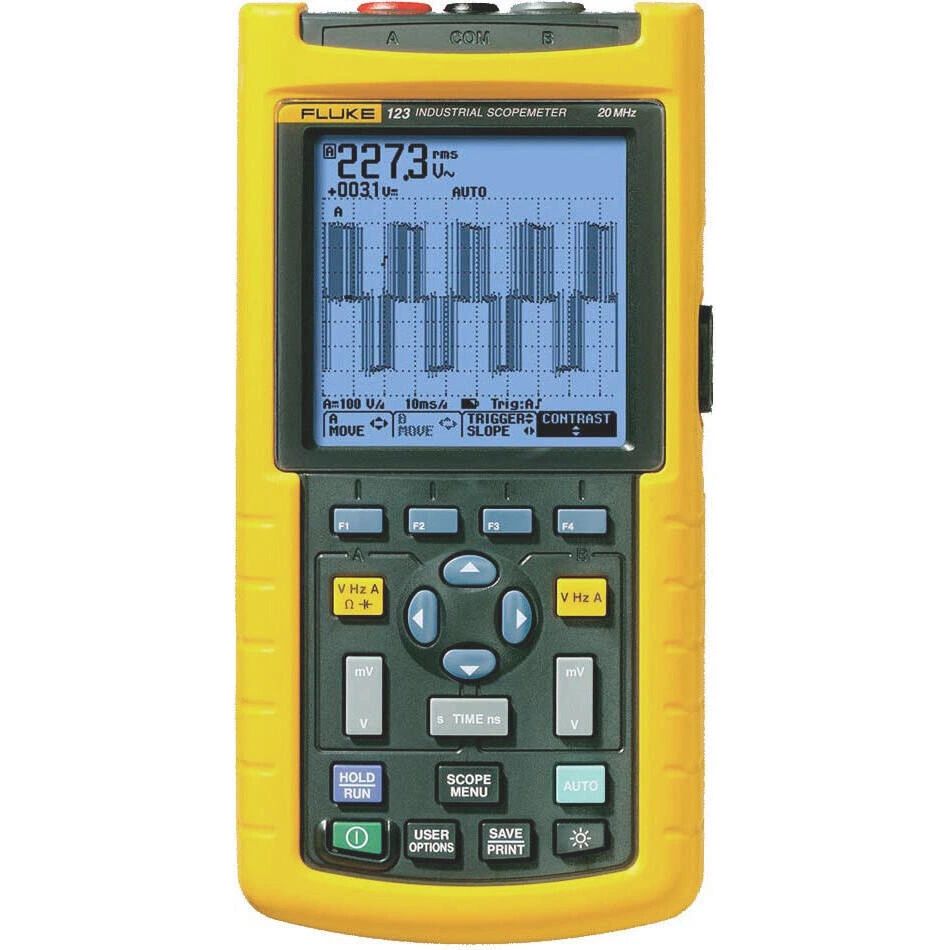

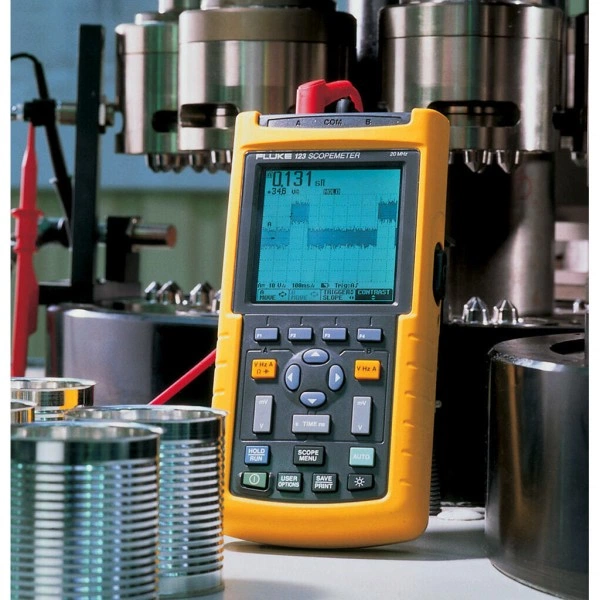

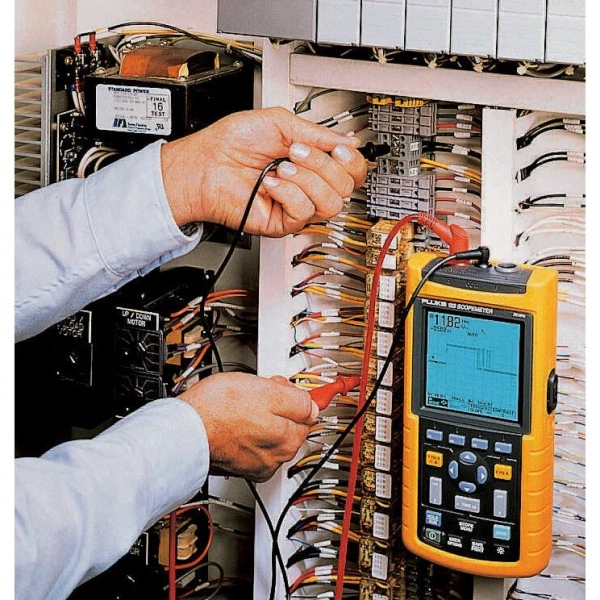

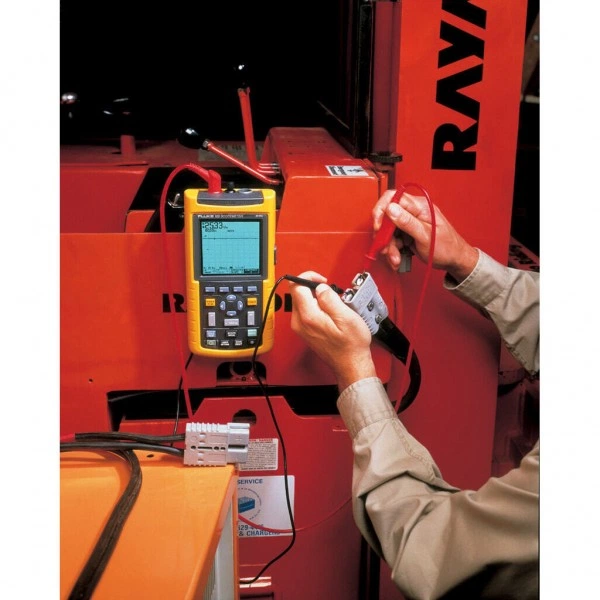

Осциллограф FLUKE 123/S. Осциллографический тракт FLUKE предназначен для исследования изменения сигнала во времени. При выборе рассматривают полосу, число входов, допустимые уровни, способ подключения и характеристики совместимых пробников. Осциллограф, пробник и переходник образуют один рабочий тракт, поэтому его возможности определяются каждым включенным компонентом.
Функциональные возможности 123/S
Временная развертка помогает сопоставлять форму, длительность и взаимное положение событий. Полоса пропускания и частота дискретизации описывают разные стороны регистрации. Для повторяемого сравнения сохраняют масштаб, связь входа, синхронизацию и настройки пробника. Условия одного входа не переносят на другой без проверки спецификации.
- Цифровой осциллограф с двумя входами с полосой пропускания 40 МГц или 20 МГц
- Два цифровых мультиметра с разрешением 5000 единиц, измеряющих истинные среднеквадратичные значения
- Автоматические измерения
- Регистратор TrendPlot™ с двумя входами
- Удобная функция автоматического запуска Connect-and-View™ для автоматической работы
- Экранированные измерительные щупы для осциллографа, а также для измерения сопротивления и проверки целостности цепи
- В комплект Fluke 124 и Fluke 125 включен щуп с делителем напряжения 10:1 для измерения высокочастотных сигналов
- До 7 часов работы от батарей
- Категория безопасности 600 В CAT III
- Интерфейс с оптронной развязкой для соединения с персональным компьютером
- Прочный компактный корпус
- Fluke 125 обеспечивает как проверку состояния шины, так и измерение мощности Для получения подробной информации о технических возможностях прибора Fluke 125 по проверке состояния шин в промышленных системах.
- Документирование: передача формы сигнала, изображения на экране и результаты измерений со ScopeMeter в Ваш ПК. Распечайте или включите в отчет.
- Добавление текста в индивидуальных настройках программы ScopeMeter - предоставление подзсказок оператору
- Архивирование - создайте библиотеку форм сигналов со своими комментариями для анализа и сравнения. Сохраните все содержимое памяти ScopeMeter на Вашем ПК в качестве резервной копии.
- Сравнение форм сигналов: сохраните эталонные формы сигналов на ПК, или отошлите с обратного в ScopeMeter для сравнения форм сигналов и тестирования , “Pass/Fail
- Анализа: используйте курсоры, произведите спектральный анализ или экспортируйте информацию в другие аналитические программы. Осциллографы-измерители подсоединяются к ПК через оптически изолированный кабель RS-232 или интерфейсный кабель USB.
- Fluke ScopeMeter® 120-серии: Три в одном
- Компактный измерительный прибор ScopeMeter серии 120 - надежное решение для поиска неисправностей на производстве и применении на этапе монтажа.
- Осциллографы серии ScopeMeter 120 соответствуют современным требованиям по одновременному измерению и проверке формы сигналов.
- Измерительные приборы ScopeMeter серии 120 представляют собой компактные приборы, питающийеся от батареи и включают цифровой осциллограф с двумя входами, работающий на частотах 40 и 20 МГц, два цифровых мультиметра с режимом true-RMS и регистратор TrendPlot™ с двумя входами.
- 7 Часовые батареи обеспечивают возможность работы без подключения и дают свободу пе едвижения.
- Оптимальный формат и вес 1.2 кг удобен в обращение.
- Поэтому измерительные приборы ScopeMeter серии 120 оснащены функцией автоматического запуска Connect-and-View™ (на боковой панели).
- Колеблющиеся измерения с гарантированной безопасностью До 7 часов время работы от батарей освобождает Вас от необходимости подзаряжать прибор и дает возможнть действительно «работать в движении».

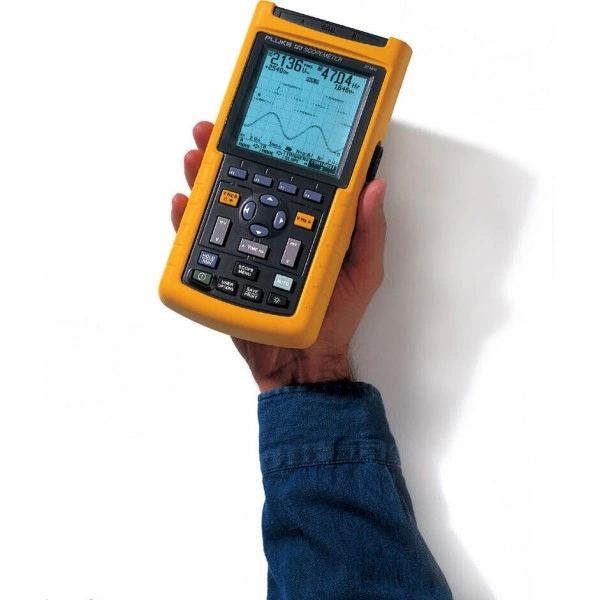

- Размеры прибора и вес всего 1,2 кг делают его легким для переноса и комфортабильным для рук.
- До 7 часов время работы от батарей освобождает Вас от необходимости подзаряжать прибор и дает возможнть действительно «работать в движении».
- Быстрое определение нарушений с TrendPlot™ В то время как обычные осциллографы могут делать измерения только относительно земли линии электропередачи, приборы Fluke серии 120 делают измерения с помощью приборов, изолированных от цепи измерения.
- Приборы ScopeMeter серии 120, а также прилагаемые экранированные измерительные провода сертифицированны для работы с промышленными приборами по категории безопасности 600 V CAT III .
- А при использовании пробников серии VPS40 возможны измерения по категории безопасности 1000 V CAT II!
- С помощью оптически изолированного интрефейса RS-232 измерительные приборы ScopeMeter серии 120 могут безопасно подключаться к принтеру для прямой печати результатов или к ПК для последующего анализа и документирования информации с помощью программного обеспечения FlukeView.
- За основу взята конструкция приборов серии 120, при этом устройства серии 125 располагают дополнительными возможностями измерения параметров работы промышленного оборудования и основных типов промышленных шин.
- В устройствах серии 125 предусматриваются дополнительные функции, предназначенные для работы с промышленным оборудованием: Измерения мощности для однофазных и симметричных трехфазных систем.
- Fluke 125 позволяет напрямую измерить полную мощность (Вт), кажущуюся мощность (ВА), реактивную мощность (ВАР) и коэффициент мощности (PF) в широком диапазоне частот, включая частоты, применяемые в электроприводах и преобразователях напряжения.
- Режим измерения гармоник графически отображает гармоники до 33-й включительно, что помогает обнаружить неисправности, например, из-за присутствия мощных нелинейных нагрузок.
- Измерение малых сопротивлений с разрешением до 0,01 Ом для измерения сопротивления обмоток двигателей и др.
- В режиме «безбумажного» регистратора можно отображать минимальные и максимальные пиковые значения и среднее по времени – до 22 дней (Fluke серии 190) или до 16 дней (Fluke серии 120).
Технические особенности
Коэффициент деления пробника учитывают при оценке уровня и выборе диапазона. Допустимое напряжение между точками и относительно земли проверяют отдельно. Наличие изолированного корпуса или разъема определенной формы само по себе не задает категорию безопасности и допустимую схему соединения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Количество каналов | 2 |
| True RMS | Да |
| Габариты | 232 x 115 x 50 мм |
| Масса | 1.2 кг |
| Регистрация помех | 40 ns |
| Ширина полосы частот | 20 МГц |
| Память: Fluke 123 | 10 экранов и сборок |
| Макс. скорость развертки | 20 нс/деление |
Применение
При наладке сначала формулируют наблюдаемый процесс: периодический сигнал, переходный режим или редкое событие. Затем выбирают точки, длительность наблюдения и способ сохранения результата. Вместе с осциллограммой полезно фиксировать настройки тракта и условия работы оборудования, чтобы запись можно было интерпретировать при повторном анализе.
Комплектация и совместимость

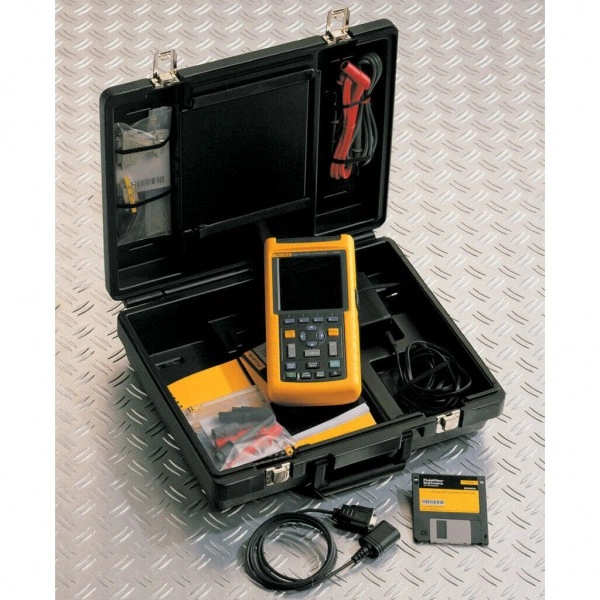

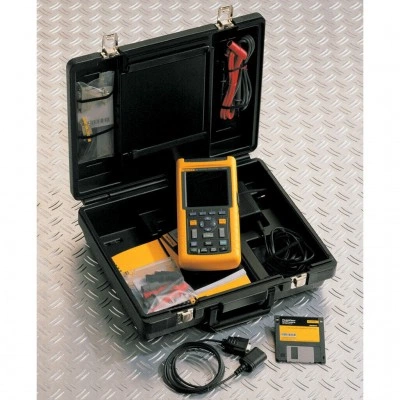

Комплект поставки
- C120 зажим крокодила1 шт.
- BB120 защитное устройство1 шт.
- BNC адаптер1 шт.
- PM 8907 заряжаемые батареи/сетевой адаптер1 шт.

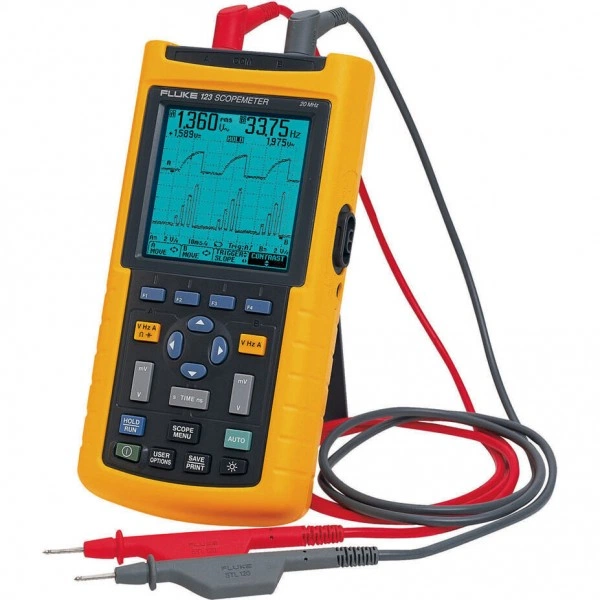

- STL120 комплект экранированных измерительных проводов1 шт.
- OC4USB серийный интерфейс кабел/адаптер1 шт.
- Брошюра для произведения запуска1 шт.
- SW90W Software1 шт.
- Руководство пользователю (на компакт диске)1 шт.
- Руководство по эксплуатации (на компакт-диске)1 шт.
- SCC 1201 шт.
- C120 кейс с твердым корпусом1 шт.
