Основная информация об осциллографе
Осциллограф. Сигнал во времени.
- Напряжение DC
- 750 В
- Максимальное напряжение DC, В
- 750
- Количество каналов
- 2
- Пуск: Источник
- A, B
Назначение и исполнение

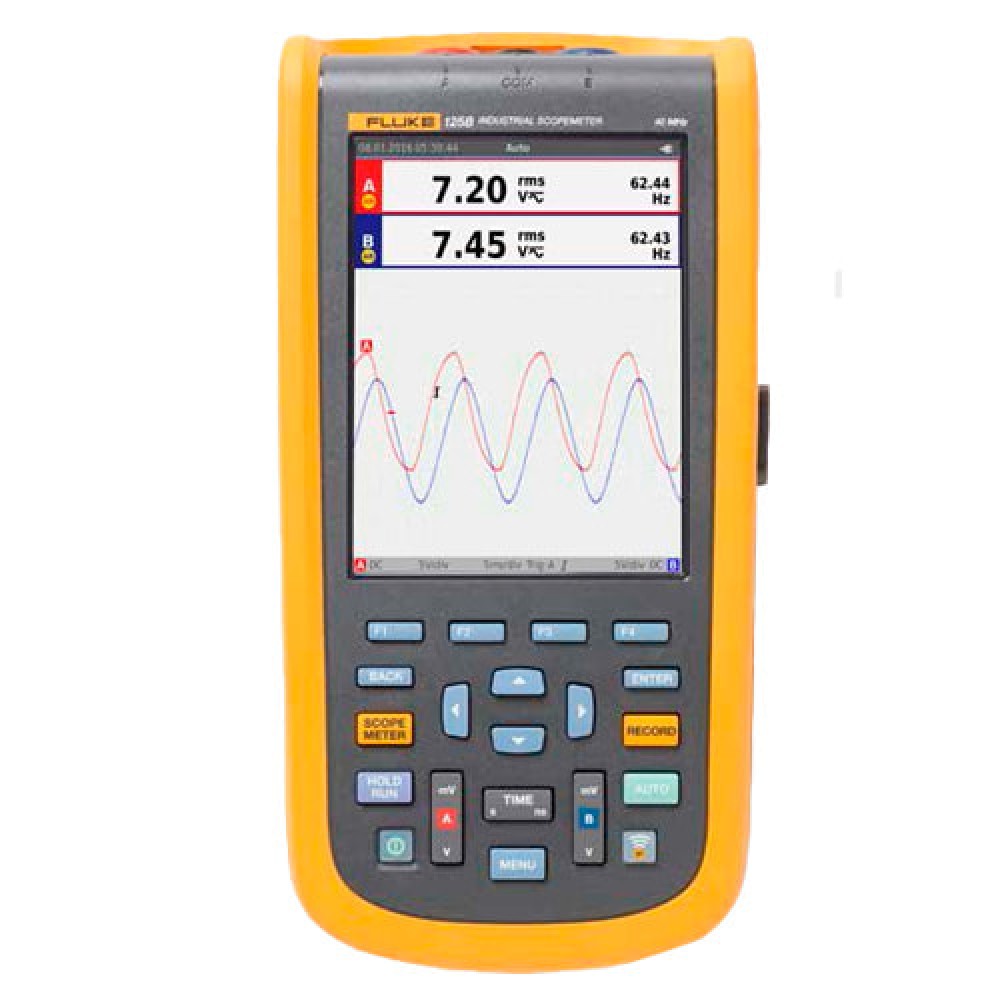

Осциллограф FLUKE 125B. Осциллографический тракт FLUKE предназначен для исследования изменения сигнала во времени. При выборе рассматривают полосу, число входов, допустимые уровни, способ подключения и характеристики совместимых пробников. Осциллограф, пробник и переходник образуют один рабочий тракт, поэтому его возможности определяются каждым включенным компонентом.
Функциональные возможности 125B
Временная развертка помогает сопоставлять форму, длительность и взаимное положение событий. Полоса пропускания и частота дискретизации описывают разные стороны регистрации. Для повторяемого сравнения сохраняют масштаб, связь входа, синхронизацию и настройки пробника. Условия одного входа не переносят на другой без проверки спецификации.

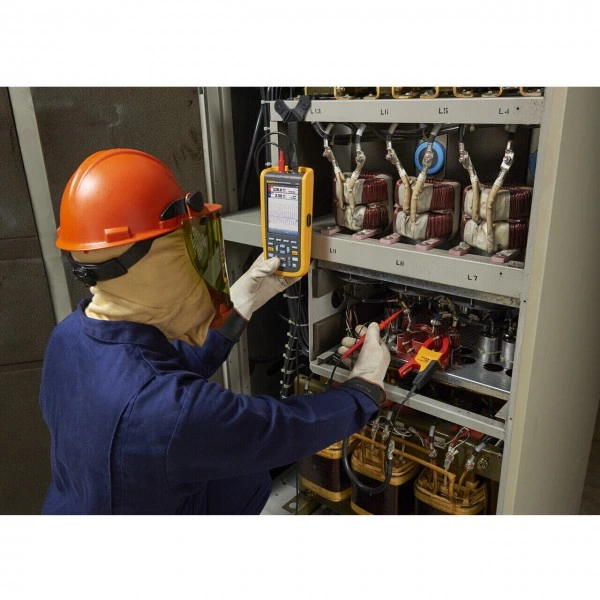

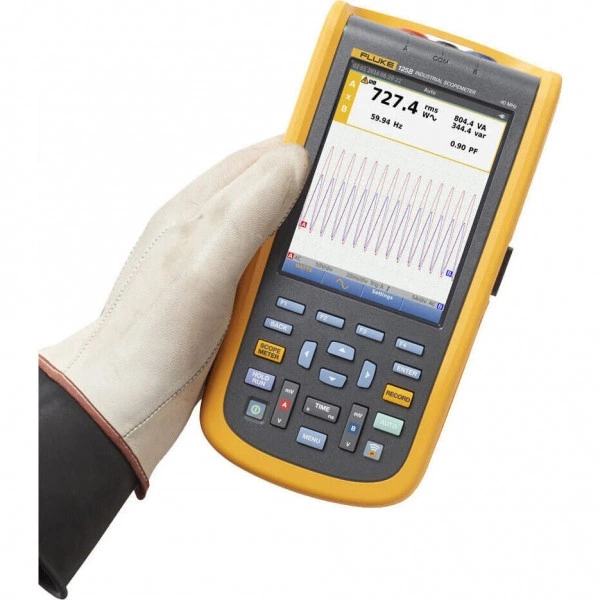

- Отслеживания показателей мощности одно- и трехфазных систем питания

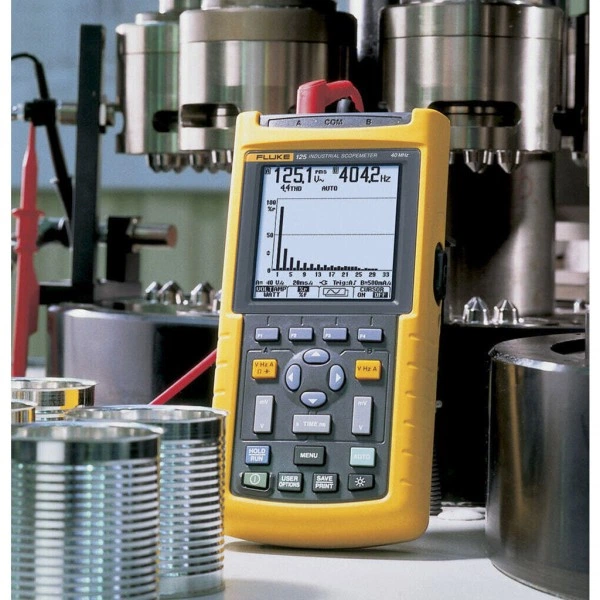

- Bзмерения гармоник и других искажений, вносимых современными мощными нагрузками, контроля качества электроэнергии
- Nестирования промышленных сетей измеряя параметры сигнала в шинах в режиме Fieldbus.

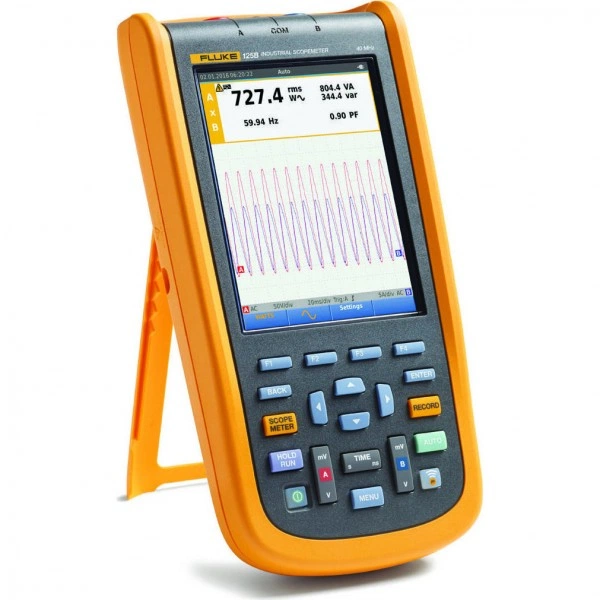

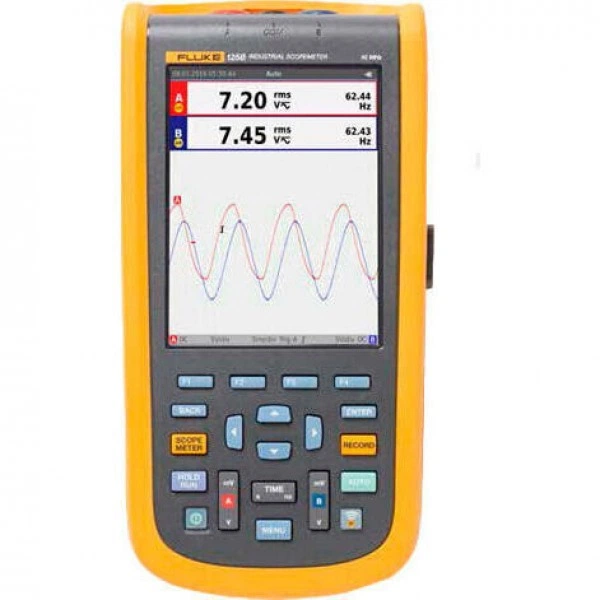

- Осциллограф Fluke 125B – прибор, совмещающий в себе функциональность двухканального осциллографа с полосой пропускания 40 МГц, сдвоенного универсального мультиметра и безбумажного регистратора.
- Помимо контроля формы сигнала и фиксации его параметров в цифровом виде и долговременной записи в режиме регистратора, осциллограф Fluke 125B может использоваться для:
- Выполняя проверку шин, можно задать предельные значения показателей для линий выбранного типа – в ходе тестирования Fluke 125B будет оповещать вас о превышениях заданной нормы.
- В отличие от младших моделей, осциллограф Fluke 125B имеет дополнительный поддиапазон для измерения сопротивления низких номиналов, что дает возможность тестировать цепи и компоненты с малым импедансом.
- Широкий измерительный диапазон и наличие у Fluke 125B двух каналов для одновременного измерения разных параметров позволяет эффективно и всесторонне обследовать системы различного типа.
- В комплекте с осциллографом Fluke 125B поставляется датчик с делителем 10:1 и токовые клещи, поэтому вам не придется докупать дополнительные аксессуары, а можно сразу приступать к измерениям.
Технические особенности
Коэффициент деления пробника учитывают при оценке уровня и выборе диапазона. Допустимое напряжение между точками и относительно земли проверяют отдельно. Наличие изолированного корпуса или разъема определенной формы само по себе не задает категорию безопасности и допустимую схему соединения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение DC, В | 750 |
| Количество каналов | 2 |
| Пуск: Источник | A, B |
| Децибелы (дБ): 0 дБВ | 1 В |
| Фаза: Разрешение | 1 градус |
| Ширина полосы частот | 40 МГц |
| Диод: Измерительный ток | 0,5 мА |
| Фаза: Режимы | От A к B, от B к A |
Применение
При наладке сначала формулируют наблюдаемый процесс: периодический сигнал, переходный режим или редкое событие. Затем выбирают точки, длительность наблюдения и способ сохранения результата. Вместе с осциллограммой полезно фиксировать настройки тракта и условия работы оборудования, чтобы запись можно было интерпретировать при повторном анализе.
Комплектация и совместимость

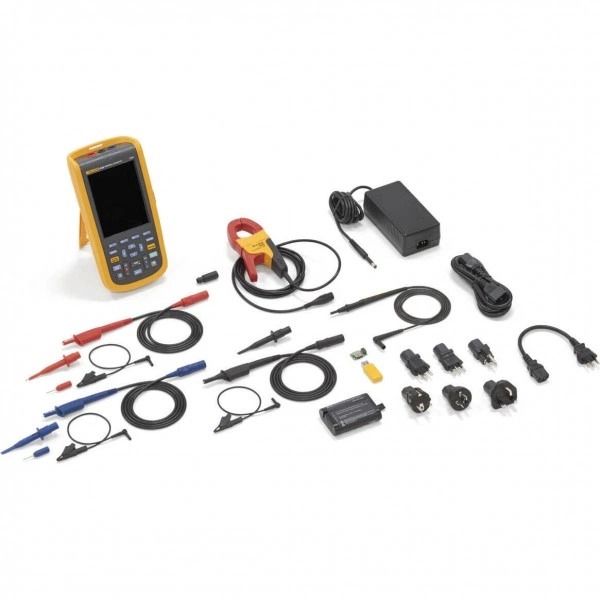

Комплект поставки
- Осциллограф Fluke-125B1 шт.
- Литиево-ионная батарея1 шт.
- Зарядное устройство / сетевой адаптер1 шт.
- 2 Экранированных измерительных провода с заземляющими проводами1 шт.
- Черный измерительный провод1 шт.
- Красный и синий зажимы с крючком1 шт.
- Переходник соединителя BNC1 шт.
- Днополюсного штекера и адаптер WiFi US1 шт.
