Основная информация об осциллографе
Осциллограф. Сигнал во времени.
- Напряжение DC
- 750 В
- Измерение AC
- True RMS
Назначение и исполнение

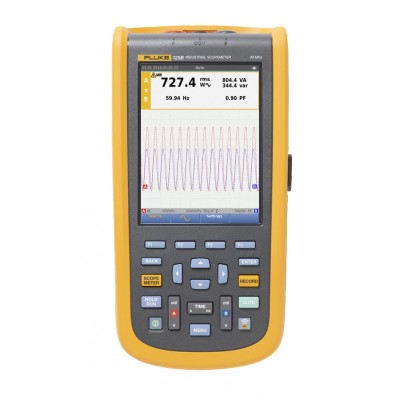

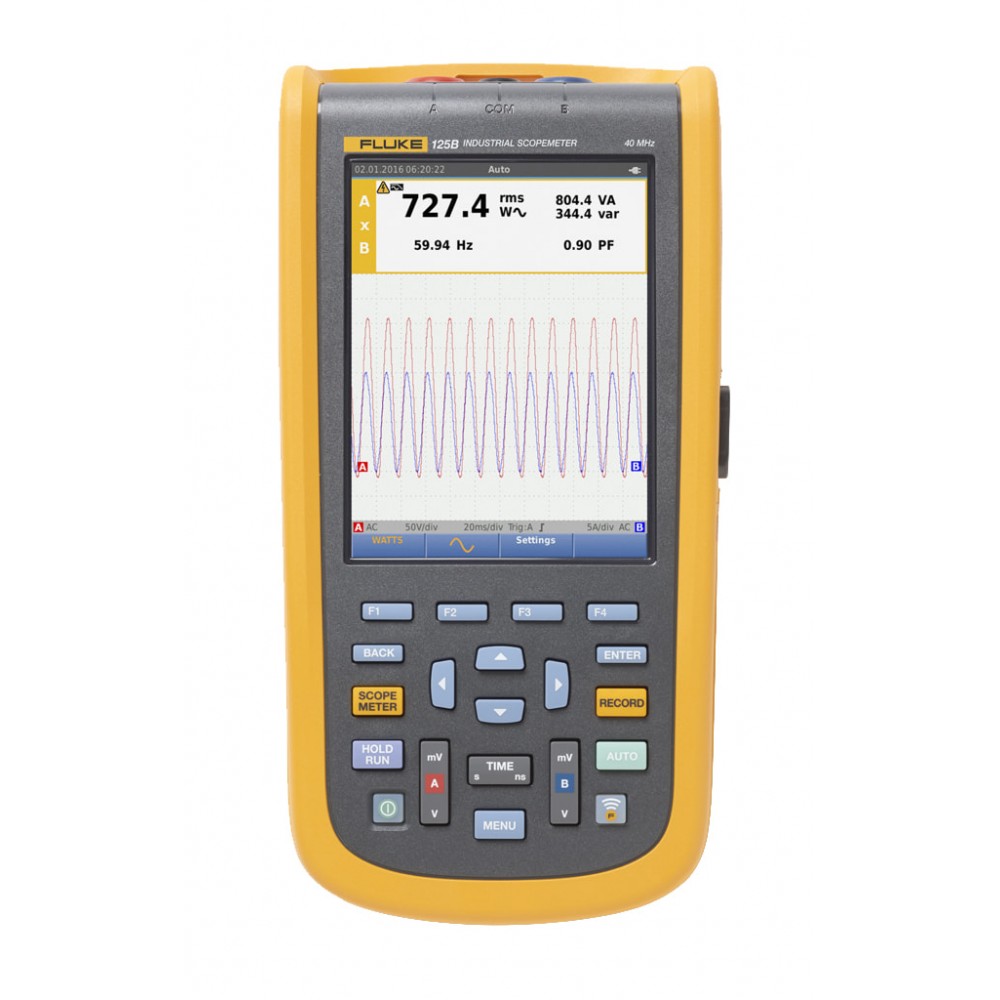

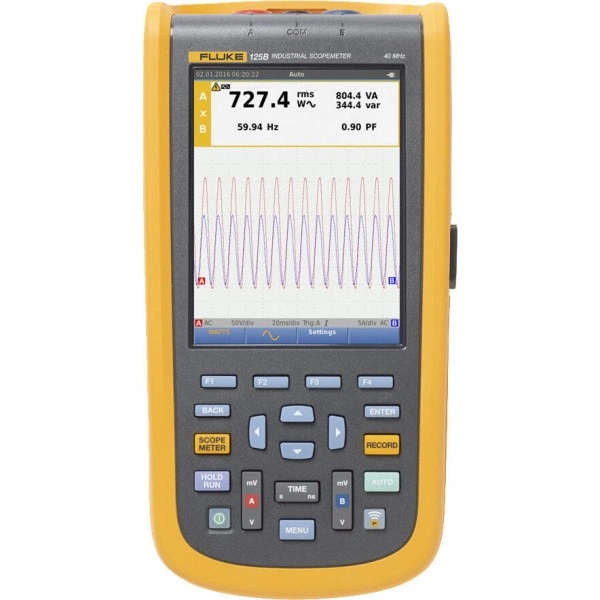

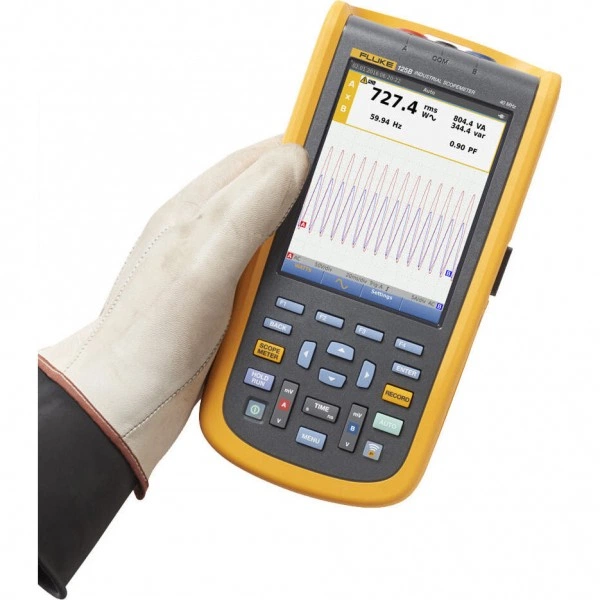

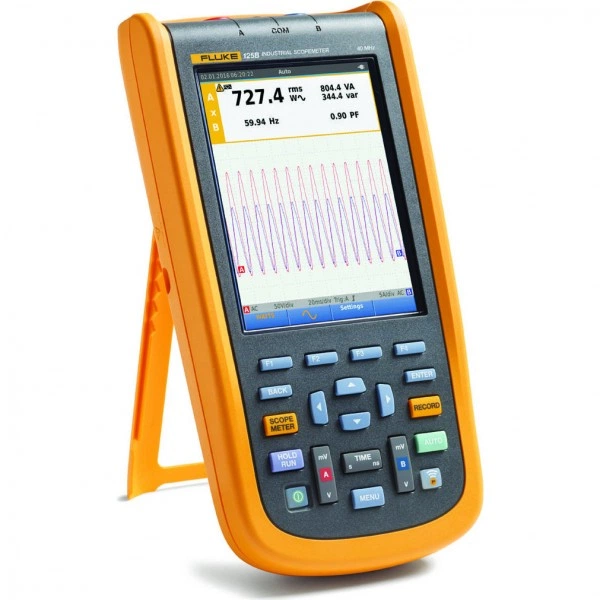

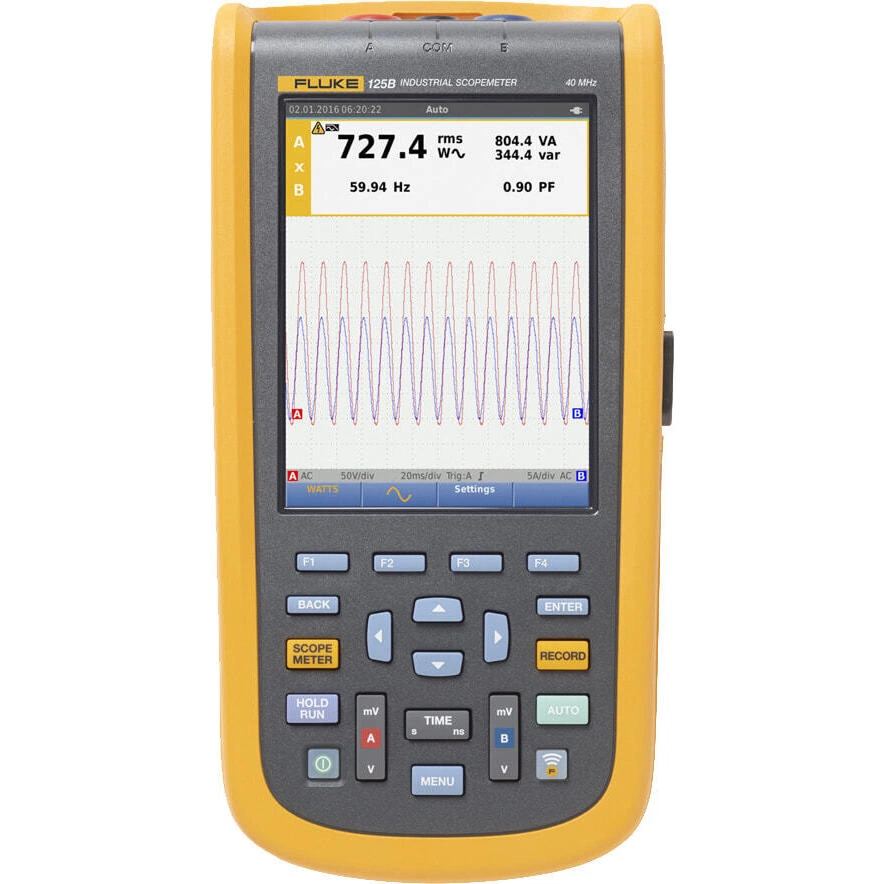

Осциллограф FLUKE 125B/EU. Осциллографический тракт FLUKE предназначен для исследования изменения сигнала во времени. При выборе рассматривают полосу, число входов, допустимые уровни, способ подключения и характеристики совместимых пробников. Осциллограф, пробник и переходник образуют один рабочий тракт, поэтому его возможности определяются каждым включенным компонентом.
Функциональные возможности 125B/EU
Временная развертка помогает сопоставлять форму, длительность и взаимное положение событий. Полоса пропускания и частота дискретизации описывают разные стороны регистрации. Для повторяемого сравнения сохраняют масштаб, связь входа, синхронизацию и настройки пробника. Условия одного входа не переносят на другой без проверки спецификации.
- Цифровой осциллограф и мультиметр с двумя входами
- Полоса пропускания осциллографа — 40 МГц или 20 МГц
- Два цифровых мультиметра с разрешением 5000 единиц, измеряющих истинные среднеквадратичные значения
- Удобная функция автоматической синхронизации Connect-and-View™ для автоматической работы
- Технология IntellaSet™ обеспечивает автоматическую и интеллектуальную настройку цифрового вывода в соответствии с измеренным сигналом.
- Регистратор формы волны и показаний прибора с двумя входами для отслеживания тенденций данных за длительные периоды

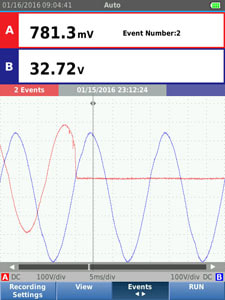

- Функция обнаружения событий регистратора обеспечивает сохранение труднонаходимых перемежающихся сигналов на повторяющихся формах сигналов до 4 кГц.
- Экранированные измерительные щупы для осциллографа, а также для измерения сопротивления и проверки целостности цепи

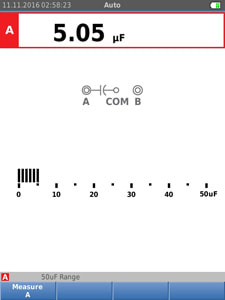

- Замеры измерителей сопротивления, электропроводности, силы тока и емкости
- Измерения мощности (Вт, ВА, ВАР, коэффициент мощности, коэффициент реактивной мощности, Гц)
- Гармоники напряжения, тока и мощности
- Проверка промышленных сетей по эталонным уровням путем тестирования на физическом уровне BusHealth
- Сохранение или вызов из памяти данных и установок приборов
- Хранение установок приборов, заданных тестовой последовательностью, для проведения планового технического обслуживания или часто используемых процедур проверок.
- Внешний оптически изолированный USB-интерфейс для передачи, архивирования и анализа данных осциллографа или измерителя
- Дополнительный WiFi-адаптер, подсоединенный к внутреннему USB-порту, для беспроводной передачи данных на ПК, ноутбук или мобильное приложение Fluke Connect®*
- Программное обеспечение FlukeView® ScopeMeter® для Windows®
- Прочная конструкция, выдерживающая вибрации 3g, удары 30g, с уровнем защиты IP51 согласно стандарту EN/IEC60529
- Наивысший рейтинг безопасности в отрасли: класс безопасности входов 600 В CAT IV
- Литий-ионная аккумуляторная батарея, время работы — 7 часов (с учетом времени зарядки 4 часа)
- Храните цветные снимки экрана прибора на персональном компьютере.
- Копируйте изображения экранов в свои отчеты и документы.
- Получайте и храните данные о сигнале, полученные со своего диагностического прибора ScopeMeter, на своем ПК.
- Создавайте и храните эталонные формы сигналов для удобства сравнения.
- Копируйте информацию о сигнале в свои электронные таблицы для подробного анализа.
- Используйте курсор для измерений параметров.
- Добавляйте пользовательский текст в настройки инструментов и отправляйте их в прибор как эталонные значения и инструкции для оператора.

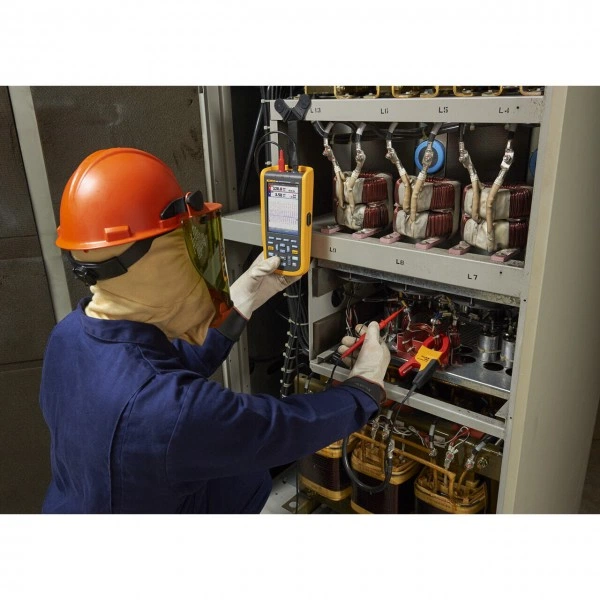

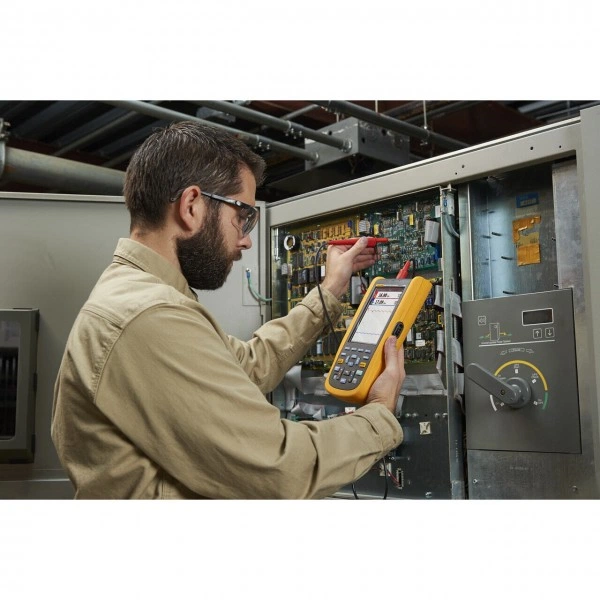

- Компактный осциллограф-мультиметр ScopeMeter® серии 120 — это прочное устройство для поиска неисправностей и проведения технического обслуживания электрического и электромеханического оборудования.
- Программное обеспечение осциллографа-мультиметра серии 120B Series также включает в себя мобильное приложение Fluke Connect® и FlukeView® для обеспечения дальнейшего сотрудничества, анализа данных и архивирования критически важной диагностической информации.
- Инновационные функции промышленных измерительных приборов ScopeMeter серии 120B позволяют техническим специалистам ускорить поиск и устранение неисправностей, а также получать необходимые данные для поддержания производительности и функционирования систем.
- При использовании в однофазных или 3-фазных системах с равномерной загрузкой промышленный измеритель ScopeMeter® серии 120B с двумя входами обеспечивает измерение среднеквадратичного напряжения постоянного и переменного тока по каналу A и среднеквадратичной силы тока постоянного и переменного тока по каналу B.
- Затем с помощью прибора Fluke серии 125B можно рассчитать частоту, угол сдвига фаз, активную мощность (кВт), реактивную мощность (ВА или вар), коэффициент мощности (PF) или коэффициент реактивной мощности (DPF), а также рассчитать уровни мощности для 3-фазной системы с одинаковыми напряжениями и токами для всех фаз.

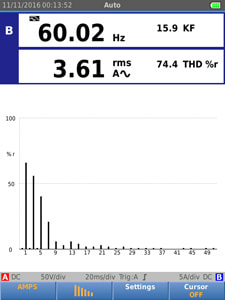

- Диагностический прибор позволяет измерять до 51-й гармоники при наличии функции работы с гармониками.
- Они могут быть вызваны плохими соединениями, пылью, грязью, коррозией, дефектными проводами или разъемами, и т. п.
- При наличии дополнительной карты памяти micro SD время записи может быть увеличено до 14 дней.

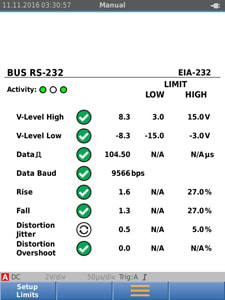

- Измеренные значения сравниваются со стандартными значениями величин для выбранного типа шины (CAN, Profi, Foundation Field, RS-232 и многие другие) или собственными эталонными значениями с иными пределами допусков.
- Прибор Fluke серии 125B приспособлен для проведения оценки качества сигнала во время его прохождения по сети без просмотра содержания данных.
- Прибор 125B проверяет уровни сигналов, скорость, время прохождения и искажение, сравнивая их с соответствующими стандартными значениями, что позволяет обнаруживать такие неисправности, как неправильные кабельные соединения, плохие контакты, ненадежное заземление или неподходящие оконечные устройства.

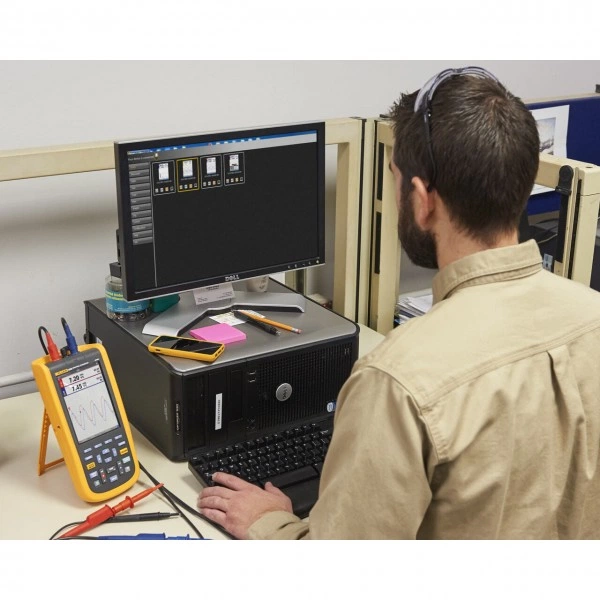

- Получите большую отдачу от своего осциллографа ScopeMeter серии 120B при помощи программного обеспечения FlukeView®.
- Совместимость с мобильным приложением Fluke Connect
- Беспроводная система программного обеспечения Fluke Connect® Assets и беспроводные диагностические приборы позволяют техническим специалистам уменьшить расходы на обслуживание и увеличить время бесперебойной работы благодаря точным паспортам оборудования и данным об условиях эксплуатации, которые обрабатывать и совместно использовать.
Технические особенности
Коэффициент деления пробника учитывают при оценке уровня и выборе диапазона. Допустимое напряжение между точками и относительно земли проверяют отдельно. Наличие изолированного корпуса или разъема определенной формы само по себе не задает категорию безопасности и допустимую схему соединения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение DC, В | 750 |
| Количество каналов | 2 |
| True RMS | Да |
| Пуск: Источник | A, B |
| Децибелы (дБ): 0 дБВ | 1 В |
| Фаза: Разрешение | 1 градус |
| Ширина полосы частот | 40 МГц |
| Диод: Измерительный ток | 0,5 мА |
Применение
При наладке сначала формулируют наблюдаемый процесс: периодический сигнал, переходный режим или редкое событие. Затем выбирают точки, длительность наблюдения и способ сохранения результата. Вместе с осциллограммой полезно фиксировать настройки тракта и условия работы оборудования, чтобы запись можно было интерпретировать при повторном анализе.
Комплектация и совместимость
Комплект поставки
- Осциллограф 125B/EU1 шт.
- Адаптер1 шт.
- Переходник Banana - BNC1 шт.
- Литий-ионный аккумулятор1 шт.
- 2 Экранированных испытательных провода с заземлением1 шт.
- 2 Зажима типа крюк1 шт.
Совместимость
- Мобильным приложением Fluke Connect Поиск неисправностей для автоматизированного промышленного оборудования является более сложным процессом, чем для обычного оборудования
