Основная информация о мультиметре
Мультиметр. Электрические измерения.
- Напряжение AC/DC
- 1000 В
- Ток AC/DC
- 10 А
- Температура до
- 1350 °C
- Измерение AC
- True RMS
Назначение и исполнение

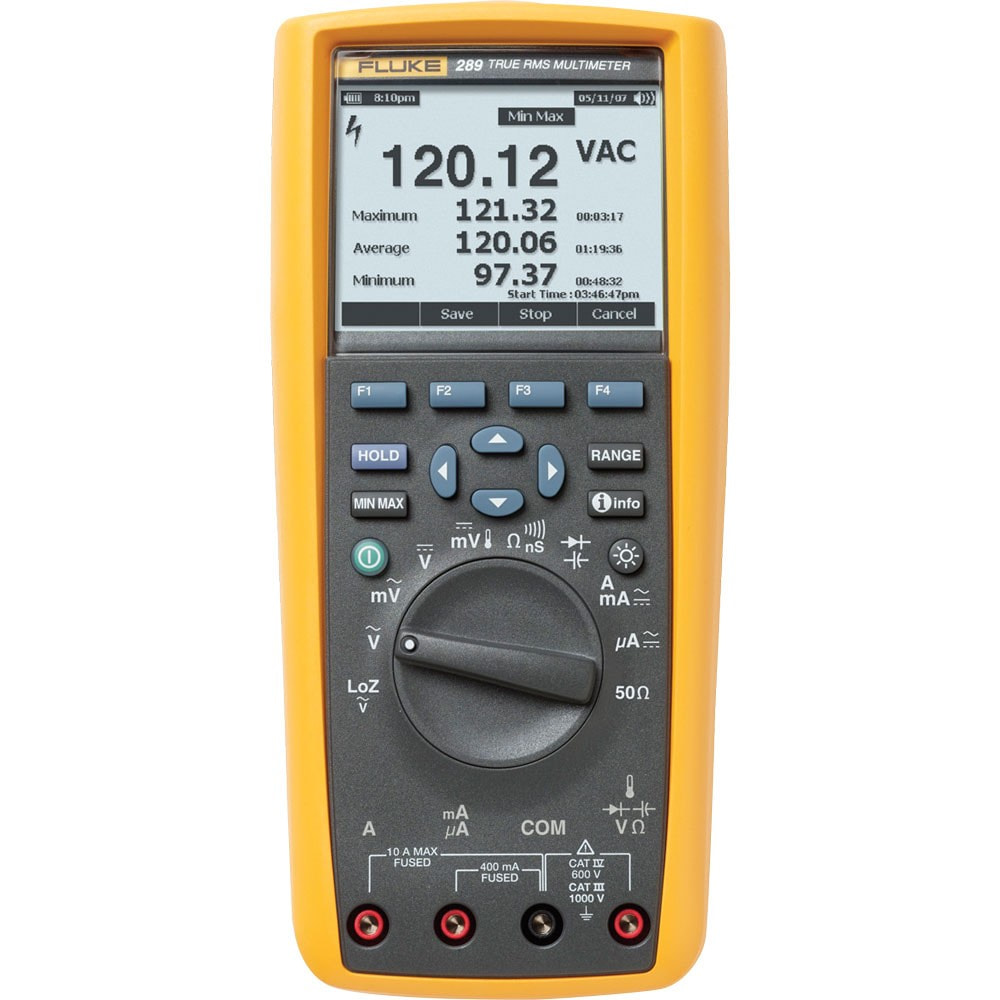

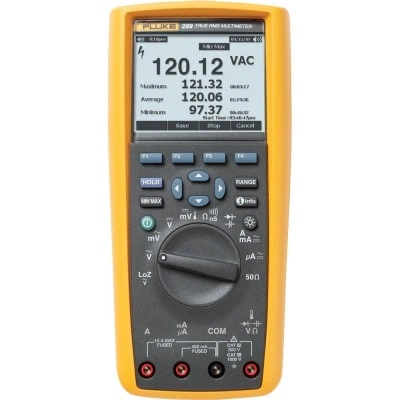

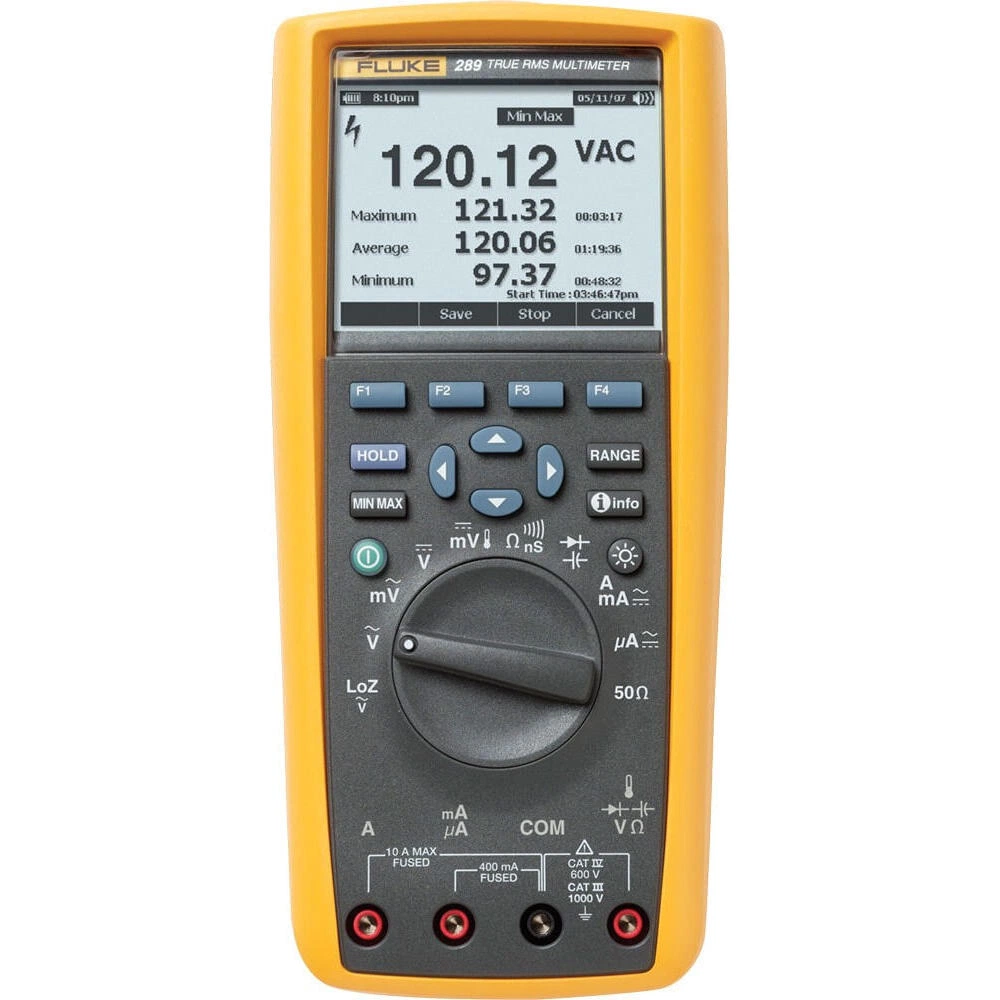

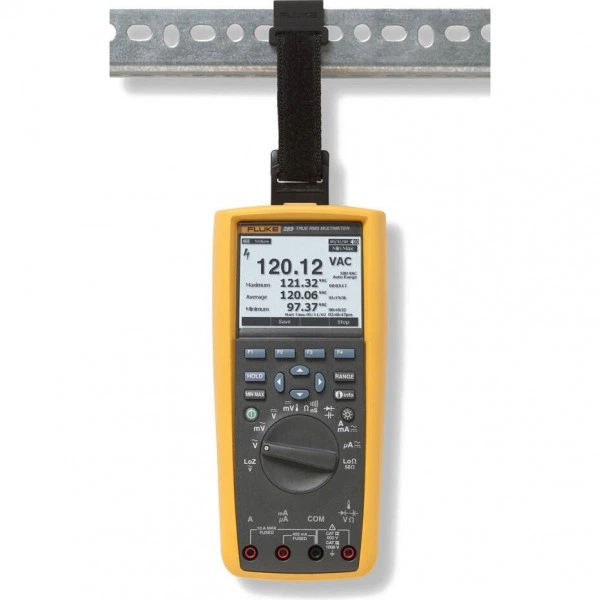

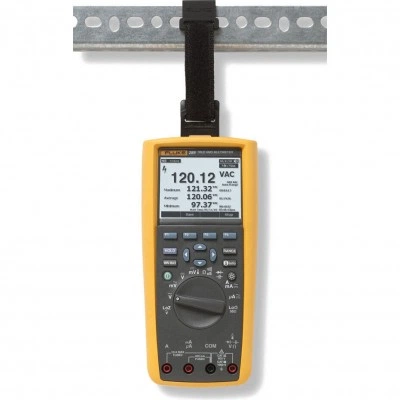

Мультиметр FLUKE 289/FVF с поверкой. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 289/FVF
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Погрешность при измерениях в цепях постоянного тока 0,025%, 100 кГц
- Полоса пропускания переменного тока
- Увеличенный дисплей с разрядностью 50000, с графической матрицей 1/4 VGA
- Функция регистрации данных с расширенной памятью
- Функция TrendCapture, позволяющая пользователю просматривать данные на устройстве, не пользуясь ПК. Объем памяти, позволяющий сохранить до 15000 результатов измерений, полученных на протяжении некоторого времени

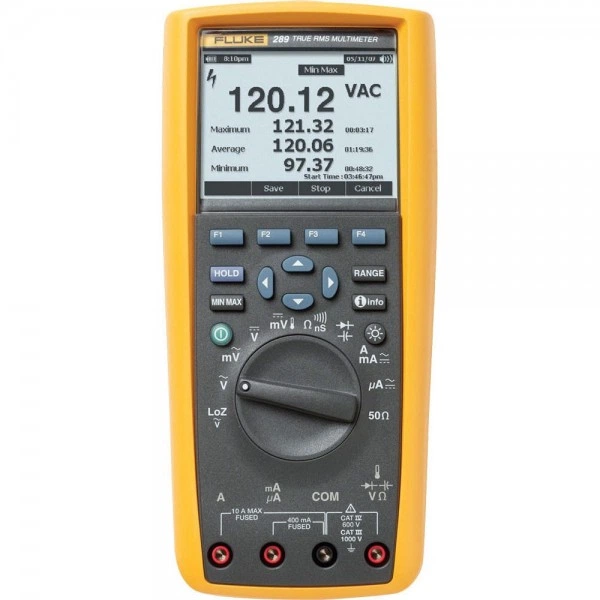

- Расширенная функция регистрации минимальных, максимальных и средних значений (Min/Max/Average), все данные отображаются на одном дисплее, с выводом на экран прошедшего и оставшегося времени
- Кнопка "i" — доступ к встроенной справочной системе
- Двухполюсный диапазон 50 Ом с разрешением 1 мОм и током источника 10 мА
- Фильтр низких частот (Low Pass), обеспечивающий точные измерения напряжения и частоты в приводах с регулируемой скоростью
- LoZ Volts. Функция измерения напряжения при низком полном входном сопротивлении, исключающая влияние блуждающих напряжений
- Большой дисплей с разрядностью 50 000 (¼ VGA) с белой подсветкой. На дисплее может одновременно отображаться информация о нескольких наборах результатов измерений.

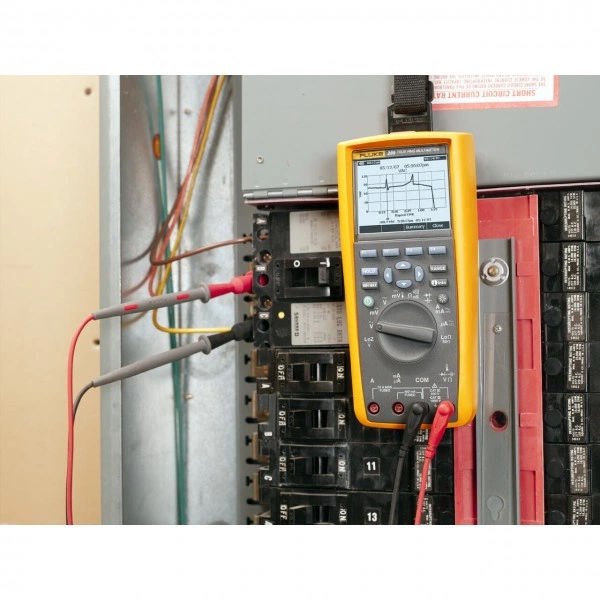

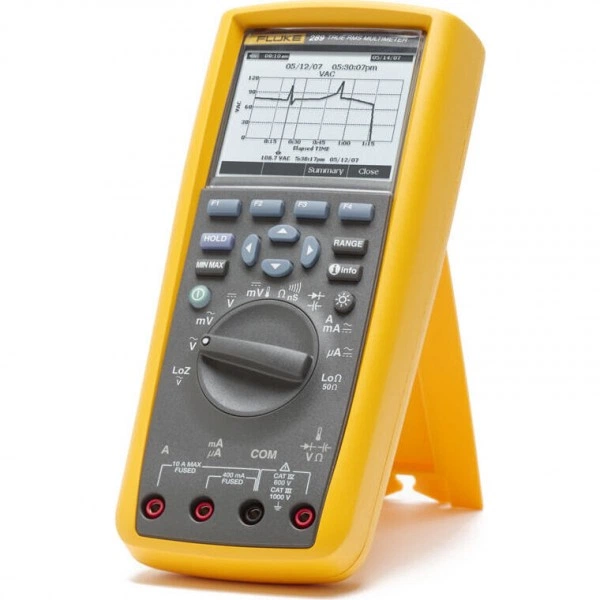

- Функция регистрации данных с опцией TrendCapture - ключевой элемент для быстрого документирования характеристик исследуемого оборудования, процессов или систем путем автоматического мониторинга, пока вы работаете над другими проектами. Функция отображает результаты измерений в виде непрерывной линии и позволяет выявлять аномалии сигнала по времени с использованием до 10 000 сохраненных показаний. Встроенная функция TrendCapture позволяет просматривать регистрируемые показания без использования ПК (Программное обеспечение и кабель для подключения к компьютеру - опция).
- Регистрация отдельных сеансов измерений или непрерывная регистрация данных в течение более 200 часов Эта функция полезна для определения рабочих характеристик исследуемого оборудования или для автоматического мониторинга.
- Кнопка "i-info" для удобства вызова встроенной справки по функциям измерений. Появились сомнения относительно какой-либо функции? Перейдите к этой функции и нажмите кнопку “i”.
- Сохраненным результатам полевых измерений можно присваивать имена и вызывать из памяти
- Часы реального времени – для автоматического включения в сохраненные данные времени снятия показаний
- Возможность обновления и расширения функций прибора в полевых условиях позволяют добавлять новые функции без вывода приборов из эксплуатации
- Функция регистрации событий и трендов - Обеспечивает обнаружение нерегулярных сбоев оборудования и позволяет получить профили нагрузок.
- Новинка - Многоязычный интерфейс
- Функциональные клавиши, кнопки прокрутки и простая навигация в меню для доступа к дополнительным функциям измерений. Создает также пользовательские отображения.
- Основная погрешность 0,025 % по постоянному току
- Частотный диапазон составляет 100 кГц
- Измерения истинного среднеквадратического значения переменного тока и напряжения для комплексных сигналов и нелинейных нагрузок
- Измерение до 10 A (20 A в течение 30 секунд; 10 A непрерывно)
- Диапазон измерения емкостей до 100 мФ
- Функция измерения температуры
- Режим относительных измерений дает возможность учета сопротивления измерительных проводов при измерении низкоомных или емкостных сопротивлений
- Фиксация пиковых значений обеспечивает регистрацию переходных процессов длительностью до 250 мкс

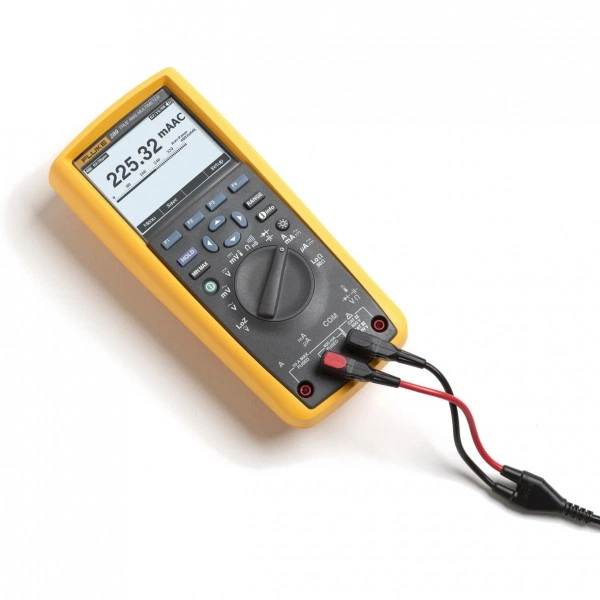

- Высококачественные тестовые провода и зажимы типа "крокодил" в комплекте
- Оптический интерфейс USB для связи с ПК позволяет с легкостью загружать записанные данные на ПК при помощи программы FVF (не входит в комплект поставки).
- Кнопки навигации позволяют пользователю быстро перемещаться по меню и прокручивать информационные тексты.
- Встроенная память позволяет сохранять результаты автономной регистрации данных в течение более 200 часов
- Мин/Макс/Среднее с отметкой времени для регистрации колебаний сигналов
- Функция LoZ Volts. Вход с низким входным сопротивлением позволяет исключить ложные показания из-за наводок. Это также рекомендуемый режим для проверки наличия или отсутствия напряжения на проводниках.

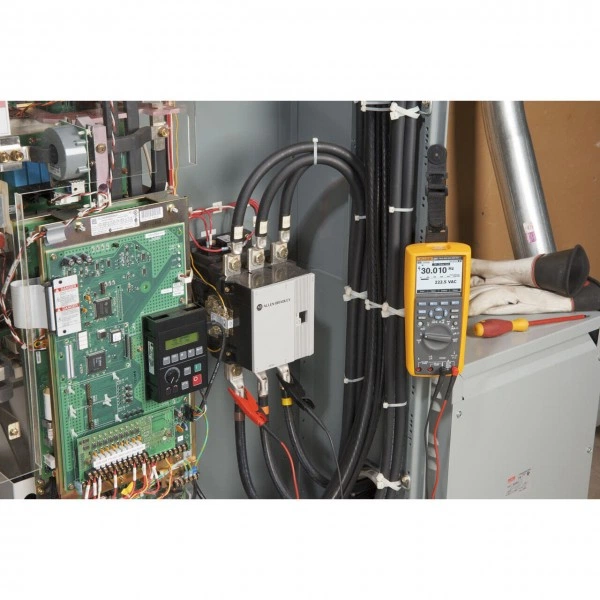

- Фильтр низких частот (Low Pass) обеспечивает точные измерения напряжения и частоты в приводах с регулируемой скоростью и другом оборудовании с высоким уровнем электрических помех.
- Диапазон 50 Ом - полезен для измерения и сравнения сопротивлений обмоток электродвигателей, других малых сопротивлений, а также для определения сопротивлений перехода. Двухполюсный диапазон 50 Ом с разрешением 1 миллиом и током источника 10 мА.
- Цифровой мультиметр серии 280 создан для специалистов, предпочитающих работать с самыми совершенными приборами
- Новые цифровые мультиметры Fluke 287/289 для измерения истинных среднеквадратичных значений разработаны для профессионалов высшего класса в своей области.
- Приборы данной серии пришли на замену устройствам серии 180 и, помимо всех прежних функций, они оснащены новыми функциональными возможностями.
- Функция TrendCapture позволяет инженерам и техническим специалистам гораздо быстрее устанавливать неисправности, например, во время проведения профилактического и предупредительного ремонта.
- Основные характеристики приборов Fluke 287/289:
- Модель Fluke 289 обладает дополнительными возможностями:

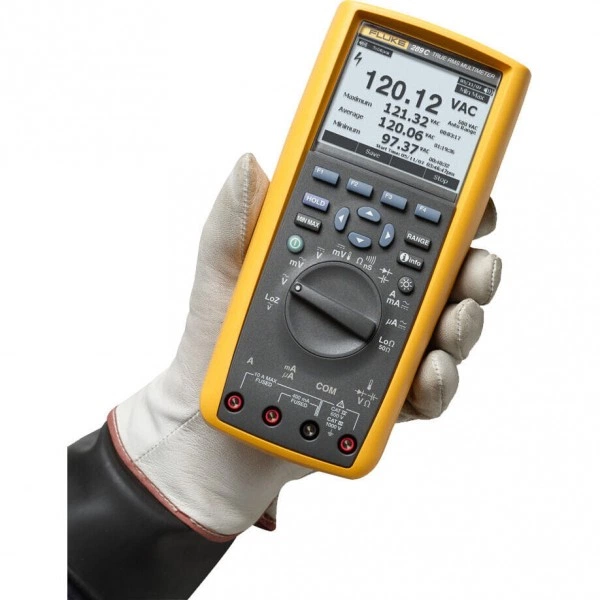

- Обе модели приборов Fluke оснащены большим 3,5" дисплеем с разрядностью 50 000 (графическая матрица 1/4 VGA), на котором одновременно могут отображаться несколько видов измерительных данных.
- Измерение истинных среднеквадратичных значений напряжения и тока (True-rms)
- Новые приборы Fluke позволяют сохранять в памяти до 15000 результатов измерений.
- Для обеспечения точности измерений нелинейных сигналов предусмотрен режим измерения истинных среднеквадратичных значений напряжения и тока (True-rms).
- Приборы позволяют измерять емкости в диапазоне до 50 мФ и токи до 10 А (или 20 А в течение 30 секунд).
- Возможность фиксации пиковых значений обеспечивает регистрацию переходных процессов длительностью до 250 мкс.
- Оба прибора обеспечивают непрерывную работу от аккумулятора в течение 200 часов.
- Частотный диапазон прибора Fluke 287 составляет 100 кГц при основной погрешности 0,025% по постоянному току.
- Приборы Fluke 287/289 выдерживают кратковременные выбросы напряжения до 8000 В, возникающие при коммутации нагрузок и отключении промышленных систем электропитания, и полностью соответствует требованиям стандартов безопасности IEC (вторая редакция) и ANSI.

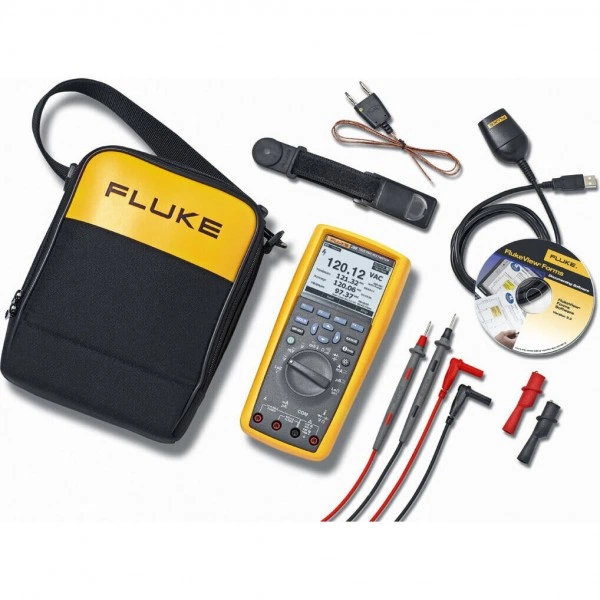

- Оба устройства Fluke 287 и Fluke 289 поставляются вместе с комбинированными наборами FlukeView® Forms.
- Набор Fluke 287/FVF Набор Fluke 289/FVF
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 1000 |
| Максимальный ток AC, А | 10 |
| Измеряемая температура | −200…+1350 °C |
| Категория безопасности | CAT III 1000 В / CAT IV 600 В |
| True RMS | Да |
| Габариты | 22,2 см x 10,2 см x 6 см |
| LoZ | Да |
| Частота | Да |
Применение

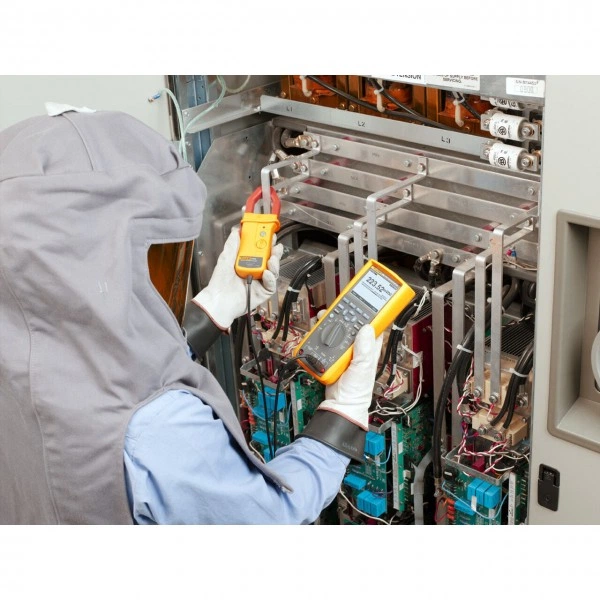

На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Комплектация и совместимость
Комплект поставки
- Цифровой мультиметр Fluke 289/FVF1 шт.
- Документация1 шт.
