Основная информация о мультиметре
Мультиметр. Электрические измерения.
- Напряжение AC/DC
- 600 В
- Ток AC/DC
- 10 А
- Защита
- IP40
Назначение и исполнение

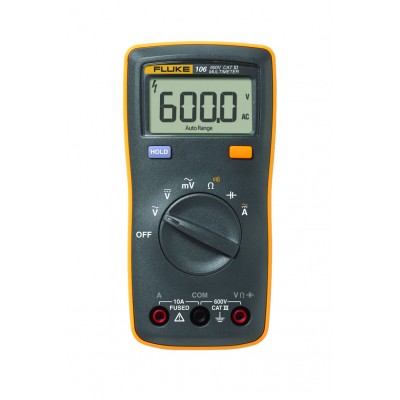

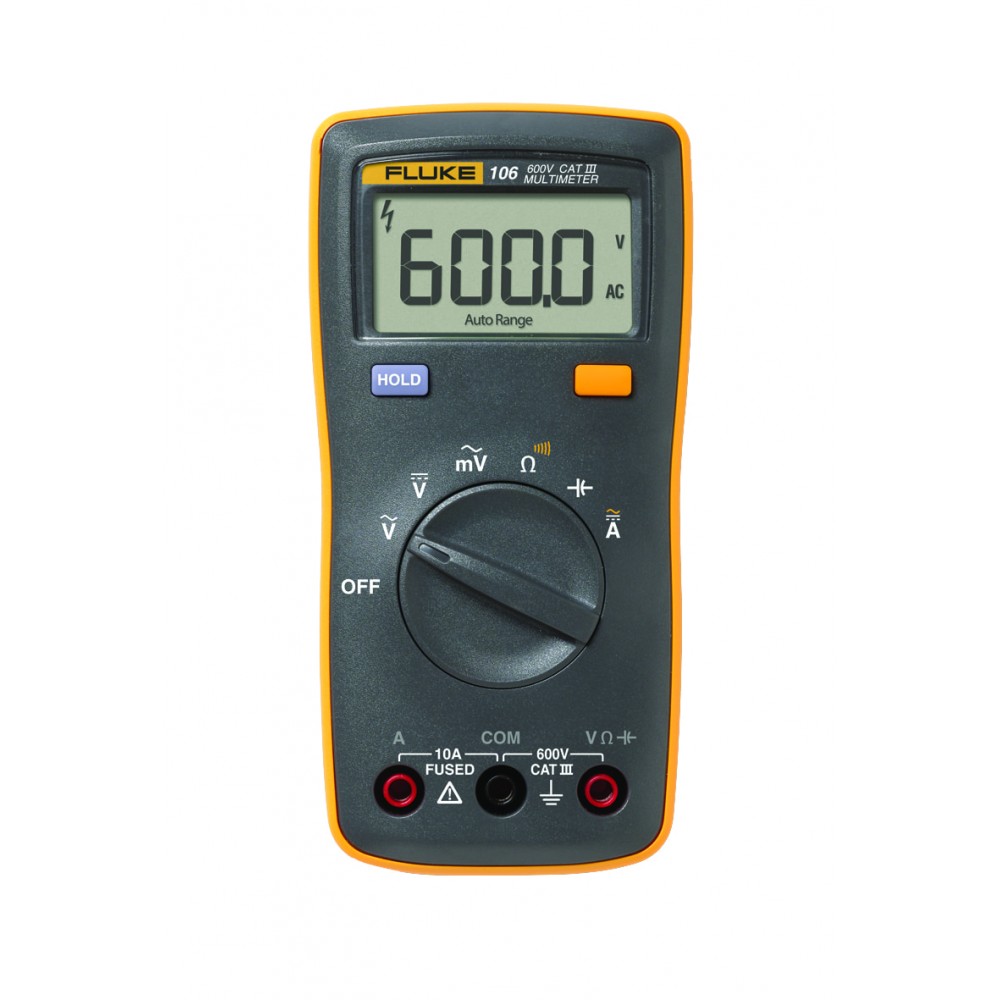

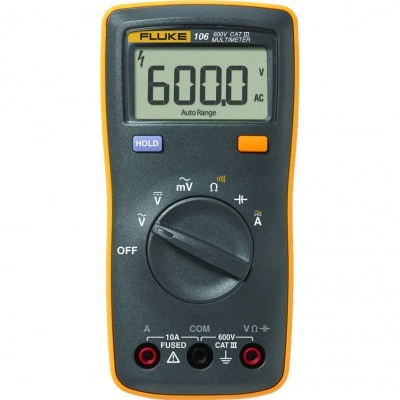

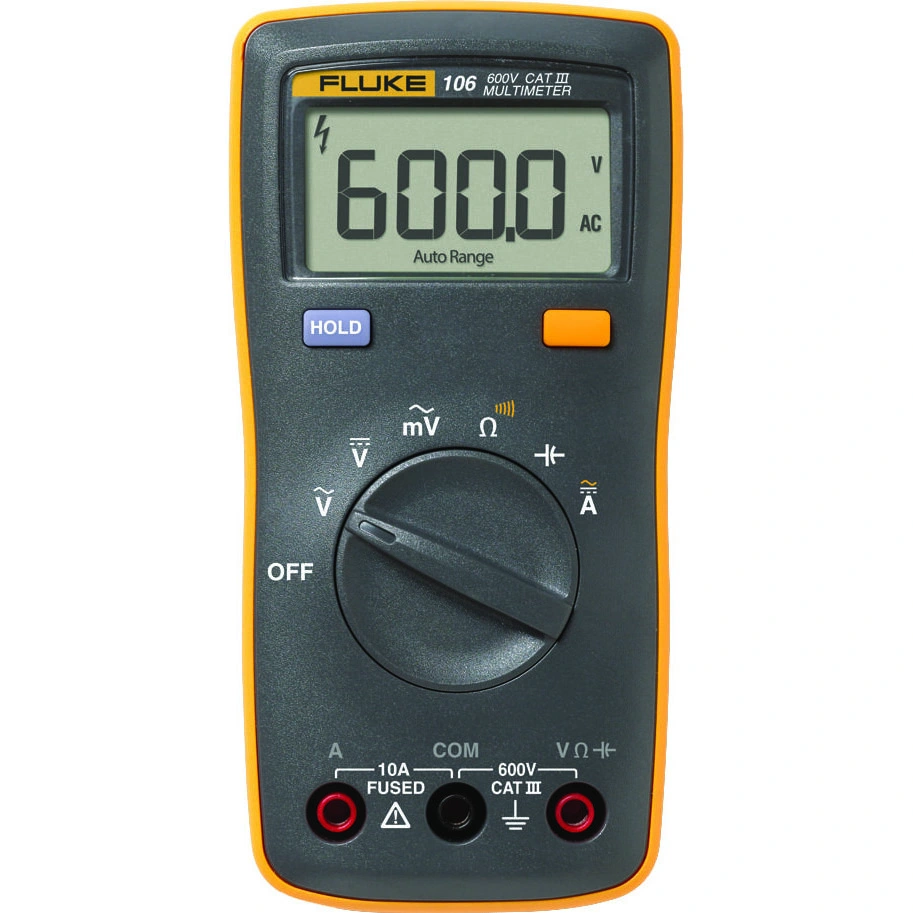

Мультиметр FLUKE 106 с поверкой. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 106
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Максимальное напряжение между любой клеммой и потенциалом земли 600 В
- ЖК-дисплей 6000 отсчетов, скорость обновления – 3/с
- Тип элемента питания 2 AAA, NEDA 24 А, IEC LR03
- Ресурс батареи Минимум 200 часов
- Условия эксплуатации от 0 °C до 40 °C
- Хранения от -30 °C до +60 °C
- Относительная влажность:
- Рабочая влажность Без конденсации, если <10 °C ≤90 % при 10–30 °C; ≤75 % при 30–40 °C
- Рабочая влажность, в диапазоне 40 Мом ≤80 % при 10–30 °C; ≤70 % при 30–40 °C
- Температурный коэффициент 0,1 X (нормируемая погрешность) / °C (< 18 °C или > 28 °C)
- Защита предохранителей для токовых входов: предохранитель FAST на 11 А, 1000 В, только деталь, указанная Fluke
- Размеры (Д х Ш х В) 142 мм x 69 мм x 28 мм
- Степень защиты IEC 60529: IP 40
- Безопасность IEC 61010-1: 600 В CAT III, степень загрязнения 2
- Поле электромагнитного излучения IEC 61326-1: Портативный
- Цифровой мультиметр Fluke 106 подстраивается под ваш стиль работы!
- Мультиметры Fluke 106 и Fluke 107 позволяют измерить значения различных электрических параметров такие как: напряжение постоянного и переменного тока до 600В, сопротивление до 40 МОм, емкость до проверить целостность, емкость до 1000мкФ, частота переменного тока до 100кГц.
- Мультиметры Fluke 106, Fluke 107 обладают встроенными входными клеммами для измерений силы переменного и постоянного тока до 10 А , функцией удержания показаний.
- В мультиметре Fluke 107, в отличие от модели Fluke 106, имеется дисплей с подсветкой и реализована функция измерения коэффициента заполнения.
- • Входная клемма для измерений переменного и постоянного тока силой до 10 А и тока
- • Дисплей с подсветкой (только на 107)
- • Проверка диодов, а также измерения частоты и коэффициента заполнения (только на 107)
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 600 |
| Максимальный ток AC, А | 10 |
| Емкость | 1000 мкФ |
| Класс защиты IP | IP40 |
| Исполнение | С поверкой |
| Степень защиты IEC 60529 | IP 40 |
| Ресурс батареи | Минимум 200 часов |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Условия измерений
- Указанная пПогрешность указана сроком на действительна в течение 1 года после калибровки, при рабочей температуре от 18 C до 28 C и относительной влажности от 0 % до 75 %.
- Характеристики погрешности определяются по формуле: ±([% Показаний] + [Цифра самого младшего разряда])
Комплектация и совместимость
Комплект поставки
- Цифровой мультиметр Fluke 1061 шт.
- Измерительные провод1 шт.
- 2 Батареи AAA (установлены)1 шт.
- Руководство пользователя1 шт.
