Основная информация о мультиметре
Мультиметр. Электрические измерения.
- Напряжение AC/DC
- 1000 В
- Ток AC/DC
- 10 А
- Температура до
- 1090 °C
- Измерение AC
- True RMS
Назначение и исполнение

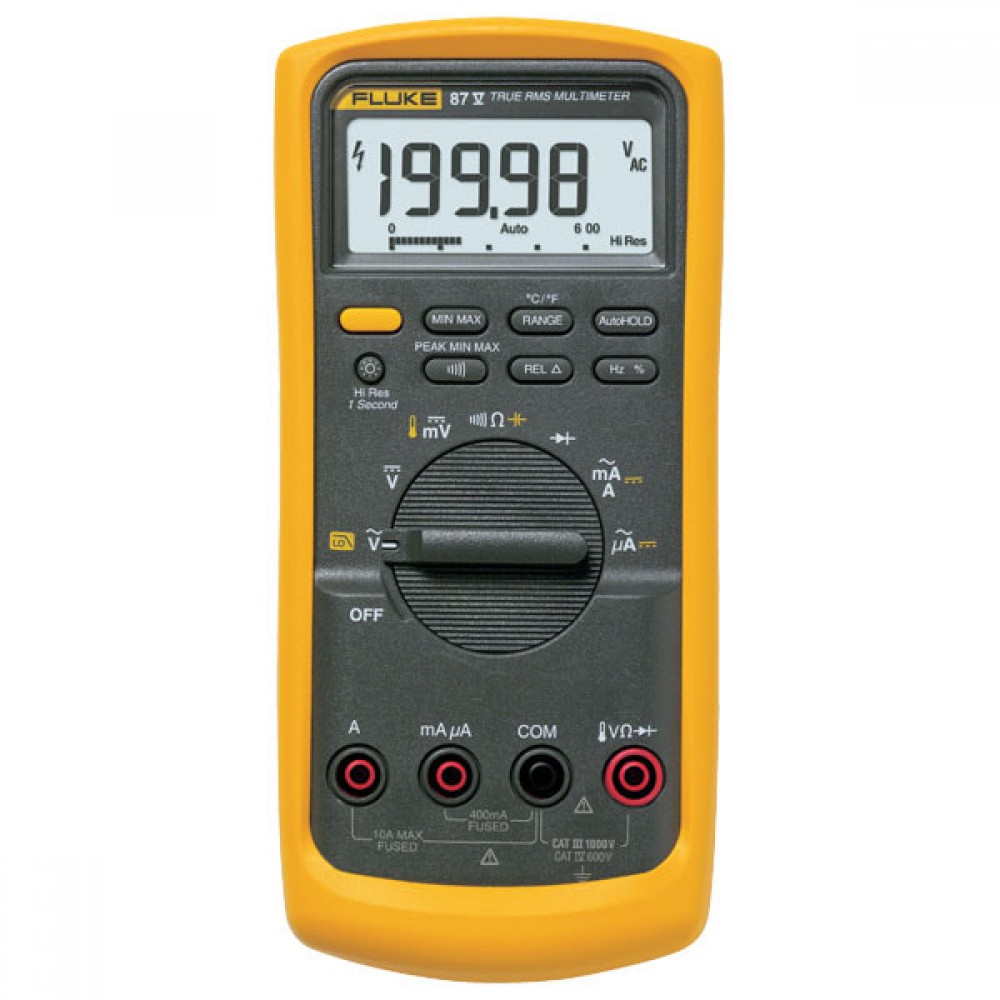

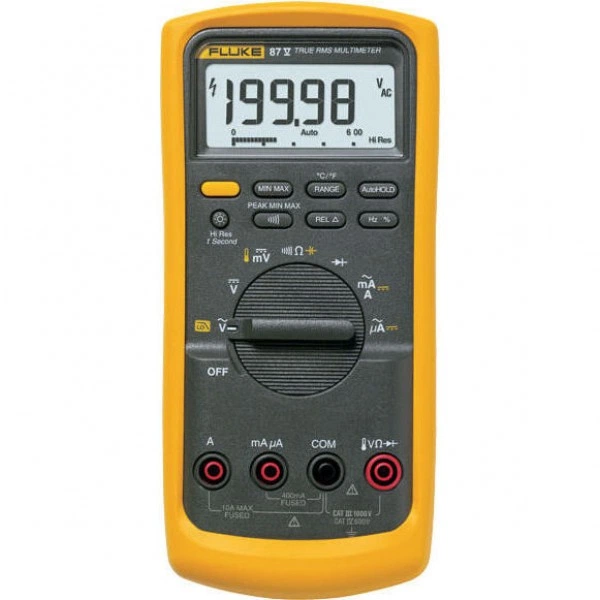

Мультиметр FLUKE 87v. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 87v
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Уникальная функция точного измерения напряжения переменного тока сигналов широтно-импульсной модуляции с высоким уровнем шума. Точное измерение приводов с регулируемой скоростью и на контактах электродвигателя
- Точное измерение частоты (скорости электродвигателя). На точность измерения частоты не влияет несущая частота привода с регулируемой скоростью
- Измерьте силу переменного тока при помощи дополнительных токовых клещей
- Сравните с показаниями на экране 87V при измерении на приводе с регулируемой скоростью
- Специальное устройство блокирует сильный высокочастотный шум, производимый мощными системами электроприводов
- Fluke 87V относится к серии индустриальных электронных тестеров Fluke-80 пятого поколения.
- Расширенная полоса пропускания до 20 кГц при измерении величины переменного тока и напряжения позволяет использовать Fluke 87V в ходе проверки и обслуживания радиооборудования и цифровых систем.
- Так как Fluke 87V обладает высокой точностью, сопоставимой с приборами лабораторного назначения, с его помощью можно эффективно обслуживать прецизионное оборудование.
- Как прибор True-RMS класса, мультиметр Fluke 87V обеспечивает высокую точность при измерении переменных сигналов, форма которых отличается от синусоидальной вследствие искажений, вносимых, к примеру, инверторами, промышленными приводами с частотным управлением и другим оборудованием большой мощности.
- С помощью функции пиковых измерений, позволяющей фиксировать величину кратковременных выбросов, Fluke 87V позволяет контролировать переходные процессы в ходе проверки правильности работы коммутационных устройств, подключающих оборудование большой мощности.
- Промышленный мультиметр Fluke 87V оснащен температурным измерителем, работающим с подключаемым контактным зондом-термопарой К-типа, что позволяет производить проверку тепловых режимов оборудования и систем, а также контролировать степень нагрева отдельных их элементов.
- Все входы защищены в соответствии со стандартами ANSI/ISA S82.01 и EN61010-1 CAT IV 600V и CAT III, 1000 V.
- Они могут выдерживать импульсы до 8 000 В и снижают риски, связанные с выбросами и скачками напряжения.
- А новый Fluke 87V разработан специально для работы с этими комплексными сигналами.
- Сложные сигналы широтно-импульсной модуляции электроприводов не являются проблемой для Fluke 87V
- Пробный анализ выходного напряжения электропривода с широтой-импульсной модуляцией и частотой 50 Гц.
- Измерение напряжений до 100 В с импульсами длительностью 50 мкс может вызвать ошибки в работе некоторого измерительного оборудования
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 1000 |
| Максимальный ток AC, А | 10 |
| Измеряемая температура | -200,0°C - 1090°C |
| Категория безопасности | CAT III 600 В |
| True RMS | Да |
| Габариты | 201 x 98 x 52 мм (с футляром) |
| Масса | 355 г |
| Емкость | 9 мкФ |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Комплектация и совместимость

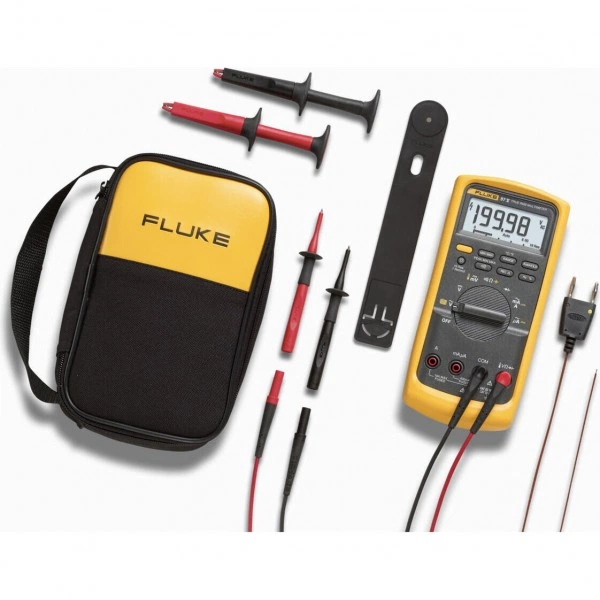

Комплект поставки
- Мультиметр 87V1 шт.
- Набор тестовых проводов TL751 шт.
- Зажимы типа «крокодил» AC1751 шт.
- Батарея 9 В (установлена)1 шт.
- Температурный зонд 80 BK1 шт.
- Футляр1 шт.
