Основная информация о мультиметре
True RMS, регистрация и графический просмотр трендов. Для подробной диагностики электрических и электронных систем.
- Предел AC/DC
- 1000 В
- Дисплей, отсчетов
- 50 000
- Предел сопротивления
- 500 МОм
- Запись данных
- Тренды
Назначение и исполнение

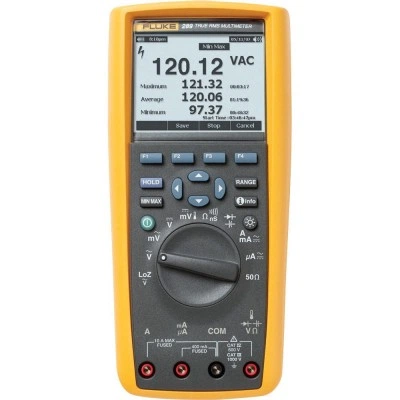

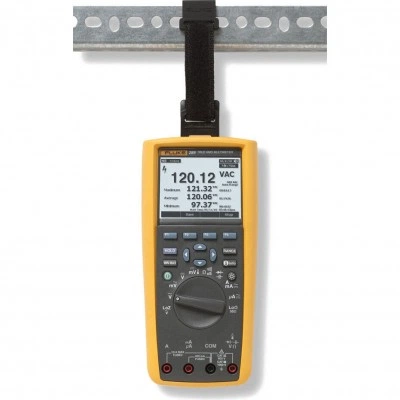

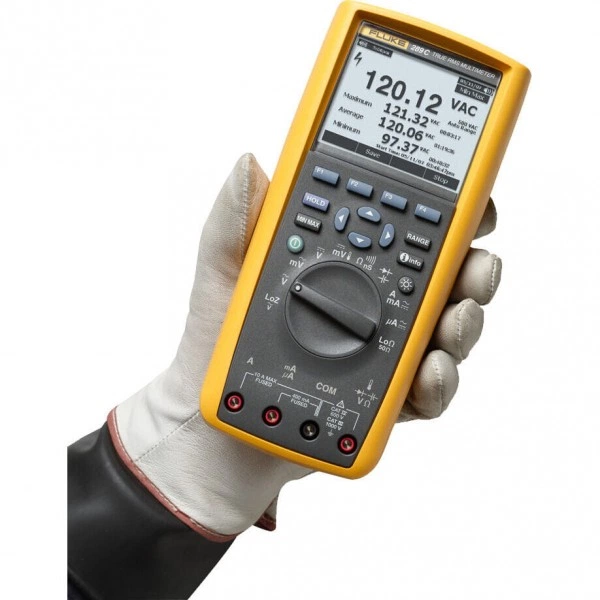

Цифровой мультиметр FLUKE 289. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 289
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 1000 |
| Максимальный ток AC, А | 10 |
| Измеряемая температура | −200…+1350 °C |
| Категория безопасности | CAT III 1000 В / CAT IV 600 В |
| True RMS | Да |
| Габариты | 22,2 см x 10,2 см x 6 см |
| LoZ | Да |
| Частота | Да |
Применение

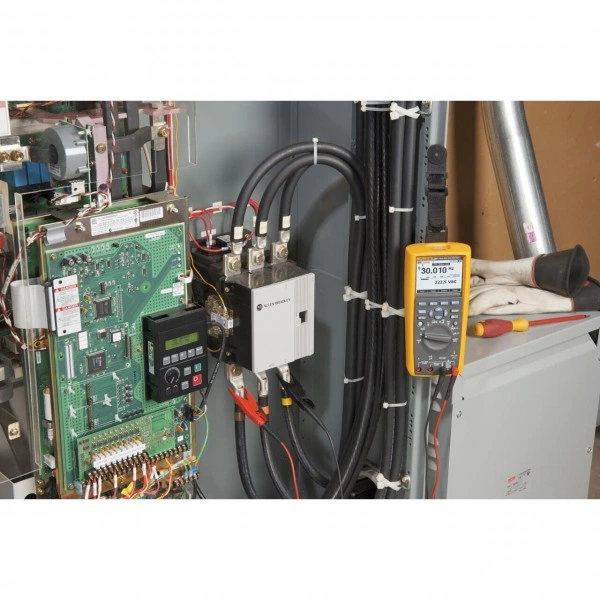

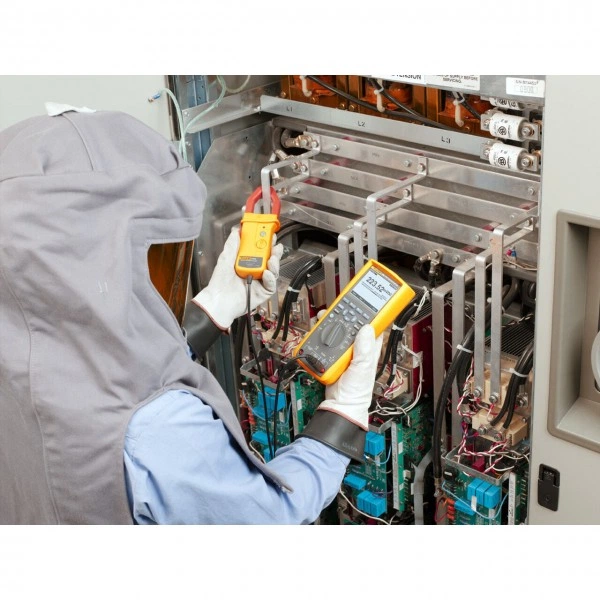

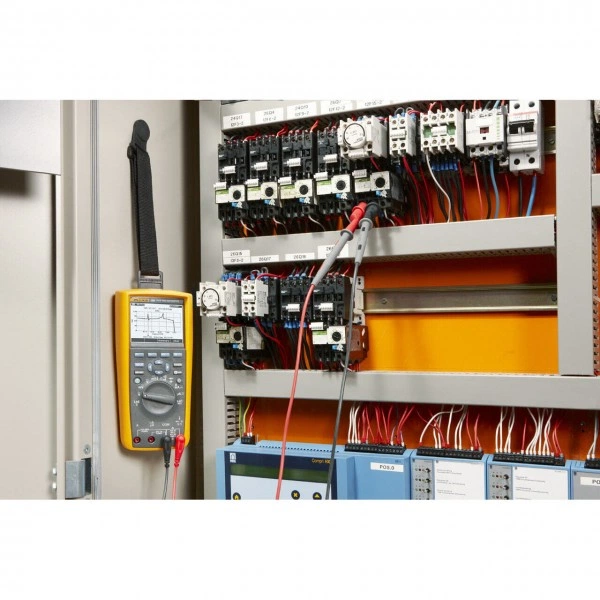

На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Измерения и диагностика

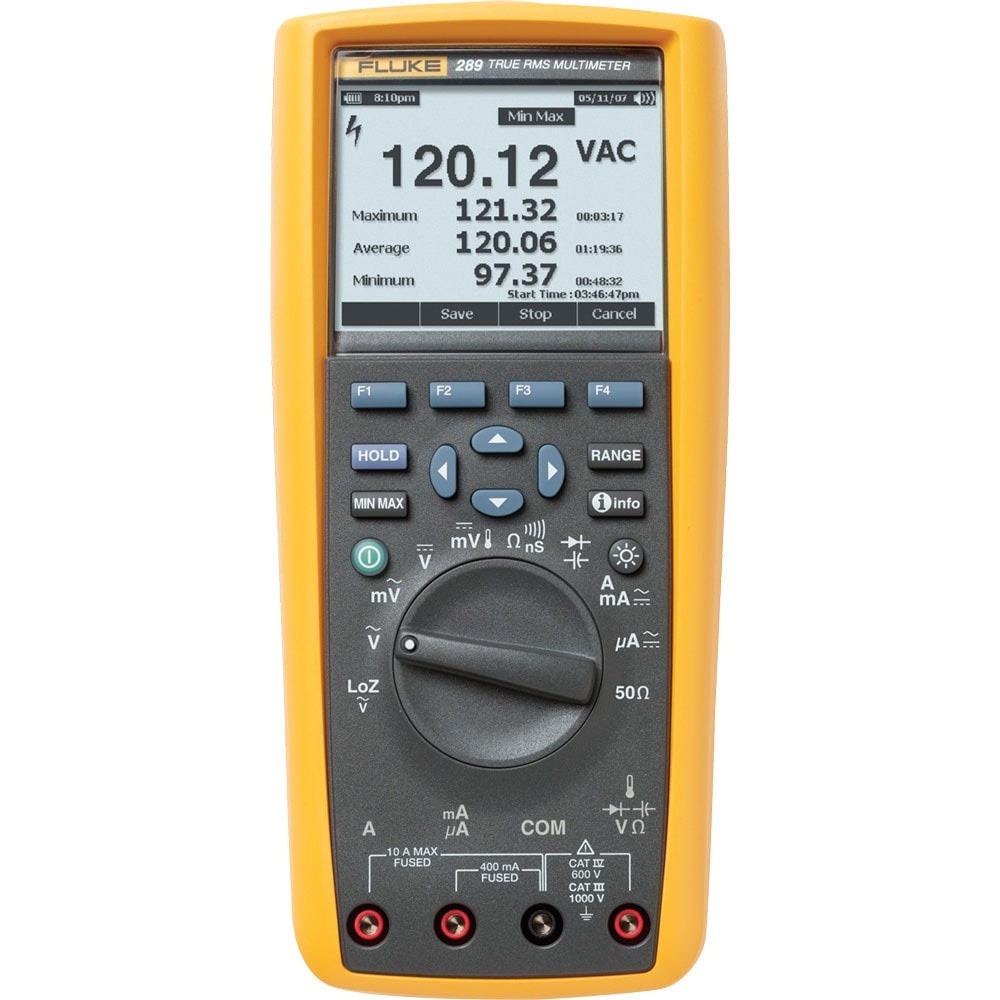

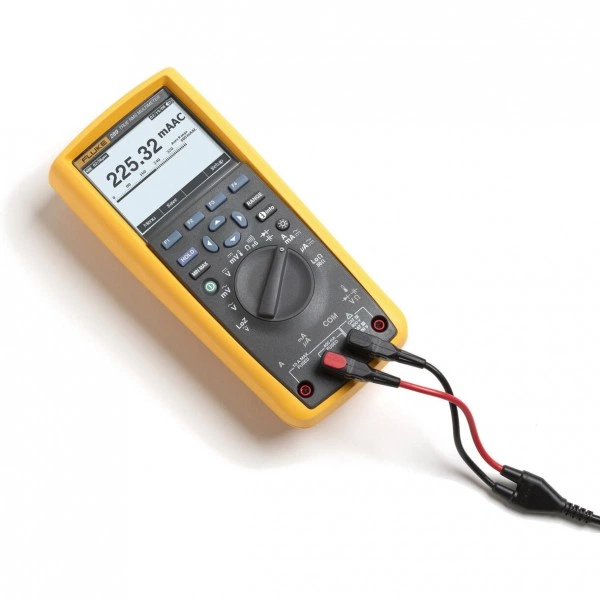

FLUKE 289 объединяет измерение напряжения, тока, сопротивления, емкости, частоты и температуры с регистрацией изменений во времени. Прибор предназначен для диагностики электронных цепей, промышленной автоматики, распределительного и электромеханического оборудования. Его особенность — возможность наблюдать поведение сигнала дольше одного ручного измерения, а затем разбирать зарегистрированные изменения на собственном экране.
Измерение переменного напряжения и тока выполняется методом True RMS. Это важно при работе с сигналами, форма которых отличается от синусоидальной: показание соответствует истинному среднеквадратичному значению в пределах частотных и амплитудных условий выбранного режима. Для переменного тока указана полоса True RMS до 100 кГц. Пределы напряжения AC и DC достигают 1000 В, основной токовый вход рассчитан на измерения до 10 А; кратковременный режим 20 А допускается только на условиях руководства.

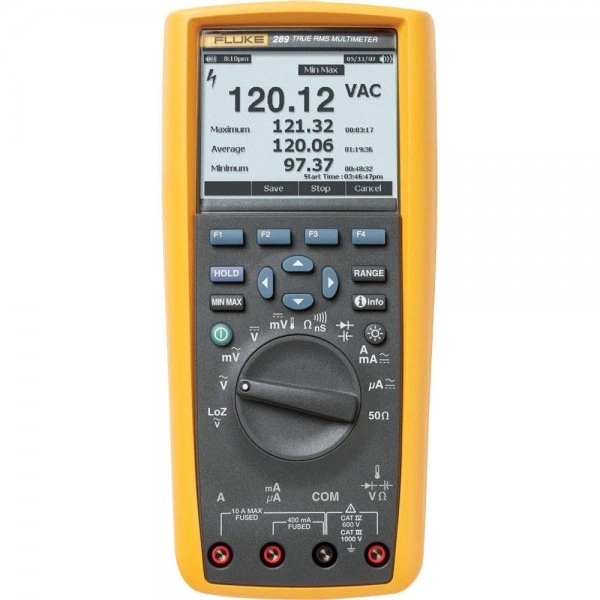

Графический дисплей 1/4 VGA рассчитан на 50 000 отсчетов и отображает несколько связанных показаний. Белая подсветка имеет два уровня яркости. Программируемые клавиши, встроенная справка i-info и сохраняемые пользовательские настройки помогают работать с расширенными режимами без постоянного обращения к внешнему компьютеру.
Тренды на экране

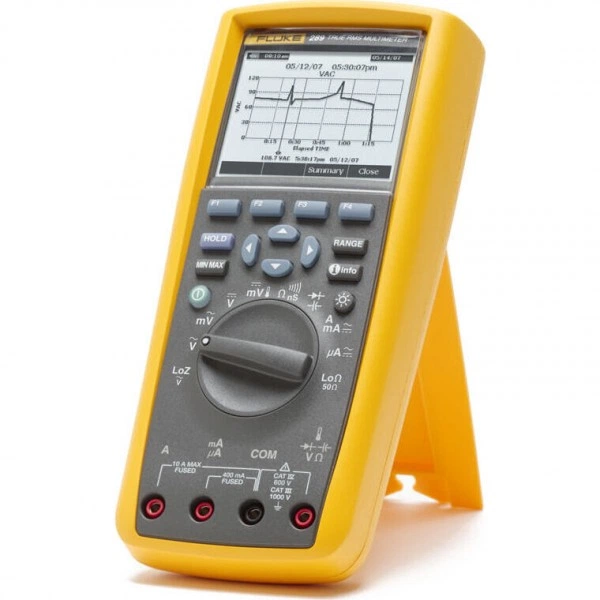

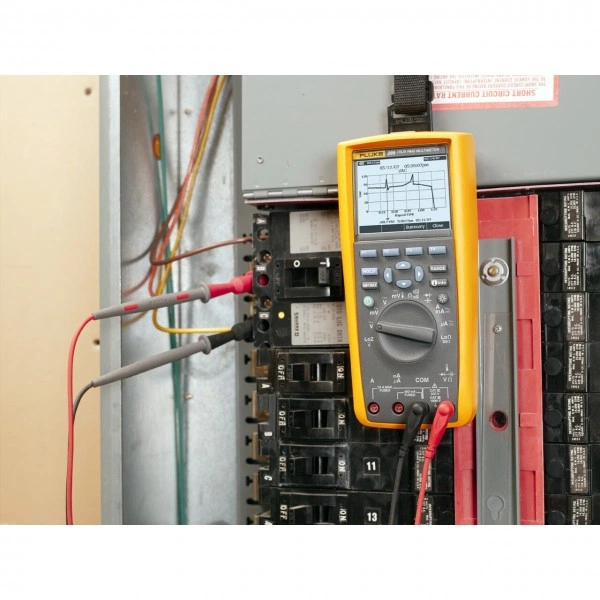

TrendCapture превращает запись измерений в график, по которому можно просмотреть изменение сигнала и найти время появления отклонения. Результат остается доступен на мультиметре: перенос данных на ПК нужен для последующей обработки и отчетности, а не для первого просмотра тренда. В записи сохраняется временная привязка, отдельным сохраненным измерениям можно присваивать имена.
Память распределяется между интервалами регистрации и событиями. Руководство указывает до 10 000 записанных интервалов, а предельное число событий определяет как 15 000 минус число интервалов. Поэтому эти числа описывают разные части одного сеанса. Доступный объем также зависит от уже занятых областей памяти. Длительность сеанса задается от одной минуты до 99 дней 23 часов 59 минут; фактическую автономность дополнительно ограничивает питание.

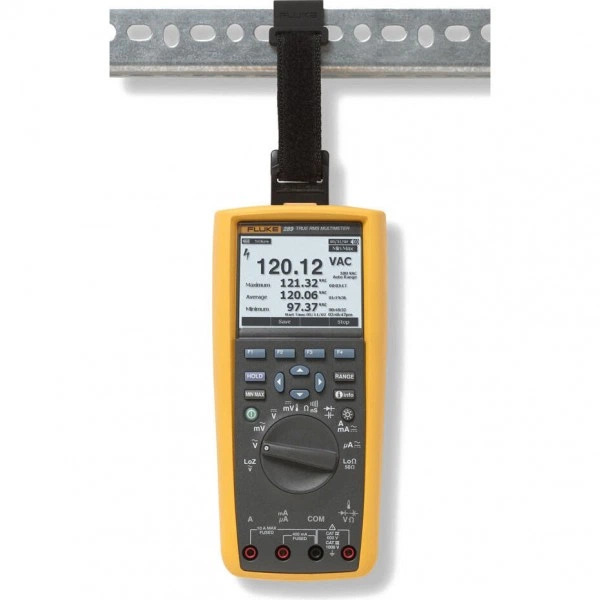

Режимы MIN/MAX/AVG собирают минимальное, максимальное и среднее значения с учетом времени. Фиксация пиков предназначена для переходных процессов длительностью от 250 мкс. Auto/Touch HOLD удерживает стабильные показания, а относительный режим позволяет учитывать исходный уровень измерения. Настраиваемые пороги регистрации помогают выделять события с заданным изменением сигнала.
LoZ и фильтр частот
В режиме LoZ измерение напряжения выполняется с низким входным сопротивлением. Такой режим применяется для проверки показаний, на которые могут влиять наведенные напряжения. Входное сопротивление меняет условия взаимодействия прибора с цепью, поэтому выбор режима связан с задачей измерения и свойствами проверяемого объекта.
Фильтр низких частот предназначен для измерения напряжения и частоты на выходах приводов с регулируемой скоростью и на оборудовании с электрическими помехами. Для сравнения результатов важно сохранять одинаковый режим фильтрации. Отдельный двухпроводный диапазон 50 Ом имеет разрешение 1 мОм и ток источника 10 мА; он полезен при сопоставлении малых сопротивлений контактов и обмоток.
Модель также поддерживает измерение проводимости, проверку диодов и звуковую прозвонку. Функции частоты, коэффициента заполнения и длительности импульса помогают описывать периодические сигналы несколькими параметрами. Каждая функция имеет собственные диапазоны, разрешение и условия погрешности.
Диапазоны измерений
Для напряжения постоянного и переменного тока предусмотрены диапазоны от милливольтных до 1000 В. Токовые измерения охватывают микроамперные, миллиамперные и амперные диапазоны. При оценке точности учитывают выбранную функцию, частоту, разрешение и добавку в отсчетах: одна базовая величина погрешности не описывает все условия измерения.
Сопротивление измеряется до 500 МОм, проводимость — до 50 нСм. Диапазон емкости достигает 100 мФ. Частотные диапазоны охватывают значения до 999,99 кГц. Разрешение меняется при переключении предела; для низких сопротивлений отдельно используется диапазон 50 Ом.
В режиме температуры прибор поддерживает диапазон −200…+1350 °C без учета ограничений подключенного датчика. Доступный диапазон всей измерительной системы определяется также термопарой и ее исполнением. Погрешность датчика учитывают отдельно от погрешности мультиметра. Для точных температурных измерений имеют значение стабильность окружающей среды и время установления режима.
Запись и подключение
Оптически развязанный интерфейс позволяет передавать данные на компьютер при использовании совместимого соединителя и программного обеспечения. FlukeView Forms предназначено для документирования, хранения и анализа результатов. Кабель и программный пакет для ПК зависят от выбранного комплекта поставки; наличие интерфейса в приборе само по себе не означает включение этих принадлежностей в базовую позицию.
Подключение к Fluke Connect возможно через дополнительный инфракрасный соединитель ir3000 FC. Беспроводной модуль приобретается отдельно. При выборе такой схемы проверяют поддержку соединителя, приложения и конкретного способа обмена данными. Сам мультиметр сохраняет возможность локальной регистрации и просмотра трендов.
Эксплуатация и защита
Для FLUKE 289 указаны категории измерений CAT III 1000 В и CAT IV 600 В; максимальное напряжение между клеммой и землей — 1000 В. Категорию рассматривают вместе с допустимым напряжением и характеристиками используемых проводов и принадлежностей. Токовые входы защищаются предохранителями установленных производителем типов.
Рабочая температура составляет −20…+55 °C, температура хранения — −40…+60 °C. Допустимая влажность зависит от температуры: до 90 % в диапазоне 0…+37 °C, до 65 % при +37…+45 °C и до 45 % при +45…+55 °C. Корпус рассчитан на падение с высоты 1 м на условиях указанного стандарта; это не отменяет проверки состояния прибора после удара.
Питание обеспечивают шесть щелочных батарей AA. В технических условиях приведены минимум 100 часов работы и 200 часов в режиме регистрации. Размеры корпуса — 222 × 102 × 60 мм, масса — около 871 г. Эти параметры позволяют заранее оценить место прибора в переносном измерительном наборе.
Комплектация и совместимость
Комплект поставки
- Мультиметр FLUKE 289
- Провода TL71
- Держатель щупов
- 6 Батарей AA
