Основная информация о мультиметре
Мультиметр. Электрические измерения.
- Напряжение AC/DC
- 600 В
- Ток AC/DC
- 10 А
- Измерение AC
- True RMS
Назначение и исполнение

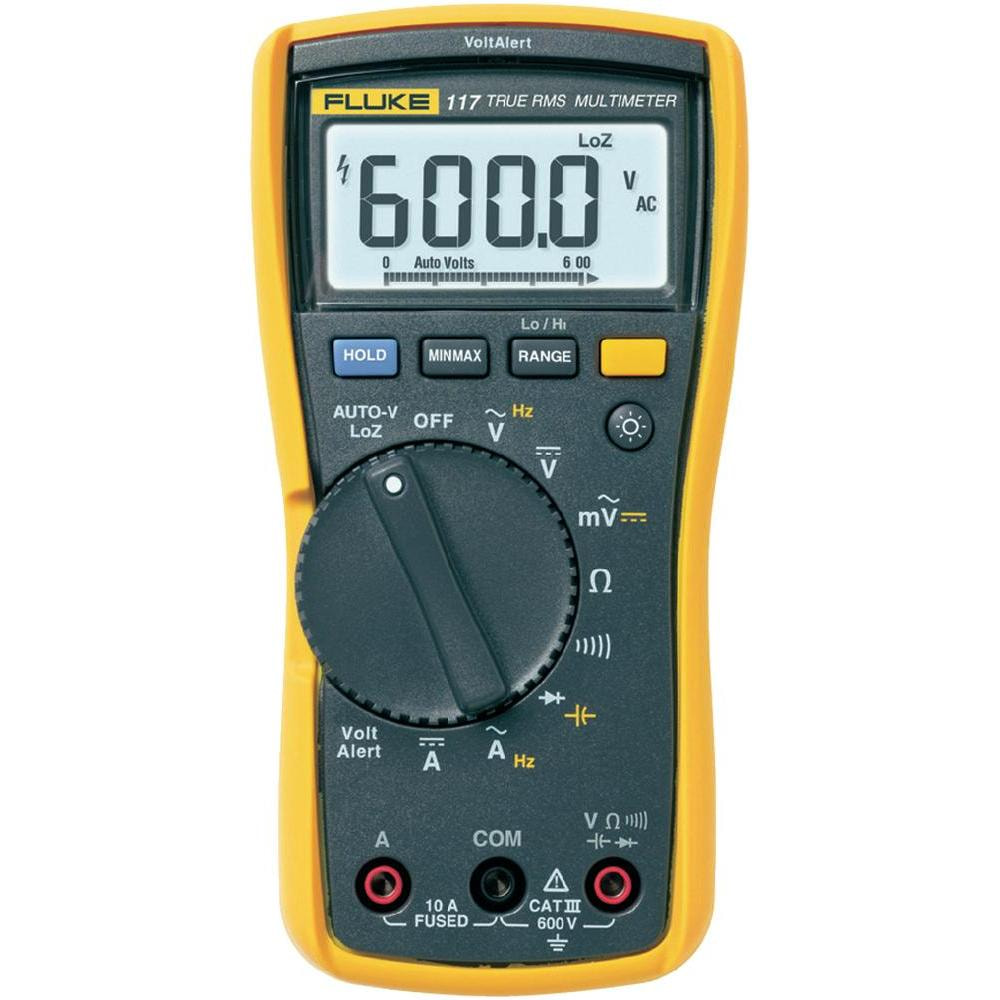

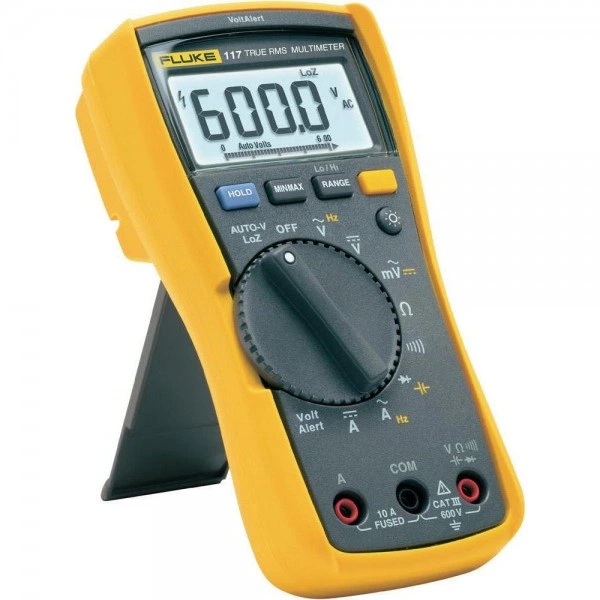

Мультиметр FLUKE 117. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 117
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Технология VoltAlert™ для бесконтактного обнаружения напряжений
- AutoVolt: автоматический выбор напряжения переменного/постоянного тока
- Низкое входное сопротивление: позволяет исключить ложные показания из-за наводок
- Большой ЖК дисплей с белой подсветкой для измерений в слабоосвещенных местах
- Точный измеритель истинных среднеквадратичных значений на нелинейных нагрузках
- Измерение токов до 20 А (кратковременно 30 секунд; 10 А непрерывно)
- Измерение сопротивления, частоты и емкости, проверка целостности цепи
- Мин/Макс/Среднее в течение всего процесса измерения для регистрации колебаний сигналов

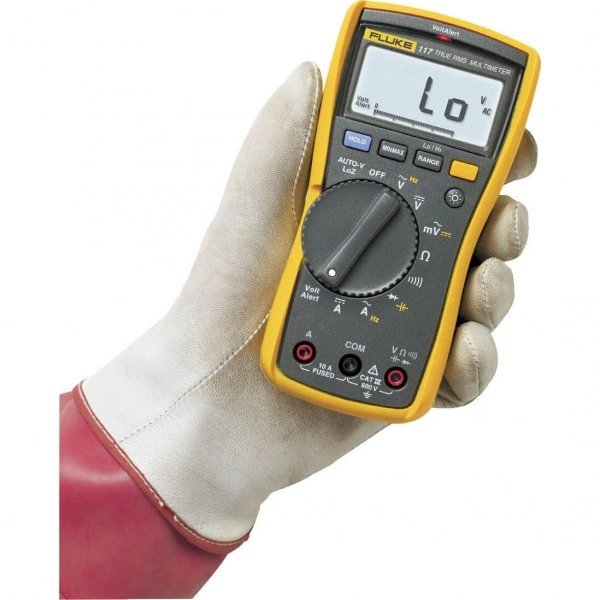

- Компактная эргономичная конструкция позволяет работать одной рукой
- Совместимость с дополнительно поставляемым магнитным держателем (ToolPak™) позволяет освобождать руки во время работы
- Категория безопасности CAT III 600 В
- В модели 117 имеется встроенная функция бесконтактного обнаружения напряжений, что позволяет работать быстрее.
- См. также Мультиметр Fluke 114, Мультиметр Fluke 115 и Fluke 116 для специалистов по системам обогрева, вентиляции и кондиционирования воздуха с функцией измерения температуры и микротоков.
- Fluke 117 – это универсальный мультиметр с возможностью определения среднеквадратических значений тока и напряжения.
- При компактных размерах, мультиметр Fluke 117 обладает высокой функциональностью, не уступая стационарным моделям: с его помощью можно измерять силу постоянного и переменного тока в широком диапазоне, напряжение, частоту, сопротивление и емкость, а также проверить диоды и контролировать целостность цепей.
- Особенностью модели Fluke 117 является наличие функции дистанционного выявления напряжения VoltAlert.
- Для производства токовых измерений цифровой тестер Fluke 117 оснащен отдельным входом, что который позволяет регистрировать силу постоянного и переменного тока большого номинала.
- При необходимости длительных измерений тока силой более 10 А следует использовать подключаемый бесконтактный датчик клещевого типа мВ/А, например, FLUKE I400.
- Для повышения безопасности токовых измерений вход электронного тестера Fluke 117 защищен от перегрузок плавким предохранителем.

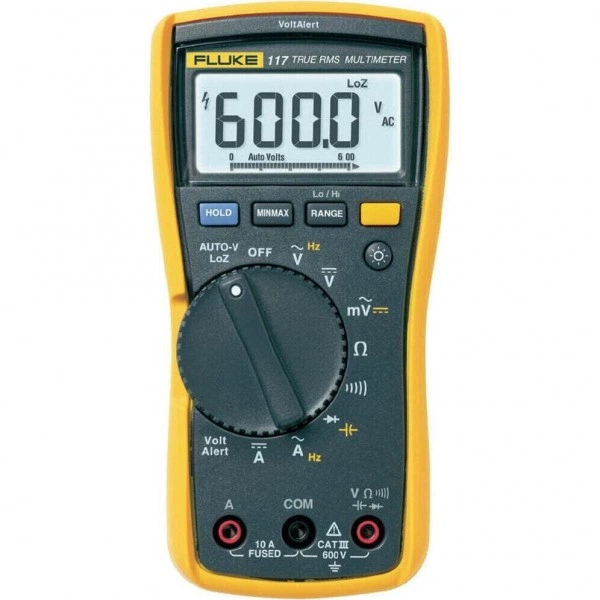

- Мультиметр Fluke 117 оснащен дисплеем большого размера с подсветкой, на котором одновременно отображается цифровой индикатор и линейная гистограмма, благодаря чему данная модель совмещает в себе функциональность цифрового измерителя и стрелочного аналогового прибора.
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 600 |
| Максимальный ток AC, А | 10 |
| True RMS | Да |
| Габариты | 167 x 84 x 46 мм |
| Масса | 550 г |
| Частота | 999 Гц |
| Емкость | 9999 мкФ |
| Сопротивление | 40 МОм |
Применение

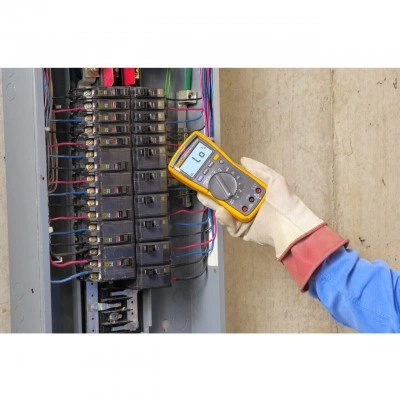

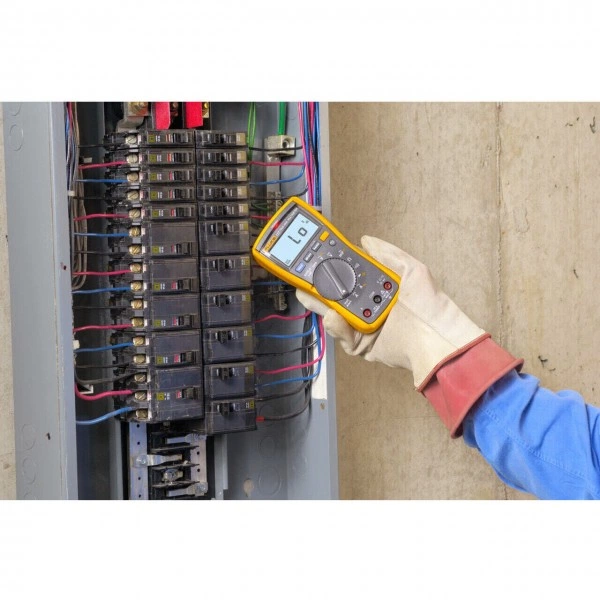

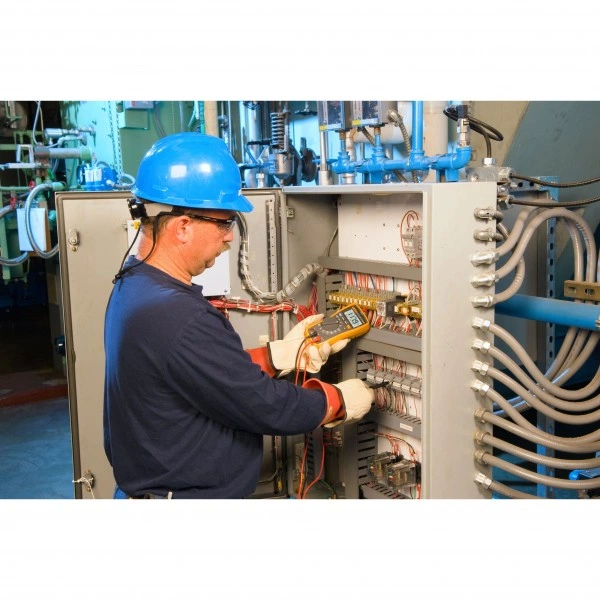

На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Условия измерений
- Примечания: 1) Все диапазоны переменного напряжения указаны от 1 % до 100% диапазона.
- Так как входные напряжения меньше 1 % диапазона не указываются, этот и подобные ему измерители истинных среднеквадратичных значений обычно показывают ненулевое напряжение при отсоединении или закорачивании измерительных проводов.
- Для напряжения в вольтах при коэффициенте формы ≤ 3 и 4000 единиц счета, линейное убывание до 1,5 полной шкалы.
- Измерение переменного напряжения в вольтах при сопряжении по переменному току.
- Режим Auto-V LoZ и измерение переменного напряжения в милливольтах при сопряжении по постоянному току. 2) Частота при сопряжении по переменному току, от 5 Гц до 50 кГц для переменного напряжения.
Комплектация и совместимость

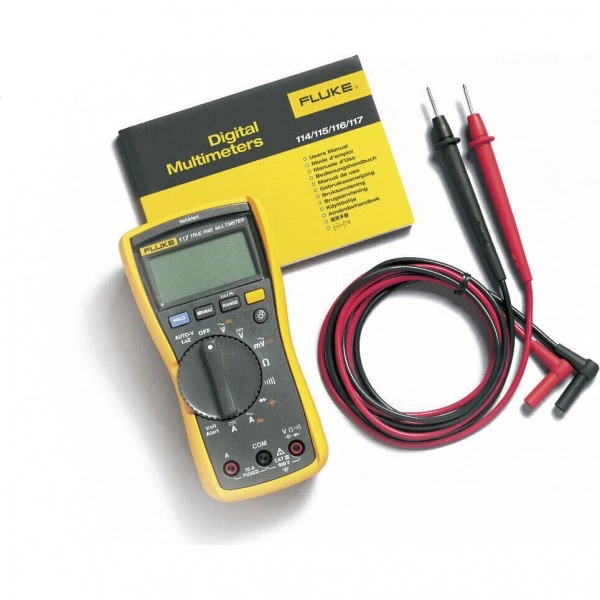

Комплект поставки
- Мультиметр Fluke 1171 шт.
- Комплект силиконовых измерительных проводов 4-мм1 шт.
- Руководство пользователя1 шт.
Совместимость
- Дополнительно поставляемым магнитным держателем (ToolPak™) позволяет освобождать руки во время работы Категория безопасности CAT III 600 В Обнаружив ошибку или неточность в тексте или описании товара, выделите ее и нажми
