Основная информация о мультиметре
Мультиметр. Электрические измерения.
- Напряжение AC/DC
- 600 В
- Ток AC/DC
- 10 А
- Измерение AC
- True RMS
Назначение и исполнение

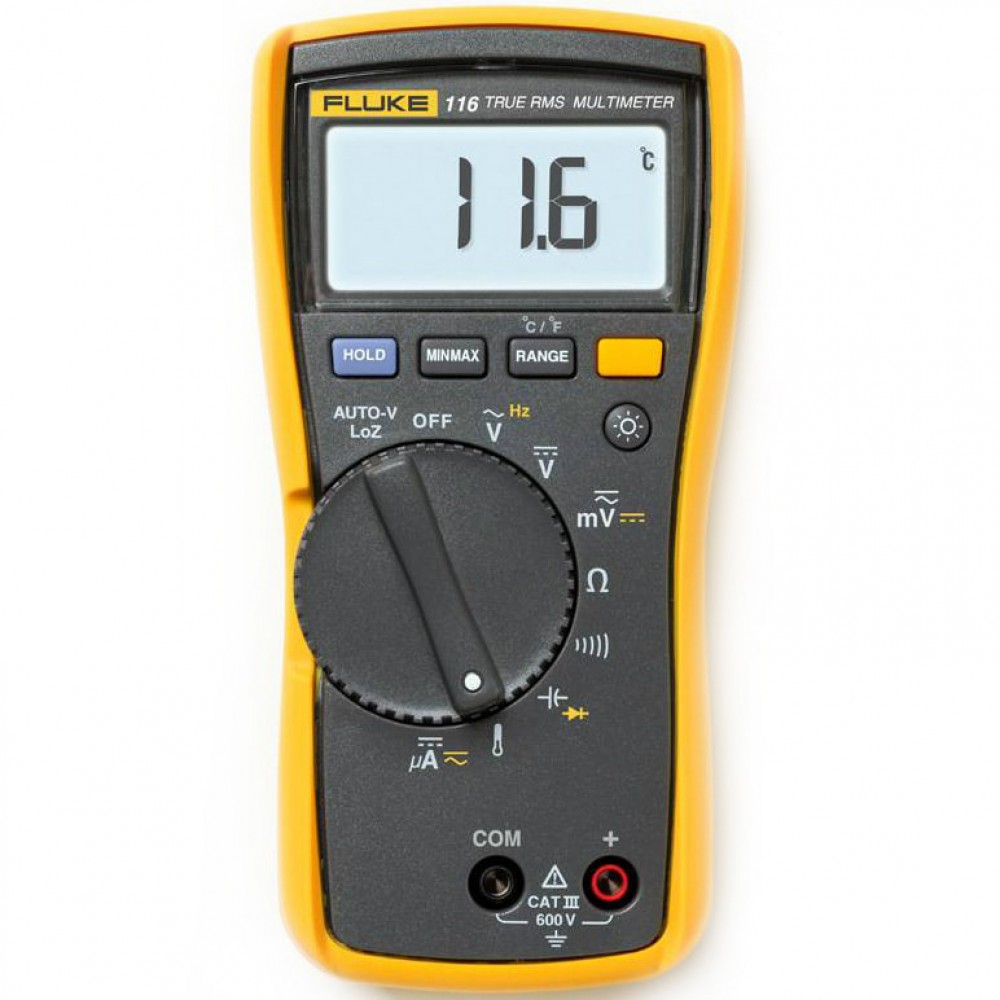

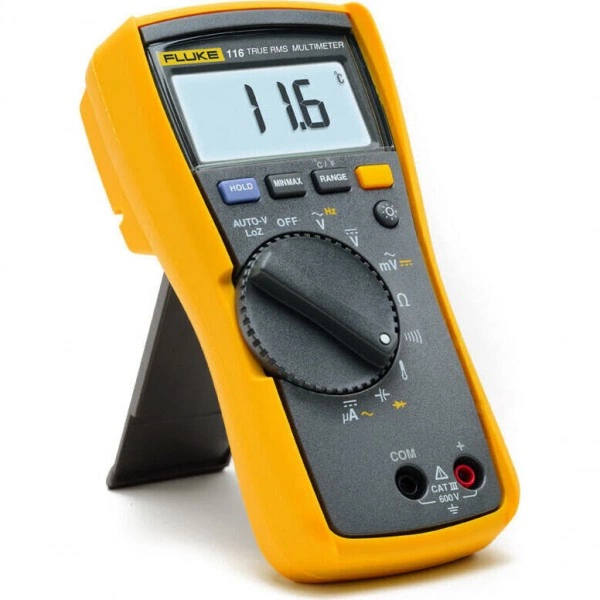

Мультиметр FLUKE 116. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 116
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Встроенный термометр для обследования систем отопления, вентиляции и кондиционирования воздуха
- Функция измерения микротоков для проверки датчиков пламени
- Низкое входное сопротивление: позволяет исключить ложные показания из-за наводок
- Большой ЖК дисплей с белой подсветкой для измерений в слабоосвещенных местах
- Измерение сопротивления, частоты и емкости, проверка целостности цепи
- Мин/Макс/Среднее в течение всего процесса измерения для регистрации колебаний сигналов
- Компактная эргономичная конструкция позволяет работать одной рукой
- Совместим с дополнительно поставляемым магнитным держателем (ToolPak™)
- Категория безопасности CAT III 600 В

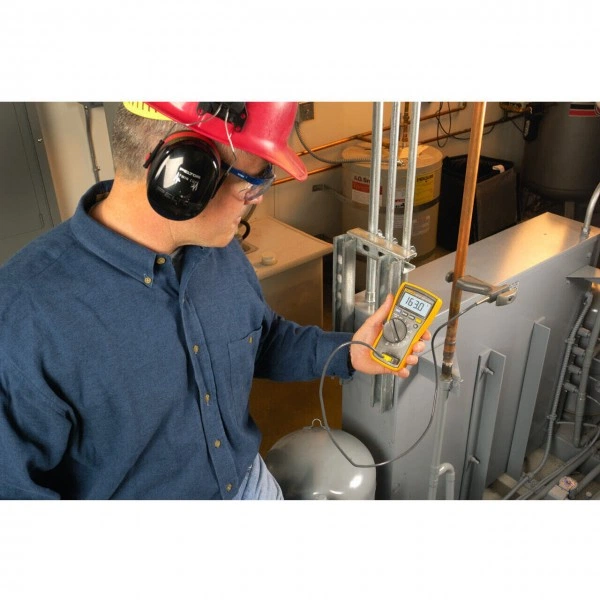

- Модель Fluke 116 разработана для специалистов по системам обогрева, вентиляции и кондиционирования воздуха.
- См. также Мультиметр Fluke 114, Мультиметр Fluke 115 и Мультиметр электрика Fluke 117 с функцией бесконтактного измерения напряжений.

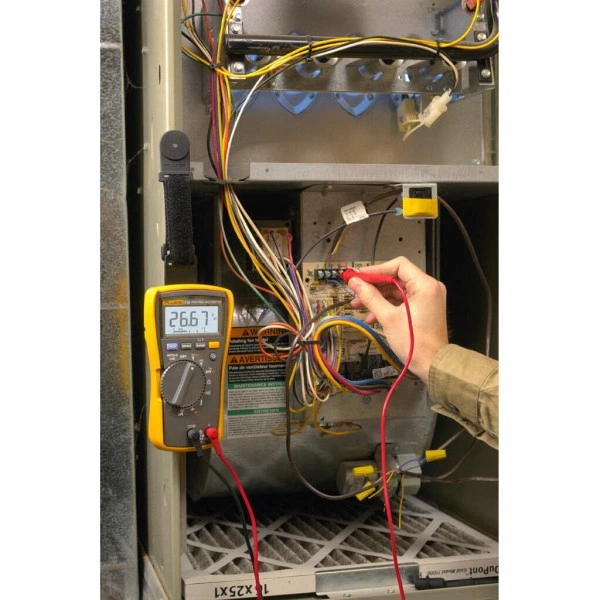

- Fluke 116 – это портативный мультиметр, разработанный специально для обслуживания систем отопления, вентиляции и кондиционирования: помимо измерения основных электрических величин, он способен регистрировать температурные показатели окружающего воздуха или узлов проверяемого оборудования.

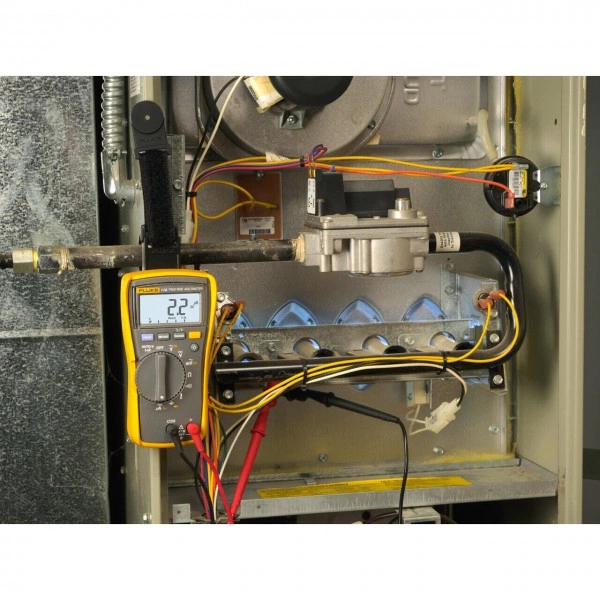

- Среди измерительных возможностей мультиметр Fluke 116 предусматривает режим измерения микротоков, обеспечивающий возможность проверки датчиков пламени и контрольных сенсоров.

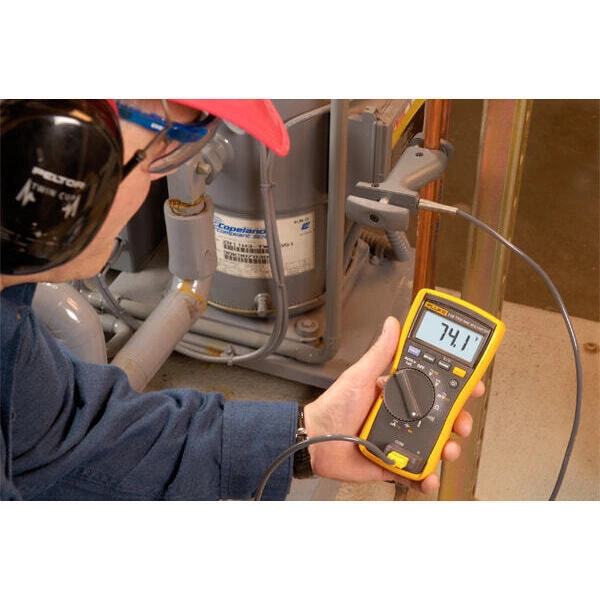

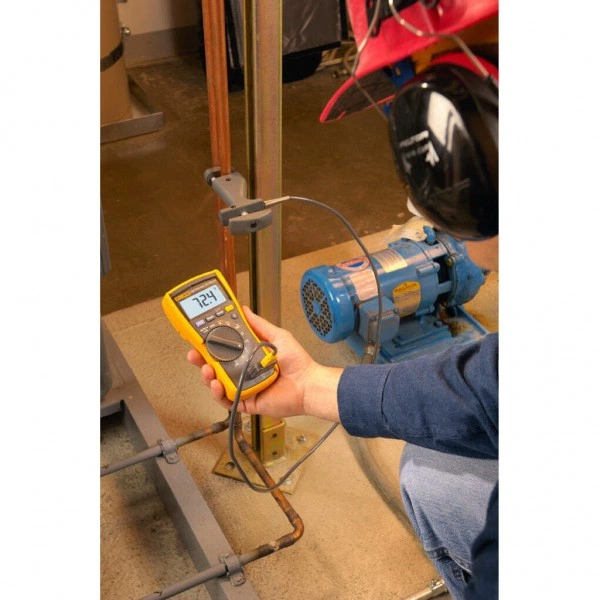

- Подключаемый гибкий термоэлектрический зонд 80BK с термопарой типа K обладает достаточной длиной, благодаря чему обеспечивается безопасное измерение температуры объектов с высокой степенью нагрева на достаточном удалении от них.
- Мультиметр Fluke 116 сочетает в себе возможности цифрового измерителя с преимуществами стрелочных приборов, но при этом лишен их основного недостатка – инерционностью.
- Так как Fluke 116 относится к ампервольтметрам True-RMS класса и определяет истинное среднеквадратическое значение переменного тока и напряжения, с его помощью можно выполнять высокоточные измерения в системах с нелинейными нагрузками, например, приводами компрессоров, и частотными помехами.

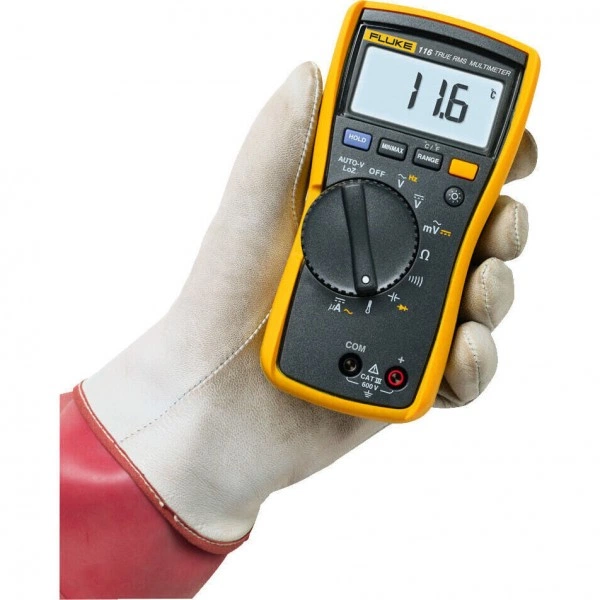

- Мультиметр электронный Fluke 116 оптимизирован для производства работ в сложных условиях: крупный, хорошо читаемый дисплей оснащен подсветкой, позволяющей комфортно снимать показания при недостаточном освещении, а эргономичная конструкция корпуса и рациональное расположение органов управления обеспечивают возможность выполнения работ одной рукой.
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 600 |
| Максимальный ток AC, А | 10 |
| True RMS | Да |
| Габариты | 167 x 84 x 46 мм |
| Масса | 550 г |
| Частота | 999 Гц |
| Емкость | 9999 мкФ |
| Сопротивление | 40 МОм |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Условия измерений
- Примечания: 1) Все диапазоны переменного напряжения указаны от 1 % до 100% диапазона.
- Так как входные напряжения меньше 1 % диапазона не указываются, этот и подобные ему измерители истинных среднеквадратичных значений обычно показывают ненулевое напряжение при отсоединении или закорачивании измерительных проводов.
- Для напряжения в вольтах при коэффициенте формы ≤ 3 и 4000 единиц счета, линейное убывание до 1,5 полной шкалы.
- Измерение переменного напряжения в вольтах при сопряжении по переменному току.
- Режим Auto-V LoZ и измерение переменного напряжения в милливольтах при сопряжении по постоянному току. 2) Частота при сопряжении по переменному току, от 5 Гц до 50 кГц для переменного напряжения.
Комплектация и совместимость

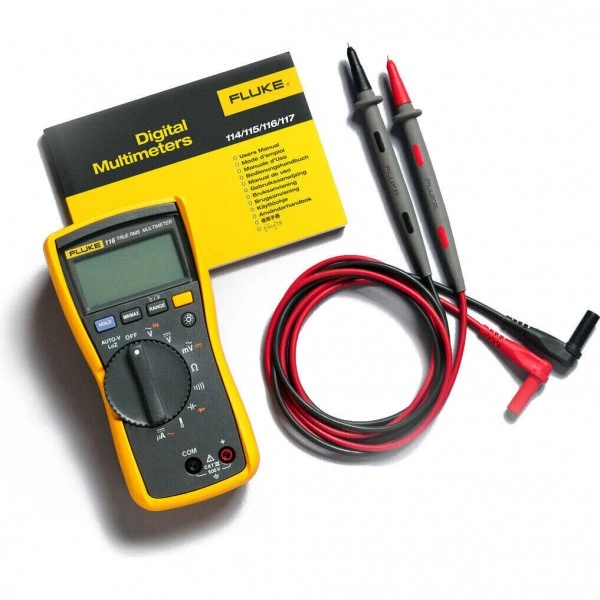

Комплект поставки
- Мультиметр Fluke 1161 шт.
- Комплект силиконовых измерительных проводов 4-мм1 шт.
- Встроенный датчик температуры 80BK1 шт.
- Установленная батарея 9 В1 шт.
- Руководство пользователя1 шт.
Совместимость
