Основная информация о мультиметре
Мультиметр. Электрические измерения.
- Напряжение AC/DC
- 600 В
- Ток AC/DC
- 10 А
- Измерение AC
- True RMS
Назначение и исполнение

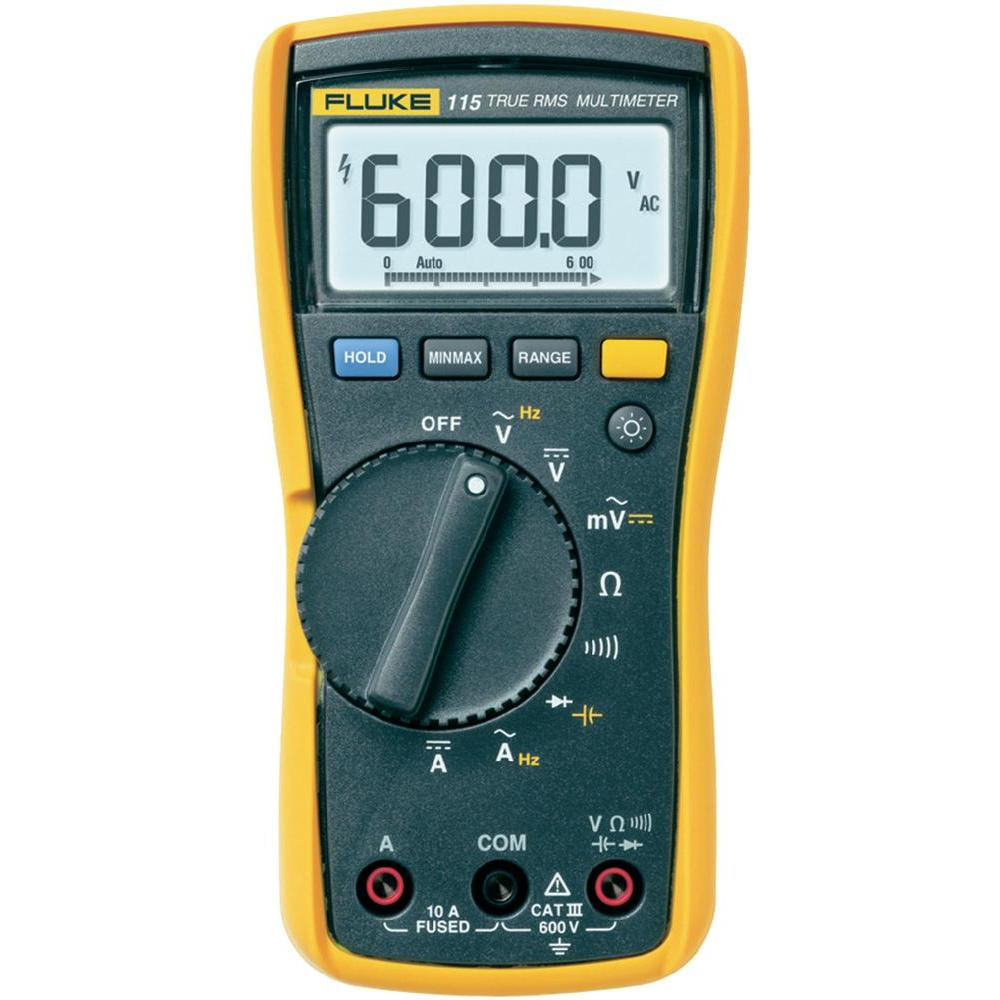

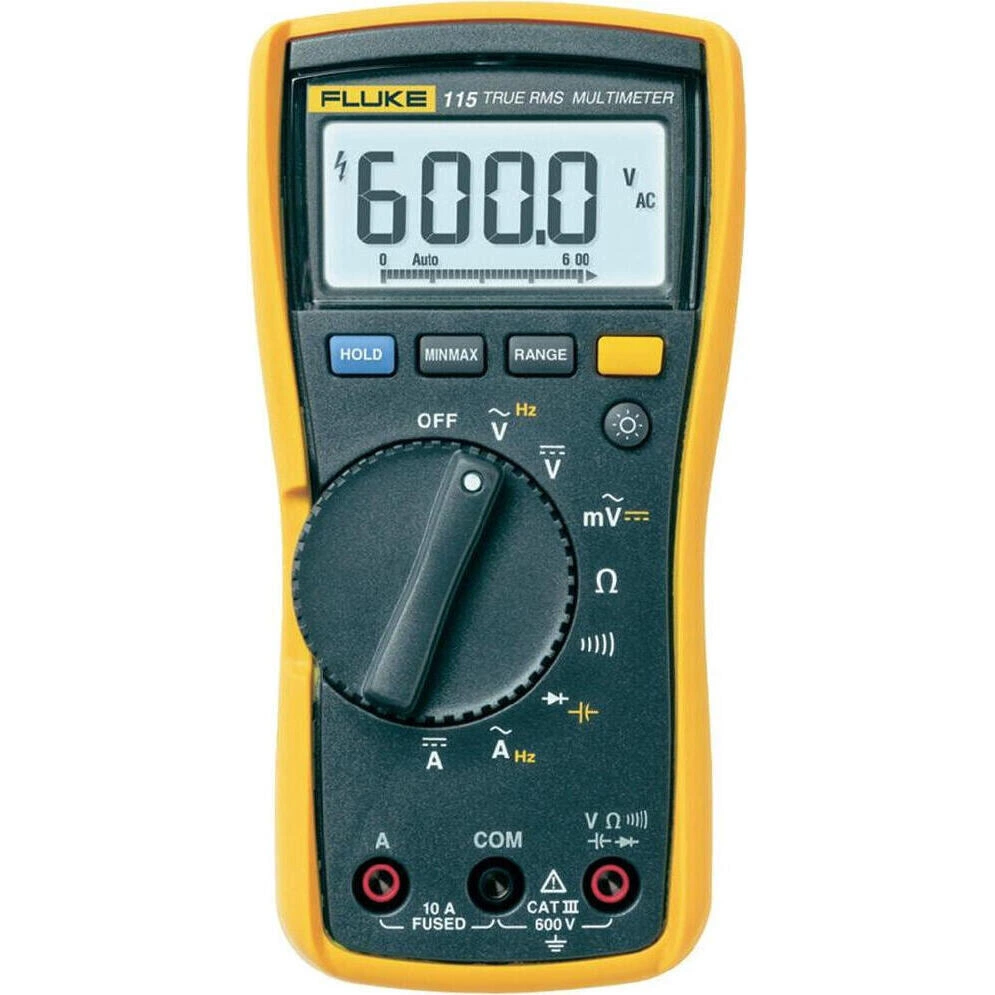

Мультиметр FLUKE 115. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 115
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Большой ЖК дисплей с белой подсветкой для измерений в слабоосвещенных местах
- Измерение сопротивления и целостности
- Мин/Макс/Среднее для регистрации колебаний сигналов
- Категория безопасности CAT III 600 В
- См. также Мультиметр Fluke 114, Мультиметр Fluke 116 для специалистов по системам обогрева, вентиляции и кондиционирования воздуха с функцией измерения температуры и микротоков и Мультиметр электрика Fluke 117 с функцией бесконтактного измерения напряжений.
- Fluke 115 представляет собой многофункциональный широкодиапазонный электронный ампервольтметр класса True-RMS, предназначенный для тестирования электрических и электронных устройств.
- Мультиметр Fluke 115 обеспечивает измерение истинного среднеквадратического значения переменного тока и напряжения и применяется в условиях промышленного производства даже при наличии помех и искажений в сети.
- В отличие от бюджетных моделей, с помощью которых можно только фиксировать текущую величину измеряемых параметров, цифровой мультиметр Fluke 115 способен регистрировать максимальные и минимальные показатели, а также определять усредненное значение в серии замеров, благодаря чему можно его использовать для допускового контроля при выполнении однотипных измерений.
- Выполнение токовых измерений силой до 10 А обеспечивается благодаря наличию отдельного входа, который защищен от перегрузок плавким предохранителем.
- Для минимизации возможности неправильного подключения при установке переключателя выбора режимов в положение токовых измерений или изменении данного положения мультиметр Fluke 115 подает звуковой сигнал, а на экране при этом высвечивается знаковая комбинация LEAd, напоминающий о необходимости проверки правильности подключения измерительных щупов.
- Благодаря наличию у гистограммы индикаторов полярности и перегрузки можно использовать мультиметр Fluke 115 при выполнении нулевых и пиковых регулировок вместо измерительных приборов аналогового типа со стрелочным индикатором.
- Защита всех входов в соответствии с требованиями CE, IEN61010-1 Кат.
- III 600 В.
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 600 |
| Максимальный ток AC, А | 10 |
| True RMS | Да |
| Габариты | 167 x 84 x 46 мм |
| Масса | 550 г |
| Частота | 999 Гц |
| Емкость | 9999 мкФ |
| Сопротивление | 40 МОм |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Условия измерений
- Примечания: 1) Все диапазоны переменного напряжения указаны от 1 % до 100% диапазона.
- Так как входные напряжения меньше 1 % диапазона не указываются, этот и подобные ему измерители истинных среднеквадратичных значений обычно показывают ненулевое напряжение при отсоединении или закорачивании измерительных проводов.
- Для напряжения в вольтах при коэффициенте формы ≤ 3 и 4000 единиц счета, линейное убывание до 1,5 полной шкалы.
- Измерение переменного напряжения в вольтах при сопряжении по переменному току.
- Режим Auto-V LoZ и измерение переменного напряжения в милливольтах при сопряжении по постоянному току. 2) Частота при сопряжении по переменному току, от 5 Гц до 50 кГц для переменного напряжения.
Комплектация и совместимость

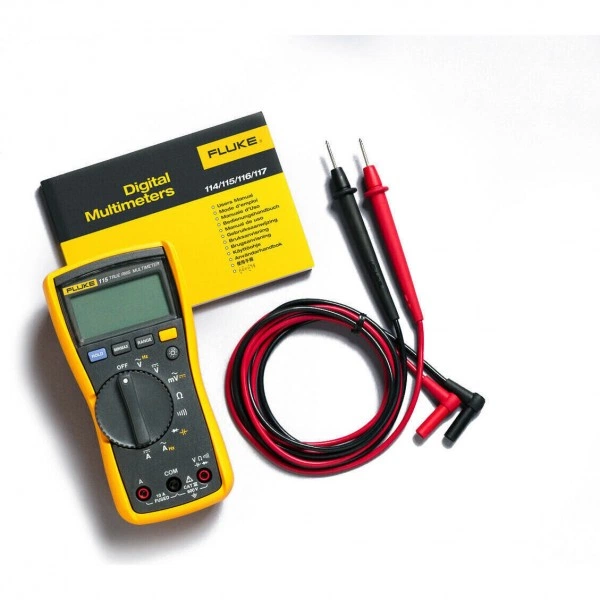

Комплект поставки
- Мультиметр Fluke 1151 шт.
- Комплект силиконовых измерительных проводов 4-мм1 шт.
- Установленная батарея 9 В1 шт.
- Руководство пользователя1 шт.
