Основная информация о мультиметре
Мультиметр. Электрические измерения.
- Напряжение AC/DC
- 600 В
- Измерение AC
- True RMS
Назначение и исполнение

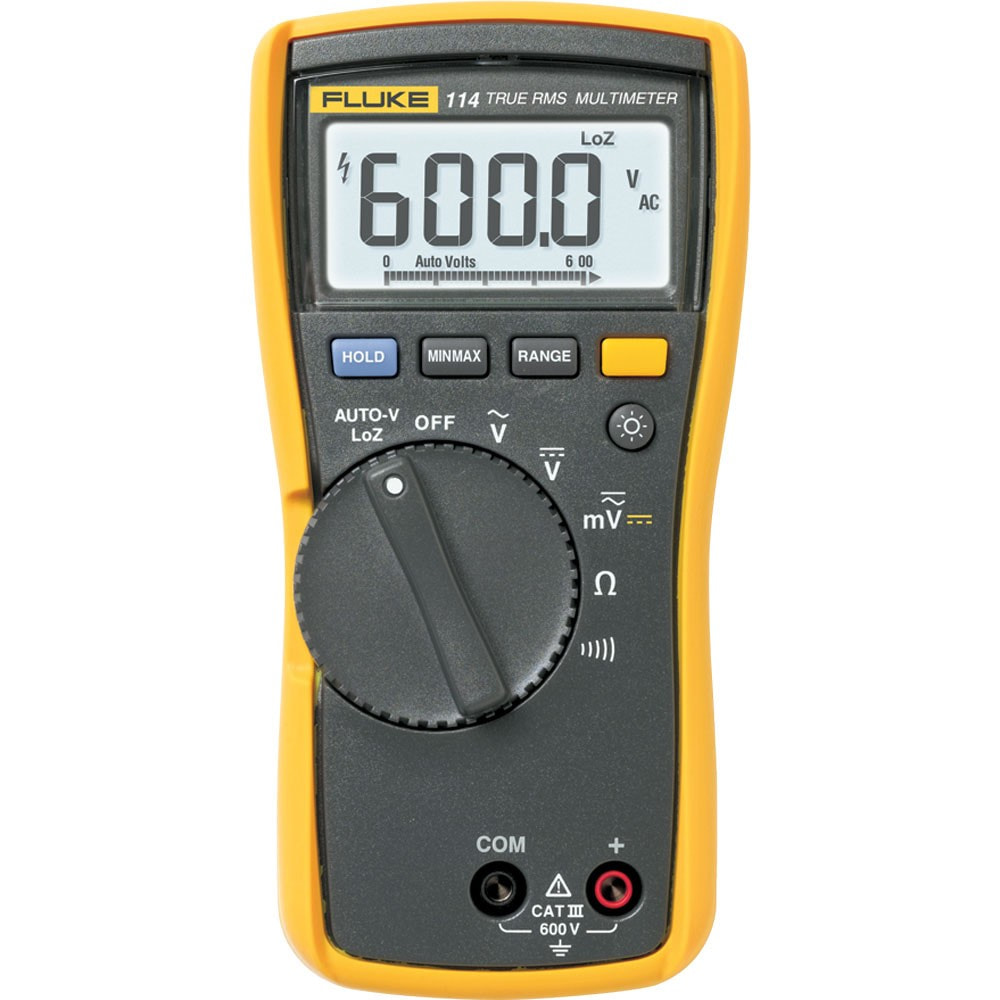

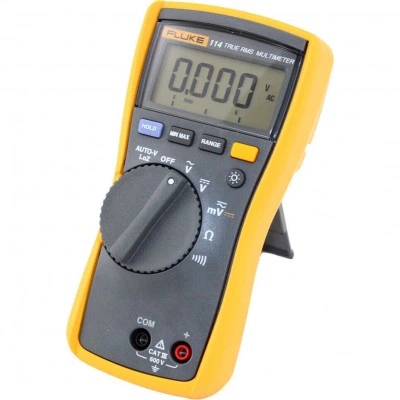

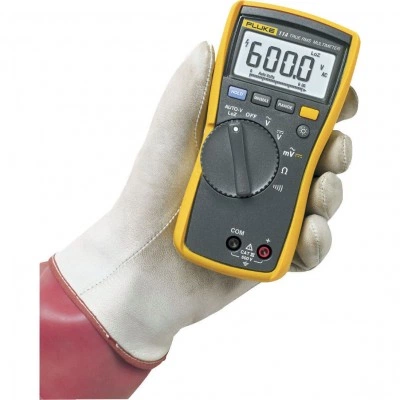

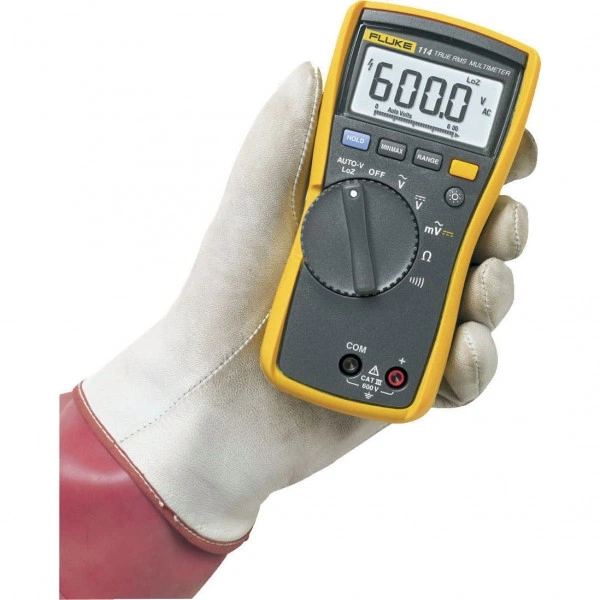

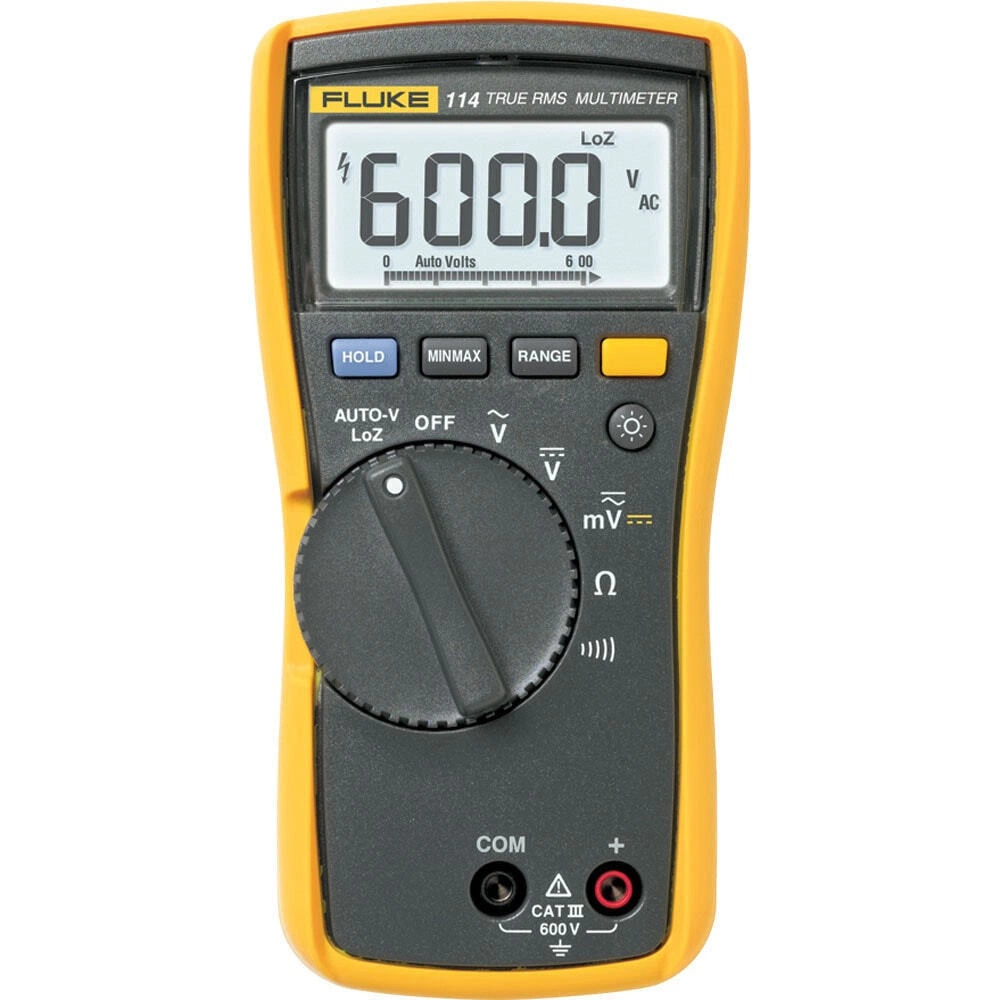

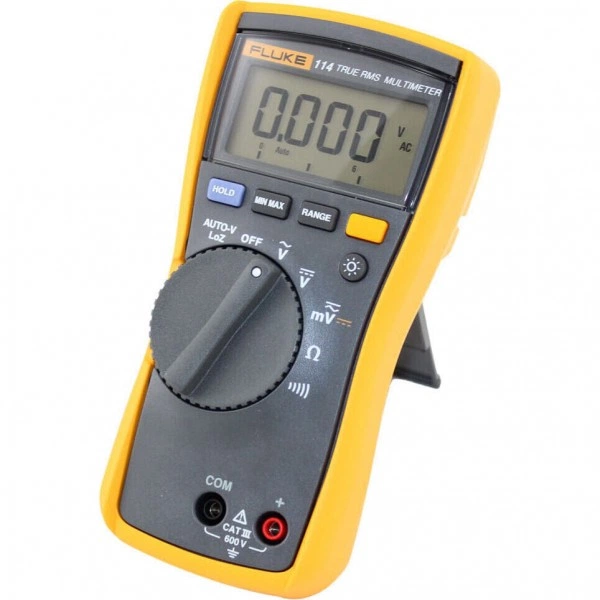

Мультиметр FLUKE 114. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 114
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- AutoVolt: автоматический выбор напряжения переменного/постоянного тока
- Большой ЖК дисплей с белой подсветкой для измерений в слабоосвещенных местах
- Измерение сопротивления и целостности
- Мин/Макс/Среднее для регистрации колебаний сигналов
- Категория безопасности CAT III 600 В
- Устройство Fluke 114 предназначен для тестирования цепей по принципу “норма/не-норма”.
- См. также Мультиметр Fluke 115, Мультиметр Fluke 116 для специалистов по системам обогрева, вентиляции и кондиционирования воздуха с функцией измерения температуры и микротоков и Мультиметр электрика Fluke 117 с функцией бесконтактного измерения напряжений.
- Fluke 114 представляет собой малогабаритный мультиметр промышленного класса, с помощью которого можно быстро проверить исправность оборудования и проконтролировать соответствие установленным нормам электрических параметров питающих сетей в зданиях и сооружениях бытового, коммерческого и производственного назначения.
- Хотя мультиметр Fluke 114 предназначен для выполнения простых измерений, в отличие от бюджетных моделей, данный электронный тестер определяет показатели истинного среднеквадратического значения напряжения.
- Мультиметр Fluke 114 самостоятельно подбирает режим работы в зависимости от характера тока – переменного или постоянного.
- Используя мультиметр цифровой Fluke 114 для оперативного контроля, можно не только отслеживать текущие результаты измерений, но и фиксировать наименьшие и наибольшие показатели, быстро выявляя превышение установленных норм, а также рассчитывать усредненное значение по серии замеров.
- Электронный тестер Fluke 114 помимо цифрового индикатора оснащен линейной гистограммой с более высокой скоростью выполнения замеров, благодаря чему можно не только фиксировать текущие результаты измерений в цифровом виде, но и отслеживать их колебания, например, в ходе настроечных работ.
- Если в процессе выполнения замеров нет возможности наблюдать за показаниями мультиметра, можно воспользоваться функцией HOLD, которая зафиксирует текущие данные на дисплее.
- Защита всех входов в соответствии с требованиями CE, IEN61010-1 Кат.
- III 600 В.
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 600 |
| True RMS | Да |
| Габариты | 167 x 84 x 46 мм |
| Масса | 550 г |
| Емкость | 9999 мкФ |
| Сопротивление | 60 кОм |
| Целостность: Разрешение | 1 Ом |
| Целостность: Диапазон | 600 Ом |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Условия измерений
- Примечания: 1) Все диапазоны переменного напряжения указаны от 1 % до 100% диапазона.
- Так как входные напряжения меньше 1 % диапазона не указываются, этот и подобные ему измерители истинных среднеквадратичных значений обычно показывают ненулевое напряжение при отсоединении или закорачивании измерительных проводов.
- Для напряжения в вольтах при коэффициенте формы ≤ 3 и 4000 единиц счета, линейное убывание до 1,5 полной шкалы.
- Измерение переменного напряжения в вольтах при сопряжении по переменному току.
- Режим Auto-V LoZ и измерение переменного напряжения в милливольтах при сопряжении по постоянному току. 2) Частота при сопряжении по переменному току, от 5 Гц до 50 кГц для переменного напряжения.
Комплектация и совместимость

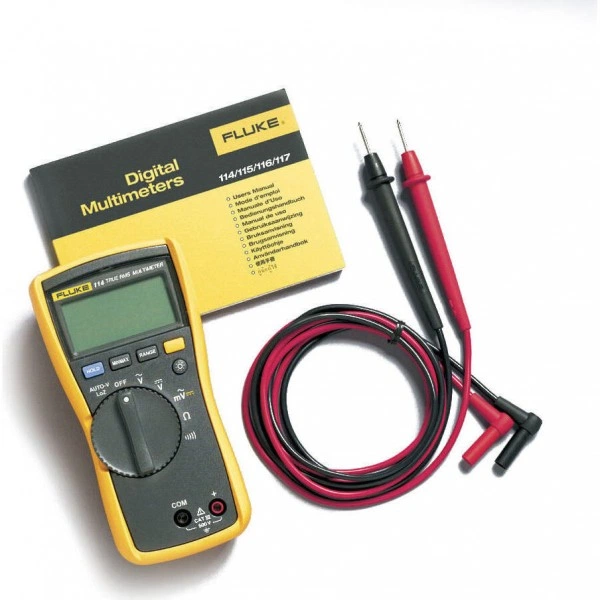

Комплект поставки
- Мультиметр Fluke 1141 шт.
- Установленная батарея 9 В1 шт.
- Измерительные провода1 шт.
- Руководство пользователя1 шт.
- Футляр1 шт.
