Основная информация о мультиметре
Мультиметр. Электрические измерения.
- Напряжение AC/DC
- 600 В
- Измерение AC
- True RMS
Назначение и исполнение

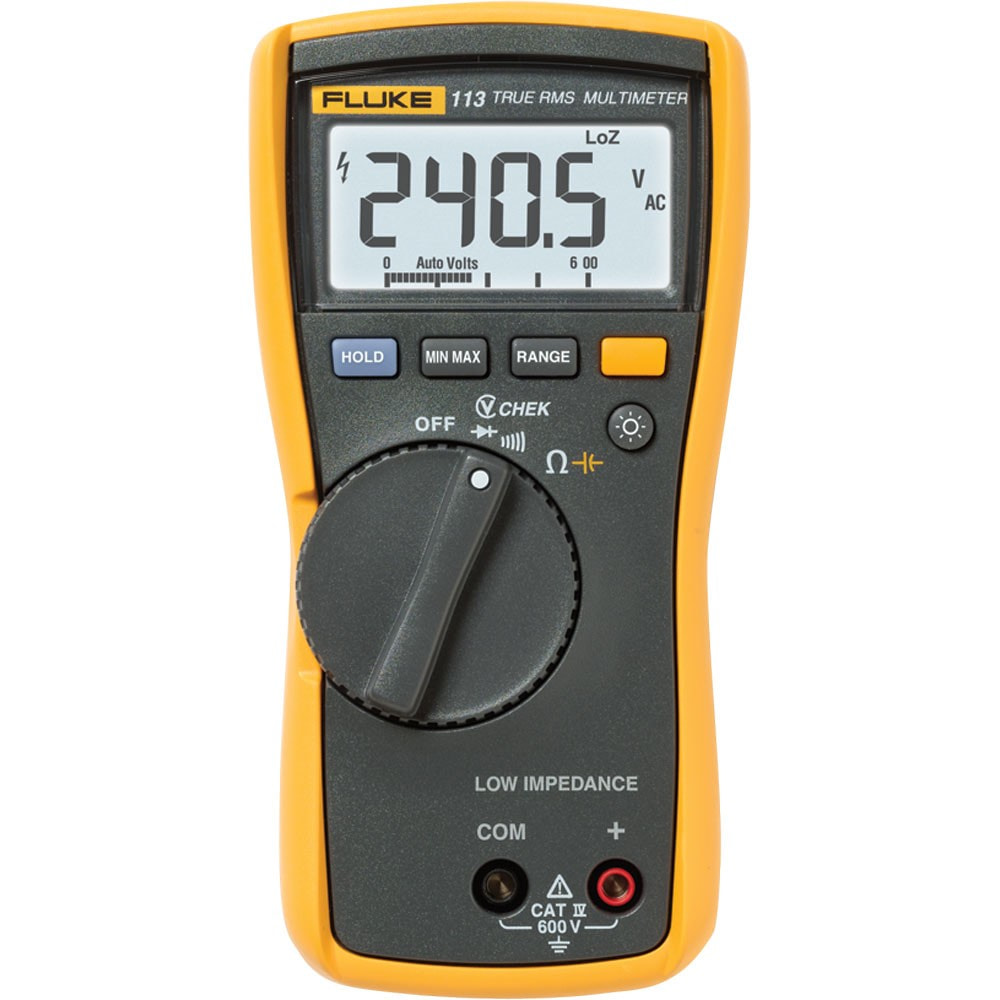

Мультиметр FLUKE 113. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 113
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Максимальное количество отсчетов дисплея: 6000
- Измерение действующего значения негармонических сигналов (True RMS): AC
- Базовая точность измерений постоянного напряжения: 2.00%
- Ручной и автоматический выбор диапазона измерений
- Напряжение AC/DC: 600 В
- Сопротивление: 60 KОм
- Емкость: 10 мФ
- Режим прозвонки со звуковым сигналом
- Прозвонка диодов
- Аналоговая шкала
- Регистрация Min / Max значений
- Удержание показаний дисплея (Hold)
- Автоматический выбор AC/DC напряжения
- Съемный чехол
- Калибровка без вскрытия корпуса
- Доступ к батарее без разборки корпуса
- Функция автовыключения
- Индикация низкого заряда батареи питания
- Индикация опасного напряжения
- Категория безопасности EN61010-1 CAT III: 600 В
- Fluke 113 – это современный цифровой мультиметр, относящийся к True-RMS классу и оснащенный функцией измерения напряжения с низким входным импедансом.
- Мультиметр Fluke 113 является портативным электроизмерительным инструментом, с помощью которого можно контролировать величину напряжения постоянного и переменного тока, а также выполнять прозвонку цепей и проверку компонентов электрических систем: резисторов, конденсаторов и диодов.
- По степени защиты от перенапряжений мультиметр Fluke 113 соответствует категории CAT IV, поэтому можно использовать данный мультиметр при выполнении обслуживания любого оборудования и компонентов электросистем в пределах измерительного диапазона, в том числе подключенных непосредственно к энерговводам.
- Благодаря наличию режима LoZ, Fluke 113 невосприимчив к наводкам - исключается возможность получения ложных результатов из-за воздействия паразитных напряжений.
- Выполняя серийные измерения, с помощью электронного мультиметра Fluke 113 можно фиксировать наибольшие и наименьшие показания, а также рассчитывать усредненные значения.
- Используя электронный тестер Fluke 113 в режиме проверки целостности цепей со звуковой сигнализацией, можно не только контролировать наличие тока или обрыва цепи, но и выявлять замыкания, а также фиксировать правильность работы коммутационных элементов, отслеживая переходные процессы длительностью более 0,5 мс.
- Дополнительными преимуществами портативного мультиметра Fluke 113 являются наличие режима автоматического выбора измерительного диапазона, функции удержания текущих показаний, а также подсветка дисплея.
- Прибор соответствует стандартам безопасности и снабжен большим дисплеем с подсветкой и функцией VCHEKTM LoZ, обеспечивающей одновременное измерение напряжения и проверку целостности цепи
- Fluke 113 обеспечивает все функции, необходимые для решения большинства электрических проблем.
- Функция низкого входного сопротивления Fluke VCHEKTM LoZ позволяет одновременно измерять напряжение или проверять целостность цепи.
- С помощью Fluke 113 можно также проверять диоды.
- В мультиметре Fluke 113 предусмотрены дополнительные измерительные функции и большой дисплей с подсветкой для облегчения просмотра показаний.
- Поскольку безопасность пользователей является важнейшей задачей, мультиметр Fluke 113 соответствует всем действующим стандартам безопасности.
- Он соответствует требованиям стандартов безопасности категорий CAT III 600 В и CAT IV 300 В.
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 600 |
| True RMS | Да |
| Масса | 404 г |
| Частота | 50 кГц |
| Емкость | 9999 мкФ |
| Сопротивление | 60 кОм |
| Емкость4: Разрешение | 1 нФ |
| Емкость4: Диапазон | 1000 нФ |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Условия измерений
- [S][58]1 Все диапазоны напряжения для функции VChek приведены для 60 отсчетов и 100%-й шкалы.
- Так как входные сигналы ниже 60 отсчетов не задаются, то для этого и других измерителей среднеквадратичных значений является возможным и нормальным отображение ненулевых показаний при отсоединении или закорачивании измерительных проводов. 2 Пик-фактор не более 3 при 4000 отсчетов, линейно уменьшается до 1,5 при полной шкале. 3 Минимальное входное напряжение при автоматическом переключении диапазона функции VCHEK равно 3 В пост. тока.
- Для измерения напряжения ниже 3 В пост. тока дважды нажмите кнопку Range (Диапазон), чтобы вручную установить диапазон, равный 6 В пост. тока. 4 После измерения напряжения следует выждать в течение минуты для обеспечения точности определения сопротивления, емкости, проверки диодов и целостности.
Комплектация и совместимость

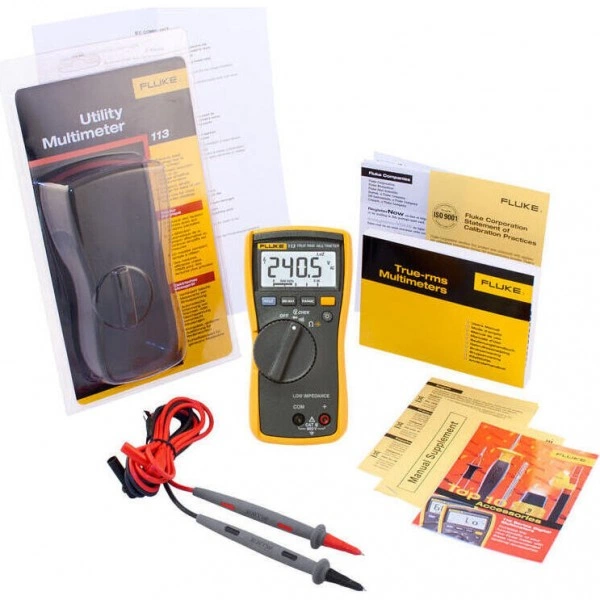

Комплект поставки
- Мультиметр Fluke 1131 шт.
- 9 В батарея1 шт.
- Тестовые провода с 4-мм щупами и защитным колпачком1 шт.
- Документация1 шт.
