Основная информация о мегаомметре
Мегаомметр. Изоляция и диагностика цепей.
- Напряжение AC/DC
- 1000 В
- Защита
- IP40
- Измерение AC
- True RMS
Назначение и исполнение

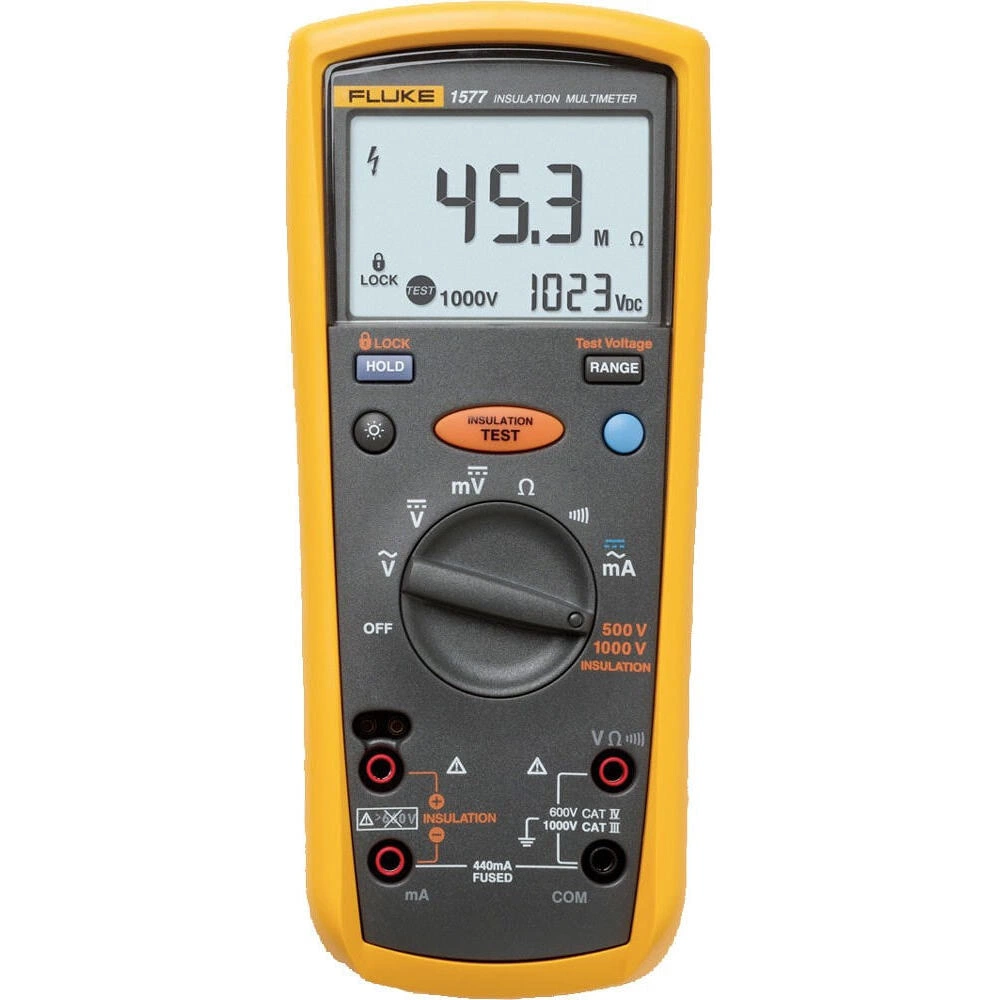

Мегаомметр FLUKE 1577 с поверкой. Измеритель сопротивления изоляции FLUKE выбирают по объекту испытания и предусмотренной программе проверки. Важны испытательное напряжение, диапазон сопротивления, измерительные соединения и доступные способы регистрации. Испытательное напряжение прибора и рабочее напряжение проверяемой цепи имеют разное назначение и не являются взаимозаменяемыми характеристиками.
Функциональные возможности 1577
Результат связывают с выбранным режимом, продолжительностью воздействия и состоянием объекта. Для кабеля, обмотки и собранной установки условия проверки могут различаться. Указание одного максимального сопротивления не заменяет полного описания процедуры. При повторном контроле сравнивают сопоставимые серии с одинаковыми точками и настройками.
- Диапазон измерения сопротивления изоляции: 0,1-600 МОм с двумя предустановленными уровнями испытательного напряжения 500 В и 1000 В
- True-RMS пределы измеряемого напряжения переменного и постоянного тока: 0-1000 В
- True-RMS измерение переменного и постоянного тока: 0-400 мА
- Измерение низкоомных сопротивлений: 0-50 МОм
- Функция автоматической разрядки емкостного потенциала цепи после окончания измерений
- Функция блокировки тестирования изоляции при напряжении более 30 В в тестируемой цепи
- Возможность дистанционного тестирования изоляции посредством специального щупа-датчика
- Функция автоотключения питания при продолжительном отсутствии измерений.
- Мультиметры-мегометры Fluke 1587 и 1577 объединяют цифровой измеритель сопротивления изоляции и полнофункциональный цифровой мультиметр истинных среднеквадратичных значений в одном переносном компактном устройстве, что обеспечивает максимальную универсальность их применения как для диагностики , так и для технического обслуживания.
- Fluke 1577 - современный многофункциональный измерительный прибор.

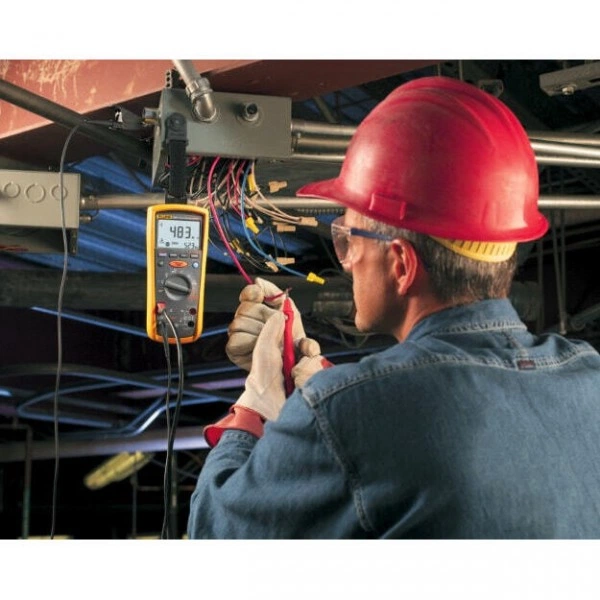

- Коммутационные устройства, кабельные трассы, распределительные щиты, двигатели, генераторы – это только начало списка устройств, для обслуживания которых подходит мегаомметр Fluke 1577.

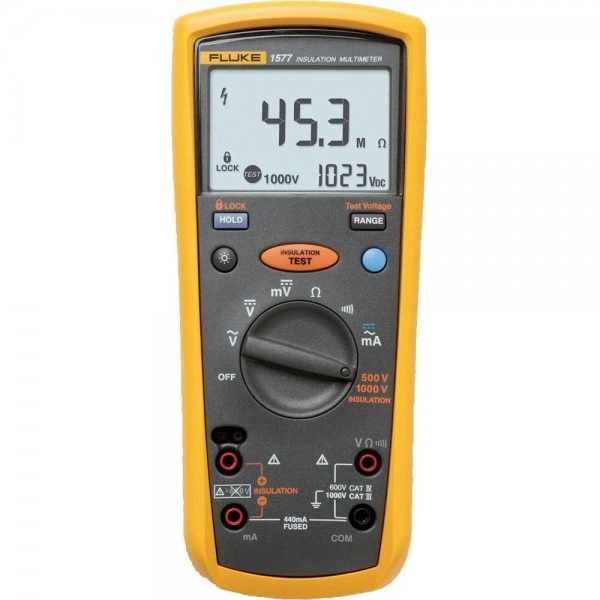

- Для просмотра результатов мегаомметр Fluke 1577 снабжен ЖК-дисплеем.

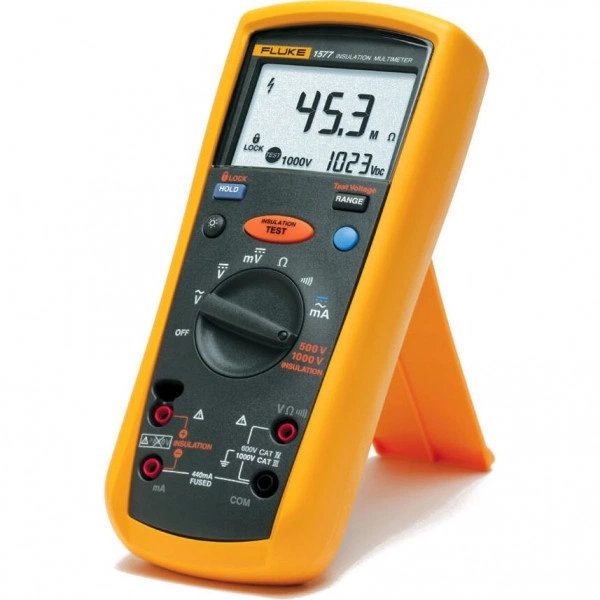

- На передней панели расположены управляющие кнопки, переключатель режимов, входные разъемы, а на задней – выдвигаемая подставка для устойчивого вертикального расположения прибора.
- Заряда новых батарей достаточно для выполнения до 1000 измерений изоляции.
- Мегаомметр Fluke 1577 способен функционировать в температурном коридоре от - 20ºС до +55ºС и влажности до 95%.
Технические особенности
При подготовке оборудования учитывают емкостные свойства объекта, состояние соединений и предусмотренный порядок завершения испытания. Конкретные возможности автоматической разрядки, индексов и временных испытаний подтверждают по выбранной модели. Не следует приписывать всем мегаомметрам функции расширенного анализатора только из-за общей единицы измерения Ом.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 1000 |
| Категория безопасности | CAT II 1000 В / CAT III 600 В / CAT III 1000 В / CAT IV 600 В |
| True RMS | Да |
| Габариты | 203 x 100 x 50 мм (с футляром) |
| Масса | 624 г |
| Степень защиты | IP40 |
| Исполнение | С поверкой |
Применение
Изделие подбирают для обслуживания и диагностики в рамках принятой программы испытаний. До включения в комплект определяют требуемые соединители, длину проводов, способы фиксации и формат результата. Параметры изоляции оценивают совместно с условиями среды и историей объекта; отдельное число без этих сведений имеет ограниченную ценность.
Комплектация и совместимость

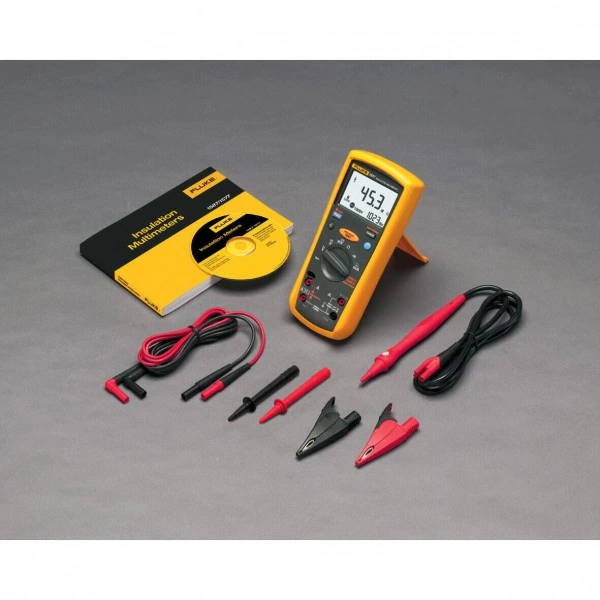

Комплект поставки
- Мегаомметр с поверкой Fluke 15771 шт.
- Дистанционный щуп1 шт.
- Измерительные провода1 шт.
- Четыре щелочных батареи типа AA1 шт.
- Краткое руководство пользователя1 шт.
- Компакт-диск с руководством1 шт.
- Жесткий кейс1 шт.
