Основная информация о мегаомметре
Мегаомметр. Изоляция и диагностика цепей.
- Напряжение AC/DC
- 1000 В
- Защита
- IP40
- Измерение AC
- True RMS
Назначение и исполнение

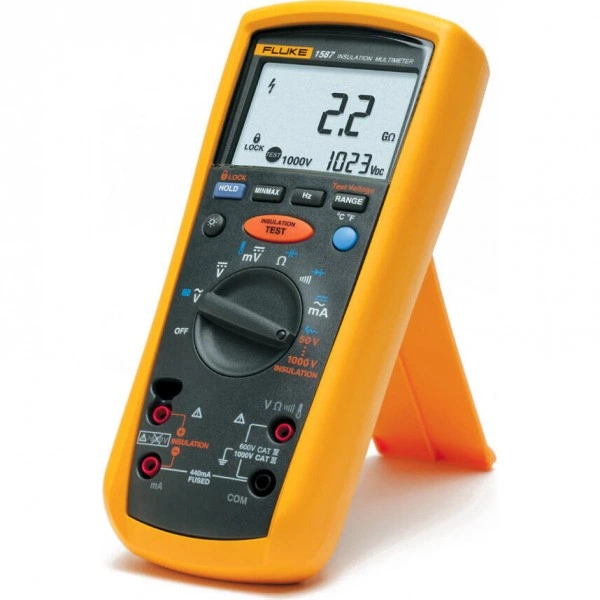

Мегаомметр FLUKE 1587. Измеритель сопротивления изоляции FLUKE выбирают по объекту испытания и предусмотренной программе проверки. Важны испытательное напряжение, диапазон сопротивления, измерительные соединения и доступные способы регистрации. Испытательное напряжение прибора и рабочее напряжение проверяемой цепи имеют разное назначение и не являются взаимозаменяемыми характеристиками.
Функциональные возможности 1587
Результат связывают с выбранным режимом, продолжительностью воздействия и состоянием объекта. Для кабеля, обмотки и собранной установки условия проверки могут различаться. Указание одного максимального сопротивления не заменяет полного описания процедуры. При повторном контроле сравнивают сопоставимые серии с одинаковыми точками и настройками.
- Мультиметры-мегометры Fluke 1587 и 1577 объединяют цифровой измеритель сопротивления изоляции и полнофункциональный цифровой мультиметр истинных среднеквадратичных значений в одном переносном компактном устройстве, что обеспечивает максимальную универсальность их применения как для диагностики , так и для технического обслуживания.

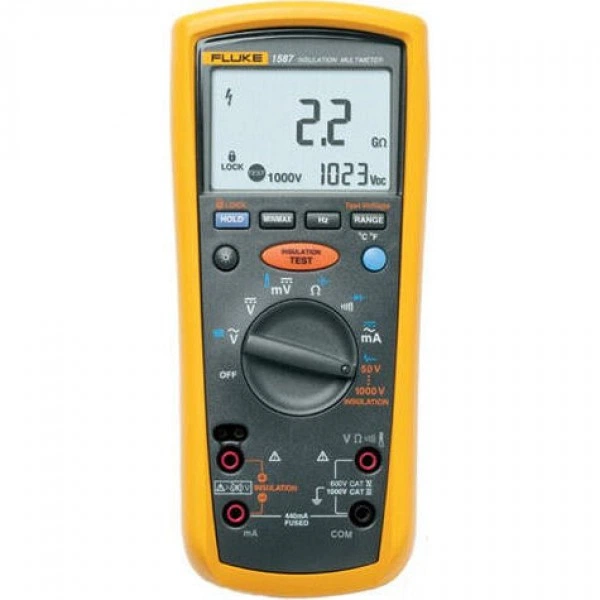

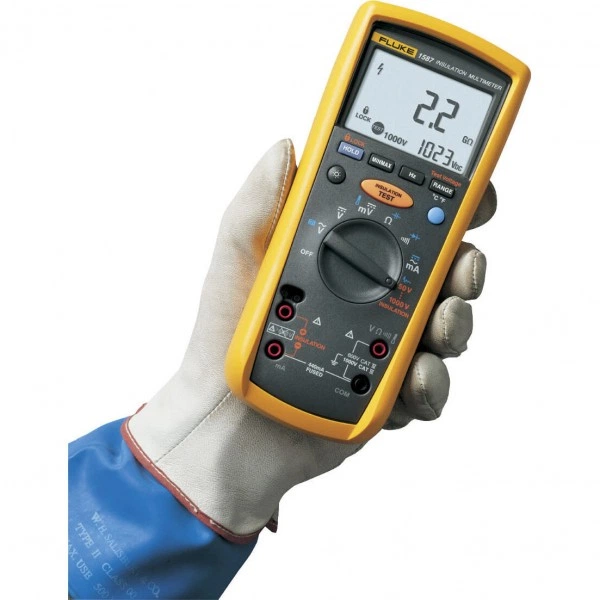

- Fluke 1587 - полнофункциональный измерительный инструмент, объединивший в едином ударопрочном корпусе измеритель сопротивления электроизоляционных систем и классический мультиметр True-RMS.

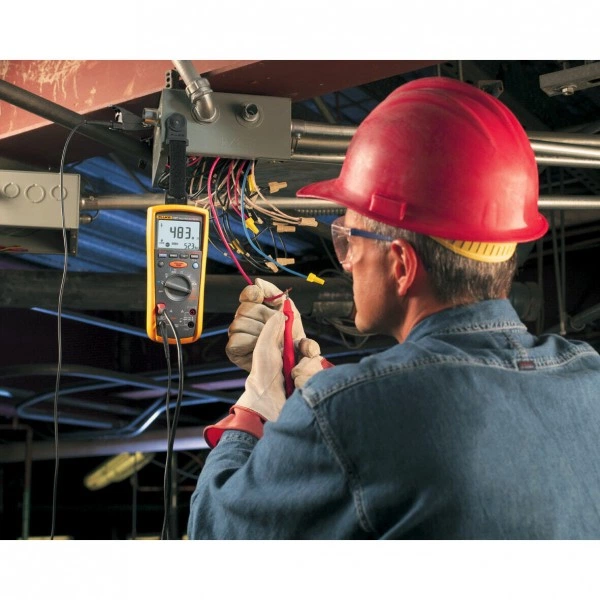

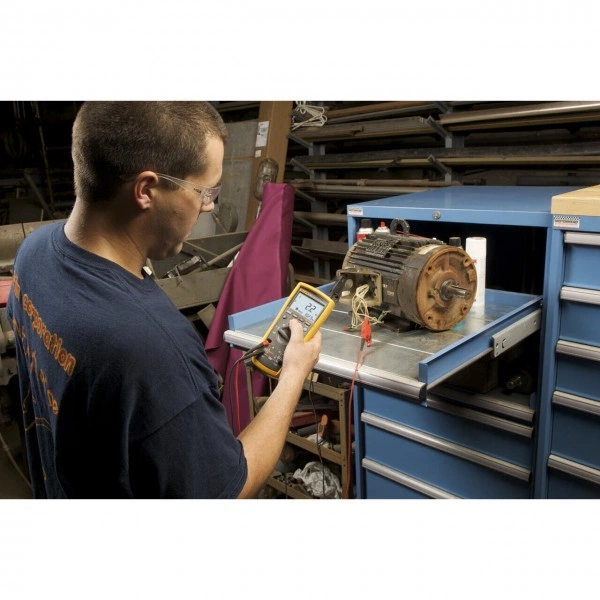

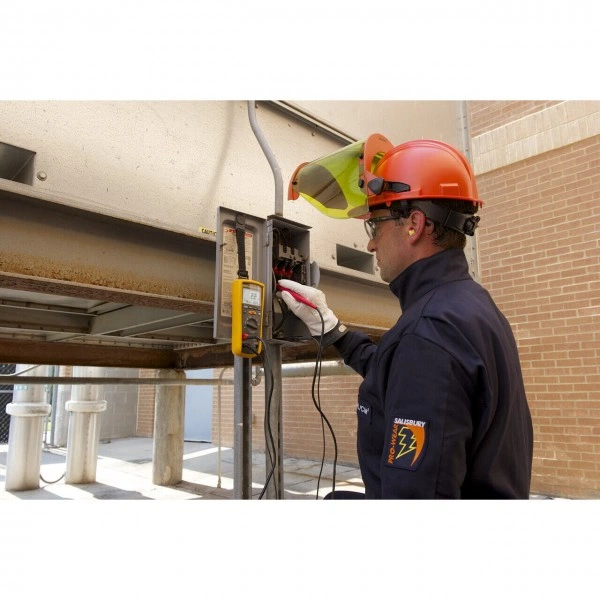

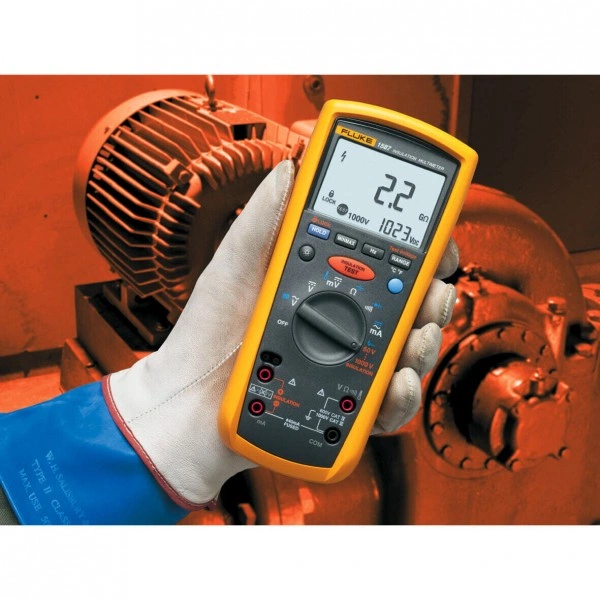

- Мультиметр Fluke 1587 используется как эффективное и высокоточное средство поиска неисправностей и профилактического обслуживания электрооборудования, будь то электродвигатели или кабельные трассы, коммутационные устройства или генераторы.
- Работая как мегаомметр, Fluke 1587 тестирует сопротивление изоляции до максимального значения в 2 ГОм.
- Для более точных измерений шкала генерируемых испытательных напряжений имеет предустановки на 5 уровнях: 50 В, 100 В, 250 В, 500 В и 1000 В.
- В дополнение к измерительным функциям Fluke 1587 предоставляет возможности прозвонки цепей и тестирования диодов.
- Мультиметр Fluke 1587 максимально безопасен и удобен в работе.
- По стандартам электробезопасности он относится к категориям III 1000 В и IV 600 В.
- Устройство снабжено функцией емкостного саморазряда после окончания измерения и блокировкой тестирования изоляции при появлении в исследуемой цепи напряжения более 30 В.
- Питание Fluke 1587 осуществляется зарядом 4 батареек АА, которых хватит на 1000 и более проверок изоляции.
- В комплекте c прибором поставляются: измерительные провода конфигурации TL224
- 2 Наконечника и 2 зубчатых зажима; дистанционный щуп; термопара К-типа; съемный корпус
Технические особенности
При подготовке оборудования учитывают емкостные свойства объекта, состояние соединений и предусмотренный порядок завершения испытания. Конкретные возможности автоматической разрядки, индексов и временных испытаний подтверждают по выбранной модели. Не следует приписывать всем мегаомметрам функции расширенного анализатора только из-за общей единицы измерения Ом.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 1000 |
| Категория безопасности | CAT II 1000 В / CAT III 600 В / CAT III 1000 В / CAT IV 600 В |
| True RMS | Да |
| Габариты | 203 x 100 x 50 мм (с футляром) |
| Масса | 624 г |
| Степень защиты | IP40 |
| Измерение емкости | 10 мФ |
| Ток короткого замыкания | -+500 °C |
Применение
Изделие подбирают для обслуживания и диагностики в рамках принятой программы испытаний. До включения в комплект определяют требуемые соединители, длину проводов, способы фиксации и формат результата. Параметры изоляции оценивают совместно с условиями среды и историей объекта; отдельное число без этих сведений имеет ограниченную ценность.
Комплектация и совместимость

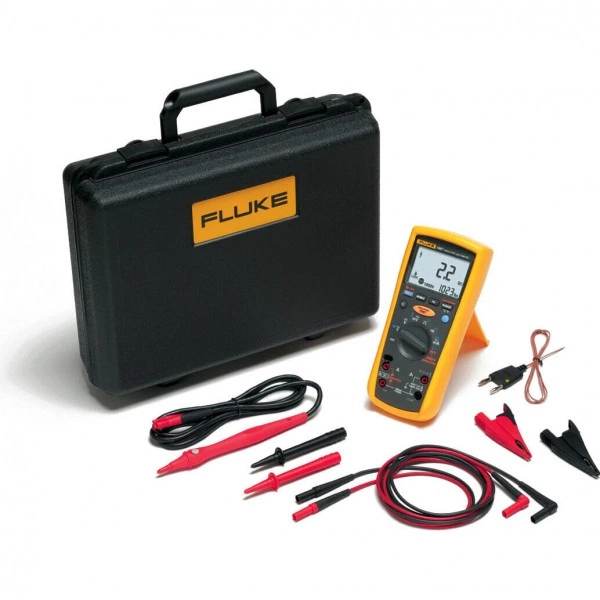

Комплект поставки
- Мегаомметр Fluke 15871 шт.
- Дистанционный щуп1 шт.
- Измерительные провода1 шт.
- Термопара типа К1 шт.
- Четыре щелочных батареи типа AA1 шт.
- Компакт-диск с руководством1 шт.
- Краткое руководство пользователя1 шт.
- Жесткий кейс1 шт.
