Основная информация о комплекте принадлежностей
Комплект принадлежностей. Состав измерительного набора.
- Цвета компонентов
- Черный и красный
Назначение и исполнение

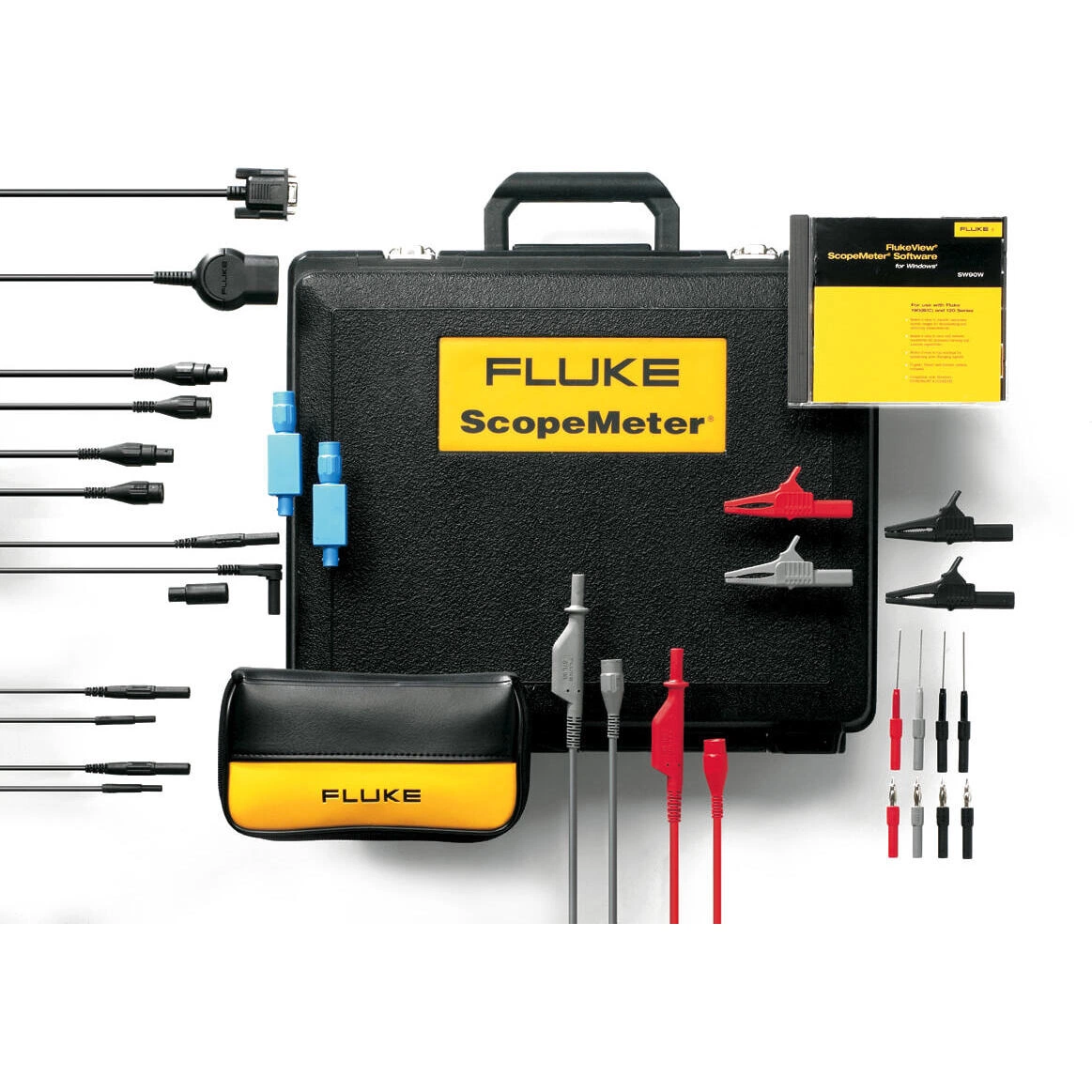

Комплект принадлежностей FLUKE SCC128. Осциллографический тракт FLUKE предназначен для исследования изменения сигнала во времени. При выборе рассматривают полосу, число входов, допустимые уровни, способ подключения и характеристики совместимых пробников. Осциллограф, пробник и переходник образуют один рабочий тракт, поэтому его возможности определяются каждым включенным компонентом.
Функциональные возможности SCC128
Временная развертка помогает сопоставлять форму, длительность и взаимное положение событий. Полоса пропускания и частота дискретизации описывают разные стороны регистрации. Для повторяемого сравнения сохраняют масштаб, связь входа, синхронизацию и настройки пробника. Условия одного входа не переносят на другой без проверки спецификации.
- Набор используется совместно со ScopeMeter 120 Series и предназначен для поиска неисправностей в автомобильной электрике, содержит специальные рекомендованные аксессуары, адаптеры, коннекторы, тестовые кабели и др.
- Комплект SCC128 включает в себя следующие аксессуары:
- Осциллограф-мультиметр в набор SCC128 не входит.
- Позволяет быстро находить неисправности в электрике автомобиля.
Технические особенности
Коэффициент деления пробника учитывают при оценке уровня и выборе диапазона. Допустимое напряжение между точками и относительно земли проверяют отдельно. Наличие изолированного корпуса или разъема определенной формы само по себе не задает категорию безопасности и допустимую схему соединения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Комплект принадлежностей |
| Цвета компонентов | Черный и красный |
Применение
При наладке сначала формулируют наблюдаемый процесс: периодический сигнал, переходный режим или редкое событие. Затем выбирают точки, длительность наблюдения и способ сохранения результата. Вместе с осциллограммой полезно фиксировать настройки тракта и условия работы оборудования, чтобы запись можно было интерпретировать при повторном анализе.
Подготовка рабочего набора
Для работы с FLUKE SCC128 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Комплект поставки
- C120 жесткий кейс для осциллографа-мультиметра серии 120
- SW90W программное обеспечение FlukeViewScopeMeterпод Windows95/98/Me/NT4.0/2000/XP
- OC4USBкабель оптического интерфейса с адаптером для порта USB
- STL90 экранированные тестовые щупы (1 красный, 1 серый) с 2 заземляющими проводами
- 4 Сменных одноточечныхконтакта
- 4 Сменных наконечника
- AC85A набор зажимов типа "крокодил" (1 красный, 1 серый, 2 черных)
- TL24 провод заземления с вилкой штекерного типа (1 шт, черный)
- C75 кейс для хранения мелких принадлежностей (1 шт.)
- Адаптеры-фильтры нижних частот (2 шт)
- Удлинители с переходником типа BNC(m)-BNC(f) (2 шт.)
- BB120 заземляющий провод с BNC-разъемом (1 шт.)
