Основная информация о комплекте клапана сброса давления
Комплект клапана сброса давления. Состав измерительного набора.
- Масса
- 46 г
- Настройка по умолчанию
- 20,7 МПа
Назначение и исполнение

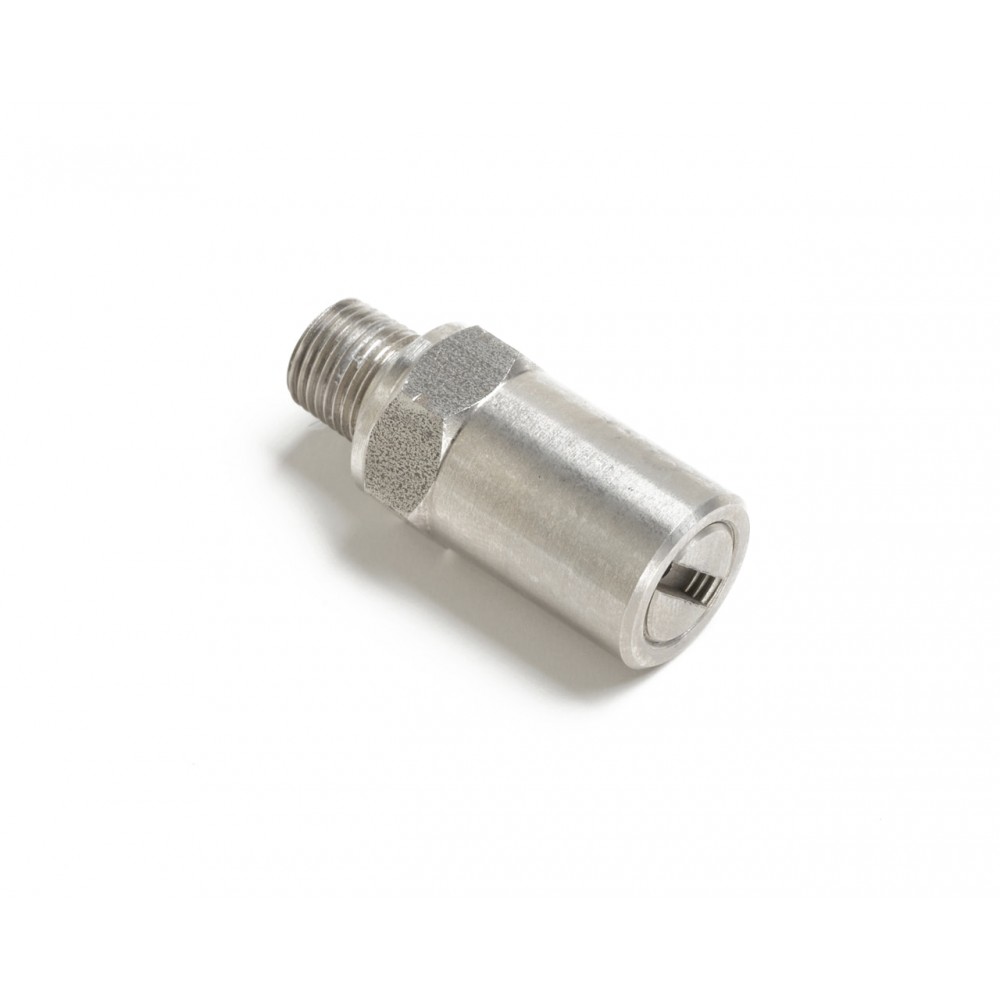

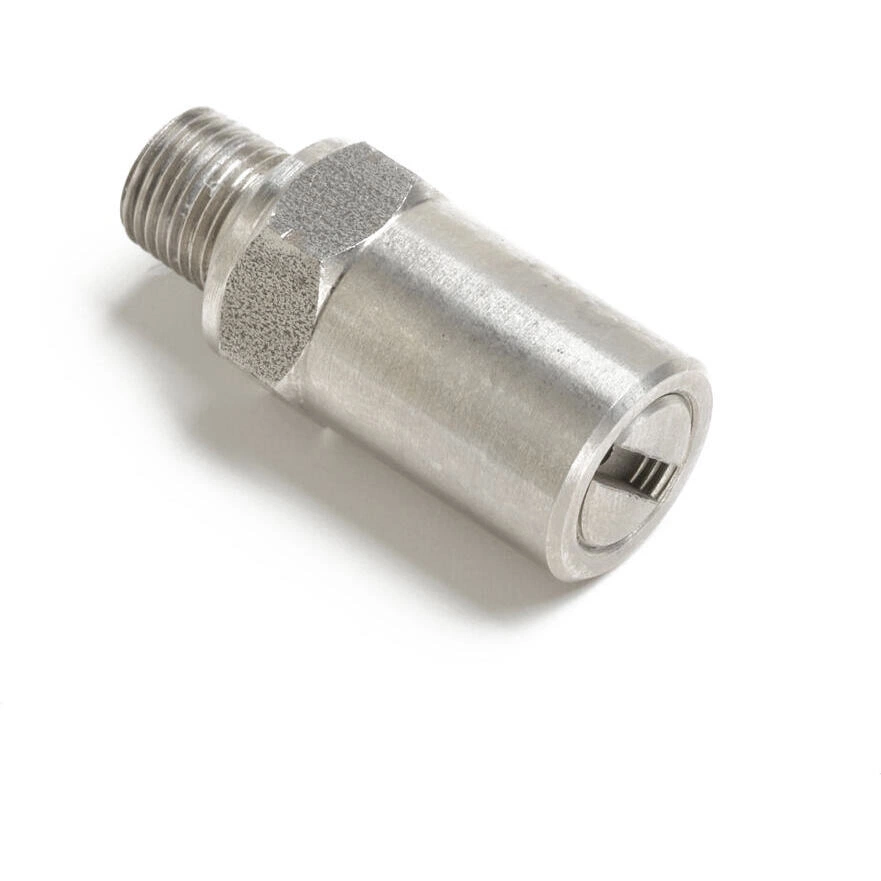

Комплект клапана сброса давления FLUKE 700PRV-1. Оборудование FLUKE для работы с давлением выбирают по диапазону, виду давления и допустимой среде. Абсолютное, избыточное и дифференциальное давление описывают разные задачи. Калибратор, измерительный модуль, насос и соединительная принадлежность имеют разные функции и не заменяют друг друга одним фактом наличия резьбового соединения.
Функциональные возможности 700PRV-1
При подготовке комплекта согласуют измерение, создание давления и подключение проверяемого устройства. Совместимый модуль может расширять систему, однако его диапазон и требования к среде остаются собственными параметрами. Характеристики соседних модулей серии не следует считать пределами установленного исполнения.
- Регулируется в диапазоне от 4,8 до 20,7 МПа
- Настройка по умолчанию: 20,7 МПа
- Воспроизводимость: 10 % от номинального значения установки.
- Устанавливается непосредственно в насос 700HTP-1
- Один регулируемый обратный клапан
- Fluke 700PRV-1 состоит из регулируемого обратного клапана (от 4,8 до 20,7 МПа) для совместного использования с тестовым шлангом 700HTP-1.
- Наружная резьба NPT 1/8 дюйма позволяет установить клапан непосредственно в шланг Fluke 700HTP-1.
- Используется вместе с тестовым насосом 700HTP-1.
- В модуле 700PRV предусмотрен регулировочный винт для настройки предварительной нагрузки на внутренние пружины диска.
Технические особенности
Уплотнение, соединители и рабочая среда влияют на применимость комплекта. Параметры точности оценивают вместе с температурными условиями и принятой схемой проверки. Предел рабочего давления, перегрузка и разрушающее давление имеют разное назначение; более высокое аварийное значение не является разрешенным повседневным режимом.
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты | 38 мм и 16 мм в диаметре |
| Масса | 46 г |
| Настройка по умолчанию | 20,7 МПа |
| Материал | Нержавеющая сталь типа 303 |
| Воспроизводимость | 10 % от номинального значения установки. |
Применение
Перед подбором уточняют тип датчика или преобразователя, рабочую среду, соединение и контрольные точки. Для повторной проверки полезно сохранять схему, направление изменения давления и условия установления показания. При транспортировке и хранении защищают соединения от загрязнения и учитывают требования к конкретной среде.
Подготовка рабочего набора
Для работы с FLUKE 700PRV-1 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
