Основная информация о комплекте экранированных измерительных проводов
Комплект экранированных измерительных проводов. Состав измерительного набора.
- Полоса пропускания
- 1 МГц
- Длина кабеля
- 1,5 м
- Коэффициент ослабления
- 1:1
Назначение и исполнение

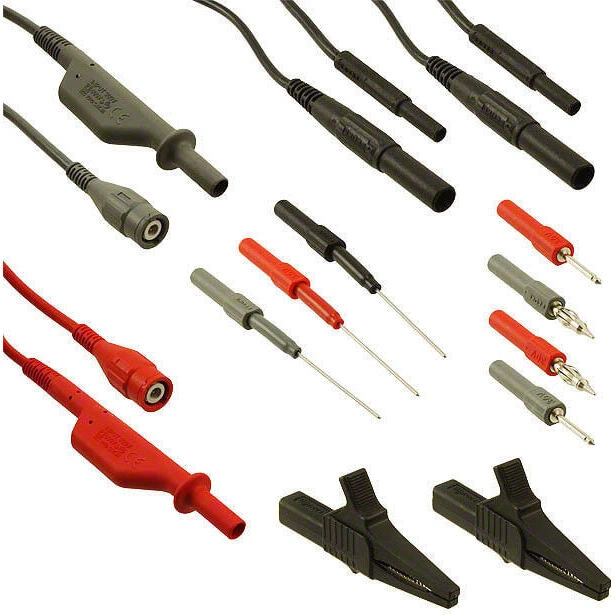

Комплект экранированных измерительных проводов FLUKE STL90. Измерительные провода, щупы и зажимы FLUKE соединяют измеритель с точкой контроля. При подборе важны назначение контакта, тип разъема, доступ к объекту и допустимые электрические параметры. Провод, наконечник, переходник и зажим выполняют разные роли в тракте и могут поставляться отдельными позициями.
Функциональные возможности STL90
Форма рабочей части определяет способ доступа к контакту. Разъем со стороны прибора и контакт со стороны объекта проверяют раздельно. Один размер соединения не гарантирует, что принадлежность подходит к каждому измерителю с внешне похожим гнездом. Для рабочего набора используют подтвержденное сочетание компонентов.
- Комплект промышленных экранированных измерительных проводов 1:1 в силиконовой изоляции.
- Полезная полоса пропускания 1 МГц.
- Совместимы с тестовыми приборами Fluke ScopeMeter (осциллограф-мультиметр)
- Провода в силиконовой изоляции не растрескиваются от холода и не плавятся при случайном контакте с горячими поверхностями.
- Великолепная разгрузка натяжения и гибкость способствуют продлению срока службы.
Технические особенности
Допустимые ток, напряжение и категория измерений относятся к конкретной конфигурации принадлежности. Если защитная насадка меняет открытый участок наконечника, применимость проверяют для используемого состояния. Более высокий предел базового прибора не увеличивает автоматически возможности подключенного провода или зажима.
Основные характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 1 МГц |
| Длина кабеля | 1,5 м |
| Коэффициент ослабления | 1:1 |
Применение
Перед работой оценивают доступ к точке, устойчивость соединения и размещение проводов. Длину выбирают с учетом маршрута, чтобы не создавать ненужного натяжения и петель. Для повторных измерений полезно сохранять одинаковое соединение; изменение контакта может влиять на результат независимо от настройки измерителя.
Подготовка измерительного соединения
Для контакта заранее оценивают доступное пространство, форму проводника или клеммы и возможность устойчивого размещения рабочей части. На принадлежности не возлагают функцию механического удержания оборудования, если такая задача для нее не предусмотрена. Набор согласуют с используемым измерителем, проверяя ограничения каждого перехода от прибора до точки контроля.
Перед использованием осматривают изоляцию, разъемы и контактные части. Состояние соединения важно как для безопасности, так и для повторяемости результата. После работы принадлежности очищают и хранят так, чтобы защитить рабочие поверхности и не повредить провод. Требуемые способы обращения определяются конструкцией и условиями применения конкретного исполнения.
Комплектация и совместимость

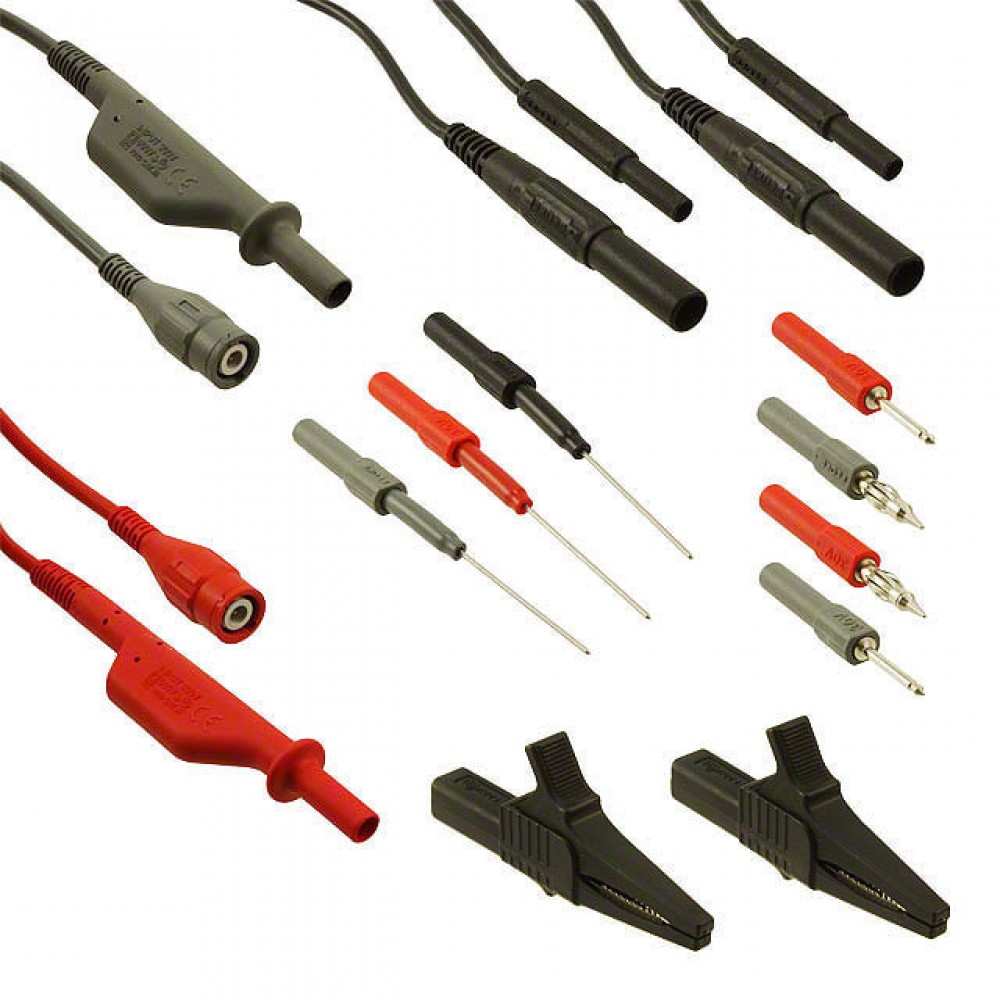

Комплект поставки
- Два экранированных измерительных провода:
- - Длина кабеля 1,5 м
- - Безопасный подпружиненный входной однополюсный штекер
- - Безопасный изолированный разъем BNC
- - Максимальное напряжение сигнала 300 В
- - Максимальное напряжение относительно земли 600 В согласно категории III IEC 1010-2-031
- - Максимальный ток 3 А
- Два провода заземления:
- - Длина кабеля 250 мм
- - Безопасные подпружиненные разъемы
- Два сменных наконечника, 4 мм, 30 В
- Два сменных наконечника, 2 мм, 30 В
- Три наконечника щупа, 30 В, 1 А
- Два изолированных зажима типа «крокодил» (AC85A)
Совместимость
- Тестовыми приборами Fluke ScopeMeter (осциллограф-мультиметр) В комплект экранированных измерительных проводов входит: Два экранированных измерительных провода: - длина кабеля 1,5 м
