Основная информация об измерительных проводах
Измерительные провода. Совместимость с оборудованием и установка.
- Длина кабеля
- 2000 м
Назначение и исполнение

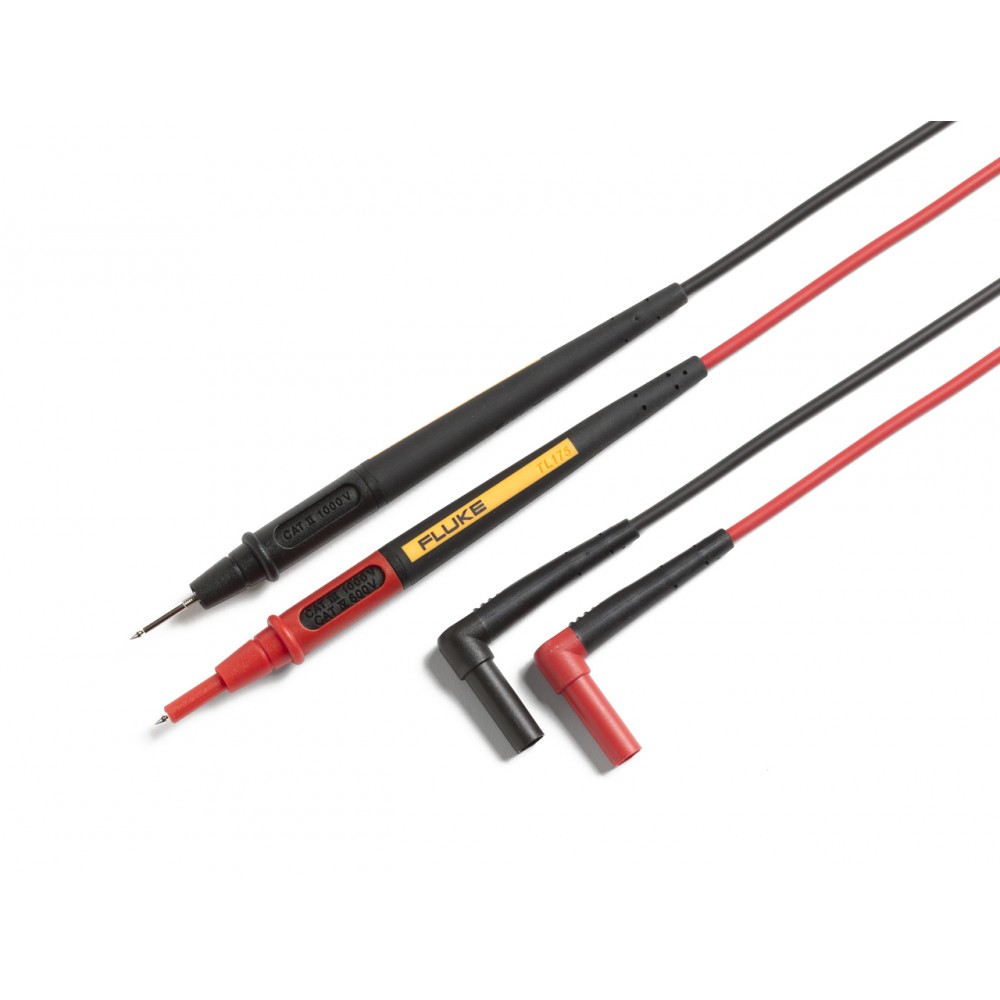

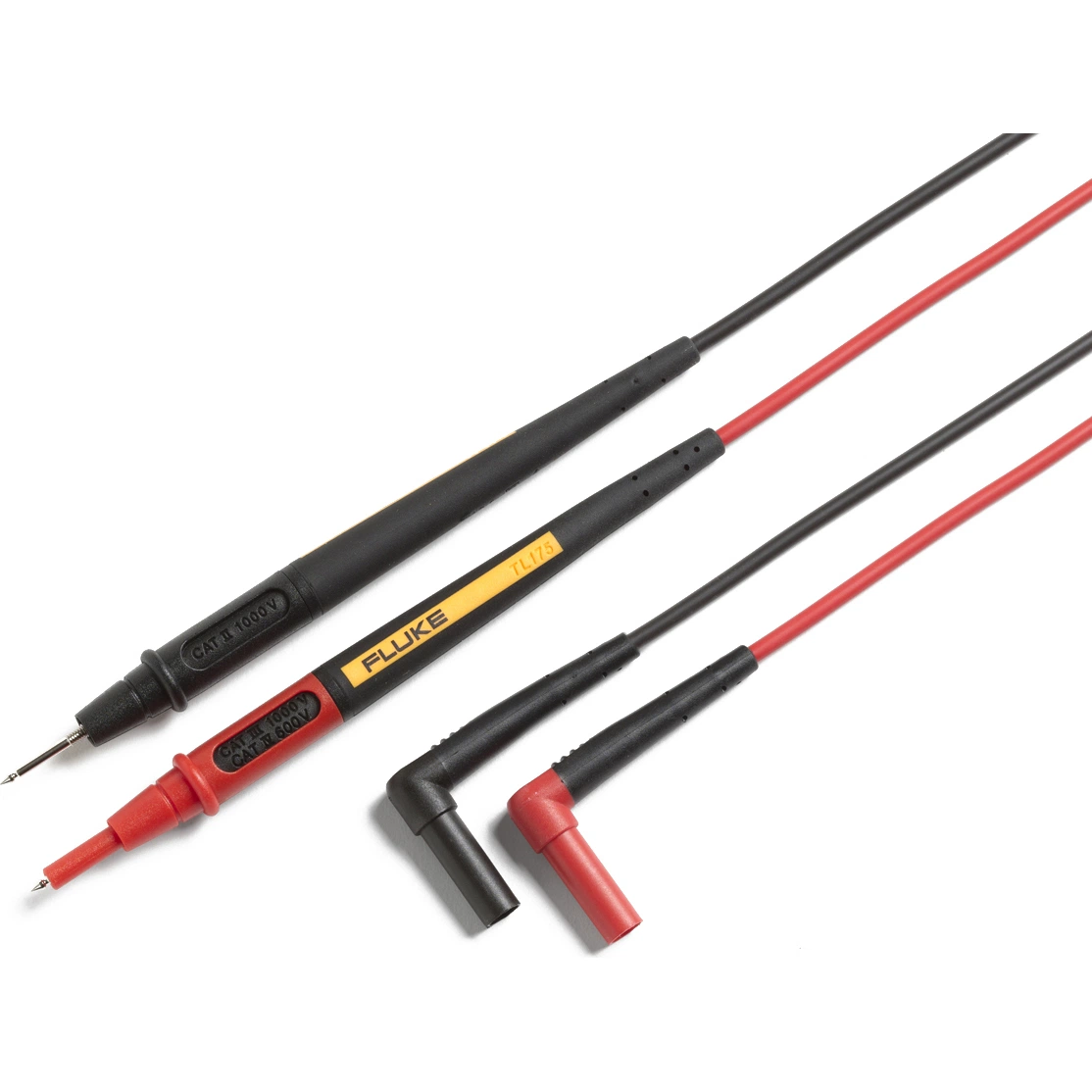

Измерительные провода FLUKE TL175. Измерительные провода, щупы и зажимы FLUKE соединяют измеритель с точкой контроля. При подборе важны назначение контакта, тип разъема, доступ к объекту и допустимые электрические параметры. Провод, наконечник, переходник и зажим выполняют разные роли в тракте и могут поставляться отдельными позициями.
Функциональные возможности TL175
Форма рабочей части определяет способ доступа к контакту. Разъем со стороны прибора и контакт со стороны объекта проверяют раздельно. Один размер соединения не гарантирует, что принадлежность подходит к каждому измерителю с внешне похожим гнездом. Для рабочего набора используют подтвержденное сочетание компонентов.
- Запатентованная выдвижная защита наконечников проводов, соответствующая новым требованиям по безопасности для электрооборудования, согласно которым требуется сократить площадь неизолированной поверхности, одновременно обеспечивая универсальность, необходимую для выполнения большинства измерений.

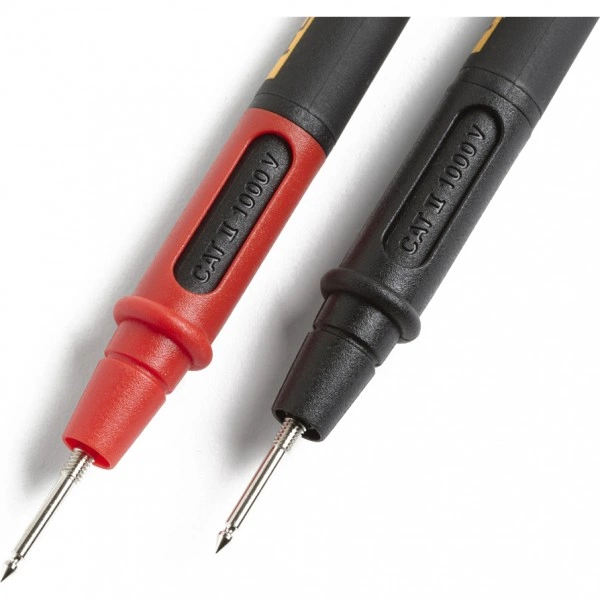

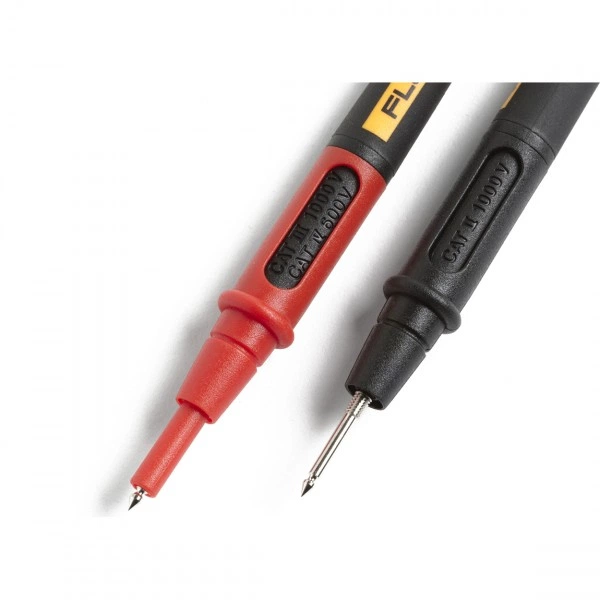

- Длину неизолированной части наконечника можно сократить с 3/4 дюйма (19 мм) до 4/25 дюйма (4 мм).

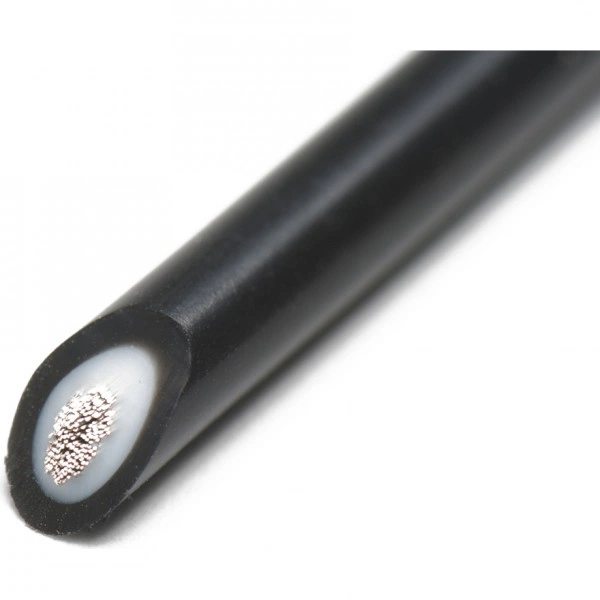

- Новая индикация износа измерительных проводов WearGuard™. Каждый измерительный провод покрыт двумя слоями силиконовой изоляции, внутренний слой контрастного цвета для определения порезов, износа и других повреждений провода, которые требуют его замены.
- Измерительные провода с двойной силиконовой изоляцией. Измерительный провод TL175 выдерживает высокие температуры и остается гибким при низких температурах.

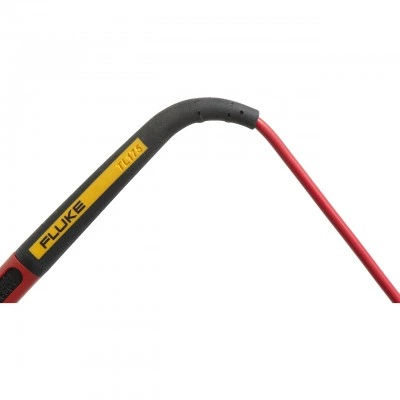

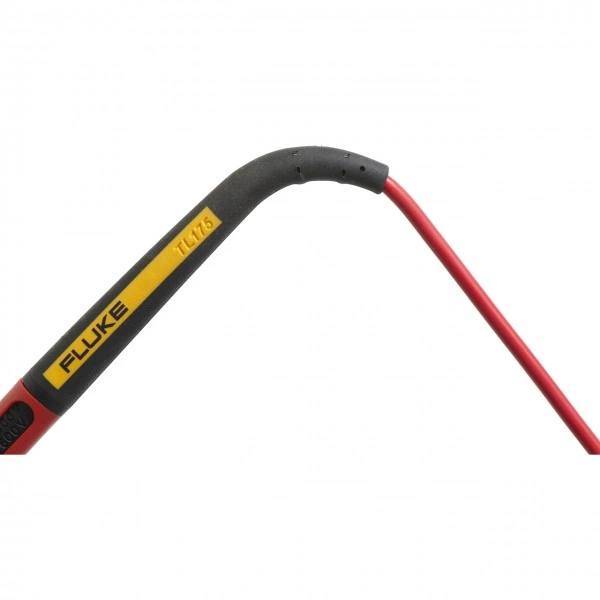

- Возврат при деформации даже при высоких нагрузках с обоих концов провода, на испытаниях провод успешно выдержал более 30 000 сгибаний.

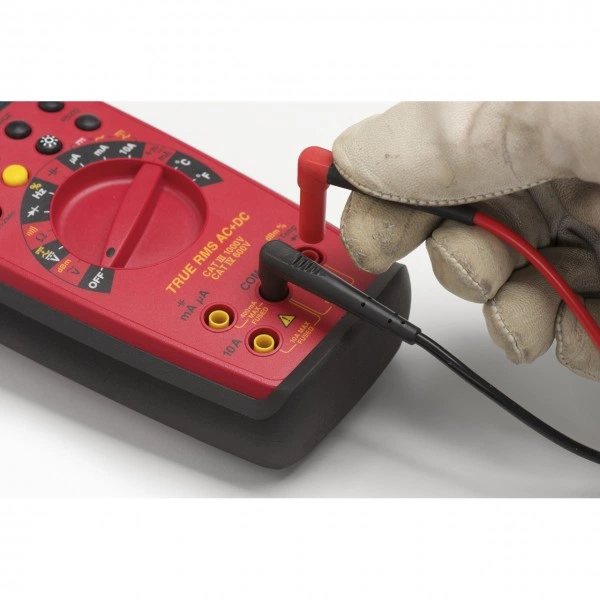

- Универсальные входные разъемы, совместимые со всеми приборами, оснащенными гнездом для стандартных закрытых вилок штекерного типа на 4 мм

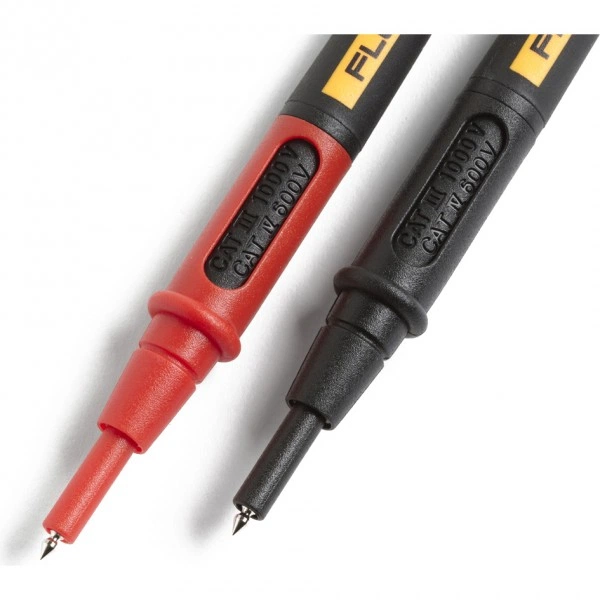

- Категории безопасности: CAT II 1000 В, CAT III 1000 В, CAT IV 600 В, макс. 10 А, степень загрязнения 2
- Измерительный провод TL175E оснащен съемными насадками 4 мм для универсальности применения
- Щупы всегда позволяют определить категорию безопасности используемого наконечника
- Условия эксплуатации: от -20 до 55 °C, высота: 2000 м
- Соответствует требованиям EN61010-031
- Новые измерительные щупы Fluke TL175 являются единственными измерительными щупами в мире, длина открытой металлической части наконечника которых регулируется, что позволяет использовать их в различных условиях измерения.

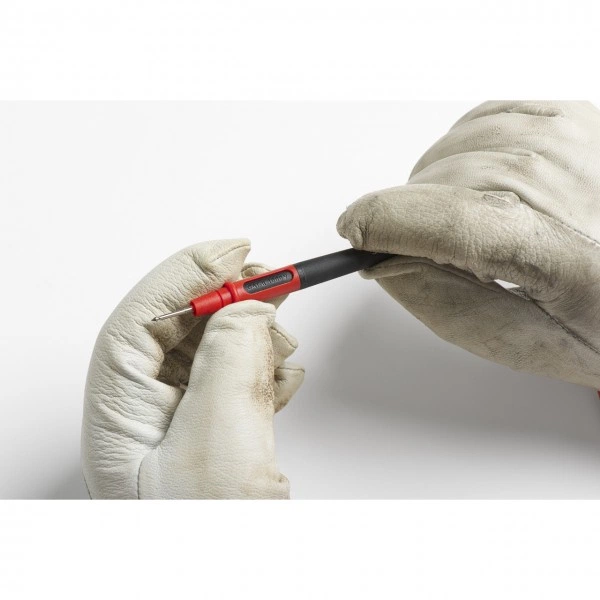

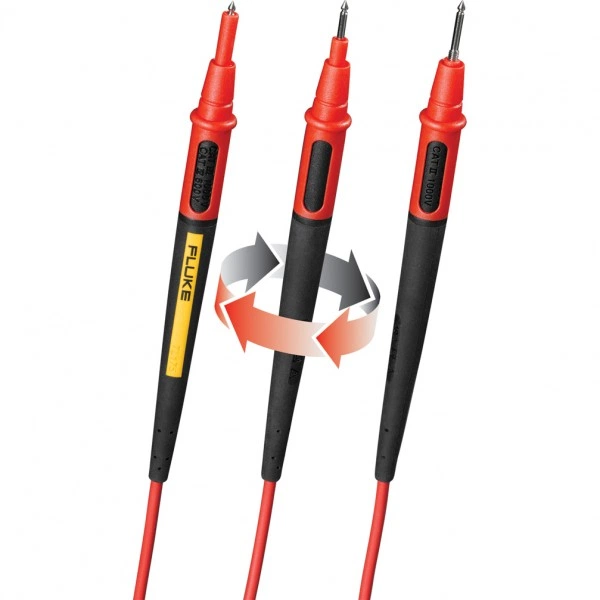

- Простым скручиванием измерительного щупа пользователь может изменять длину открытого наконечника щупа с 19 мм до 4 мм.
Технические особенности
Допустимые ток, напряжение и категория измерений относятся к конкретной конфигурации принадлежности. Если защитная насадка меняет открытый участок наконечника, применимость проверяют для используемого состояния. Более высокий предел базового прибора не увеличивает автоматически возможности подключенного провода или зажима.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT II 1000 В / CAT III 1000 В / CAT IV 600 В |
| Длина кабеля | 2000 м |
| Условия эксплуатации | От -20 до 55 °C, высота: 2000 м |
| Категории безопасности | CAT II 1000 В, CAT III 1000 В, CAT IV 600 В, макс. 10 А, степень загрязнения 2 |
Применение

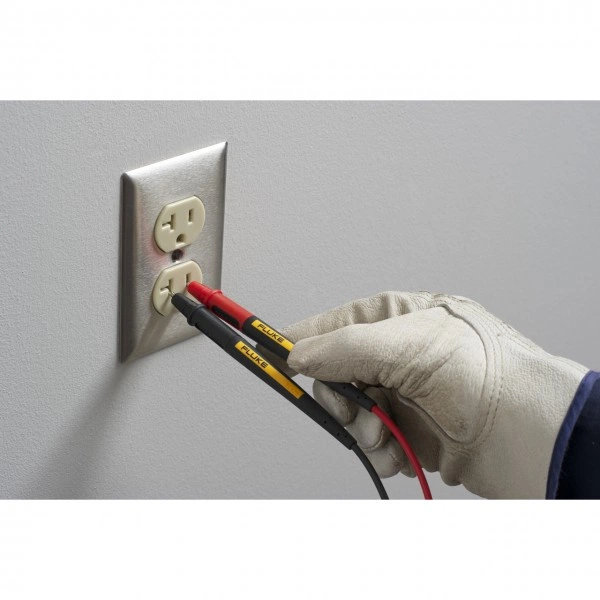

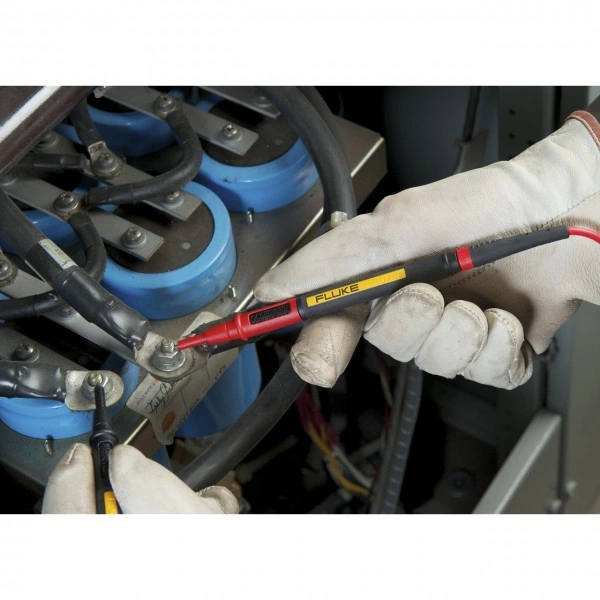

Перед работой оценивают доступ к точке, устойчивость соединения и размещение проводов. Длину выбирают с учетом маршрута, чтобы не создавать ненужного натяжения и петель. Для повторных измерений полезно сохранять одинаковое соединение; изменение контакта может влиять на результат независимо от настройки измерителя.
Комплектация и совместимость
Комплект поставки
- Измерительные провода TL1751 шт.
Совместимость
- О всеми приборами, оснащенными гнездом для стандартных закрытых вилок штекерного типа на 4 мм Категории безопасности: CAT II 1000 В, CAT III 1000 В, CAT IV 600 В, макс
