Основная информация о калибраторе температуры
Калибратор температуры. Проверка измерительных каналов.
- Напряжение DC
- 30 В
- Ток DC
- 0,024 А
Назначение и исполнение

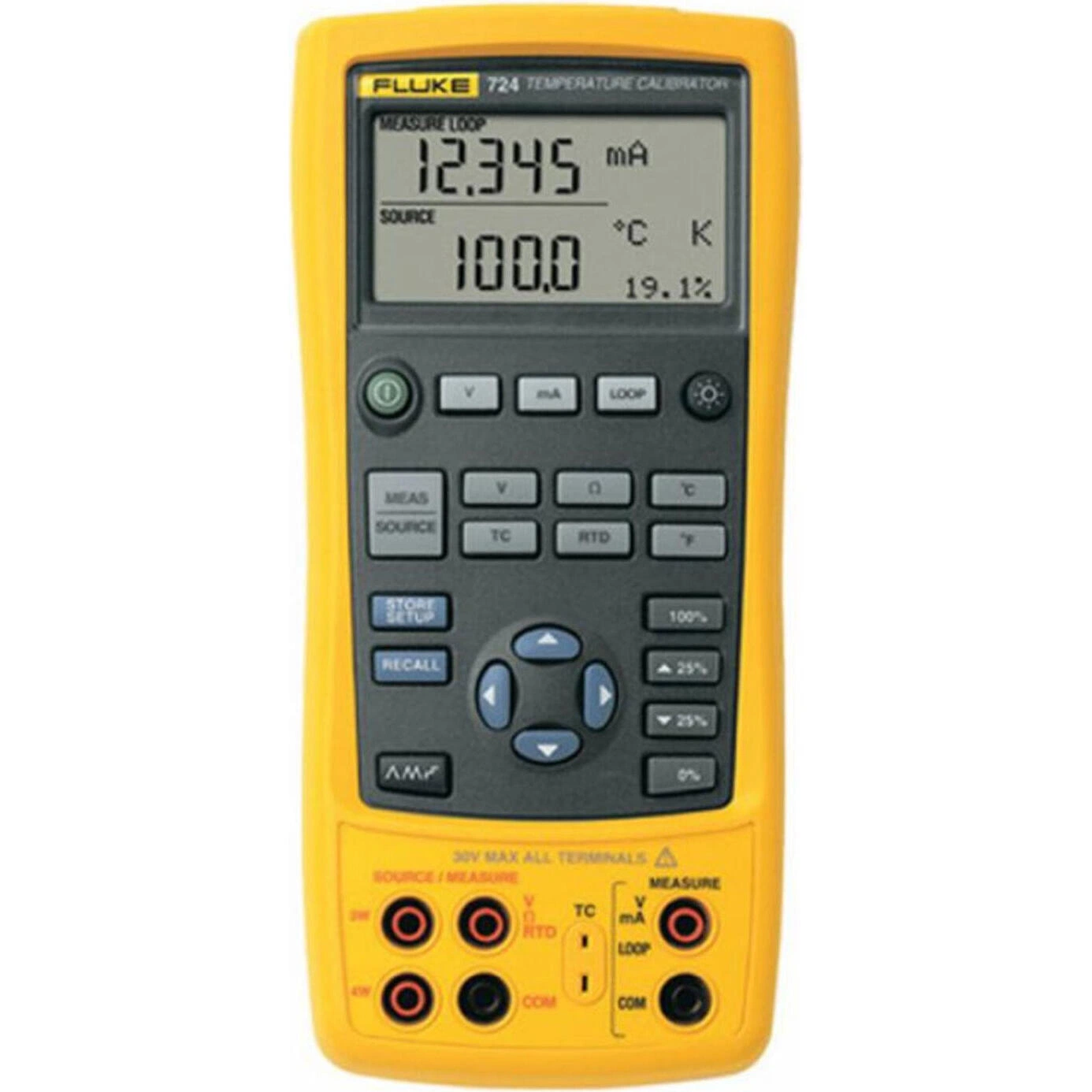

Калибратор температуры FLUKE 724. Температурный прибор FLUKE выбирают с учетом объекта измерения и способа получения результата. Контактный датчик, инфракрасный канал и вспомогательная принадлежность решают разные задачи. Диапазон самого измерителя и диапазон подключенного датчика рассматривают отдельно, чтобы не переносить предел одного компонента на всю систему.
Функциональные возможности 724
При контактном измерении важны тип датчика, его размещение и время установления теплового контакта. Для инфракрасного измерения учитывают размер пятна, расстояние и свойства поверхности. Возможность видеть значение на дисплее не означает, что объект полностью заполняет измеряемую область или что температура уже установилась.
- Читаемый сдвоенный дисплей позволяет одновременно просматривать входные и выходные сигналы
- Измерение терморезисторов, термопар, сопротивления и напряжения для проверки датчиков и преобразователей
- Выбор единиц измерения / калибровки температуры ° C или ° F
- Имитация термопар, терморезисторов, напряжения и сопротивления для калибровки преобразователей
- Возможность проведения быстрой проверки линейности с шагом 25% и 100%
- Выполнение дистанционного тестирования с автоматической ступенчатой и автоматической пилообразной функциями (auto step, auto ramp)
- Питание преобразователей во время тестирования токовой петли с одновременным измерением силы тока мА
- Запоминание 8 часто используемых схем проверок для последующего применения
- Эргономичная, компактная форма калибратора и защитного кожуха
- Прочная надежная конструкция прибора позволяет эксплуатировать его в «полевых» условиях
- Подсветка экрана позволяет работать с прибором при недостаточном освещении
- Большая емкость аккумуляторной батареи (4 элемента АА)
- Удобный доступ к отсеку с элементами питания
- Калибратор измерителей температуры Fluke 724 относится к классу приборов, используемых в ходе проверки и настройки систем промышленной автоматики.
- В отличие от бюджетных калибраторов, предназначенных для проверки только термопар или термометров сопротивления, Fluke 724 является универсальным инструментом: он обеспечивает калибровку термопреобразователей, датчиков и электронных измерителей температуры любого типа.
- При выполнении проверок пассивного оборудования промышленных сетей калибратор Fluke 724 запитывает тестируемый контур напряжением 24 В от внутреннего источника и одновременно измеряет величину токового сигнала.
- Измерение сопротивления и подключение преобразователей температуры может осуществляться по двух-, трех- и четырехпроводной схеме, что позволяет калибровать с помощью Fluke 724 разнотипные датчики, минимизировать допускаемую погрешность и добиться приемлемой точности, исходя из условий выполнения работ.
- Калибратор Fluke 724 оснащен крупноразмерным ЖК-дисплеем, с двухстрочным отображением информации, что позволяет отслеживать величину сигналов одновременно на входе и выходе проверяемых устройств, повышая объективность диагностики.
- В отличие от многих приборов этого класса, калибратор температуры Fluke 724 имеет возможность выполнения работ в промышленных сетях любого типа, а не только с интерфейсом аналоговой токовой петли, с использованием сигнала 4-20 мА.
- Если при выполнении работ по тестированию и настройке систем автоматики вам приходится использовать несколько стандартных схем проверки, можно задать до 8 вариантов настроек калибратора.
- Калибратор Fluke 724 имеет удобный кнопочный интерфейс, что позволяет быстро выбирать нужный режим работы.
- Сертификация модели Fluke 724 согласно ГОСТ Р и наличие ее в Государственном реестре СИ позволяет использовать прибор для калибровки и настройки ответственной аппаратуры, в том числе средств учета, например, в системах выдачи жидкой продукции, с перерасчетом объема в весовой показатель, с учетом температурных параметров жидкости.
- Калибратор измерителей температуры Fluke 724 преназначен для калибровки резистивных датчиков температуры и термопар; измерения/моделирования температуры; измерения/моделирования напряжения 0-30/0-10 В; измерения/моделирования сопротивления 0-3200/15-3200 Ом; измерения силы тока 0-24 мА; питания петли тока 24 В.
- Этот калибратор позволяет тестировать и имитировать 10 типов термопар и 7 типов терморезисторов, а также измерять напряжение и сопротивление.
- Сдвоенный дисплей одновременно отображает имитируемую на выходе температуру и силу тока в тестируемой цепи, 2 канала, корпус защищен от ударов, пыли и грязи.
Технические особенности
Разрешение индикации и допустимое отклонение измерений имеют разный смысл. Погрешность датчика, условия среды и способ установки могут добавлять вклад к характеристикам прибора. Сравнивая модели, сохраняют одинаковый тип измерения и рабочую температуру; пределы контактного и бесконтактного режимов не смешивают.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение DC, В | 30 |
| Максимальный ток DC, А | 0,024 |
| Габариты | 96 x 200 x 47 мм |
| Масса | 650 г |
| Батарея | 4 батареи АА |
| Сопротивление | 3200 Ом |
| Функции рампы: Рампа | 25% |
| Работа от батареи | 25 часов |
Применение
В рабочей задаче заранее отмечают точки, состояние поверхности и режим оборудования. Для повторного контроля полезны одинаковое расстояние или способ установки, одна маркировка датчиков и временная привязка. Если измерение входит в технологическую процедуру, выбранный прибор и принадлежности должны соответствовать ее условиям.
Комплектация и совместимость
Комплект поставки
- Калибратор температуры Fluke 7241 шт.
- Тестовые провода TL751 шт.
- Тестовые зажимы АС721 шт.
- Одна пара съемных тестовых проводов1 шт.
- Руководство пользователя1 шт.
