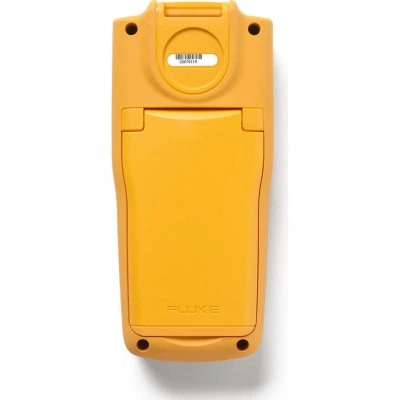

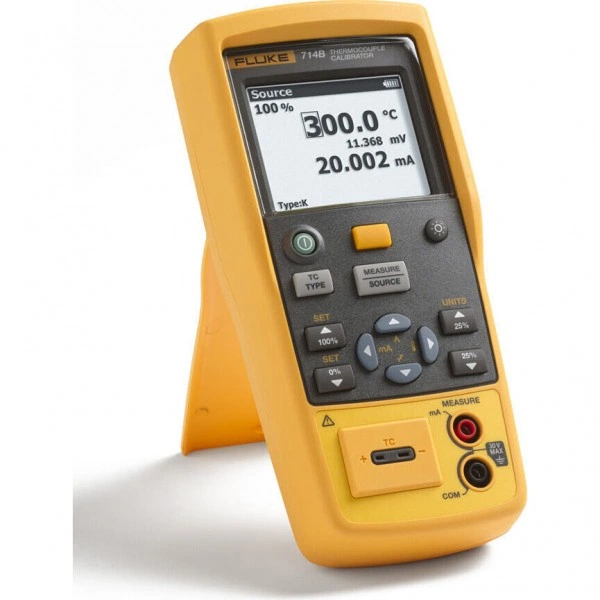

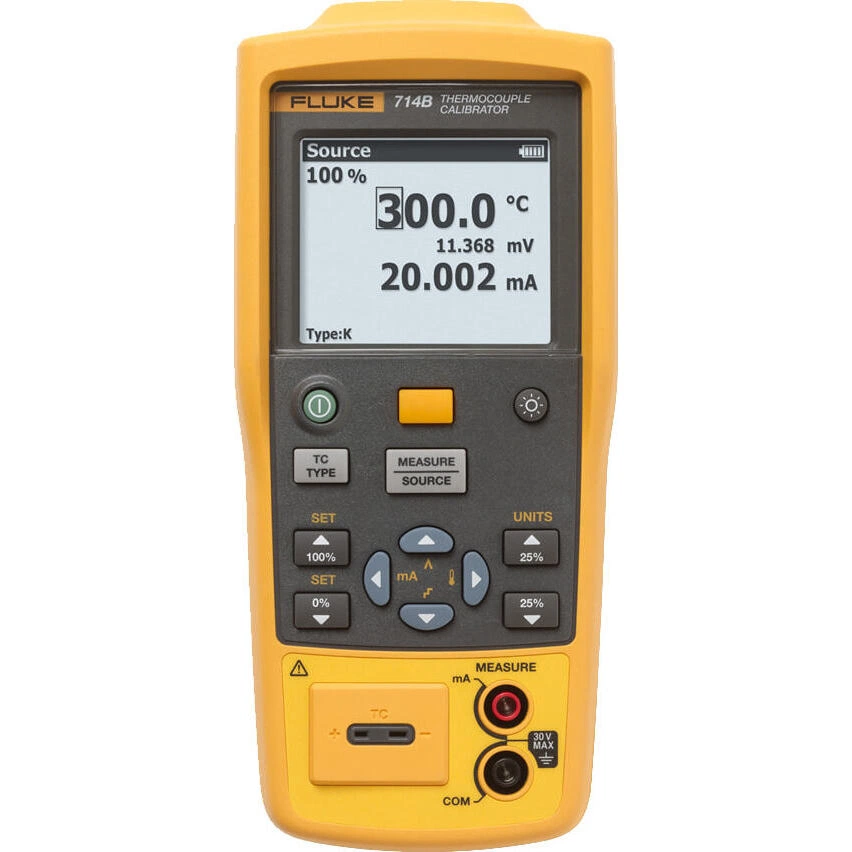

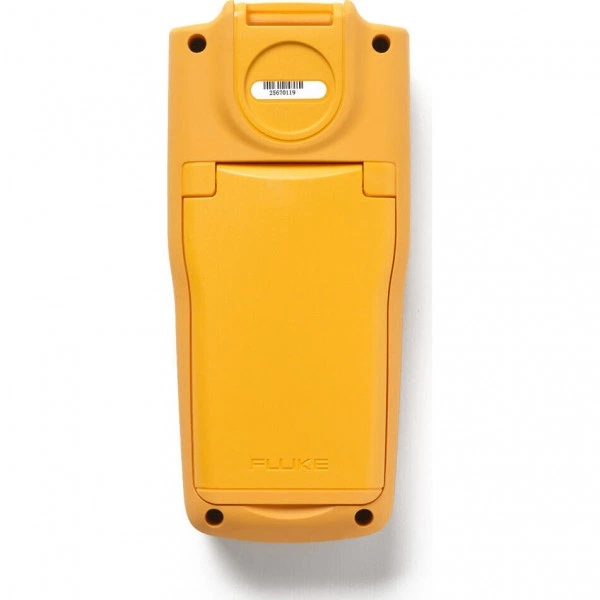

Калибратор температуры FLUKE 714B/EN

Name: Калибратор температуры FLUKE 714B/EN
Brand: Fluke
SKU: 714B/EN
Price: 352218 RUB
Availability: InStock

352 218 ₽

Запросите КП для получения индивидуальной скидки

Запросить КП

Комплектация и подбор FLUKE

Уточним исполнение и комплектацию выбранного прибора FLUKE, диапазоны измерений, принадлежности и условия поставки. Если есть спецификация, приложите файл к запросу.

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Нужное исполнение

Сверим полное обозначение, версию прибора и комплектность.

Диапазон и погрешность

Уточним пределы измерений, разрешение и допустимую погрешность.

Подключение прибора

Подберем совместимые провода, датчики и интерфейсные принадлежности.

Состав поставки

Зафиксируем прибор, принадлежности и требования к документам в предложении.

Основная информация о калибраторе температуры

Калибратор температуры. Проверка измерительных каналов.

Напряжение DC: 0,075 В
Ток DC: 0,024 А
Защита: IP52

Назначение и исполнение

Калибратор температуры FLUKE 714B/EN. Температурный прибор FLUKE выбирают с учетом объекта измерения и способа получения результата. Контактный датчик, инфракрасный канал и вспомогательная принадлежность решают разные задачи. Диапазон самого измерителя и диапазон подключенного датчика рассматривают отдельно, чтобы не переносить предел одного компонента на всю систему.

Функциональные возможности 714B/EN

При контактном измерении важны тип датчика, его размещение и время установления теплового контакта. Для инфракрасного измерения учитывают размер пятна, расстояние и свойства поверхности. Возможность видеть значение на дисплее не означает, что объект полностью заполняет измеряемую область или что температура уже установилась.

Определение температурных показателей в градусах Цельсия или Фаренгейта по выходному сигналу (или измерение выходного напряжения) в ходе калибровки термопар
Генерирование милливольтового сигнала (имитация термопары) при калибровке линейных преобразователей термодатчиков (быстрая и точная установка требуемых показателей с шагом 50? и 0,1? обеспечивается кнопочными переключателями).
Калибратор 714B может осуществлять измерения и имитировать (17) различных типов термопар и напряжение в милливольтах

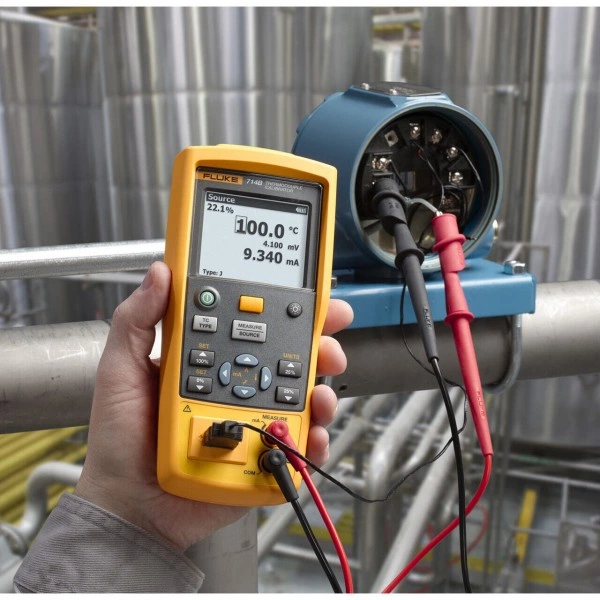

Измеряйте сигналы от 4 до 20 мА с одновременным обеспечением температурного сигнала
Устройство для подвешивания входит в конструкцию каждого прибора
Настраиваемые в диапазоне от 0 до 100 % исходные показатели для быстрого выполнения проверки 25 % линейности
Линейный пилообразный сигнал и автоматический выбор шага пилообразного сигнала в 25 %, исходя из настроек 0 % и 100 %
Двойные входы и дисплей с подсветкой для упрощения чтения показаний
Сохранение настройки отключения питания при включении для упрощения повторного запуска проверок
Характеристики за 1 и 2 года и отслеживаемый сертификат калибровки
Таким требованиям полностью соответствует калибратор температуры Fluke 714, обладающий защитой от неблагоприятных внешних воздействий и обеспечивающий при этом высокую точность измерений.
Особенности калибратора термопар Fluke 714

Калибратор температуры Fluke 714 может использоваться для проверки и настройки девяти видов термопар, при этом он обеспечивает работу в двух основных режимах (переключение между которыми осуществляется нажатием кнопки Input/Output):
Органы управления калибратора Fluke 714 полностью идентичны модели Fluke 712, поэтому, имея навык работы с одним прибором, можно выполнять измерения с помощью другой модели без какой-либо подготовки.
Подключение термопар к калибратору производится с помощью стандартного двухполюсного миниразъема, обеспечивающего надежный электрический контакт и быстрое подсоединение и отсоединение проверяемых датчиков.
Калибратор совместим с магнитной системой подвески Fluke, использование которой при выполнении работ дает возможность освободить руки от удержания прибора.

Технические особенности

Разрешение индикации и допустимое отклонение измерений имеют разный смысл. Погрешность датчика, условия среды и способ установки могут добавлять вклад к характеристикам прибора. Сравнивая модели, сохраняют одинаковый тип измерения и рабочую температуру; пределы контактного и бесконтактного режимов не смешивают.

Основные характеристики

Параметр	Значение
Максимальное напряжение DC, В	0,075
Максимальный ток DC, А	0,024
Класс защиты IP	IP52
Температура хранения	От - 30 до 60 °C
(Без образования конденсата): Вес	515 г
Измерения милливольт и источник: Диапазон	0,01 мВ
Высота над уровнем моря при хранении	12 000 метров
Высота над уровнем моря при эксплуатации	2 000 метров

Применение

В рабочей задаче заранее отмечают точки, состояние поверхности и режим оборудования. Для повторного контроля полезны одинаковое расстояние или способ установки, одна маркировка датчиков и временная привязка. Если измерение входит в технологическую процедуру, выбранный прибор и принадлежности должны соответствовать ее условиям.

Комплектация и совместимость

Комплект поставки

Калибратор Fluke 714B/EN1 шт.
Батареи1 шт.
Магнитное подвесное устройство1 шт.
Измерительные провода1 шт.
Сертификат калибровки1 шт.
Руководство по эксплуатации1 шт.

Совместимость

Магнитной системой подвески Fluke, использование которой при выполнении работ дает возможность освободить руки от удержания прибора

Технические характеристики 714B/EN

Измерение напряжения

Измерение напряжения постоянного тока, мА: Диапазон: 0,001 мA
Измерение напряжения постоянного тока, мА: Разрешение: 0-24 мA
Измерения милливольт и источник: Диапазон: 0,01 мВ
Измерения милливольт и источник: Разрешение: От –10 мВ до 75 мВ

Максимальное напряжение DC, В: 0,075
Максимальное напряжение между клеммой и заземлением или двумя: Максимальное напряжение между клеммой и заземлением или двумя клеммами — 30 В
Напряжение постоянного тока: 75 мВ

Измерение тока

Максимальный ток DC, А: 0,024

Постоянный ток: 24 мА

Измерение температуры

Вход и выход термопары: B: Диапазон (°C): от 1000 до 1820 °C; Измерение (°C): 0.9; Измерение (°C): 1.3; Источник (°C): 0.8; Источник (°C): 1.2
Вход и выход термопары: BP: Диапазон (°C): от 2000 до 2500 °C; Измерение (°C): 2; Измерение (°C): 3; Источник (°C): 0.8; Источник (°C): 1.2
Вход и выход термопары: C: Диапазон (°C): от 1800 до 2316 °C; Измерение (°C): 2; Измерение (°C): 3; Источник (°C): 1.3; Источник (°C): 2
Вход и выход термопары: D: Диапазон (°C): от 1500 до 2315 °C; Измерение (°C): 2; Измерение (°C): 3; Источник (°C): 1.6; Источник (°C): 2.4
Вход и выход термопары: E: Диапазон (°C): от 600 до 1000 °C; Измерение (°C): 0.4; Измерение (°C): 0.6; Источник (°C): 0.2; Источник (°C): 0.3
Вход и выход термопары: G: Диапазон (°C): от 1500 до 2320 °C; Измерение (°C): 2; Измерение (°C): 3; Источник (°C): 1.6; Источник (°C): 2.4
Вход и выход термопары: J: Диапазон (°C): от 800 до 1200 °C; Измерение (°C): 0.5; Измерение (°C): 0.8; Источник (°C): 0.3
Вход и выход термопары: K: Диапазон (°C): от 1200 до 1372 °C; Измерение (°C): 0.7; Измерение (°C): 1; Источник (°C): 0.3; Источник (°C): 0.4
Вход и выход термопары: L: Диапазон (°C): от 800 до 900 °C; Измерение (°C): 0.5; Измерение (°C): 0.8; Источник (°C): 0.2; Источник (°C): 0.3
Вход и выход термопары: N: Диапазон (°C): от 900 до 1300 °C; Измерение (°C): 0.6; Измерение (°C): 0.9; Источник (°C): 0.3; Источник (°C): 0.4

Вход и выход термопары: P: Диапазон (°C): от 1000 до 1395 °C; Измерение (°C): 2; Измерение (°C): 3; Источник (°C): 0.8; Источник (°C): 1.2
Вход и выход термопары: R: Диапазон (°C): от 100 до 1767 °C; Измерение (°C): 1; Измерение (°C): 1.5; Источник (°C): 0.9; Источник (°C): 1.4
Вход и выход термопары: S: Диапазон (°C): от 1400 до 1767 °C; Измерение (°C): 1.1; Измерение (°C): 1.7; Источник (°C): 1; Источник (°C): 1.5
Вход и выход термопары: T: Диапазон (°C): от 0 до 400 °C; Измерение (°C): 0.3; Измерение (°C): 0.4; Источник (°C): 0.3; Источник (°C): 0.4
Вход и выход термопары: TC Тип: Диапазон (°C): Диапазон (°C); Измерение (°C): 1 год; Измерение (°C): 2 года; Источник (°C): 1 год; Источник (°C): 2 года
Вход и выход термопары: U: Диапазон (°C): от 0 до 600 °C; Измерение (°C): 0.3; Измерение (°C): 0.4; Источник (°C): 0.3; Источник (°C): 0.4
Вход и выход термопары: XK: Диапазон (°C): от 300 до 800 °C; Измерение (°C): 0.4; Измерение (°C): 0.6; Источник (°C): 0.3; Источник (°C): 0.6
Вход и выход термопары: Пн: Диапазон (°C): от 1000 до 1410 °C; Измерение (°C): 2; Измерение (°C): 3; Источник (°C): 0.8; Источник (°C): 1.2
Измерение напряжения пост. тока, мА: Температурный коэффициент: Измерение напряжения постоянного тока, мА: Температурный коэффициент — ± (0,002% от показания прибора + 0,002% от диапазона) /°C ( <18 °C или >28 °C)
Измерения милливольт и источник: Температурный коэффициент: ± (0,002% от показания прибора + 0,002% от диапазона) /°C ( <18 °C или >28 °C)

Измерительные функции

(Без образования конденсата): Требования по вибрации: MIL-T-28800E, Класс 2

Метрологические параметры

Измерение напряжения пост. тока, мА: Точность (% от показаний: Измерение напряжения постоянного тока, мА: Точность (% от показаний прибора + отсчеты) — 0,010% + 2 мкА

Измерения милливольт и источник: Точность (% от показаний: Измерения милливольт и источник: Точность (% от показаний прибора + отсчеты) — 0,015% + 10 мкА

Электропитание

(Без образования конденсата): Блок питания: Батареи 4 AA NEDA 1.5A IEC LR6

Условия эксплуатации и защита

(Без образования конденсата): Безопасность: IEC 61010-1, макс. 30 В на землю, степень загрязнения 2
(Без образования конденсата): Степень защиты: IEC 60529: IP52
(Без образования конденсата): Требования к ударопрочности: 1 м
(Без образования конденсата): Электромагнитная среда: IEC 61326-1: портативное устройство

Класс защиты IP: IP52
Относительная влажность (в %, работа без образования конденсата): Без конденсации
Рабочая температура: От -10 °C до 50 °C
Температура хранения: От - 30 до 60 °C

Габариты и масса

(Без образования конденсата): Вес: 515 г
(Без образования конденсата): Размеры (В x Ш x Д): 52,5 мм x 84 мм x 188,5 мм

Высота над уровнем моря при хранении: 12 000 метров
Высота над уровнем моря при эксплуатации: 2 000 метров
