Как выбрать пирометр для металла, двигателя и труб: почему важны D:S и коэффициент излучения?

При выборе пирометра максимальная температура часто привлекает больше внимания, чем оптика и свойства поверхности. Но если маленькая цель не заполняет измерительное пятно или блестящий металл отражает окружающие предметы, большой диапазон не спасает результат. Для двигателя, трубы и металлической детали нужны разные условия точечного измерения.

Что измеряет пирометр: поверхность или воздух?

Инфракрасный пирометр принимает тепловое излучение в своём спектральном диапазоне и рассчитывает температуру поверхности, заполняющей поле зрения. Он не измеряет температуру воздуха между прибором и целью как контактный датчик. Направление на вентиляционную решётку может дать температуру её поверхности и фона, а не проходящего потока.

Если нужен воздух в канале, жидкость внутри трубы или температура обмотки под корпусом, определите доступную измеряемую величину. Поверхность трубы не всегда имеет ту же температуру, что среда внутри: влияют теплообмен, изоляция, толщина стенки и режим движения. Пирометр помогает контролировать доступную поверхность, но не превращается в погружной датчик.

Что означает D:S и как рассчитать пятно?

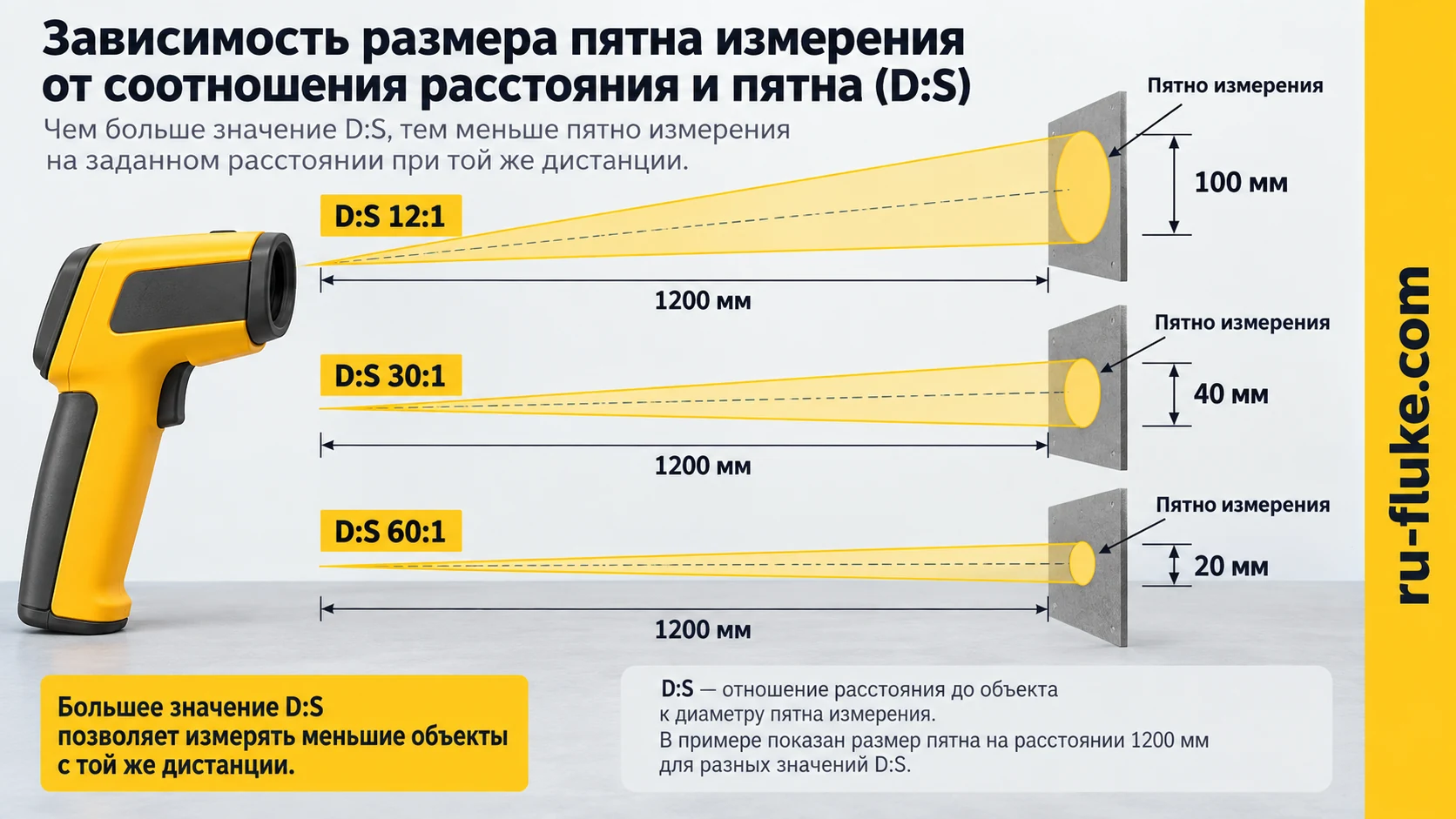

D:S — отношение расстояния к размеру измерительного пятна в определённых оптических условиях. Для первого расчёта диаметр пятна можно оценить как расстояние, делённое на D:S. При расстоянии 1200 мм оптика 12:1 даёт примерно 100 мм, 30:1 — 40 мм, 60:1 — 20 мм. Точный размер и минимальное пятно проверяют по оптической диаграмме модели.

Это расчётные ориентиры, а не паспортная диаграмма всех приборов. У Fluke 572-2 минимальное пятно составляет 19 мм: оценка 10 мм по одному отношению 60:1 на расстоянии 0,6 м не является характеристикой этой модели. Реальная цель должна уверенно заполнять поле зрения с запасом. На границе горячей трубы и холодной стены прибор получает смешанное излучение. Маленькая красная лазерная точка не означает, что температура измеряется только в этой точке.

У Fluke 62 MAX+ оптическое отношение 12:1 определено для 90% принимаемой энергии. Два лазера помогают видеть границы наведения в предусмотренных условиях, но не создают два независимых температурных канала. Излучение за пределами условного пятна и неоднородность цели нужно учитывать.

Какой коэффициент излучения выставить для металла?

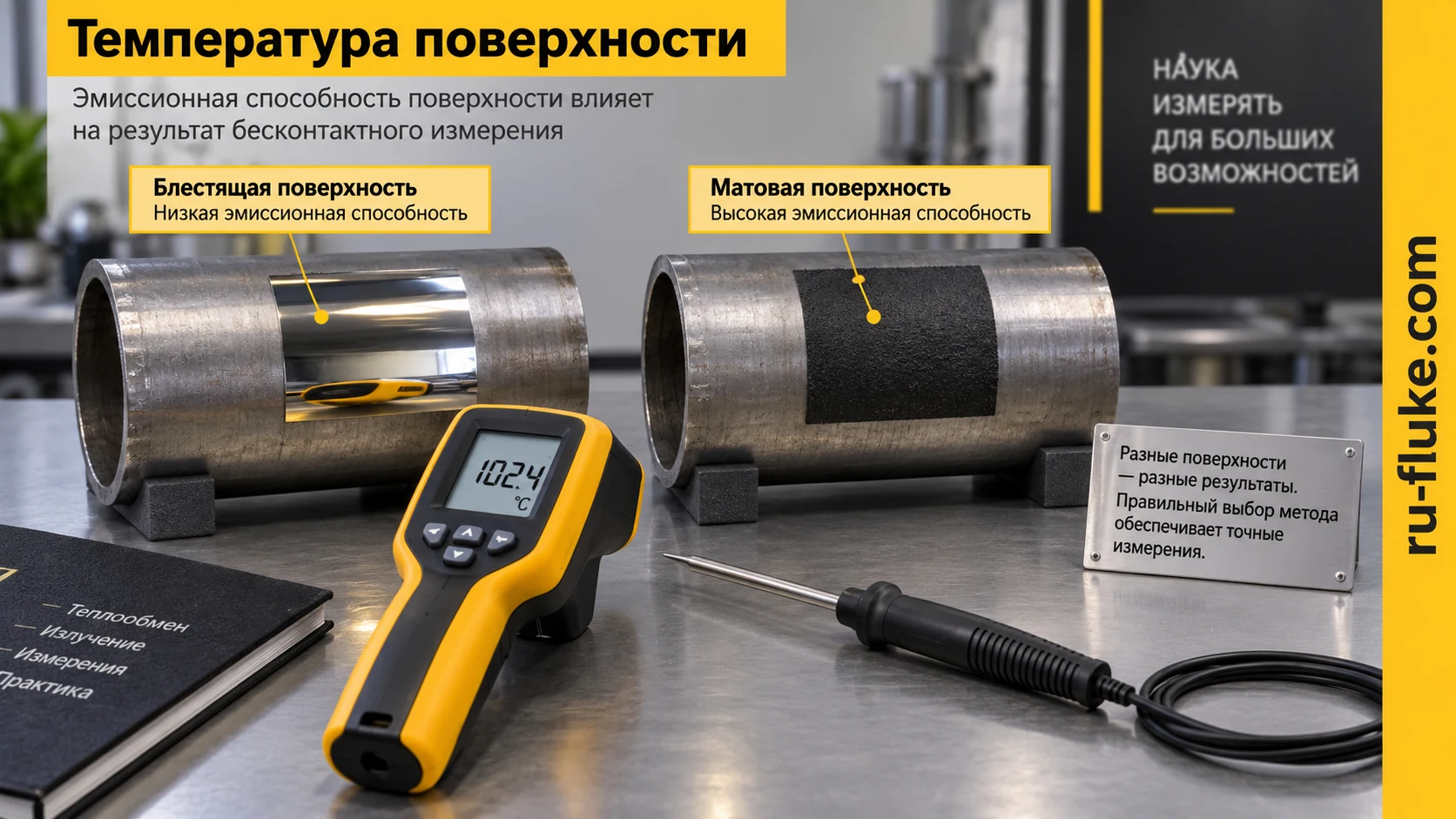

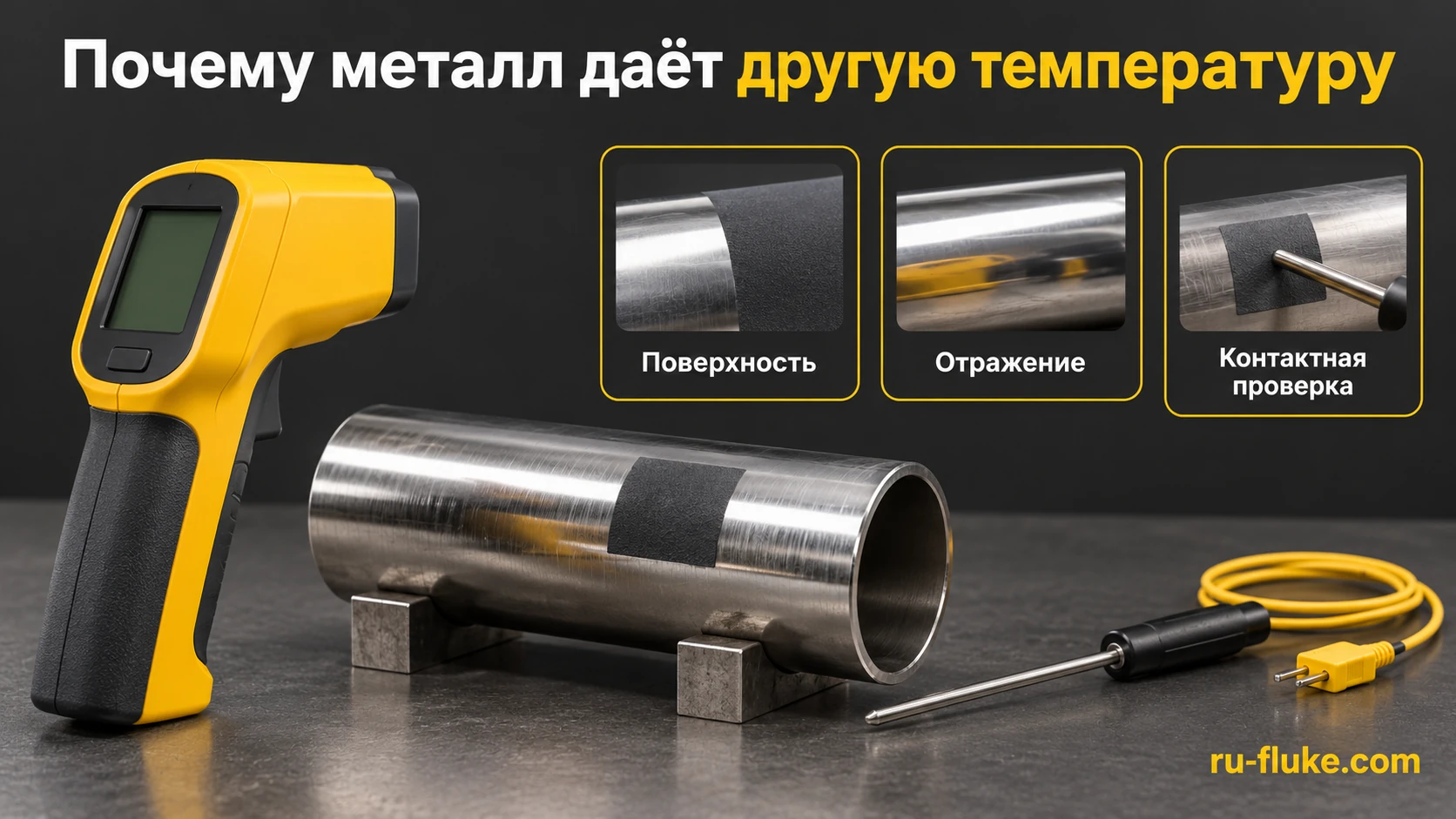

Коэффициент излучения ε характеризует способность поверхности излучать по сравнению с идеальным чёрным телом в соответствующих условиях. Он зависит от материала, покрытия, окисления, шероховатости, температуры, спектрального диапазона и угла наблюдения. Надпись «сталь» не задаёт одно точное значение для всех стальных деталей.

Полированная поверхность может иметь низкую излучательную способность и заметно отражать тёплые предметы вокруг. Окрашенная или окисленная поверхность той же детали ведёт себя иначе. Поэтому универсальная настройка 0,95 для любого металла неверна. Она часто удобна для высокоэмиссионных поверхностей, но не устраняет отражения блестящего металла.

Для контрольной точки применяют подходящий контактный датчик либо подготовленную высокоэмиссионную область, допустимую для данной температуры и процесса. Покрытие должно выдерживать условия и достигнуть температуры поверхности. Нельзя наклеивать случайную ленту на горячую, движущуюся или находящуюся под напряжением деталь. Если поверхность менять нельзя, выбирают метод и спектральный диапазон под задачу.

Почему пирометр показывает разную температуру при изменении угла?

При изменении угла меняются отражения и видимая область поверхности. На цилиндрической трубе косой взгляд увеличивает вероятность захватить фон и соседние участки. На блестящем металле прибор может принимать отражение человека, горячего оборудования или холодного проёма.

Для повторных обходов фиксируйте точку, расстояние, направление и ε. Разница 10 °C между двумя фотографиями экрана не является доказательством нагрева, если один замер сделан перпендикулярно матовому участку, а другой — под углом по блестящей кромке. Сначала обеспечьте сопоставимость.

Как сравнить Fluke 62 MAX+, 561 и 572-2?

Контактная функция требует подходящего зонда. Наличие входа термопары не означает, что любой датчик из комплекта пригоден до верхнего предела IR. Отдельно проверяют диапазон, форму, время установления контакта и совместимость конкретного зонда.

Для 62 MAX+ разрешение дисплея составляет 0,1 °C. Это не точность 0,1 °C. В положительной части основного диапазона его погрешность оценивают как большее из ±1 °C и ±1% показания; при отрицательных температурах действуют другие условия. Ошибки поверхности и пятна добавляются к приборной составляющей, а не входят автоматически в это число.

Как выбрать пирометр для электродвигателя?

Определите контрольные зоны: корпус, подшипниковый щит, доступные соединения. Измерение снаружи не показывает напрямую температуру обмотки внутри. При сравнении двигателей учитывайте нагрузку, вентиляцию, окружающую температуру и время работы. Горячий корпус после длительной нагрузки нельзя сравнивать с холодным резервным двигателем без этих условий.

Для регулярного обхода полезны повторяемые точки и запись максимума в предусмотренной функции. Если нужно найти неизвестный горячий участок на большой площади, рациональнее сначала оценить задачу тепловизионного обследования. Выбор такого прибора подробно разобран в руководстве по тепловизорам Fluke; пирометр остаётся инструментом точечного контроля.

Как выбрать пирометр для труб и небольших деталей?

Предположим, наружный диаметр доступной трубы 40 мм, а измерение нужно с 1,2 м. У прибора 12:1 расчётное пятно около 100 мм — оно явно шире цели. У 60:1 около 20 мм, что позволяет организовать измерение с запасом при подходящей поверхности и оптической диаграмме.

Другой пример: широкая окрашенная панель 300 × 300 мм на расстоянии 0,6 м. Оптика 12:1 здесь может быть достаточной. Покупка 60:1 только ради большого коэффициента не улучшает автоматически результат, если основная ошибка связана с неизвестным ε или нестабильной температурой.

Для блестящей медной трубки преимущество узкого пятна не решает проблему отражений. Может потребоваться контактное измерение или подготовленная контрольная область. Выбирайте оптику и способ учёта поверхности совместно.

Что мешает измерению через стекло, пар и пыль?

Обычное оконное стекло не является прозрачным окном для типичного длинноволнового пирометра. Направив прибор через такое стекло, нельзя считать число температурой объекта за ним. Для измерений через специальное окно нужны известные свойства материала и подходящая коррекция.

Пар, дым, пыль и загрязнённая оптика могут ослаблять сигнал или добавлять собственное излучение. Если пятно проходит через нестабильную завесу, результат меняется даже при постоянной температуре цели. Измеряйте по свободной линии визирования и обслуживайте оптику способом, допустимым для прибора.

Как проверить результат и подготовить заявку?

Перед серийным обходом выберите доступную контрольную поверхность, дождитесь стабильного состояния и сравните IR с подходящим контактным методом. Зафиксируйте расстояние, размер цели, ε и окружающие условия. Слишком большое расхождение сначала разберите как измерительную задачу: цель, отражения, контакт и время установления.

В заявку включите минимальную и максимальную температуру, размер самой маленькой цели, рабочую дистанцию, материал и покрытие, необходимость контактного входа, сохранения результатов и защиту корпуса. По этим данным можно подобрать пирометр Fluke и зонд под реальную задачу.

Почему одного D:S недостаточно для выбора маленькой цели?

Оптическое отношение удобно для предварительного сравнения, но не заменяет диаграмму пятна. У реального прибора есть минимальный размер измеряемой области и зависимость от дистанции. Деление любого расстояния на номинальное D:S способно дать число, которого оптика физически не обеспечивает. Поэтому сначала оценивают порядок размера, затем проверяют конкретную геометрию модели.

У Fluke 572-2 минимальное пятно составляет 19 мм. Оценка 600 мм / 60 = 10 мм не означает, что этот прибор измерит отдельный десятимиллиметровый участок с расстояния 0,6 м. Для цели 12 мм проблема не решается простым приближением. Нужно выбрать другой подходящий метод или изменить доступную измеряемую область, если это допустимо.

Цель должна перекрывать принимаемую область с запасом. Номинальное пятно, рассчитанное при 90% энергии, не имеет резкой физической границы, за которой излучение полностью перестаёт влиять. Поэтому попадание горячей маленькой детали точно в центр не исключает вклад холодного окружения. Это особенно важно при поиске небольшого отклонения температуры.

Как сделать предварительный расчёт дистанции?

В учебной задаче доступен плоский участок шириной 40 мм. Для предварительного планирования выбран запас: расчётное пятно не больше 20 мм. Это выбранное условие примера, а не универсальное правило стандарта. При номинальной оптике 12:1 оценка расстояния составляет 240 мм, при 60:1 — 1200 мм. После расчёта всё равно проверяют минимальное пятно и оптическую диаграмму конкретного прибора.

Если на месте нельзя подойти ближе двух метров, а подходящая оптика не обеспечивает нужную область, большой верхний температурный предел не поможет. В заявке следует прямо указать недоступность цели. Иногда контактный датчик в предусмотренной точке либо другой класс оптики решает задачу лучше ручного пирометра.

Как наклон меняет доступную ширину цели?

Для простого плоского участка проекция размера по направлению взгляда уменьшается при наклоне. Учебная площадка 20 мм под углом 60° к её нормали имеет проекцию примерно 10 мм в соответствующем направлении: 20 × cos 60°. Прибору становится сложнее выделить её на фоне. Для цилиндрической трубы добавляется кривизна, поэтому оценка требует ещё большей аккуратности.

Узкая оптика и правильное направление работают вместе. Прибор может уверенно выделять участок при близком к нормали взгляде и захватывать фон при косом. Сравнивать эти два показания как изменение температуры нельзя без проверки геометрии.

Почему отражение нельзя исправить обычным усреднением температур?

Пирометр принимает излучение. У непрозрачной низкоэмиссионной поверхности значительная часть принятого сигнала может быть связана с отражением окружения. Сигналы складываются как излучательная энергия в соответствующем спектральном диапазоне, а не как простое среднее градусов Цельсия. Поэтому формула «половина температуры детали плюс половина температуры комнаты» не является корректной поправкой.

Настройка ε помогает только при подходящем представлении поверхности и условий. Если вокруг меняются горячие предметы или направление наблюдения, один подобранный коэффициент не гарантирует сохранения результата. Значение, которое совпало с контактной проверкой в одной точке и при одной температуре, не становится универсальной характеристикой материала.

Для блестящей детали полезно выполнить разрешённое сравнение при разных направлениях и оценить, меняется ли показание при сохранении теплового состояния. Заметная зависимость от отражаемого окружения ограничивает применимость результата. Нельзя выбирать угол с максимальной температурой только потому, что он кажется более правдоподобным.

Как подготовить высокоэмиссионную контрольную область?

Материал выбирают по температуре, условиям процесса, допустимости контакта и свойствам покрытия. Он должен быть пригоден к объекту, устойчиво закреплён и находиться в тепловом равновесии с контролируемой поверхностью. Цвет сам по себе не определяет эти свойства. Нельзя переносить возможности одной ленты или краски на любой чёрный материал.

Если покрытие плохо прилегает, оно может иметь другую температуру. Если оно слишком мало, в пятно попадёт исходный металл. Если процесс быстро меняется, область может запаздывать. Поэтому способ подготовки входит в метод измерения, а не рассматривается как универсальная наклейка, после которой любые показания становятся точными.

Как разделить приборную погрешность и ошибки метода?

Паспортная погрешность относится к определённым условиям измерения. Неподходящая поверхность, смешанное пятно, отражение, загрязнённая оптика и нестабильная температура не обязаны входить в эту цифру. Для ответственной задачи оценивают всю измерительную систему. Дополнительный знак на экране не уменьшает ошибку выбора цели.

Учебный расчёт приборной части: при выражении «большее из ±1 °C и ±1%» для показания 80 °C берут ±1 °C, для 300 °C — ±3 °C. Это ещё не полный предел ошибки температуры блестящей трубы. Если задача требует различать 0,5 °C, нужно отдельно подтвердить пригодность всего метода на этом уровне.

Почему контактный зонд тоже нужно выбирать?

Погружной, поверхностный и ленточный датчики имеют разную конструкцию и тепловой контакт. Зонд, который удобно держать в воздухе, может плохо измерять поверхность трубы. Наличие входа K на приборе определяет электрическую совместимость, но не форму, диапазон и время установления выбранного датчика.

Если контактное значение нестабильно, совпадение с одним IR-отсчётом мало что доказывает. Сначала стабилизируют обе проверки в сопоставимом состоянии. Сравнение должно относиться к одной физической области, а не к внешней поверхности в одном случае и воздуху рядом в другом.

Как построить повторяемый маршрут по двигателям и трубам?

Для каждой точки сохраните идентификатор, фото области, покрытие, направление, дистанцию и ε. Для оборудования добавьте рабочее состояние и нагрузку. Для трубы — режим процесса и состояние изоляции. В следующем обходе нужно воспроизвести эти признаки, иначе тренд смешает изменение температуры с изменением измерения.

Например, одинаковые окрашенные корпуса можно сравнивать по отмеченной зоне при близком рабочем режиме. Но более горячий двигатель может нести другую нагрузку или иметь другое охлаждение. Поверхностная температура даёт основание для последующей диагностики, а не автоматически называет повреждённый подшипник или температуру обмотки.

Если интересующий участок заранее неизвестен, одно точечное измерение способно его пропустить. Пирометр удобен для известных контрольных зон. Задача поиска распределения температуры на большой поверхности имеет другую постановку и может требовать тепловизора; не нужно превращать сравнение точечных приборов в обещание полного обследования.

Как выбрать модель по трём конкретным сценариям?

62 MAX+, 561 и 572-2 сопоставляйте по этим сценариям. Контактный вход и более узкая оптика дают конкретные возможности, однако не устраняют все ограничения автоматически. Для заявки укажите самый маленький участок, наиболее дальнюю точку, диапазон температур, поверхность и требуемую величину. Это позволит подобрать пирометр Fluke под измерение, а не только под максимальную температуру на коробке.

Практический разбор: пирометр показывает слишком низкую температуру трубы

Рассмотрим условный металлический трубопровод. Контактный контроль в подходящих условиях даёт около 85 °C, а пирометр на блестящем участке показывает заметно меньше. Это учебная ситуация. Нельзя сразу объявить пирометр неисправным: он получает излучение, зависящее от поверхности, отражения, геометрии и своего диапазона.

Сначала определите измеряемую величину. Температура жидкости внутри, наружной стенки, покрытия и соседнего фланца может различаться. Даже два исправных контактных датчика на разных участках не обязаны совпасть. Сравнение методов должно относиться к одной поверхности в сопоставимый момент.

Затем проверьте размер цели относительно пятна. На узкой трубе в поле измерения могут попадать фон и соседняя поверхность. Лазерная точка помогает наведению, но не показывает весь участок, из которого прибор получает сигнал. Угол взгляда дополнительно уменьшает видимую ширину цели.

Почему блестящий металл может выглядеть холоднее или горячее?

Металл с низкой излучательной способностью отражает значимую часть внешнего излучения. В одном положении он может отражать прохладную окружающую область, в другом — горячий соседний аппарат. Поэтому ошибка не имеет единственного направления. Поворот прибора способен изменить показание при неизменной температуре самой трубы.

Для понимания масштаба рассмотрим упрощённую серую модель излучения по закону T⁴. Пусть истинная поверхность 200 °C, отражённая среда 25 °C, её коэффициент излучения 0,15, а расчёт ошибочно выполнен с 0,95. В этой идеализированной модели получается около 74 °C.

Это не прогноз показания конкретного Fluke: реальный прибор измеряет в своей спектральной полосе, а поверхность не обязана быть серым телом. Пример показывает принципиальную величину методической ошибки. Даже очень хорошая паспортная точность прибора не устраняет неверную модель поверхности.

Если рядом появляется горячий источник отражения, та же поверхность может дать завышенный результат. Поэтому настройка коэффициента по случайной справочной таблице не всегда решает задачу. Важно знать фактическую поверхность, отражённую среду и допустимый способ контрольного сравнения.

Как подготовить сопоставимую контрольную точку?

Используйте предусмотренный контактный метод и, если допустимо для объекта, подходящий участок с известными свойствами поверхности. Материал метки должен выдерживать температуру и не нарушать процесс. Обычная лента не становится высокотемпературным средством только потому, что её цвет матовый.

После нанесения или изменения поверхности дождитесь устойчивого теплового состояния. Покрытие, толщина, контакт и отвод тепла могут создать разность со стенкой. Контрольный участок тоже имеет ограничения, поэтому его нельзя считать идеальным эталоном без проверки.

Сравнивайте один участок и фиксируйте угол, расстояние, настройку ε, фон и время. Если контактный зонд расположен на теневой стороне, а пирометр видит нагретую внешним источником сторону, расхождение относится не только к способу измерения.

Подбор ε по одной точке является проверкой этой конфигурации. Изменение окисления, шероховатости, покрытия и температуры может менять применимость настройки. Не переносите найденное значение на всю заводскую систему из разных материалов.

Почему нельзя измерить температуру жидкости внутри трубы напрямую?

Пирометр обычно видит доступную наружную поверхность. Между жидкостью и ней есть стенка, теплообмен и внешние условия. Изоляция добавляет ещё один слой. Показание кожуха не является прямым измерением температуры среды.

Если нужна температура жидкости для технологического решения, используют соответствующий датчик или подтверждённую модель связи. Пирометр полезен для сравнительного маршрута поверхностей и поиска отклонений, но не должен незаметно заменить погружной контроль.

На одном и том же трубопроводе температура фланца, окрашенной зоны и очищенного металла может различаться по физике и по измерению. Для тренда закрепите контрольные точки и поверхность. Смена точки после ремонта должна быть отмечена.

Можно ли измерять через стекло, пар или защитное окно?

Обычное видимое стекло нельзя считать прозрачным для рабочей ИК-полосы только потому, что человек видит через него цель. Измерение может относиться преимущественно к стеклу и отражениям. Для подходящего ИК-окна нужна известная спектральная передача и предусмотренная процедура.

Пар, пыль и другие среды на пути могут поглощать и рассеивать сигнал. Если цель визуально видна, это ещё не подтверждает отсутствие влияния в инфракрасной полосе. В отчёте фиксируйте препятствия и не переносите точность чистого открытого измерения на любую среду.

Загрязнение оптики самого прибора тоже меняет условия. Проверяйте состояние допустимым способом. Повышение ε в меню не является корректной компенсацией неизвестной грязи на объективе. Сначала восстановите подходящий оптический путь.

Как выбрать D:S, если нужно контролировать небольшую клемму?

Определите минимальную доступную поверхность, дистанцию и угол. Нужна не просто видимая цель, а достаточная область в пятне с запасом по наведению. Табличное отношение D:S является только частью оптической характеристики; учитывают минимальный размер пятна и принятую долю энергии.

У Fluke 572-2 минимальное пятно 19 мм. Если клемма имеет доступный участок 8 мм, расчёт по 60:1 не делает её подходящей целью на короткой дистанции. Более близкое наведение не отменяет нижний предел оптики. Для такого участка выбирают иной подходящий метод или систему.

На наклонной поверхности видимая ширина уменьшается. Учебный участок 20 мм под углом 60° к нормальному виду имеет проекцию около 10 мм по соответствующей оси. Это геометрическая оценка, а не инструкция к измерению любой клеммы. Доступ и электрическая безопасность отдельно определяют допустимую позицию.

Как оценить разницу температур двух объектов?

Сравнение полезно, когда совпадают материал, поверхность, ракурс и режим. Разница между блестящим выводом и окрашенной крышкой может отражать метод, а не только нагрев. Для сопоставления фаз или узлов закрепляют одинаковые контрольные зоны.

Паспортные погрешности двух измерений нельзя всегда вычитать как взаимно уничтожающиеся. Часть влияний общая, часть различается. Если решающая разница мала, нужен бюджет и метод, соответствующий задаче. Одна дополнительная цифра на дисплее не создаёт уверенный вывод.

Для условного порога 80 °C результат 79,8 °C возле границы рассматривают с характеристиками и условиями. Если поверхность неизвестна, обсуждать только ±1 °C прибора преждевременно. Сначала проверяют применимость ИК-метода, затем точность и решение.

Как сделать маршрут, который пригодится через полгода?

Каждая точка получает ID и описание поверхности. Сохраняют расстояние, угол, ε, режим оборудования, окружающие условия и результат. Фото общего вида помогает повторить наведение. Если поверхность перекрасили или очистили, новая запись должна содержать изменение.

Для быстрого обхода не нужно выполнять полный контактный контроль каждой точки каждый раз, если программа уже подтверждена. Но контрольные точки и повод для повторной проверки должны быть определены. Изменение поверхности или необычное расхождение требует возвращения к проверке применимости.

Не путайте запись MAX за проход с температурой одного объекта. Если прибор прошёл через горячий фон, максимум мог относиться к нему. Результат нужно связать с конкретной целью. Для событий во времени важны скорость реакции и способ регистрации.

Какой комплект нужен для обслуживания металла?

В заявке укажите диапазон температур, минимальные цели, расстояния, материалы и окружение. Добавьте необходимость регулировки ε, контактной проверки, хранения и маршрутов. Для разных поверхностей может понадобиться несколько подтверждённых процедур, а не одна универсальная настройка.

Сравните 62 MAX+ и 572-2 по этим условиям, а не только по верхней температуре. Более широкий диапазон не гарантирует подходящую оптику для небольшой цели. Комплект должен позволять проверить сомнительный результат и сохранить конфигурацию, при которой он получен.

Хорошая заявка описывает измерительный результат: наружная стенка такого материала, такие расстояния и допустимая ошибка. Это помогает выбрать прибор, принадлежности и контрольный метод. Запрос «самый точный пирометр для любого металла» скрывает условия, от которых точность зависит сильнее всего.

Подходит ли пирометр для движущейся или быстро меняющейся поверхности?

Проверяют время реакции, режим записи и длительность нахождения цели в пятне. Если поверхность проходит через поле быстрее, чем установится соответствующий результат, число может описывать переход и фон. Для быстрого процесса нужен метод с подходящими временными характеристиками.

В учебной геометрии полоса шириной 30 мм, движущаяся со скоростью 0,3 м/с, находится в выбранной точке около 0,1 с. Это не гарантия, что любой ручной пирометр успеет дать полный результат. Учитывают фактическое пятно, алгоритм и требуемую точность.

Если температура медленно растёт, последовательный контактный и ИК-замеры тоже могут различаться по времени. Сохраняйте моменты и динамику. Расхождение не следует целиком приписывать поверхности, пока не обеспечено сопоставление.

Режим максимума полезен для предусмотренного поиска, но максимум может относиться к другому объекту в проходе. Закрепите маршрут и критерий привязки. Для непрерывного технологического контроля ручной прибор выбирают только тогда, когда такой способ отвечает задаче.

Частые вопросы о пирометрах

Какой пирометр самый точный?

Нужна точность всего измерения на вашей поверхности и расстоянии. Прибор с лучшей паспортной погрешностью может проиграть из-за слишком большого пятна или отражений.

Лазер нагревает объект и измеряет температуру?

Нет. Лазер служит указателем наведения. Температуру рассчитывают по принятому инфракрасному излучению.

Можно ли измерять полированный металл?

Возможно только при подходящем методе и учёте свойств поверхности. Простое изменение ε не всегда устраняет влияние отражённого излучения.

Чем 62 MAX+ отличается от 62 MAX?

Это разные исполнения. В этой статье приведены характеристики 62 MAX+; переносить их на базовый 62 MAX без проверки нельзя.

Почему значение меняется при приближении?

Пятно уменьшается и меняется состав поверхности в поле зрения. Возможно, дальний замер включал фон. Проверьте также оптическую диаграмму и условия наведения.

Можно ли измерить температуру внутри трубы?

Обычный наружный замер показывает доступную поверхность. Для температуры среды используют подходящий контактный, погружной или иной специально выбранный метод.

Показание 0,1 °C означает такую же погрешность?

Нет. Разрешение дисплея, приборная погрешность и неопределённость измерения поверхности — разные характеристики.
