Как выбрать мегаомметр Fluke для кабеля и электрооборудования: 500, 1000, 2500 или 5000 В?

Мегаомметр выбирают по испытательному напряжению, диапазону сопротивления, допустимой ёмкости объекта и методике измерения. Для обслуживания разных объектов нужен прибор, который воспроизводит требуемый тест, выдерживает его продолжительность и помогает получить сопоставимые результаты. Максимальное число в вольтах на корпусе само по себе этой задачи не решает.

Короткий ответ. Fluke 1503 подходит для задач с двумя испытательными напряжениями 500 и 1000 В. Fluke 1507 добавляет 50, 100 и 250 В, автоматические PI/DAR и сравнение с порогом. Fluke 1537 расширяет выбор до 2500 В. Для методик с напряжением до 5000 В рассматривают Fluke 1550C; у Fluke 1555 верхний предел составляет 10 000 В. Напряжение назначают для конкретного объекта и вида испытания, а затем выбирают прибор.

Что измеряет мегаомметр и почему мультиметр его не заменяет?

Мегаомметр прикладывает к изоляции постоянное испытательное напряжение и измеряет проходящий ток. Сопротивление вычисляется как R = U / I. При 1000 В и токе 1 мкА результат составляет 1000 МОм, то есть 1 ГОм. При том же напряжении и токе 100 мкА получится 10 МОм. Эти расчёты показывают, насколько малые токи нужно различать прибору.

Обычный режим сопротивления мультиметра работает с другим уровнем тестового воздействия. Обрыв на его экране означает, что сопротивление превышает предел этого режима, а не что изоляция успешно прошла испытание. Дефект может проявляться при повышенном напряжении, прогреве или увлажнении. Приёмочное измерение нельзя заменить прозвонкой.

Измерение сопротивления изоляции также отличается от испытания электрической прочности. У этих процедур различаются напряжение, длительность, ток и критерий результата. Покупать мегаомметр как универсальную замену высоковольтной испытательной установке нельзя. Если задача включает оба вида испытаний, их перечисляют в техническом задании отдельно.

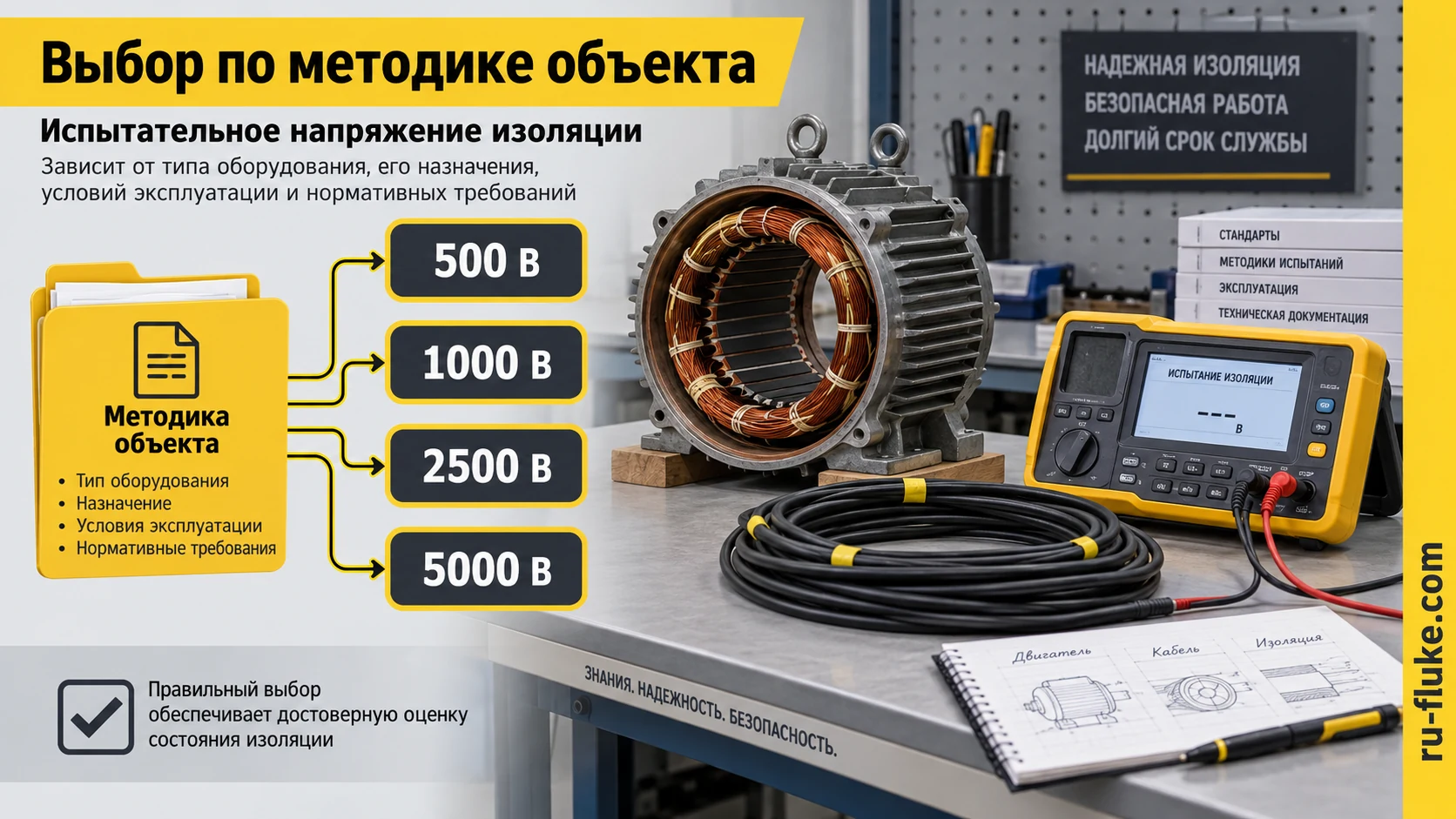

Как выбрать напряжение: 500, 1000, 2500 или 5000 В?

Сначала определяют объект: кабель, обмотка двигателя, трансформатор, электроустановка, отдельный аппарат. Затем находят применимую методику и допустимые условия испытания. На решение влияют номинальное напряжение, конструкция изоляции, стадия эксплуатации, подключённые элементы и вид проверки. Новая линия при сдаче и эксплуатируемая линия после ремонта могут проверяться по разным программам.

Правило «чем выше, тем лучше» здесь не работает. Повышенное напряжение может повредить электронику, ограничители перенапряжений, входы преобразователей и другие подключённые компоненты. До испытания объект подготавливают и отделяют элементы, которые не должны подвергаться выбранному воздействию. Это часть работы квалифицированного специалиста, а не дополнительная опция измерителя.

Требование в программе работ	Что проверить у прибора	Практическое следствие
Нужны только 500 и 1000 В	Обе ступени, диапазон сопротивления, допустимая ёмкость	Не обязательно выбирать высоковольтную модель ради максимума
Нужны 50, 100 или 250 В	Наличие каждой необходимой ступени	Модель только с 500/1000 В не закроет программу
Есть испытания при 2500 В	Диапазон до 2500 В, регулировка и работа под нагрузкой	Предел 1000 В становится ограничением
Требуется 5000 В	Высоковольтный режим, подходящие провода и разряд объекта	Важен весь комплект, включая безопасное размещение
Нужны ступени или плавное повышение напряжения	Конкретный режим ступенчатого теста или Ramp	Переключение ручки между измерениями не равно автоматическому тесту

Не путайте предел выходного испытательного напряжения с допустимым напряжением на измерительных входах и категорией CAT. Прибор может создавать несколько киловольт в режиме испытания, но это не даёт права подключать его к действующей сети такого напряжения.

Какие мегаомметры Fluke подходят под разные программы?

Модель	Испытательное напряжение	Что определяет выбор
Fluke 1503	500, 1000 В	Регулярные измерения с двумя заданными ступенями; сопротивление изоляции до 2 ГОм
Fluke 1507	50, 100, 250, 500, 1000 В	Разные объекты, PI/DAR, повторные тесты со сравнением; диапазон до 10 ГОм
Fluke 1537	До 2500 В	Программа требует напряжения выше 1000 В и расширенных функций проверки изоляции
Fluke 1550C	250–5000 В	Высоковольтные измерения, временные зависимости и хранение результатов
Fluke 1555	250–10 000 В	Программа включает испытания выше 5 кВ; выбирать такой предел нужно по реальной задаче

Для выбора важна рабочая точность на интересующем участке диапазона. Если большинство результатов находятся около 20–100 МОм, сравнивают характеристики именно там. Если требуется оценивать очень высокие сопротивления, проверяют предел, разрешение, условия погрешности и возможность отделить ток по поверхности от тока через объём изоляции.

Обозначение комплекта тоже имеет значение. Исполнение с интерфейсным адаптером, комплектом специальных проводов или поверкой отличается от базового набора. Одинаковое семейство приборов не гарантирует одинаковую поставку. В каталоге мегаомметров Fluke сравнивайте конкретные исполнения с перечнем необходимых работ.

Что такое PI и DAR и нужны ли они при проверке кабеля?

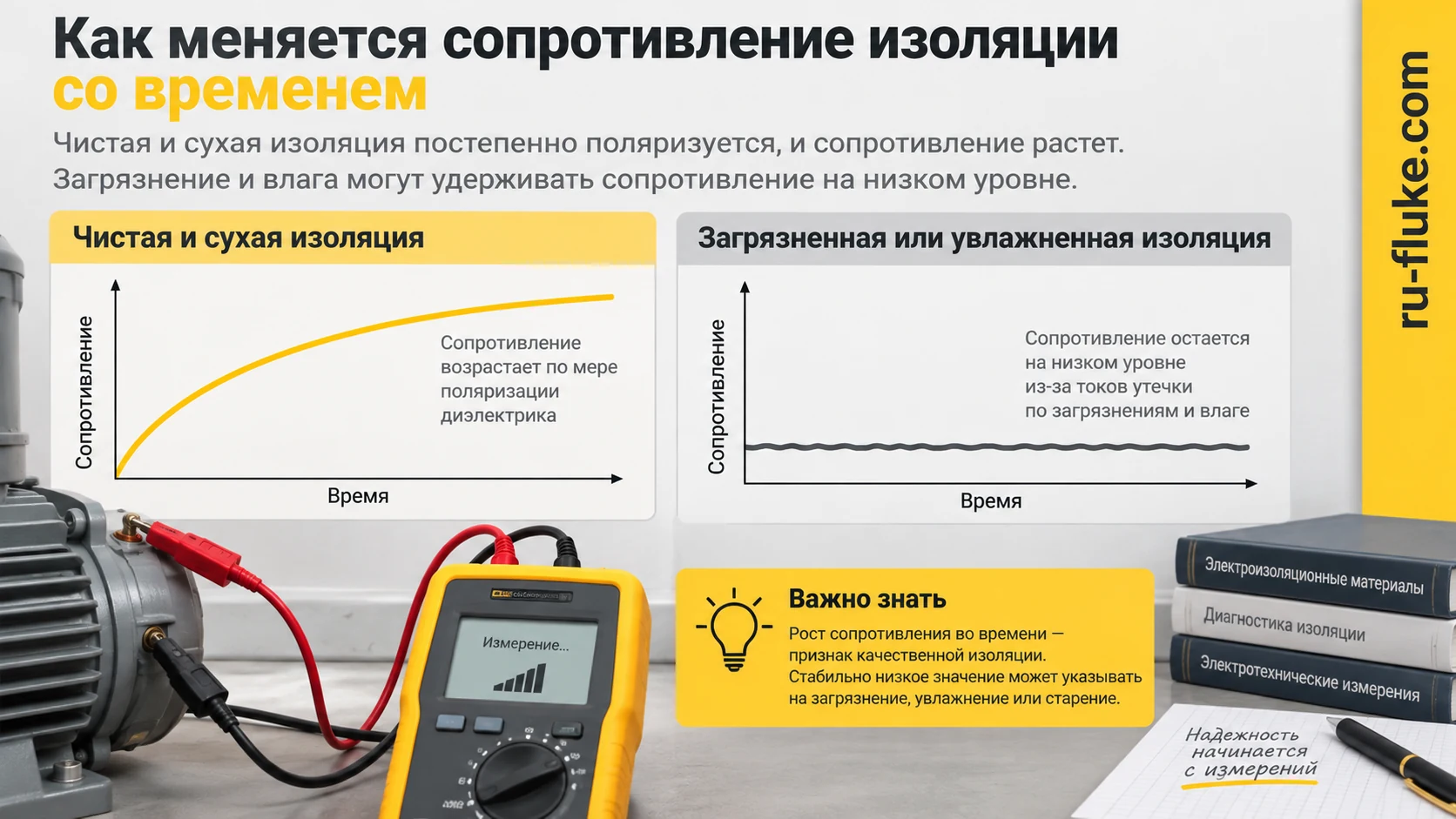

После подачи напряжения ток через объект изменяется. Сначала заметен заряд ёмкости, затем — процессы абсорбции и установившаяся утечка. Поэтому значение через несколько секунд и через минуту может различаться даже на исправной изоляции. Для сравнения используют фиксированные моменты времени.

Индекс поляризации PI обычно рассчитывают как R_{10 мин} / R_{1 мин}. Например, 400 МОм через минуту и 1000 МОм через десять минут дают PI = 2,5. Коэффициент DAR сравнивает сопротивления на более коротких интервалах; встречаются схемы 60/30 и 60/15 секунд. В протоколе нужно записать фактически использованные интервалы. Два коэффициента с разными интервалами нельзя безоговорочно сравнивать.

PI и DAR полезны, когда эти показатели предусмотрены методикой и соответствуют типу изоляции. Они не являются универсальным экзаменом для любого кабеля, двигателя или электронного устройства. При очень высоком исходном сопротивлении небольшие изменения тока, помехи и поверхностные загрязнения могут заметно влиять на отношение. Один «хороший» коэффициент не отменяет неудовлетворительное абсолютное значение.

Почему ёмкость длинного кабеля влияет на измерение?

Кабель имеет распределённую ёмкость. Мегаомметр должен зарядить её, удержать испытательное напряжение, а после теста обеспечить разряд. Недостаточная зарядная способность увеличивает время выхода на требуемое напряжение. Если снять результат слишком рано, в измеренный ток попадёт зарядная составляющая, а оценка изоляции будет искажена.

Запасённая энергия определяется выражением E = C × U² / 2. Для условной ёмкости 1 мкФ при 1000 В это 0,5 Дж; при 5000 В — уже 12,5 Дж. Напряжение выросло в пять раз, энергия — в двадцать пять. Поэтому высоковольтный прибор выбирают вместе с организацией безопасного подключения и контролем остаточного напряжения.

У Fluke 1507 допустимая ёмкостная нагрузка составляет до 1 мкФ. Это конкретное ограничение модели; его нельзя переносить на все мегаомметры. Для протяжённой линии оценивают ёмкость объекта и выбирают измеритель, который обеспечивает требуемый режим при этой нагрузке. Если ёмкость неизвестна, её уточняют до заказа по конструкции и длине линии либо измерением подходящим прибором.

Для чего нужен вывод Guard?

При высоких сопротивлениях ток через загрязнённую поверхность изоляции способен существенно изменить результат. Guard позволяет исключить определённый поверхностный путь из измеряемого тока при корректной схеме подключения. Он помогает отделить состояние объёмной изоляции от внешних утечек по поверхности.

Guard не является защитным заземлением и не исправляет любую ошибку монтажа. Его применение зависит от конструкции объекта и схемы теста. Если программа измерений предполагает трёхвыводное подключение, нужно проверить наличие этой функции, комплект проводов и понятную методику. Покупка прибора с третьим гнездом без подходящих аксессуаров не создаёт готовую измерительную систему.

Как получить сопоставимые результаты при повторных измерениях?

Записывайте не только сопротивление, но и напряжение, время отсчёта, температуру, состояние поверхности, соединение проводов и идентификатор объекта. Если первый тест проведён на холодном сухом кабеле, а второй — после прогрева и попадания влаги, одно отношение сопротивлений не доказывает старение.

Сопротивление изоляции зависит от температуры. Для корректного пересчёта используют коэффициенты, применимые к данному материалу и программе испытаний. Универсальный коэффициент «на каждые десять градусов» без проверки нельзя подставлять в официальный протокол для любого объекта. Сначала обеспечьте повторяемые условия, затем сравнивайте тренд.

Для большого парка оборудования полезны память, отметки времени и выгрузка. Для нескольких объектов достаточно дисциплинированного журнала. Основной критерий — возможность связать результат с конкретной линией или обмоткой и восстановить условия теста. Фотография экрана без маркировки объекта этой задачи не решает.

Три примера выбора комплекта

Обслуживание кабельных линий с двумя заданными напряжениями

В программе перечислены только 500 и 1000 В, результаты находятся в доступном диапазоне, специальных временных тестов нет. Fluke 1503 закрывает базовое измерение. Если появляются низковольтные ступени, повторные проверки с порогом или PI/DAR, переход к 1507 имеет конкретную причину. Покупка модели до 5 кВ без таких задач добавит требования к комплекту и эксплуатации, но не изменит саму программу измерения.

Электролаборатория с объектами до 2500 В испытательного воздействия

Здесь критично, чтобы прибор обеспечивал требуемую ступень выше 1000 В. Проверяют Fluke 1537, диапазоны сопротивления, временные функции и формат результатов. Отдельно оценивают длину и ёмкость кабелей. Напряжение испытания не следует выводить только из номинала сети: оно уже должно быть определено в программе работ.

Диагностика высоковольтной изоляции с временными зависимостями

Для тестов до 5000 В рассматривают 1550C, выше — 1555 в пределах возможностей конкретной модели. Вместе с прибором нужны подходящие провода, зажимы, организация Guard при необходимости, безопасная зона, протокол и способ выгрузки. Исполнитель должен иметь возможность контролировать весь цикл, включая остаточное напряжение после окончания теста.

Какие ошибки дают ложный результат?

• Неотключённые устройства. Измеритель видит параллельные пути через электронику, защитные элементы или другие части установки.
• Плохая подготовка поверхности. Влажные или загрязнённые окончания создают поверхностную утечку.
• Неверный момент отсчёта. Результат снят до завершения существенной части зарядного процесса.
• Разное напряжение в повторных тестах. Значения попадают в один график, хотя условия воздействия изменились.
• Путаница единиц. 1000 МОм = 1 ГОм; ошибка в приставке меняет оценку в тысячу раз.
• Чтение OL как точного числа. Это превышение диапазона, а не измеренное сопротивление «бесконечность».
• Неподходящие провода. Загрязнение, повреждение или недостаточная изоляция аксессуаров влияют и на измерение, и на безопасность.

Что включить в техническое задание на покупку?

Составьте список объектов и необходимых режимов, а затем укажите испытательные напряжения, диапазон сопротивления, продолжительность теста, максимальную ёмкость, PI/DAR, Guard, память и требования к протоколу. Дополните его условиями среды, длиной проводов, типом зажимов и необходимыми метрологическими документами.

Удобная формулировка заявки: «Измерения изоляции таких-то объектов; ступени 500, 1000 и 2500 В; отсчёт через 60 секунд; отдельные тесты PI; необходимы провода заданной длины и выгрузка результатов». Она помогает подобрать мегаомметр и комплект Fluke точнее, чем просьба прислать «самый мощный» прибор.

Как отделить ток зарядки, абсорбцию и настоящую утечку?

Мегаомметр не видит изоляцию как единственный идеальный резистор. Измеренный ток складывается из зарядной составляющей, абсорбции, проводимости материала и поверхностных путей. Поэтому надпись «1000 В» вместе с мгновенным сопротивлением ещё не описывает установившийся результат. Нужны фактическое напряжение на объекте, время и характер изменения показаний.

Для выбора полезно представить три картины. Первая: напряжение поднимается, сопротивление быстро растёт. Вторая: заданное напряжение уже достигнуто, но сопротивление продолжает плавно меняться. Третья: после установления режима появляются скачки. Эти картины требуют разных объяснений. В первом случае прежде всего оценивают заряд объекта; во втором — временные процессы и выбранный момент отсчёта; в третьем — соединения, помехи, влажность и возможную нестабильность самого объекта.

Если прибор не может поддержать необходимое напряжение на выбранной нагрузке, записывать результат как испытание при этой ступени неправильно. Настройка задаёт желаемое воздействие, а регистрация подтверждает полученное. Это особенно существенно на длинных кабелях: до покупки нужно оценить допустимую ёмкость и зарядные возможности прибора, а не только верхний предел сопротивления.

Сколько времени может занимать заряд ёмкостного объекта?

Идеализированная оценка при постоянном зарядном токе: t = C × U / I. Для учебного объекта 2 мкФ, напряжения 2500 В и тока 0,5 мА получается 10 секунд. При токе 0,2 мА та же оценка даст 25 секунд. Это сравнение условий, а не характеристики конкретной модели Fluke. Реальная длительность зависит также от утечки, ограничения выходного напряжения и алгоритма прибора.

Оценка помогает составить требование: «объект ёмкостный, необходим контроль выхода на напряжение и фиксированный отсчёт после предусмотренного этапа». Она не позволяет автоматически назначить длительность испытания. Например, отсчёт через десять секунд на объектах с разными ёмкостями может приходиться на разные участки процесса. В программе измерений нужно явно определить, от какого события считается время.

Почему нельзя выбирать самое высокое сопротивление из серии?

Представим три повторных результата на одной ступени: 180, 260 и 205 МОм. Выбор 260 МОм без объяснения остальных показаний скроет нестабильность. Сначала выясняют, одинаковы ли время, положение проводов, контакт, состояние поверхности и температура. Если условия действительно одинаковы, разброс становится диагностическим признаком. Если условия менялись, серии нужно разделить.

Полезная запись выглядит так: «при заданном времени сопротивление изменяется в пределах такой-то области; обнаружена зависимость от подготовки окончания». Такая формулировка оставляет проверяемое основание вывода. Запись «изоляция хорошая, потому что один раз было больше» не позволяет восстановить измерение и затрудняет следующий выезд.

Как поверхностная утечка меняет результат и когда помогает Guard?

Два пути тока могут существовать одновременно: через объём изоляции и по загрязнённой поверхности окончания. Прибор без разделения путей измеряет их совместное действие. В упрощённой модели сопротивления включены параллельно, поэтому итог всегда меньше каждого из них. Чистая внутренняя изоляция не гарантирует большого показания, если доступное окончание влажное.

Учебный расчёт: объёмный путь имеет 2 ГОм, поверхностный — 200 МОм. При 1000 В по первому протекает 0,5 мкА, по второму — 5 мкА. Суммарные 5,5 мкА соответствуют примерно 181,8 МОм. Число на экране почти в одиннадцать раз ниже сопротивления объёмного пути. Это не результат реального кабеля, а пример того, почему подготовка поверхности может влиять сильнее дополнительного разряда прибора.

Guard позволяет отвести предусмотренный поверхностный ток в обход измерительного пути, если конструкция объекта, схема и возможности прибора это допускают. Он не повышает физическое сопротивление изоляции и не устраняет повреждение. Разница между измерениями с Guard и без него имеет смысл только при правильно организованной схеме и одинаковых остальных условиях.

Для закупки проверяют наличие функции, допустимые условия её работы и подходящие принадлежности. Слово Guard в перечне возможностей не заменяет схему конкретного объекта. Если испытательная программа должна учитывать состояние поверхности вместе с объёмом, произвольно исключать этот путь ради более красивого результата нельзя.

Как разбирать низкое, нестабильное или запредельное показание?

Наблюдение	Что проверить первым	Какой вывод пока преждевременен
Низкое сопротивление сразу после запуска	Выход на напряжение, ёмкость и момент отсчёта	Что изоляция обязательно повреждена
Результат заметно вырос после подготовки окончания	Поверхностный путь, влажность, сохранение схемы	Что внутренняя изоляция «восстановилась»
Показание скачет после установления напряжения	Контакт, помехи, соединения и состояние объекта	Что достаточно усреднить числа
OL или превышение диапазона	Предел именно на выбранной ступени и допустимость такого результата для задачи	Что измерено точное сопротивление бесконечность
После прогрева результат уменьшился	Температуру, применимый пересчёт и одинаковость остальных условий	Что разница целиком описывает старение
При повышении напряжения сопротивление резко изменилось	Программу испытания, фактическую ступень и состояние объекта	Что результаты разных ступеней можно объединить в один тренд

Низкое число требует проверки причин; высокое число требует подтверждения применимости измерения. Ошибочное подключение способно дать оба варианта. Для серийного обслуживания заранее определяют, какие события требуют остановки и дополнительного исследования, а какие допускают повторный тест после устранения ошибки подготовки.

Как учитывать погрешность рядом с критерием приёмки?

Разрешение показывает минимальный шаг результата, а погрешность описывает допустимое отклонение при заданных условиях. Запись с несколькими знаками после запятой не означает, что каждый знак имеет самостоятельный диагностический смысл. При выборе сравнивают характеристику в нужном диапазоне и на нужной ступени, включая процент показания, добавочные единицы и условия среды.

Условный пример для объяснения расчёта: прибор имеет предел погрешности ±(5% показания + 2 единицы младшего разряда), шаг 0,1 МОм и показывает 104,0 МОм. Процентная часть равна 5,2 МОм, добавочная — 0,2 МОм; суммарный предел по этому выражению — ±5,4 МОм. Оценочный интервал получается от 98,6 до 109,4 МОм. Эти числа не являются спецификацией модели Fluke или полным бюджетом неопределённости.

Если в учебной программе установлен критерий 100 МОм, одно показание 104,0 находится слишком близко к нему для безусловного решения только по центральному числу. Правило оценки, учёт погрешности и допустимость повторного измерения задают заранее. Нельзя после результата выбирать удобный способ округления. В ответственных протоколах метрологическая часть должна соответствовать применимой программе, а не этому учебному примеру.

Почему коэффициент PI не заменяет абсолютное сопротивление?

Рассмотрим две условные серии: 350 МОм через минуту и 700 МОм через десять минут дают PI = 2,0; 250 и 625 МОм дают PI = 2,5. У второй серии больше отношение, но оба абсолютных значения ниже. Поэтому ранжировать состояние только по PI нельзя. Сначала проверяют применимость показателя, затем рассматривают его вместе с сопротивлением, температурой и временной зависимостью.

Когда исходное сопротивление очень высокое, малые дополнительные токи могут заметно влиять на отношение. При выбранном пределе один из отсчётов также способен уйти за диапазон. Автоматический расчёт не освобождает от проверки исходных значений. В журнале сохраняют числитель и знаменатель, а не только готовый коэффициент.

Каким должен быть журнал проверки изоляции?

Хороший журнал позволяет другому специалисту повторить измерение и понять, почему принято решение. Начните с устойчивого идентификатора объекта: обозначение линии, окончания, обмотки или секции. Фотография таблички помогает, но не заменяет идентификатор в файле. Для многожильного кабеля должно быть понятно, какая комбинация проводников проверялась.

Группа данных	Что записать	Для чего это нужно
Объект и конфигурация	Идентификатор, схема, состояние подключённых элементов	Сравнивать одну и ту же часть установки
Воздействие	Заданное и фактическое напряжение, время, режим PI/DAR при применении	Разделить результаты разных процедур
Условия	Температура, влажность доступных окончаний, подготовка поверхности	Объяснить различия между обходами
Измерительная система	Прибор, провода, Guard, применимый диапазон	Восстановить ограничения измерения
Результат и оценка	Отсчёты, нестабильность, критерий, принятое действие	Отделить число от решения об объекте

Для контрольной повторной проверки полезно сохранить исходную и новую записи отдельно. Исправленный контакт или изменённая схема должны оставаться видимыми в истории. Замена старого значения новым без объяснения убирает причину расхождения и делает будущий тренд ненадёжным.

Как проверить выбранный комплект до первого ответственного выезда?

Сначала сверяют исполнение и принадлежности с заявкой: нужные ступени, длина проводов, тип зажимов, дополнительные режимы, средства хранения и переноса результатов. Затем на подходящем контрольном объекте отрабатывают весь цикл: подготовку, запуск, предусмотренный отсчёт, завершение, разряд, сохранение и выгрузку. Проверять только включение экрана недостаточно.

В пилот включают неудобный, но типичный для работы случай: ограниченный доступ к выводу, большой объём записей или ёмкостный объект в пределах возможностей комплекта. Именно он показывает, хватает ли длины проводов и можно ли получить требуемый отчёт. Если для заполнения протокола нужно вручную переносить сотни значений, вопрос интерфейса и памяти становится частью производительности бригады.

После пилота формируют короткую карточку применения: какие объекты комплект закрывает, какие ступени и принадлежности обязательны, какие задачи требуют другого оборудования. Например, прибор до 1000 В может полностью закрывать одну программу обслуживания и одновременно быть непригодным для другой, где предусмотрено 2500 В. Эта граница полезнее общего рейтинга «лучший мегаомметр».

Выбирайте мегаомметр Fluke после такого описания работы. В запросе на подбор отдельно укажите требования к метрологическим документам и конкретному комплекту. Диапазон, методика, доступ и отчёт должны сходиться в одной системе; большой максимальный предел решает только часть задачи.

Практический разбор: почему кабель показывает разные сопротивления при повторных испытаниях?

Предположим, отключённый кабель в допустимой программе испытания сначала показал 180 МОм, затем 420 МОм. Это учебная ситуация. Изменение само по себе не доказывает ни улучшение изоляции, ни неисправность прибора. Сначала нужно восстановить напряжение, время, подключение, состояние поверхности, температуру и подготовку между тестами.

Первый вопрос — одинаков ли объект. Если в одной серии к кабелю подключены фильтры, ограничители перенапряжения или электроника, а в другой они отделены, результаты относятся к разным схемам. Высоковольтное испытание выбирают по объекту и применимой программе; подключённые чувствительные элементы не должны случайно попасть под неподходящее воздействие.

Второй вопрос — одинаково ли отсчитывали время. Начальное показание включает заряд и другие переходные составляющие. Значение через 10 секунд и значение через минуту могут различаться даже при неизменном состоянии объекта. В журнале сохраняйте длительность и фактическое напряжение, а не только установленное число на кнопке.

Как оценить электрическую нагрузку для прибора?

Учебный кабель имеет ёмкость 4 мкФ, а выбранное напряжение составляет 1000 В. Идеальный заряд равен CU = 4 мКл. При постоянном доступном токе 1 мА только заряд до этого напряжения потребовал бы не менее 4 секунд. Реальный переход зависит от источника, утечек и алгоритма; это нижняя оценка простой модели, а не время конкретного Fluke.

Запасённая энергия равна CU²/2. Для этих чисел получается 2 Дж. При 2500 В и той же ёмкости — уже 12,5 Дж. Увеличение напряжения в 2,5 раза увеличило энергию в 6,25 раза. Поэтому характеристика допустимой ёмкости, разряд и подтверждение конечного состояния входят в выбор комплекта.

Автоматический разряд полезен, но не заменяет предусмотренную проверку и обращения с объектом. Возможен возврат напряжения после первичного разряда из-за диэлектрических процессов. Не считайте кабель безопасным только по исчезновению индикатора во время одного этапа. Действуйте по процедуре для конкретной установки.

Как отделить поверхность от объёма изоляции?

Если после допустимой подготовки торца результат существенно изменился, исследуйте поверхностный путь и условия соединения. Влажная загрязнённая поверхность и объёмная изоляция создают параллельные составляющие. Показание без соответствующего разделения описывает их совместный эффект.

Guard применяют в предусмотренной схеме для отвода определённого поверхностного тока из измерительного пути. Он не восстанавливает повреждённый материал и не должен скрывать составляющую, которую программа требует включить. Сравнение результата с Guard и без него полезно только при ясно заданных границах.

Если цель — оценить весь объект в его рабочем состоянии, улучшенное число после исключения поверхности может не отвечать исходному критерию. В отчёте должны присутствовать схема и назначение Guard. Запись «420 МОм» без этого уточнения выглядит сопоставимой с исходными «180 МОм», хотя измеряемая величина могла измениться.

Изменение в серии	Проверяемая гипотеза	Что сохранить
Показание растёт с временем	Переходные токи и установление	Кривую, длительность и напряжение
Результат меняется после подготовки торца	Поверхностная утечка	Состояние до/после и схему
Результат меняется после отделения аппаратуры	Другой объект испытания	Перечень отсоединённых элементов
Результат зависит от постановки зажимов	Соединения и паразитные пути	Точки, принадлежности и повторения
Результаты меняются вместе с температурой	Влияние условий материала	Температуру и допустимый способ учёта

Можно ли пересчитать сопротивление на другую температуру одним коэффициентом?

Температурная зависимость определяется материалом и программой оценки. Популярное приближение «изменение вдвое на каждые 10 градусов» не следует переносить на любой кабель. Для конкретного объекта используют применимую зависимость и условия; если они неизвестны, сохраняют температуру и ограничение сравнения.

Особенно осторожно сравнивайте старое значение зимой и новое после работы нагретого оборудования. Наблюдаемая разница может включать изменение условий, а не только старение. Нужен сопоставимый режим или корректный учёт, а не произвольное умножение ради совпадения с прежней записью.

Почему «OL» не является числом бесконечного сопротивления?

Индикация выхода за диапазон описывает предел измерительного режима. Она не подтверждает отсутствие любой утечки и не даёт численной величины для расчёта PI или тренда. Например, нельзя разделить условное «больше верхнего предела» на другое число и записать точный коэффициент.

Если для программы нужен результат выше доступного диапазона, выбирают подходящее средство и метод. Если достаточно подтвердить нижнюю границу, отчёт сохраняет именно неравенство и условия измерения. Не заменяйте «> предел» вымышленным круглым значением: это испортит последующее сравнение.

Когда нужна ступенчатая или длительная программа испытания?

Такие режимы рассматривают, когда они отвечают задаче материала и объекта. Рост напряжения меняет электрическое воздействие, а длительный тест — временную характеристику. Не следует добавлять их к каждому кабелю только потому, что прибор имеет соответствующие кнопки.

Перед выбором задайте допустимые напряжения, времена, критерии и ограничения подключённых частей. Если объект не подходит для PI или результата не хватает для его интерпретации, красивый коэффициент не станет доказательством исправности. Автоматизация полезна для воспроизводимости согласованной процедуры.

Как сравнить два комплекта мегаомметра для одной программы?

Сопоставьте требуемое напряжение, измерительный диапазон, характеристики на нужных значениях, доступный ток, ёмкостную нагрузку и разряд. Затем проверьте Guard, запись кривой, принадлежности и время работы. Самый высокий верхний диапазон может не иметь значения, если прибор не подходит к объекту по ёмкости или заданной процедуре.

Удобство отчёта становится важным на большом числе линий. Нужны ID, объект, схема, напряжение, длительность, температура и конечный результат. При повторной проверке другая бригада должна восстановить условия. Тогда история помогает принимать решение, а не превращается в набор несопоставимых значений МОм.

Частые вопросы о выборе мегаомметра

Можно ли проверить кабель обычным мультиметром?

Мультиметр подходит для своих режимов: напряжение, прозвонка, сопротивление в установленном диапазоне. Испытание изоляции при заданном повышенном напряжении выполняет мегаомметр. Общие критерии выбора другого инструмента разобраны в руководстве по мультиметрам Fluke.

Мегаомметр на 5000 В лучше прибора на 1000 В?

Он нужен, когда программа требует более высокого напряжения и его дополнительные возможности. Для объектов с пределом испытания 1000 В лишний максимум не повышает достоверность автоматически.

Какое сопротивление изоляции считается нормальным?

Критерий зависит от объекта, стадии проверки, температуры и применимой программы. Одна универсальная граница для всех кабелей, обмоток и аппаратов неверна. В протоколе фиксируют нормируемый предел и основание его выбора.

Нужно ли повторять тест после первого низкого результата?

Сначала выясняют, подготовлен ли объект, нет ли подключённых параллельных цепей, загрязнения и ошибок времени. Повторение без устранения причины даёт ещё одно число с тем же ограничением.

Автоматический разряд позволяет сразу снять зажимы?

Нет. Дождитесь завершения предусмотренного цикла и подтвердите безопасное состояние объекта по установленной процедуре. После разряда возможен возврат напряжения за счёт диэлектрической абсорбции.

Нужно ли измерять PI на каждом объекте?

Только если такой показатель применим и нужен в программе диагностики. Для некоторых изоляционных систем и диапазонов сопротивления он не даёт полезного дополнительного критерия.

Как отличить неисправность кабеля от утечки по его окончаниям?

Проверяют подготовку поверхности и схему подключения; при подходящей конструкции используют Guard. Заключение делают по совокупности измерений, а не только по одному низкому сопротивлению.

Что важнее: высокий предел или память?

Предел должен закрывать необходимый тест. Память помогает при серийном обслуживании и отчётности. Выбирайте обе функции по программе работ, без замены одной другой.
