Как проверить УЗО и дифавтомат Fluke: ток и время срабатывания, типы AC, A и B?

Кнопка TEST на УЗО проверяет реакцию встроенной тестовой цепи. Для измерения тока и времени отключения нужен прибор, который формирует предусмотренное испытательное воздействие и регистрирует результат. При выборе тестера важны тип УЗО, номинальный дифференциальный ток, наличие выдержки времени и состав программы испытаний.

Короткий ответ. Для инструментальной проверки УЗО и дифавтомата выбирайте тестер электроустановок с нужным типом сигнала, измерением времени отключения и тока срабатывания Ramp. Типы AC, A и B требуют разных испытательных токов. Дифференциальная защита и защита дифавтомата от перегрузки/короткого замыкания проверяются как разные функции. Один тест утечки не подтверждает работу всего аппарата.

Чем отличается УЗО от дифавтомата?

УЗО реагирует на дифференциальный ток — разницу токов в проводниках, проходящих через его измерительный узел. Дифавтомат объединяет дифференциальную защиту с защитой от сверхтока. Поэтому успешная проверка функции УЗО у дифавтомата не проверяет автоматически его тепловой и электромагнитный расцепители.

На аппарате есть несколько характеристик. Номинальный ток, например 25 или 40 А, относится к рабочему току устройства. Номинальный дифференциальный ток IΔn, например 30 мА, относится к функции утечки. Эти величины отличаются по назначению и масштабу. Нельзя выставлять 40 А в тесте дифференциального срабатывания только потому, что это самое заметное число на корпусе.

Также учитывают тип чувствительности, маркировку выдержки времени, число полюсов, напряжение и условия питания внутренней схемы. До измерения эти сведения переносят в карточку объекта. Неверно выбранный тип сигнала может дать число, которое не характеризует требуемое испытание.

Достаточно ли нажать кнопку TEST?

TEST создаёт воздействие через встроенную цепь устройства. Реакция помогает проверить предусмотренную функциональность, но кнопка не выдаёт измеренное время в миллисекундах и фактический ток срабатывания. Она также не проверяет весь защитный проводник, все соединения и пригодность схемы установки.

Если TEST не вызывает ожидаемого отключения, устройство и условия его подключения требуют проверки. Если вызывает — это полезный результат конкретной проверки, но не полный инструментальный протокол. Периодичность и условия нажатия устанавливают для конкретного аппарата и принятого обслуживания; одну рекомендацию для всех устройств и объектов применять нельзя.

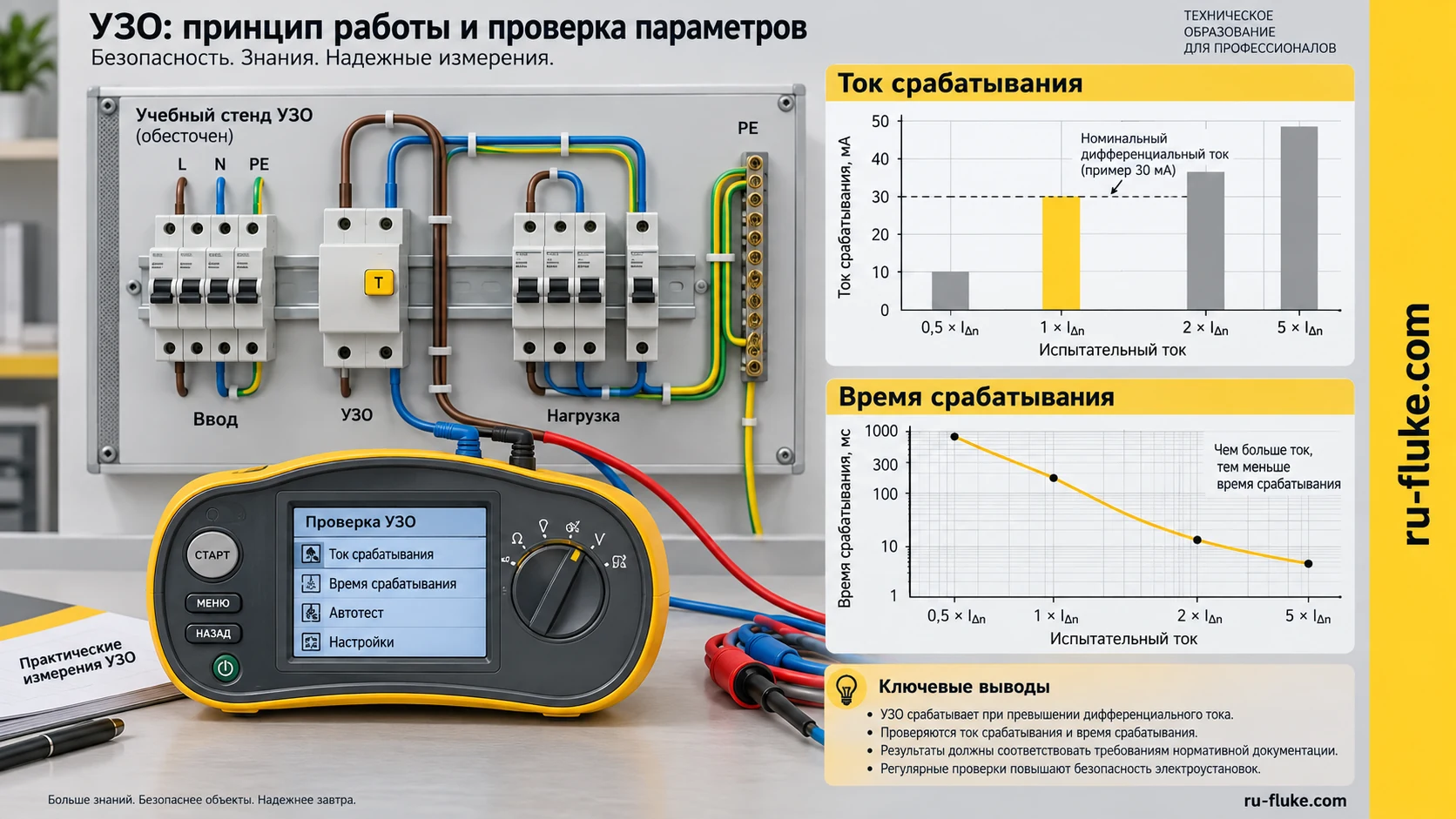

Какие параметры измеряет тестер УЗО?

Проверка	Что показывает	Что обязательно записать
Время отключения при заданном токе	Как быстро аппарат отключился при выбранном воздействии	Тип сигнала, ток, кратность, начальная фаза, режим задержки
Ramp, плавное увеличение тока	Ток, при котором произошло отключение в данном тесте	Границы и алгоритм Ramp, тип УЗО, состояние подключённых нагрузок
Проверка отсутствия отключения	Реакцию на предусмотренное малое воздействие	Кратность, длительность, допустимый критерий программы
Повторение при разных начальных фазах	Влияние формы и момента начала испытательного сигнала	Результаты каждого этапа отдельно
Напряжение прикосновения в предусмотренном тесте	Параметр, учитываемый прибором при допустимости испытания	Применённый предел и причину блокировки, если тест остановлен

Для аппарата с IΔn = 30 мА кратности 0,5, 1 и 5 соответствуют 15, 30 и 150 мА. Это арифметика настройки, а не универсальное требование выполнить все три этапа на любом УЗО. Набор тестов и допустимые результаты выбирают для конкретного типа, назначения и программы.

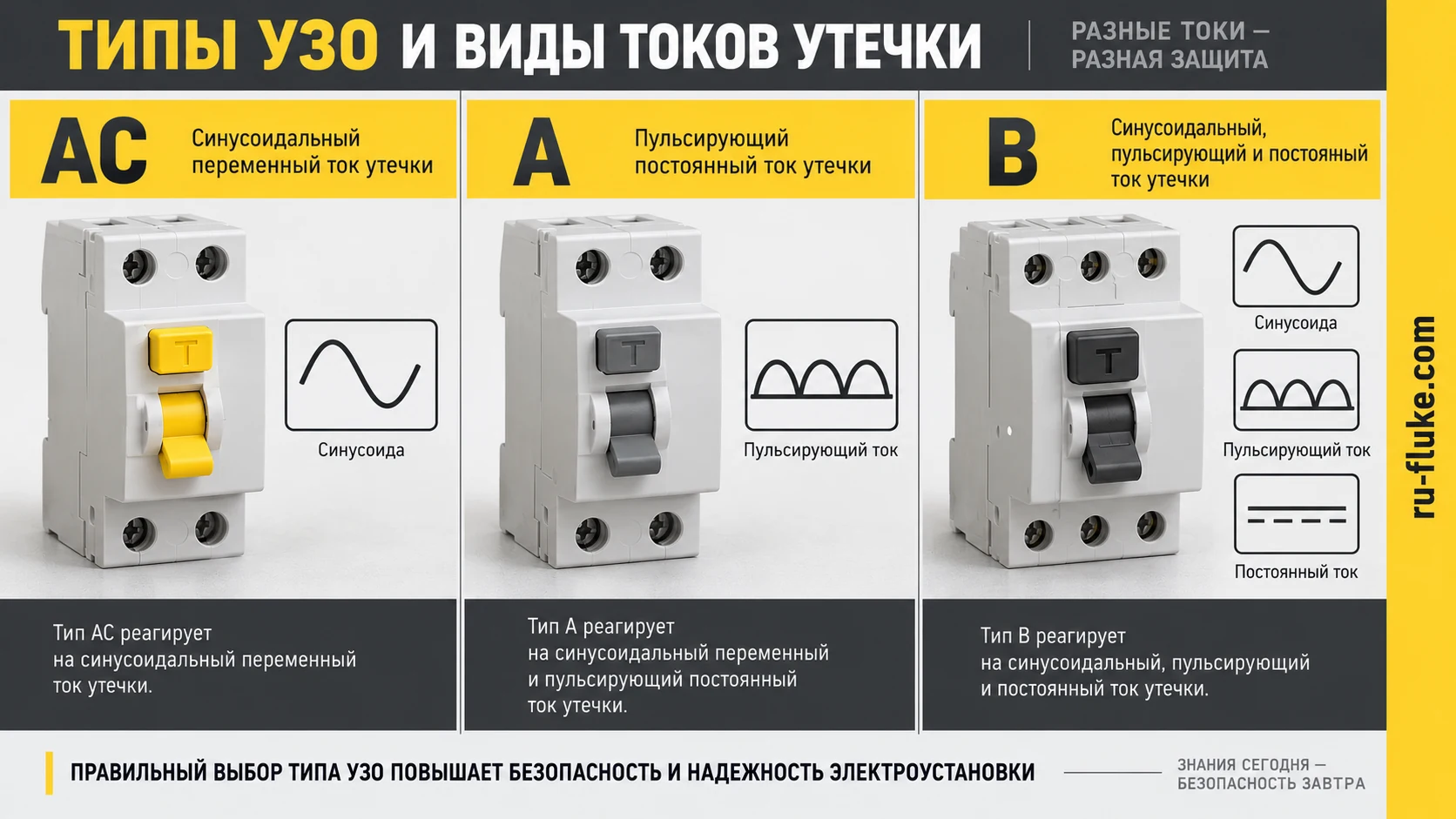

Как различаются типы AC, A и B?

Тип AC рассчитан на соответствующий синусоидальный переменный дифференциальный ток. Тип A предусматривает дополнительные формы пульсирующего постоянного дифференциального тока. Тип B включает чувствительность к гладкой постоянной составляющей и дополнительные условия. Испытательный ток должен соответствовать проверяемой функции.

Одно и то же значение в миллиамперах при разных формах сигнала не означает одинаковое воздействие. Поэтому результат Ramp для AC нельзя автоматически сравнивать с пределами и алгоритмом для A или B. Также нельзя считать, что тестер с кнопкой «RCD» поддерживает все существующие типы, включая F, специальные устройства для зарядных станций и исполнения с задержкой.

Для выбора прибора выпишите все типы аппаратов на объекте. У Fluke 1663 и 1664 FC предусмотрены дополнительные возможности проверки устройств, чувствительных к гладкому DC, по сравнению с базовым 1662. Поддержку конкретного типа, кратности и номинала проверяют отдельно; названия серии недостаточно.

Почему селективное УЗО нельзя оценивать как обычное?

Устройство с выдержкой времени намеренно задерживает отключение в предусмотренных пределах. Это необходимо для согласования ступеней защиты. В тестере должен быть выбран соответствующий режим, а критерий результата должен учитывать конкретное исполнение. Медленная реакция в одном режиме может быть штатной для селективного устройства и неудовлетворительной для другого.

Селективность не подтверждается одним нажатием TEST на нижестоящем аппарате. Нужно учитывать характеристики обеих ступеней, их номиналы, формы тока и условия схемы. При инструментальной проверке сохраняют, какой именно аппарат отключился. Если вместе с нужным УЗО сработала вышестоящая защита, это отдельный диагностический факт.

Почему УЗО отключается раньше ожидаемого?

К испытательному воздействию может добавляться эксплуатационный дифференциальный ток. Нагрузки с фильтрами, влажные участки, дефекты изоляции и ошибки связей между нейтралью и защитным проводником способны влиять на результат. Низкое значение Ramp не доказывает неисправность самого аппарата без оценки схемы.

Условный пример: в линии уже существует ток утечки, а тестер добавляет испытательный ток. Для синусоидальных токов их совместное действие зависит также от фаз. Нельзя просто вычитать одно показание из другого и объявлять точную характеристику УЗО. Для получения сопоставимого результата контролируют состояние нагрузок и повторяют тест по принятой программе.

Поиск эксплуатационного тока утечки — отдельная задача. Для неё подбирают чувствительные клещи и правильный способ охвата проводников. Основные критерии такого прибора разобраны в руководстве по токовым клещам Fluke. Здесь задача — проверить параметры самого защитного аппарата.

Можно ли проверить УЗО мультиметром или без заземления?

Мультиметр не формирует автоматически нужную форму и кратность испытательного дифференциального тока и не измеряет время отключения как специализированный тестер. Прозвонка контактов и измерение напряжения полезны в своей диагностике, но не заменяют тест срабатывания.

Схема инструментального испытания зависит от прибора и установки. Отсутствие подходящего защитного проводника, ошибочная полярность или превышение установленного напряжения прикосновения могут блокировать тест. Это повод обследовать схему, а не обходить защиту перемычкой. Самодельные соединения N–PE, контрольные лампы и случайные резисторы не являются готовой заменой измерительного комплекта.

Кнопка TEST и внешняя измерительная схема тоже работают по-разному. Возможность срабатывания встроенной проверки не доказывает правильность защитного проводника в розетке. Этот вопрос нужно проверять в общей программе испытания электроустановки.

Как организовать инструментальную проверку?

1. Определить конкретный аппарат, его маркировку и необходимые режимы проверки.
2. Подготовить объект: согласовать ожидаемые отключения, учесть критические потребители и состояние нагрузок.
3. Проверить измерительный комплект, доступные точки и корректность схемы.
4. Выбрать тип устройства, номинальный дифференциальный ток и предусмотренные испытательные режимы.
5. Выполнить последовательность квалифицированным специалистом, сохраняя результаты каждого этапа.
6. Разобрать отклонения с учётом нагрузки, схемы, формы сигнала и выбранных критериев.
7. Восстановить рабочее состояние установки и оформить результаты.

Отключение может остановить сервер, насос, технологический процесс или систему управления. Автоматическая последовательность тестера не отменяет необходимость подготовить объект. Удобство Auto Test имеет смысл после правильной настройки и согласования программы.

Какой тестер Fluke выбрать?

Fluke 1662 рассматривают для соответствующего набора базовых измерений электроустановки. Fluke 1663 — когда нужны дополнительные режимы и более широкая программа. Fluke 1664 FC добавляет возможности автоматизации и работы с результатами. В каталоге также есть Fluke 1672; его выбирают по перечню требуемых функций, а не как автоматическую замену всех предшественников.

Задача покупателя	Критичная функция	Вопрос к комплекту
Несколько стандартных аппаратов AC/A	Нужные номиналы, время и Ramp	Подходящие провода и схема подключения
Объекты с B и специальной DC-защитой	Совместимые формы сигнала и режимы	Точная поддержка типа и версии прибора
Большое число однотипных точек	Автоматическая последовательность и память	Удобная идентификация цепей и перенос результатов
Общая приёмка электроустановки	Не только RCD: нужные дополнительные измерения	Комплектность под всю программу испытаний

Что включить в протокол и заявку на покупку?

В протоколе указывают аппарат и цепь, IΔn, тип, задержку, форму сигнала, кратность, начальную фазу, измеренное время или ток, состояние нагрузок, результат оценки и прибор. Число «22 мА» без этих условий неполно. При повторной проверке важно воспроизвести режим, а не только номер розетки.

Для подбора отправьте список AC/A/B и других исполнений, номиналы, количество точек, требования к отчёту и дополнительные измерения. Укажите, нужны ли автоматические последовательности и перенос данных. В каталоге тестеров электроустановок Fluke выбирайте конкретную конфигурацию по этому списку.

Как прочитать маркировку и превратить её в настройки теста?

Для проверки нужна карточка конкретного аппарата. В ней отдельно сохраняют рабочий номинальный ток, номинальный дифференциальный ток IΔn, тип чувствительности, наличие выдержки времени, число полюсов и условия применения. Самое крупное число на лицевой стороне может относиться не к тому параметру, который настраивается в тестере.

Например, маркировка 40 А и 30 мА описывает две разные величины. Первая относится к рабочему току, вторая — к дифференциальной функции. Для аппарата типа A дополнительно важна форма испытательного воздействия. Нельзя выбирать в приборе режим AC только потому, что сама установка питается переменным напряжением: тип защищаемой сети и тип чувствительности аппарата — разные признаки.

У дифавтомата есть также характеристики сверхтоковой части. Запись о выполненном RCD-тесте должна оставаться записью о дифференциальной функции. Она не подтверждает автоматически все расцепители или соответствие всей установки. В программе комплексной приёмки эти задачи перечисляют отдельно.

Почему время, ток срабатывания и отсутствие отключения — разные результаты?

Временной тест отвечает на вопрос, как быстро произошло отключение при заданном воздействии. Ramp отвечает на вопрос, на каком шаге предусмотренного увеличения тока оно произошло. Проверка отсутствия срабатывания при определённом воздействии проверяет ещё одно условие. Их нельзя заменить друг другом даже у одного исправного аппарата.

Запись	Что должно сопровождать число	Ошибочное прочтение
Время, мс	Тип сигнала, кратность, начальная фаза и режим задержки	Сравнивать с током в мА
Ramp, мА	Алгоритм увеличения, номинал, тип и состояние цепи	Считать точным непрерывным порогом без учёта шага
Отключения не было	Воздействие, длительность и ожидаемое поведение	Считать одинаково хорошим результатом во всех режимах
Испытание заблокировано	Причина сообщения и условия подключения	Записывать как измеренный FAIL самого УЗО

Учебная карточка может содержать два временных результата, например 24 и 31 мс при разных предусмотренных начальных фазах, и отдельный результат Ramp 21 мА. Это три разных записи. Из них нельзя выбирать одну «лучшую» цифру, смешивать единицы или автоматически выводить годность без применимого критерия. Числа здесь условные и не задают норму для аппарата.

Как шаг Ramp ограничивает интерпретацию?

В ступенчатом алгоритме отключение происходит между состояниями, которые прибор последовательно проверяет. Для характерного AC-режима семейства 166x шаг составляет 10% IΔn: при номинале 30 мА это 3 мА. Значение, полученное на таком шаге, не означает, что истинный порог определён с произвольной точностью до сотых миллиампера. Нужно учитывать форму сигнала, задержку шага и спецификацию измерения.

У других типов и режимов алгоритм может отличаться. Поэтому сравнение двух тестеров только по числу разрядов на экране недостаточно. Для повторного обследования сохраняют конкретную функцию, тип, настройки и состояние нагрузок. Переход на другой алгоритм не следует незаметно включать в прежний тренд.

Почему нельзя переносить арифметику AC на все формы сигнала?

Для синусоидального режима умножение IΔn на выбранную кратность описывает соответствующее испытательное значение. Для пульсирующих или постоянных режимов применяются свои условия формирования воздействия. Одно число «×1» в меню не означает одинаковую форму и физическое действие во всех тестах.

Именно поэтому типы AC, A и B проверяют подходящими функциями. Если в карточке объекта указан B, успешный тест одной AC-реакции не закрывает все необходимые проверки. Если в установке есть специальное устройство защиты зарядной станции, его не следует автоматически приравнивать к обычному УЗО с привычным номиналом. Поддержку конкретной функции и версии прибора проверяют до закупки.

Прибор может поддерживать тип B, но отдельная функция времени и отдельная функция Ramp всё равно имеют разные особенности. В программу включают предусмотренную комбинацию тестов; не делают широкий вывод по одной надписи выбранного типа. В отчёте сохраняют форму воздействия и выполненные режимы, чтобы не выдавать частичную проверку за полную.

Как фоновая утечка и начальная фаза влияют на результат?

Защитное устройство реагирует на итоговый дифференциальный ток цепи. Испытательный ток добавляется к уже существующим составляющим. Поэтому значение Ramp при подключённых нагрузках может отличаться от проверки подготовленной цепи с другой конфигурацией. Это ещё не доказывает, что аппарат изменил собственную характеристику.

Простая учебная модель двух синусоидальных составляющих одной частоты: фоновый ток 8 мА и испытательный 18 мА. При совпадающей фазе их сумма равна 26 мА; при противоположной — 10 мА; при сдвиге 90° действующее значение суммы примерно 19,7 мА. Реальные формы могут быть сложнее. Пример объясняет, почему нельзя просто вычесть одно число из другого и получить универсальный «истинный порог».

Начальные фазы 0° и 180° описывают запуск предусмотренного испытательного сигнала. Это не команда изменить фазу всей сети и не универсальная характеристика любой фоновой утечки. Если процедура предусматривает оба испытания, результаты сохраняют отдельно и оценивают по её правилу. Усреднение способно скрыть неудовлетворительную реакцию в одном состоянии.

Что делать при большом расхождении двух повторов?

Сначала проверяют одинаковость режима, выбранного типа, номинала, состояния нагрузки и фактически отключившегося аппарата. Затем анализируют влияние соединений и эксплуатационных токов. Повторный запуск с теми же неизвестными условиями добавляет запись, но не устраняет неопределённость.

Полезно сформулировать проверяемую гипотезу: «различие связано с определённой группой потребителей» или «временной результат меняется после переключения состояния цепи». Дальнейшее обследование выполняют по программе с учётом допустимых отключений. Замена защитного аппарата на более высокий номинал ради прекращения срабатываний не является подтверждением найденной причины.

Как разделить неисправность УЗО и проблему защищаемой линии?

Ситуация	Что исследовать	Чего не доказывает один тест
Отключения появляются при запуске одной нагрузки	Состояние этой нагрузки, переходный режим и токи цепи	Что УЗО обязательно неисправно
Проблема связана с влажностью	Влажные участки, изоляцию и условия эксплуатации	Что достаточно заменить аппарат
Срабатывает вышестоящая ступень	Схему, фактический аппарат и согласование защит	Что нижестоящий тест описывает селективность целиком
Проверка блокируется до подачи теста	Сообщение прибора, подключение и допустимость условий	Что получен измеренный ток или время срабатывания
Результат зависит от подключённых групп	Фоновые составляющие, связи нейтралей и конфигурацию	Что одно значение Ramp равно характеристике аппарата отдельно

Для поиска эксплуатационной утечки может потребоваться отдельное измерение подходящими чувствительными клещами и другим способом регистрации. Но статья о проверке УЗО должна сохранять свой основной вопрос: соответствует ли измеренная реакция конкретного устройства выбранной процедуре. Обследование всей линии и подбор клещей — связанные, но отдельные задачи.

Что означает успешный тест после периодических отключений?

Он подтверждает результат в зафиксированном состоянии. Если причина появляется только после дождя, при одновременном запуске нескольких устройств или в определённой фазе технологического цикла, обычный спокойный режим может её не воспроизвести. Поэтому журнал эксплуатационных событий нужен вместе с инструментальной проверкой.

Сохраняйте время, состав нагрузки, погоду при существенном влиянии, изменения после ремонта и факт восстановления работы. Совпадение одного события с запуском оборудования помогает выбрать гипотезу, но не доказывает её автоматически. Желательны повторяемость и независимые наблюдения, привязанные к одной конфигурации.

Какая автоматизация действительно нужна при большом числе цепей?

Автоматическая последовательность RCD-тестов и автоматизированный набор различных измерений электроустановки — разные функции. Семейство 166x поддерживает предусмотренные RCD-последовательности; расширенная Auto Test у 1664 FC решает более широкую задачу серии установочных проверок. Нельзя выбирать модель по слову «автоматический», не уточнив, какая именно работа должна выполняться.

Для большой программы важны идентификаторы цепей, сохранение каждого режима и понятная выгрузка. Если один результат автоматически получил имя следующей розетки, скорость обхода не компенсирует ошибку отчёта. До покупки выполните учебный проект с несколькими точками и проверьте, можно ли однозначно восстановить порядок и настройки.

Поддержку B, специальных DC-проверок и нужных номиналов оценивают по конкретному исполнению и доступным режимам. 1662, 1663, 1664 FC и 1672 не следует считать взаимозаменяемыми только по принадлежности к одному классу. В закупочную матрицу вносят каждую требуемую функцию отдельной строкой.

Как составить протокол, который можно проверить повторно?

Запишите объект, цепь и конкретный аппарат; IΔn, тип, задержку, напряжение и состояние нагрузок; форму, кратность и начальную фазу; результат с единицей; критерий и принятое решение. Для заблокированного или прерванного теста сохраняют статус вместо придуманного числа. Для нескольких ступеней защиты указывают, какая действительно отключилась.

При исправлении настройки первоначальную запись не заменяют молча новой. Отметьте причину повторения и различие условий. Это помогает отличить устранённую ошибку процедуры от реального изменения состояния аппарата. Протокол должен показывать границу выполненной проверки и не объявлять исправной всю установку по одной функции.

В заявку на тестер электроустановок Fluke включите перечень типов и номиналов, число цепей, необходимые последовательности, дополнительные измерения и пример требуемого отчёта. При выборе сравнивайте время всей работы — настройка, измерения, восстановление и отчёт — вместе с технической пригодностью прибора.

Практический разбор: УЗО срабатывает при тесте, но результат нестабилен

Рассмотрим условную линию с УЗО 30 мА, несколькими потребителями и жалобой на непредсказуемое отключение. Кнопка TEST работает. При приборной проверке результаты меняются. Эти наблюдения не доказывают, что устройство неисправно: в измерение входят настройки, фоновые токи, тип формы сигнала и условия цепи.

Сначала идентифицируют устройство и задачу. Номинальный ток 40 А и дифференциальный ток 30 мА обозначают разные свойства. Для RCBO также существует защита от сверхтока. Проверка дифференциальной части не подтверждает автоматически время-токовую характеристику автоматической защиты.

Запишите тип AC, A, F или B, наличие выдержки времени и предусмотренную программу. Поддержка одного типа тестером не распространяется на остальные по совпадению номинала 30 мА. Устройство с задержкой и устройство без неё нельзя оценивать по одной удобной таблице времени.

Почему кнопка TEST не заменяет измерение?

Кнопка создаёт предусмотренное внутреннее воздействие и помогает проверить действие устройства. Она не выдаёт измеренное время или ток срабатывания внешней процедуры. Если задача приёмки включает численные параметры, нужны подходящий тестер и правильная схема.

Кнопка также не проверяет все части установки. Её успешное действие не подтверждает состояние защитного проводника, петли и других параметров. Полная проверка электроустановки шире задачи этой статьи, а дифференциальный тест имеет свои границы.

Как фон нагрузки меняет наблюдение?

При подключённых потребителях уже может существовать ток утечки. Прибор добавляет испытательное воздействие, а устройство реагирует на суммарный сигнал в своей полосе и форме. Поэтому тест на работающей группе и тест в подготовленных условиях не обязательно дадут одинаковый результат.

Фон нельзя всегда описать арифметическим сложением двух RMS-чисел. Для синусоидальных составляющих имеют значение фаза и направление, для сложных форм — дополнительная структура сигнала. Не вычитайте произвольные 8 мА из порога, если неизвестно, как они соотносятся с испытательным воздействием.

Если программа допускает сравнение при разных состояниях нагрузки, фиксируйте каждое состояние. Нельзя переподключить часть потребителей между повторами и назвать разницу только изменением устройства. Для диагностики сначала нужна воспроизводимая конфигурация.

Как читать ступенчатый тест тока?

Для условного AC-теста 30 мА с шагом 10% номинального тока шаг составляет 3 мА. Если на 18 мА отключения не было, а на 21 мА произошло, наблюдение относится к ступеням процедуры. В идеализированном разборе порог находится между ними, но реальные условия и временной алгоритм тоже имеют значение.

Показание 21 мА не следует представлять как непрерывно измеренный физический порог с точностью до любого десятичного знака. Число нужно связывать с шагом, формой и программой. Для других типов сигнала нельзя автоматически переносить коэффициенты AC-расчёта.

Тест тока и тест времени отвечают на разные вопросы. Прибор может измерить время при заданном воздействии, а затем выполнить поиск тока срабатывания. Прохождение одного результата не отменяет другой обязательный результат. В протоколе храните отдельные строки.

Учебное наблюдение	Что оно описывает	Следующая проверка
TEST отключает устройство	Действие внутренней тестовой цепи	Численные параметры по программе
Токовый тест даёт разные ступени	Порог в условиях процедуры	Фон, настройки и повторяемость
Время различается по начальной фазе	Разные предусмотренные воздействия	Оба требуемых результата и критерии
Отключается вышестоящее устройство	Поведение связанной системы	Схему, селективность и точку теста
Не выполняется тест из-за условий цепи	Процедура не завершена	Причину блокировки и подготовку

Почему результаты при 0° и 180° нельзя заменить одним средним?

Начальная фаза определяет начало предусмотренного испытательного сигнала. Разные результаты могут отражать поведение устройства при этих воздействиях. Если программа требует оба направления, среднее не заменяет худший результат и отдельные значения.

Допустим, условно получены 22 и 34 мс. Среднее равно 28 мс, но оно скрывает значение 34 мс. Решение принимают по применимой процедуре, а не по придуманной усреднённой норме. Эти числа учебные и не задают допустимое время конкретного УЗО.

Сохраняйте форму сигнала и множитель тока вместе с фазой. Два одинаковых числа времени при разных режимах не являются повторениями одного теста. Ошибка записи может сделать отчёт внешне полным, хотя один обязательный режим не выполнялся.

Как проверить селективность, если отключается не то устройство?

Нужно знать всю цепочку аппаратов, номиналы, типы и задержки. Тестер в конечной точке воздействует на связанную установку. Если первым отключился вышестоящий аппарат, это не позволяет приписать его время нижестоящему устройству.

Отметьте, какой аппарат фактически сработал. Если после отключения программа прервана, результат нижестоящего теста может отсутствовать. Не заполняйте его временем, увиденным на экране, без понимания измерительной процедуры.

Избирательность системы нельзя подтвердить одной общей фразой «всё отключается». Для оценки нужны предусмотренные критерии и сочетания устройств. При настройке не меняйте параметры защиты только ради прохождения теста; изменения относятся к отдельному инженерному решению.

Что делать, если тестер сообщает о непригодных условиях?

Предварительные проверки и блокировки предотвращают выполнение процедуры в неподходящей конфигурации. Причины могут включать напряжение, соединения, защитный проводник и другие условия режима. Сообщение «тест не выполнен» не является ни PASS, ни доказательством неисправности УЗО.

Сохраните сообщение и проверьте конкретную причину по процедуре прибора. Не обходите её случайным переходником. Если для метода нужна подготовка цепи, выполните её в допустимом состоянии. Только завершённый тест даёт соответствующий измерительный результат.

Для диагностики полезно различать три ситуации: прибор не смог выполнить тест, тест выполнен и результат не проходит, результат проходит. Эти статусы требуют разных действий и не должны сливаться в один список «проблемные УЗО».

Нужно ли покупать тестер типа B для любой современной нагрузки?

Сначала определите защитное решение установки. Электропривод, зарядная система и другое оборудование могут предъявлять особые требования к форме дифференциального тока. Но выбор типа устройства и выбор испытательного комплекта опираются на конкретную схему и проект, а не на возраст потребителя.

Комбинация защиты типа A с отдельным контролем постоянной составляющей и устройство типа B имеют разные функции. Возможность тестировать тип B не доказывает автоматическую поддержку всех специальных проверок такого контроллера. Их нужно перечислить отдельно.

Для Fluke 1663 и 1664 FC доступны соответствующие тесты типа B в предусмотренной конфигурации; у 1662 набор отличается. Для покупки проверьте точную модель, режимы, программную часть и принадлежности. Не переносите полный список функций одного индекса на всё семейство.

Как подготовить тестовую программу для группы щитов?

Создайте карточки аппаратов до обхода: ID, линия, тип, номинальный дифференциальный ток, задержка и критерии. Укажите состояние нагрузки и допустимые отключения. Для каждого аппарата определите обязательные режимы и результаты, а не оставляйте оператору выбор по памяти.

На пробном щите проверьте именование, восстановление после отключения и полноту отчёта. Автоматическая последовательность полезна, когда её состав соответствует задаче. Общий AutoTest электроустановки и последовательность тестов УЗО нельзя считать одним режимом только по слову «автоматический».

Если после ремонта или замены аппарата выполняется повторная серия, сохраните исходный результат. Отмечайте, что поменялось: устройство, соединение, нагрузка или настройки. Тогда итог объясняет причину изменения, а не только демонстрирует зелёный статус.

Что должно быть в заявке на комплект проверки УЗО?

Перечислите типы устройств, номиналы, задержки, схемы питания и необходимые тесты. Добавьте объём обходов, способ подключения, условия нагрузки, доступ к щитам и формат данных. Если нужна вся программа проверки установки, укажите её отдельно от дифференциального теста.

Нужны принадлежности для реальных точек и понятный способ подтверждать завершение каждой процедуры. Подходящий прибор должен не просто вызвать отключение, а сохранить результат с правильной формой, током, фазой и идентификатором. Такой комплект помогает отличить неисправность защиты от ошибки организации проверки.

Частые вопросы о проверке УЗО

Как понять, что УЗО неисправно?

Оценивают функциональную реакцию, измеренные параметры, настройки и состояние схемы. Неожиданный результат требует диагностики: причиной может быть как аппарат, так и неправильная схема или нагрузка.

Какое время срабатывания считается нормальным?

Оно зависит от типа, задержки, испытательного тока и применимого критерия. Одно значение в миллисекундах нельзя назначить всем УЗО и всем режимам.

Что показывает Ramp?

Ток отключения при заданном алгоритме увеличения тока. Он не заменяет измерение времени при установленной кратности.

Зачем тестировать при 0° и 180°?

Начальная фаза может влиять на результат для предусмотренных форм воздействия. Сохраняют результаты каждого этапа, не усредняя их без основания.

Можно ли тестировать с подключёнными приборами?

Условия выбирают по программе, прибору и устройствам установки. Эксплуатационные утечки и ожидаемое отключение нужно учесть до начала.

Успешная проверка УЗО подтверждает весь дифавтомат?

Нет. Она относится к дифференциальной функции. Сверхтоковая защита требует своего набора проверок.

Почему тестер не запускает измерение?

Проверьте сообщённую причину: схема, напряжение прикосновения, полярность, диапазон или другое ограничение. Защитную блокировку не обходят ради получения числа.
