Как диагностировать двигатель с частотным преобразователем: когда мультиметра и клещей Fluke недостаточно?

Двигатель с частотным преобразователем нельзя диагностировать как обычную нагрузку, напрямую подключённую к синусоидальной сети. На входе привода, в звене постоянного тока и на выходе присутствуют разные формы сигнала. Одно измерение напряжения на клеммах двигателя не показывает состояние всех этих узлов.

Какие узлы нужно разделить при диагностике?

Типовой привод включает входную сеть, выпрямитель, звено постоянного тока, инвертор и двигатель с кабелем. Конкретная архитектура может отличаться: активный выпрямитель, рекуперация, фильтры и дополнительные цепи меняют картину. Перед измерением изучают именно установленный привод и его доступные контрольные точки.

Если преобразователь выдаёт ошибку перегрузки, причиной может быть механический процесс. Если двигатель перегревается, проверьте охлаждение и режим. Осциллограмма дополняет диагностику, а не заменяет понимание нагрузки и параметров настройки.

Почему обычный мультиметр даёт странные показания на выходе?

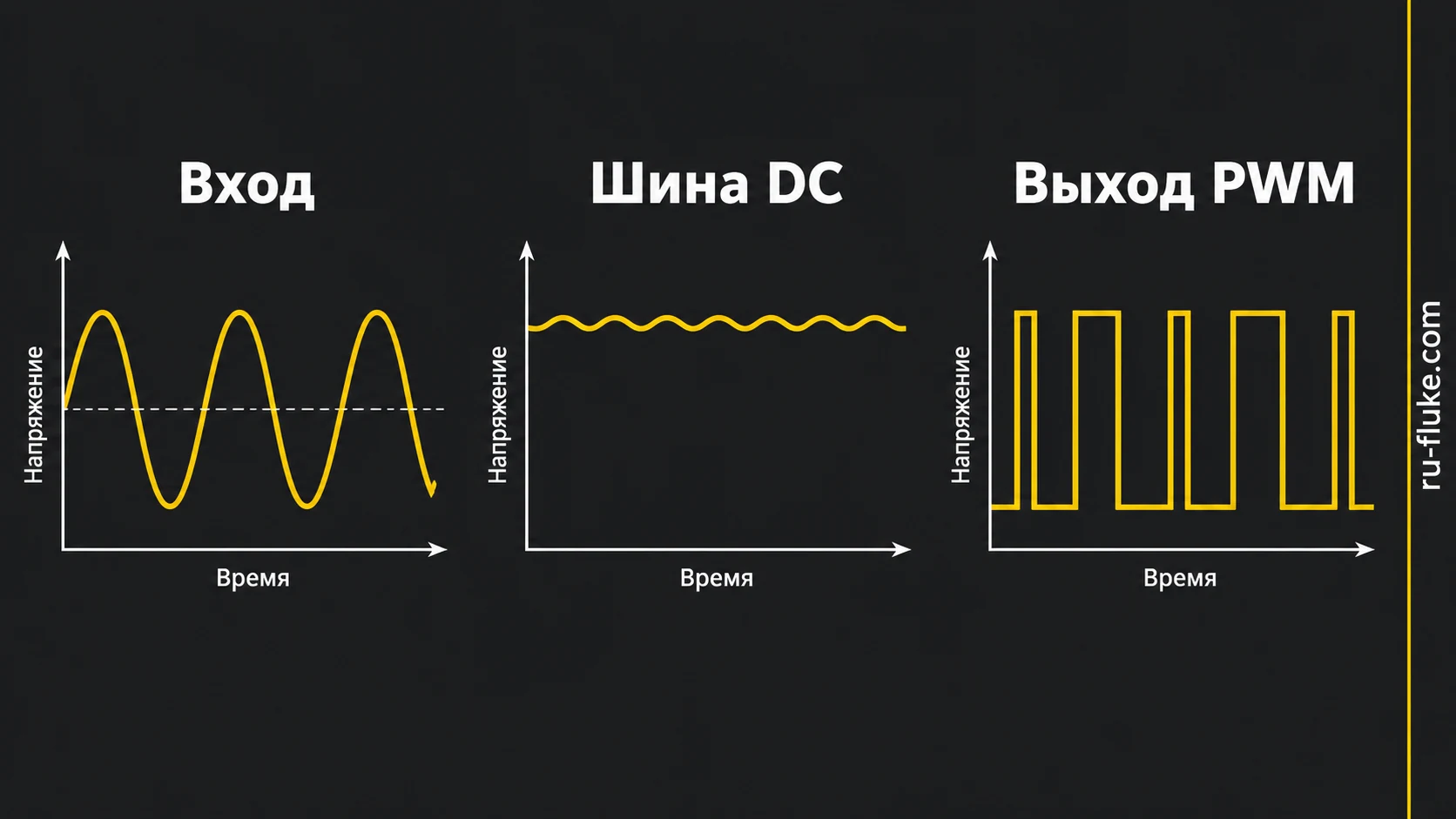

Инвертор формирует импульсы PWM. Их ширина и последовательность создают требуемое действие на двигатель. Прибор может захватывать основную составляющую, высокочастотные компоненты или их комбинацию в зависимости от полосы и фильтра. Поэтому два измерителя с разными режимами могут показывать разные числа на одной точке.

True-RMS означает корректный расчёт RMS в пределах возможностей прибора, а не универсальное правильное число для любой импульсной формы. Сначала определите, какая величина нужна: основная составляющая, полное RMS, пиковое значение или длительность фронта. Затем выбирайте функцию.

Для общего подбора клещей и фильтров полезно руководство по токовым клещам Fluke. Здесь основная задача шире: восстановить поведение узлов привода по форме и времени сигналов.

Что показывает измерение шины постоянного тока?

В упрощённой схеме с выпрямителем и конденсатором напряжение близко к пиковому значению входного линейного напряжения. Для 400 В расчёт √2 × 400 даёт около 566 В. Это ориентир для идеализированной схемы, а не допустимая норма для каждого преобразователя.

Под нагрузкой уровень и пульсации зависят от выпрямителя, ёмкости, нагрузки и управления. У шестипульсного выпрямителя в соответствующем режиме характерная частота пульсаций связана с шестикратной сетевой частотой: при 50 Гц это 300 Гц. Другие архитектуры дают другую картину.

Число DC может оставаться близким к ожидаемому, пока переменная составляющая растёт. Для анализа выделяют постоянный уровень и пульсации, учитывая допустимые входы и настройки осциллографа. Сравнивают одинаковые нагрузочные режимы, а не холостой ход исправного привода с полной нагрузкой проблемного.

Почему остаточное напряжение сохраняется после отключения?

Конденсаторы шины запасают энергию. Для условной ёмкости 1000 мкФ при 566 В энергия C × U² / 2 составляет около 160 Дж. Этот пример показывает масштаб накопленной энергии и не определяет безопасное время ожидания.

Отключение входа не означает немедленный разряд. Ожидают предусмотренный для конкретного привода интервал и подтверждают состояние подходящим прибором по принятой процедуре. Универсальные «пять минут для любого частотника» не гарантируют безопасную работу.

Какие параметры осциллографа важны для PWM?

Полоса определяет, какие частотные составляющие проходят через измерительный тракт. Частота выборки — насколько подробно сигнал представлен во времени. Память — как долго можно сохранять подробную запись. Эти характеристики рассматривают вместе с пробником.

Основная частота двигателя может быть десятки герц, а коммутация — килогерцы. Например, при условной частоте переключения 4 кГц период равен 250 мкс. Но фронты и выбросы могут требовать значительно более быстрого измерения, чем просто несколько точек на этот период. Выбор только по основной частоте 50 Гц будет ошибочным.

Режим автоматической развёртки может показать устойчивую общую картину, но скрыть редкий сбой. Для такого случая нужны подходящие триггер, предыстория, длина записи и условия захвата. Триггер на неправильном уровне создаёт впечатление отсутствия события.

Как выбрать пробники и изолированные входы?

На выходе привода есть напряжение между выбранными точками и напряжение каждой точки относительно земли. Допустимость измерения определяется обоими. Учитывайте также частотную зависимость допустимого напряжения пробника, категорию места и возможные перенапряжения.

Нельзя подключать заземлённый «крокодил» обычного настольного осциллографа к произвольной силовой точке: он может создать короткое замыкание через защитное заземление. Отключение PE осциллографа не является допустимым решением. Выбирают рассчитанный на задачу дифференциальный пробник или соответствующий изолированный измерительный комплект.

Изолированные каналы не означают неограниченное напряжение. Межканальные и относительно земли пределы сохраняются. Все принадлежности, включая переходники, должны соответствовать месту измерения. Работы выполняет подготовленный специалист.

Что даёт ScopeMeter 190?

Портативные осциллографы Fluke ScopeMeter применяют для промышленной диагностики в пределах возможностей конкретной модели. В каталоге есть Fluke 190-062-III. Число каналов, полосу, входные пределы и комплект пробников выбирают под измерительную программу.

Если нужно одновременно сравнить две формы, достаточно соответствующих двух каналов при подходящей схеме. Если нужно наблюдать больше сигналов без повторного цикла машины, требуются дополнительные каналы или другая программа регистрации. Частичное сравнение разных пусков может дать ложную причинную связь.

Как построить диагностический маршрут?

Сохраните код ошибки и условия её появления. Уточните, происходит ли сбой при пуске, разгоне, торможении или постоянной нагрузке. Проверяйте узлы в порядке, который позволяет сужать область: вход, DC, выход, нагрузка. Не начинайте сразу с наиболее сложной осциллограммы без исходных данных.

Если вход устойчив, а шина проседает под нагрузкой, исследуют соответствующий узел и нагрузку. Если проблема появляется только при торможении, оценивают этот режим и предусмотренную схему рассеяния/возврата энергии. Если сигнал на приводе и у двигателя различается, учитывают длину кабеля, согласование и отражения. Измеренный признак должен вести к проверке гипотезы, а не к немедленной замене прибора.

Что сохранить в отчёте?

Нужны модель и схема привода, настройки работы, нагрузочный режим, точки и вид напряжения, пробники, коэффициенты, развёртка, выборка, триггер и осциллограммы с масштабами. Снимок без вольт на деление, временной шкалы и способа подключения мало пригоден для повторной диагностики.

Отдельно отмечают ограничения: захвачено лишь одно событие, не измерен вход одновременно, токовый пробник не охватывает нужную составляющую. Так результат остаётся полезным без завышенных выводов.

Как выбрать измеряемую величину на выходе PWM?

На выходе преобразователя одновременно присутствуют разные временные масштабы: основное действие на двигатель, переключение силовых ключей, фронты и возможные выбросы. Для каждого вопроса выбирают свою величину. Основная частота не описывает фронт, а пик напряжения не заменяет RMS требуемой составляющей.

Если нужно оценить рабочее питание двигателя, исследуют соответствующую основную составляющую и режим. Если подозревается воздействие быстрых импульсов, нужны форма, амплитуда, фронт и место измерения. Если привод отключается при разгоне, требуется связь сигналов с этим переходом. Такая постановка определяет прибор, пробник и регистрацию до начала работы.

Почему полоса осциллографа не равна полосе всего измерения?

Сигнал проходит через пробник, соединения, вход и обработку. Ограничение любого звена влияет на наблюдаемую форму. Осциллограф с большим числом мегагерц не восстанавливает частотные составляющие, которые уже подавил неподходящий пробник. Для силового измерения дополнительно проверяют допустимые напряжения и категории.

Для простого первого приближения время нарастания одного ограничивающего звена связывают с полосой как tr ≈ 0,35 / BW. У учебного пробника с полосой 2 МГц это около 175 нс. У тракта 60 МГц — около 5,8 нс. Эти оценки описывают выбранную упрощённую модель, а не полную спецификацию любого пробника.

Если собственный фронт сигнала равен 100 нс, а пробник в подходящей модели добавляет 175 нс, оценка наблюдаемого фронта по корню суммы квадратов составит примерно 202 нс. Быстрый сигнал на экране выглядит примерно вдвое медленнее. Замена только основного прибора не устраняет доминирующее ограничение пробника.

Что означает частотное ограничение допустимого напряжения?

Предел напряжения принадлежности может зависеть от частоты. Большое допустимое DC или низкочастотное значение не следует переносить на быстрые силовые импульсы. Для выбора нужно знать интересующие пики, общие потенциалы и условия места, а затем проверить соответствующую характеристику полного комплекта.

У дифференциального измерения отдельно существуют напряжение между входами и напряжение каждого входа относительно земли. Малое различие двух больших потенциалов не делает задачу автоматически низковольтной. Способность подавлять общую составляющую тоже зависит от тракта и условий. Эти признаки входят в техническое задание на пробник.

Как согласовать выборку, память и длительность записи?

Частота выборки задаёт шаг цифровых отсчётов, но запись ограничена режимом и доступным объёмом. Для наблюдения долгого разгона и для одного быстрого фронта нужны разные настройки. Максимальная выборка в каждой записи не является универсальным способом получить больше полезной информации.

У Fluke 190-062-III два канала, полоса 60 МГц и максимальная выборка 625 MS/s на канал. В обычной записи до 10 000 отсчётов при этой максимальной выборке математическая длительность составляет около 16 мкс. Для более длинного процесса выбирают подходящие режим, развёртку и объём регистрации, а не ожидают увидеть многосекундный разгон в том же окне.

Учебное сравнение: при 2 MS/s между отсчётами 0,5 мкс. Период коммутации 4 кГц длится 250 мкс, но фронт 0,2 мкс короче цифрового шага. Возможность видеть повторение импульсов не равна возможности восстановить каждый быстрый фронт. Выбор делают по самому интересующему процессу.

Как настроить захват редкого отключения?

Сначала определяют сигнал, который может запускать запись, и связь его признака с аварией. Предыстория нужна, если причина возникает до сообщения. После события сохраняют восстановление или остановку. Порог и условия триггера проверяют на допустимом контрольном режиме, чтобы не ожидать срабатывания по признаку, которого фактически нет.

Если событие нерегулярное, полезны длительное наблюдение и сохранение нужных сигналов. Последовательное измерение тока и напряжения в разных пусках не всегда восстанавливает их взаимное время. Число каналов выбирают именно по необходимой одновременности.

Как диагностировать шину DC, не назначая одно напряжение всем приводам?

Ожидаемый уровень зависит от архитектуры: пассивный или активный выпрямитель, накопительные элементы, управление и режим рекуперации. Расчёт √2 × 400 ≈ 566 В полезен только как ориентир соответствующей упрощённой схемы. Это не универсальный допустимый диапазон и не достаточный критерий исправности.

Запишите постоянную составляющую и поведение пульсаций в характерном режиме. Если уровень близок к ожидаемому без нагрузки, но меняется при разгоне, нужно исследовать именно переход. Если изменение появляется при торможении, область диагностики может быть другой. Отдельные признаки сопоставляют с настройками привода и механической задачей.

Пульсации показывают изменение, однако их величина зависит от нагрузки, схемы и режима измерения. Увеличение относительно сопоставимой исходной записи — основание для исследования, но не автоматически доказательство неисправного конденсатора. Нужно проверить измерительную систему, рабочий режим и другие элементы узла.

Почему фильтр может скрыть интересующее событие?

Фильтр полезен, когда требуется выделить определённую составляющую. Он изменяет наблюдаемый сигнал. Поэтому записи с ограниченной и полной полосой нужно обозначать отдельно. Исчезновение выброса после фильтрации не означает исчезновения физического воздействия на оборудование.

В сравнении исправного и проблемного режимов сохраняют одну конфигурацию или явно показывают её различие. Иначе новая осциллограмма может отличаться из-за пробника, масштаба и обработки, а не из-за привода.

Как разобрать влияние кабеля и механической нагрузки?

Между выходом инвертора и двигателем сигнал проходит по кабелю с распределёнными параметрами. При быстрых фронтах формы в разных точках могут отличаться. Если задача связана с отражениями, важно точно указать место, режим и характеристики тракта. Одно число RMS не описывает весь процесс.

Повышенный ток имеет несколько возможных причин: электрический режим, нагрузка механизма, настройка, охлаждение или неисправность. Для проверки гипотезы сохраняют скорость, ускорение, фактическую нагрузку и момент симптома. Измерение формы сигнала помогает отделить признаки, но не заменяет обследование механической части.

Как выбрать ScopeMeter вместе с принадлежностями?

Изолированная архитектура входов удобна в предусмотренных задачах, но сохраняет пределы между контактами и относительно земли. Рейтинг комплекта с пробником нельзя автоматически переносить на прямой BNC-вход: у этих конфигураций различаются условия. Проверяют конкретное подключение, а не только общий рейтинг корпуса.

Перечислите одновременно наблюдаемые сигналы, обычные уровни и пики, временные масштабы, длительность ожидания события и формат отчёта. Для токового пробника добавьте AC/DC, полосу, охват и передаточный коэффициент. Если масштаб установлен неверно, правильная форма превратится в неправильные амперы.

В каталоге осциллографов Fluke сравнивайте модели по этой программе. Перед ответственным выездом проверьте контрольную запись и выгрузку с сохранёнными настройками. В отчёте должны оставаться точка, пробники, масштабы, фильтры, выборка, триггер и режим привода — тогда изображение становится проверяемым диагностическим результатом.

Практический разбор: привод выдаёт ошибку, а обычный мультиметр показывает странное напряжение

Рассмотрим условный двигатель с частотным преобразователем. При определённой нагрузке появляется ошибка, а значения напряжения на выходе различаются между приборами. Это не доказывает неисправность преобразователя. Сначала нужно определить, какой сигнал и в какой точке измеряется.

В приводе есть вход сети, DC-шина и выход PWM. Эти участки имеют разные формы и требования к измерительной системе. Режим, пригодный для сетевой синусоиды, не обязательно даёт нужный результат на выходе. Не сравнивайте значения без указания фильтра и измеряемой составляющей.

Запишите код ошибки, режим, скорость, нагрузку, кабель и момент возникновения. Если сообщение относится к внутреннему управлению или механике, электрическая запись должна проверять конкретную гипотезу. Принцип «посмотреть всё осциллографом» без точки и временного события создаёт много данных и мало ответа.

Этап 1. Отделить вход питания от выходного сигнала

Если подозревается провал входа, выбирают подходящую запись входного питания и времени ошибки. Если DC-шина изменяется без соответствующего входного события, исследуют другую часть. Если вход устойчив, а проблема зависит от кабеля и мотора, задача смещается к выходу и нагрузке.

Данные должны быть согласованы по времени. Три последовательных снимка в разные рабочие моменты не устанавливают причинную последовательность. Для редкого события нужен запуск и предыстория, а для сравнения нескольких сигналов — достаточное число совместимых каналов.

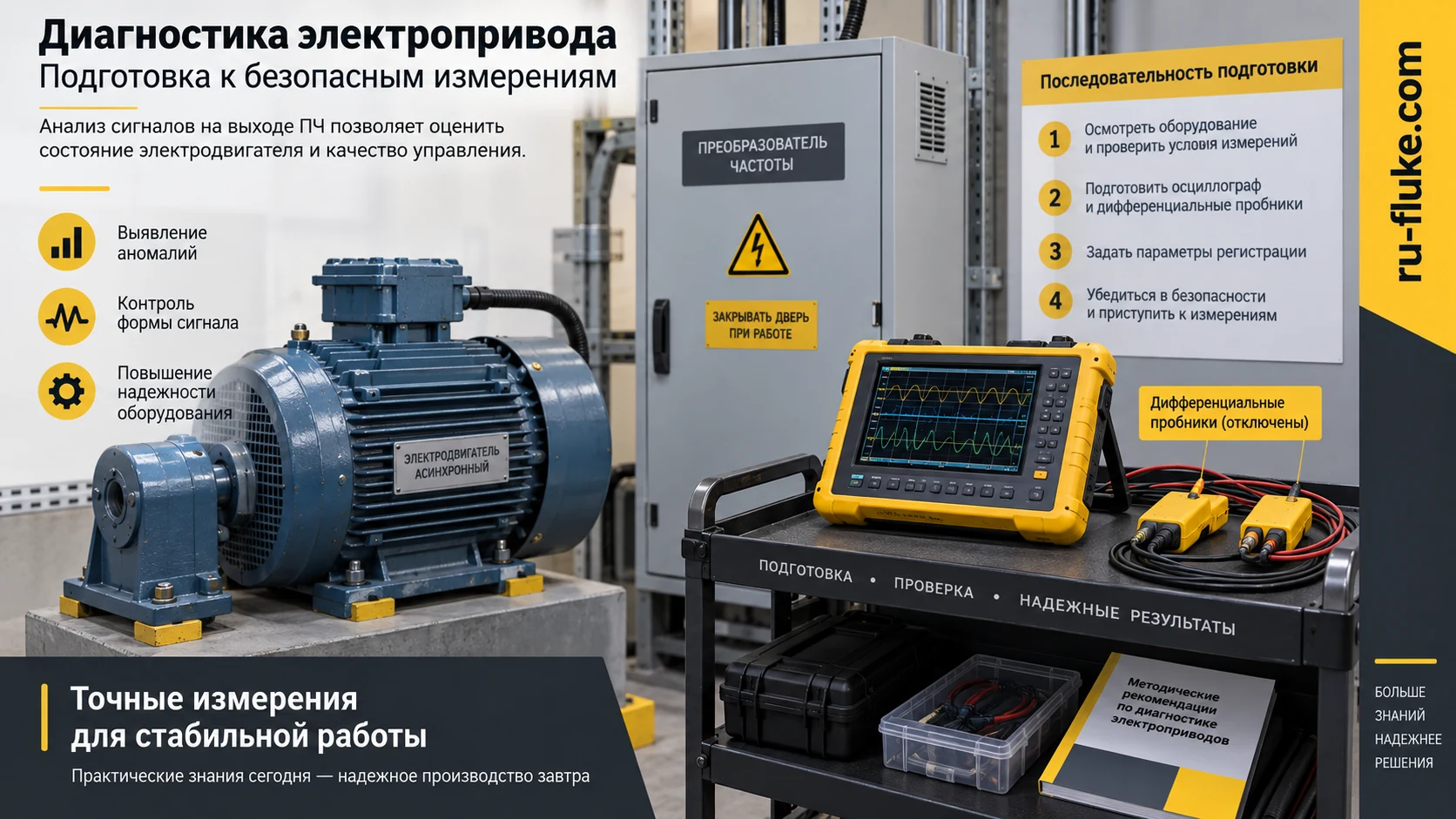

Доступ к DC-шине и выходу требует соответствующей квалификации, состояния и измерительного комплекта. Схему подключений выбирают по прибору и точке. Нельзя переносить способ измерения низковольтного сигнала управления на высокоэнергетическую часть привода.

Этап 2. Выяснить, что показывает режим измерения напряжения

В выходном PWM присутствуют быстрые импульсы и полезная низкочастотная составляющая. Результат без подходящего фильтра и результат режима для привода могут отличаться по смыслу. Большое RMS всего сигнала не равно автоматически амплитуде основной составляющей, которую нужно сравнить с режимом двигателя.

Не выбирайте более удобное число как «правильное». Сопоставьте полосу, фильтр, алгоритм и величину. Если в отчёте оставлены только вольты, другой специалист не поймёт, почему измерение расходится с его прибором. Название True-RMS само по себе не описывает пригодность для любого PWM.

Сравнение трёх межфазных выходов выполняют при сопоставимом режиме и методе. Если частотник менял частоту или нагрузку между измерениями, различия могут относиться ко времени. Одновременная запись полезна, когда исследуется быстро меняющееся состояние.

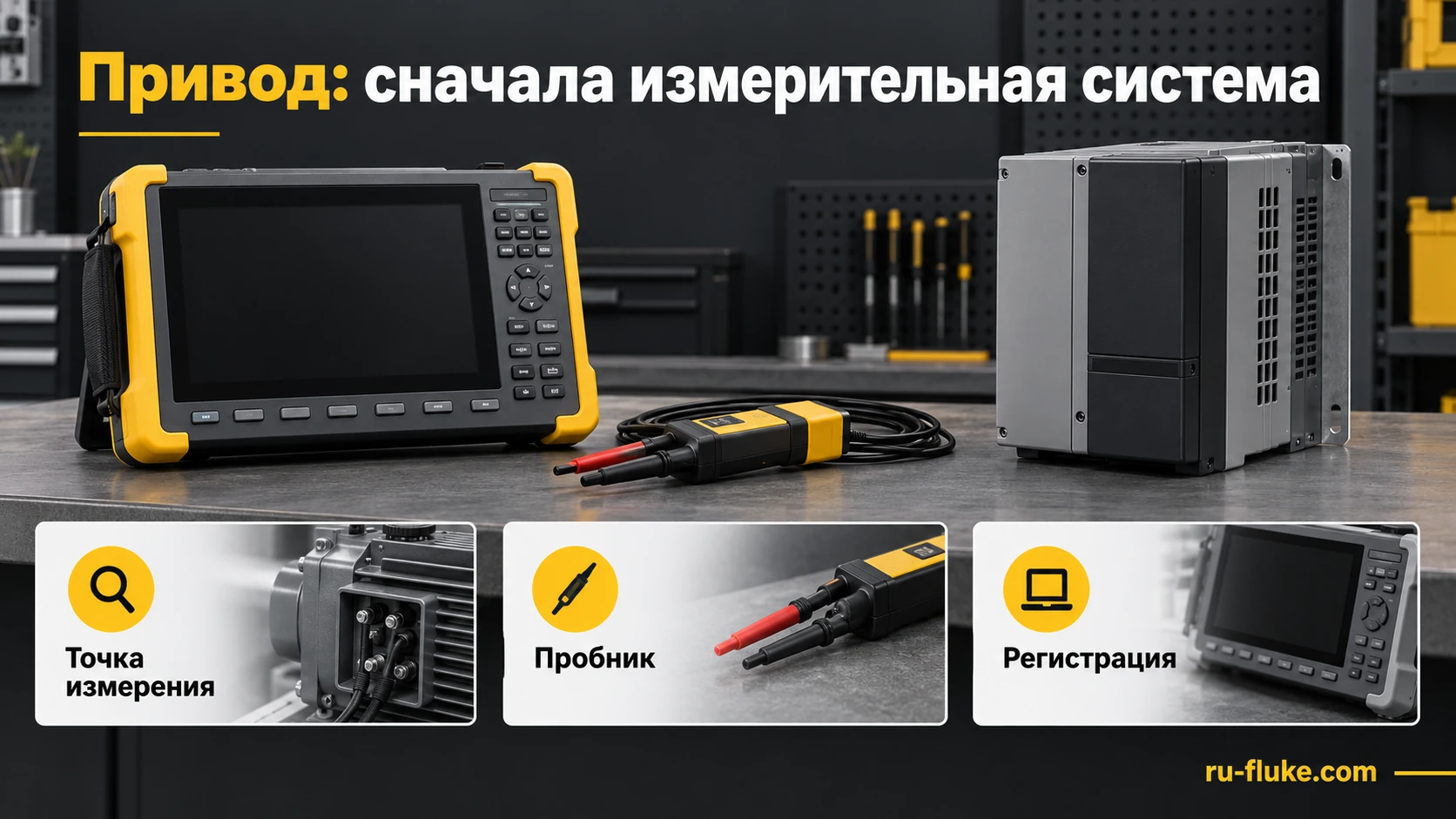

Этап 3. Подобрать пробник под задачу, а не только под напряжение

Проверяют допустимое дифференциальное и общее напряжение, категорию, полосу и коэффициент пробника. Вход прибора и весь комплект имеют ограничения. Электрическая изоляция каналов не означает, что можно произвольно назначать потенциалы и игнорировать пределы относительно земли.

Коэффициент подавления синфазного сигнала зависит от частоты. В учебном примере CMRR 60 дБ соответствует отношению амплитуд 1000:1. При синфазной составляющей 600 В остаточное влияние в простой модели может иметь масштаб 0,6 В. При 40 дБ отношение 100:1 даёт 6 В.

Это не характеристика конкретного пробника Fluke и не полный расчёт ошибки. Пример показывает, почему CMRR на нужных частотах важен для небольшой дифференциальной детали на большом общем сигнале. Одно низкочастотное число CMRR не описывает быстрые фронты.

Вычитание двух каналов с общими ограничениями не создаёт универсальный дифференциальный пробник. Несовпадение трактов и недопустимые потенциалы могут привести к неверному результату или непригодному подключению. Используйте предусмотренную измерительную конфигурацию.

Почему длина кабеля влияет на быстрые фронты?

Кабель ведёт себя как распределённая линия, когда время распространения сопоставимо с фронтом. На переходах возникают отражения. Для учебной скорости 150 м/мкс кабель 50 м имеет путь туда и обратно около 0,67 мкс. Фронт 0,1 мкс значительно короче этого масштаба.

Это объясняет необходимость исследовать сигнал в нужной точке, включая сторону двигателя при соответствующей программе. Запись возле преобразователя и запись возле двигателя не обязаны совпасть. Но из длины 50 м нельзя автоматически вывести величину перенапряжения конкретного привода.

В идеальной открытой линии коэффициент отражения по напряжению может приводить к удвоению падающей ступени на конце. Реальный мотор и кабель не являются такой простой моделью. Результат зависит от импедансов, фронта, потерь и защитных решений. Учебное «удвоение» не должно становиться обещанием измеряемого пика.

После обнаружения необычной формы инженерное решение может касаться кабеля, фильтра, привода или режима. Измерение помогает выбрать гипотезу, но установка любого фильтра без расчёта не является универсальным ремонтом. Сохраните исходные формы и условия.

Как увидеть быстрый сигнал и не принять алиасинг за реальную частоту?

Недостаточная частота выборки может создавать ложное низкочастотное представление. В простом учебном примере синусоида 20 кГц при выборке 18 кГц может проявиться как компонент около 2 кГц. Это пример принципа дискретизации, а не показание рабочего привода.

Высокая частота выборки полезна вместе с аналоговой полосой, фильтрацией и длиной записи. Количество отсчётов определяет временное окно в выбранном режиме. Если форма сохраняется очень кратко, редкий отказ останется за её пределами, даже когда фронт на одном снимке выглядит подробно.

При выборе ScopeMeter отдельно оценивайте короткую быструю запись и длительное наблюдение. Режимы могут иметь разные параметры. Максимум выборки на странице модели не означает сохранение всех каналов с этим максимумом в любом режиме.

Почему фильтр должен соответствовать измеряемой составляющей?

Фильтр подавляет часть сигнала, но может влиять и на полезную составляющую. Для простого однополюсного учебного фильтра с частотой среза 500 Гц амплитудный коэффициент на 50 Гц около 0,995, на 400 Гц — около 0,781. Это разные влияния на результат.

Эти числа не описывают фильтр конкретного Fluke. Они показывают, почему нельзя выбирать произвольное ограничение полосы и считать любую основную частоту неизменной. Используйте режимы и характеристики, предназначенные для задачи привода.

Для анализа фронтов фильтр, полезный при оценке основной составляющей, может удалить искомую деталь. Для оценки низкочастотного напряжения широкая полоса может включить ненужные импульсные составляющие. Поэтому сначала формулируют величину, затем режим.

Можно ли диагностировать двигатель только по неравным токам?

Неравномерность токов является признаком, но имеет разные причины: питание, обмотки, управление, соединения и нагрузка. Важно знать, каким методом получены токи и в каком режиме. Сравнивать последовательно разные состояния нельзя как один трёхфазный снимок.

В учебной серии 40, 42 и 63 А среднее равно 48,3 А, максимальное отклонение от него — около 14,7 А, или 30,3%. Это расчёт по явно выбранному определению, а не универсальный критерий неисправности. Другие показатели несимметрии имеют свои формулы и назначение.

После подтверждения признака сопоставьте напряжения, режим и механическую часть. Электрическая запись не определяет автоматически повреждение подшипника. Если нужны механические признаки, используют соответствующую вибрационную программу.

Что сохранить после диагностики и ремонта?

Укажите точки, пробники, коэффициенты, входы, полосу, фильтры, частоту выборки и режим привода. Для события нужны время, предыстория и код ошибки. Для сравнения до/после — одинаковые условия и выполненное изменение.

Не ограничивайтесь снимком необычного пика. Нужны масштаб, положение измерения и конфигурация. Если после ремонта поменяли пробник или фильтр, различие форм может относиться к измерительной системе. Отметьте это до вывода об улучшении.

Заявка на ScopeMeter должна описывать электрические точки и ожидаемые длительности. Затем выбирают число каналов, полосу, пробники и запись. Такой подбор позволяет исследовать фактический отказ, а не просто приобрести осциллограф с наибольшим числом мегагерц.

Чем пиковое напряжение отличается от dV/dt?

Пик описывает достигнутый уровень, dV/dt — скорость изменения. Два фронта с одинаковым перепадом могут иметь разную крутизну. Для учебного перепада 400 В за 0,1 мкс средний масштаб изменения составляет 4000 В/мкс, за 0,2 мкс — 2000 В/мкс.

Эти значения не являются нормой изоляции двигателя. Они показывают, почему полоса всей системы влияет на оценку фронта. Если пробник и вход растянули наблюдаемый переход, рассчитанная крутизна может оказаться меньше фактической. Высокая частота выборки сама этого не исправляет.

Укажите, между какими уровнями определено время фронта, как измерен перепад и какой тракт использован. Для сравнения до/после должны совпадать определения и конфигурация. Случайное деление максимального пика на один экранный интервал не является воспроизводимой характеристикой.

При выборе прибора отдельно формулируйте задачу пиков, фронтов и основной составляющей. Они требуют разных аспектов записи. Это помогает подобрать пробники и режим, а не ожидать одинаковой точности любой детали PWM.

Частые вопросы о диагностике частотного привода

Можно ли измерять выход частотника обычным мультиметром?

Только если его входы и режим подходят к сигналу и требуемой величине. Для формы PWM, пиков и временных процессов нужен соответствующий осциллографический тракт.

Частота 50 Гц означает, что высокая полоса не нужна?

Нет. На выходе присутствуют коммутация и быстрые фронты. Требования зависят от того, что именно нужно исследовать.

Изолированный осциллограф безопасен на любом приводе?

Нет. Проверяют напряжение относительно земли, межканальные пределы, CAT и характеристики пробников.

Можно ли считать 566 В нормой для любого привода 400 В?

Нет. Это расчётный ориентир для упрощённой схемы. Архитектура и режим конкретного привода определяют ожидаемые значения.

Что нужно для подбора осциллографа?

Схема и напряжение привода, диагностируемый узел, ожидаемые пики, скорость процессов, число одновременных сигналов и требуемая запись. Подбирайте ScopeMeter Fluke вместе с принадлежностями.
