Основная информация о видеоскопе
Видеоскоп. Осмотр труднодоступных узлов.
- Защита
- IP54
- Класс защиты IP
- IP54
- Диаметр зонда
- 8,5 мм
- Ремни
- Для руки и шеи
Назначение и исполнение

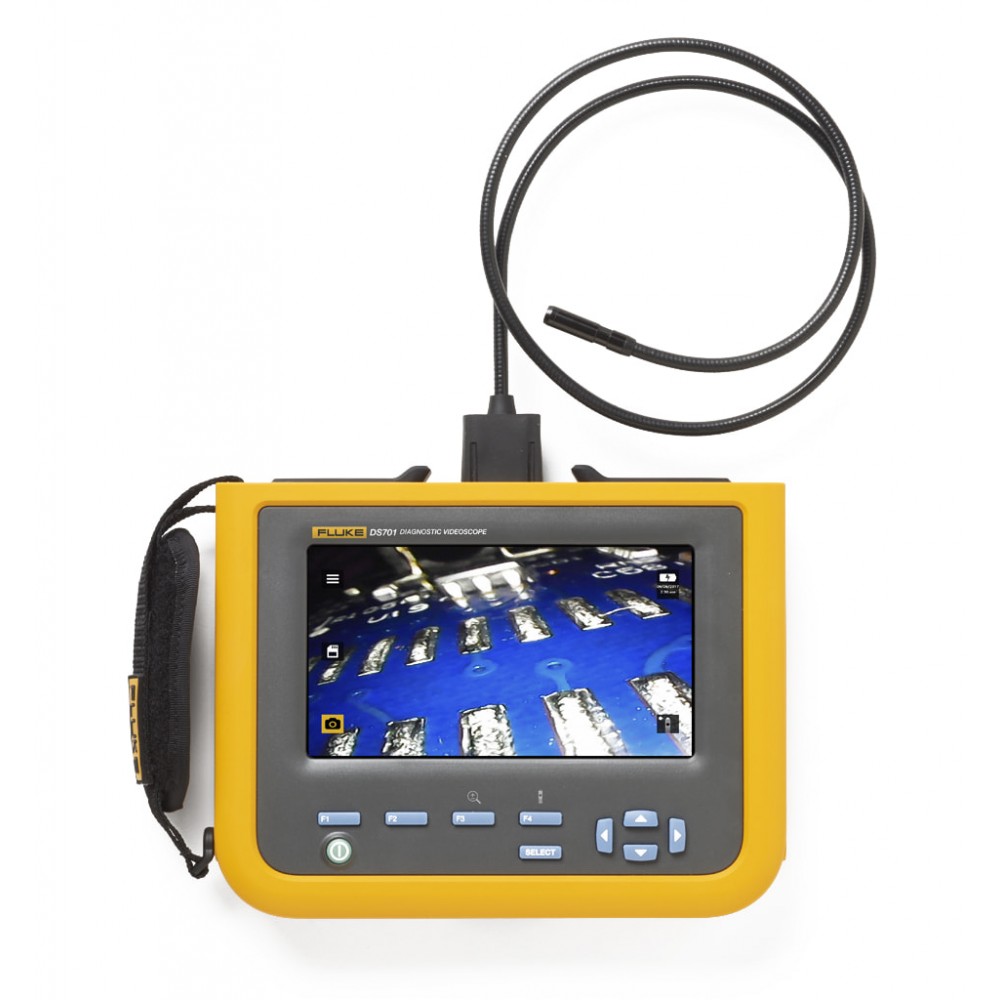

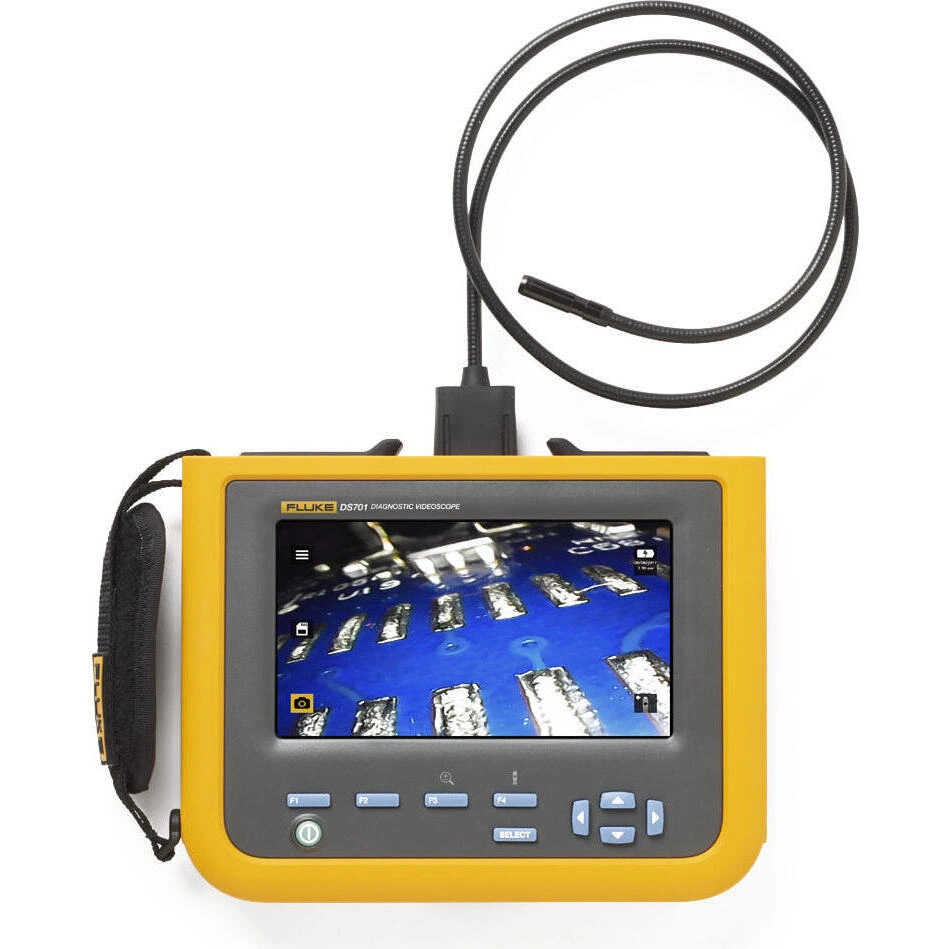

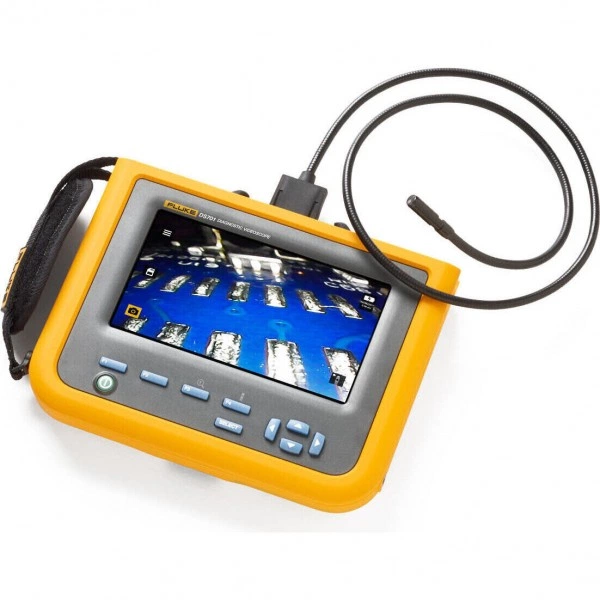

Видеоскоп FLUKE DS701. Видеоскопическое оборудование FLUKE применяют для визуального осмотра участков с ограниченным доступом. Основной блок, зонд и сменная принадлежность могут поставляться отдельными позициями. Для конкретного изделия важно установить его роль, совместимую систему и условия доступа к объекту осмотра.
Функциональные возможности DS701
При обследовании оценивают, какую поверхность необходимо увидеть и как провести рабочую часть к этой точке. Возможность съемки и просмотра зависит от состава комплекта. Диаметр, длина и подвижность зонда относятся к конкретному исполнению; их не определяют по фотографии базового блока.
- Длина зонда видеоскопа 120 см.
- Зонд имеет съемную конструкцию, полностью водонепроницаемый, выдерживает погружение в воду до 1 метра.
- Диаметр зонда 8,5 мм, возможна замена на модели с диаметром от 3,8 до 9 мм.
- Зонд с камерой высокой четкости и двойным направлением обзора
- Высокая скорость обработки изображения, обеспечивающая плавную и четкую картинку со стабильным качеством
- ЖК-дисплей с диагональю 7 дюймов для удобного просмотра
- Функция увеличения/уменьшения изображения
- Технология Up is Up™ (Верх/Низ) для правильной ориентации изображения независимо от положения зонда (только для зондов длиной 1,2 м)

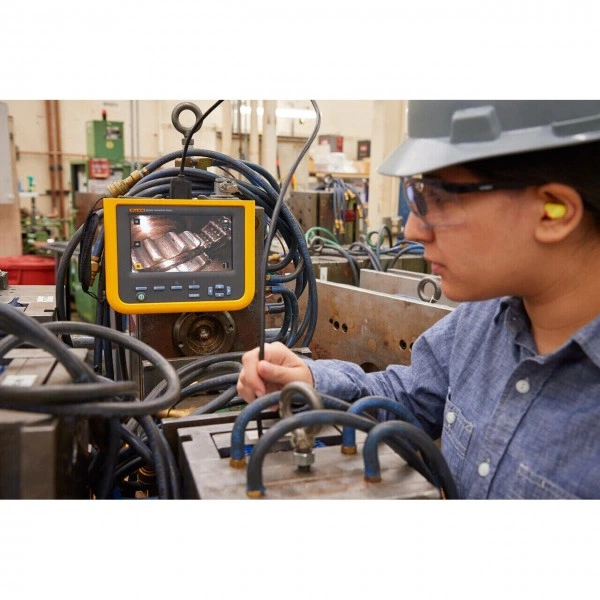

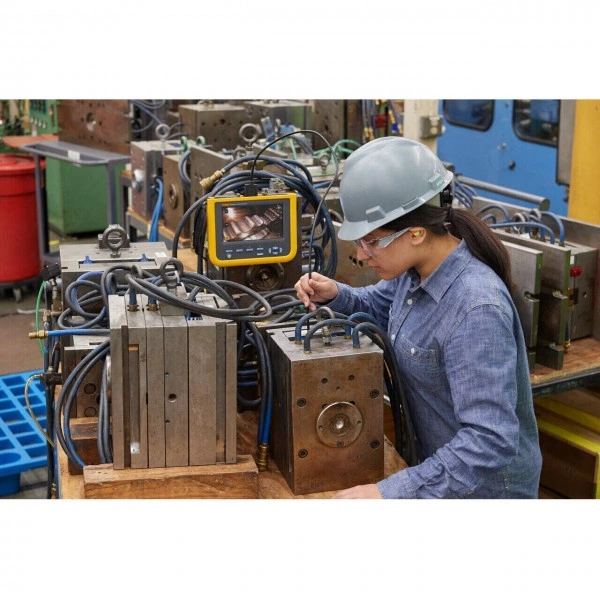

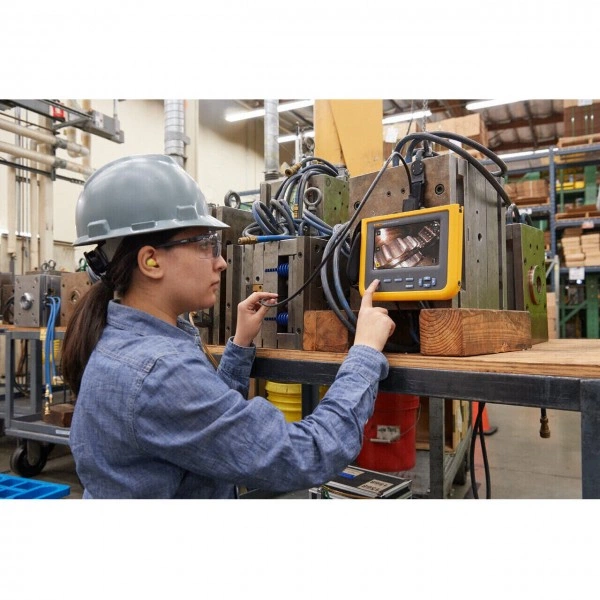

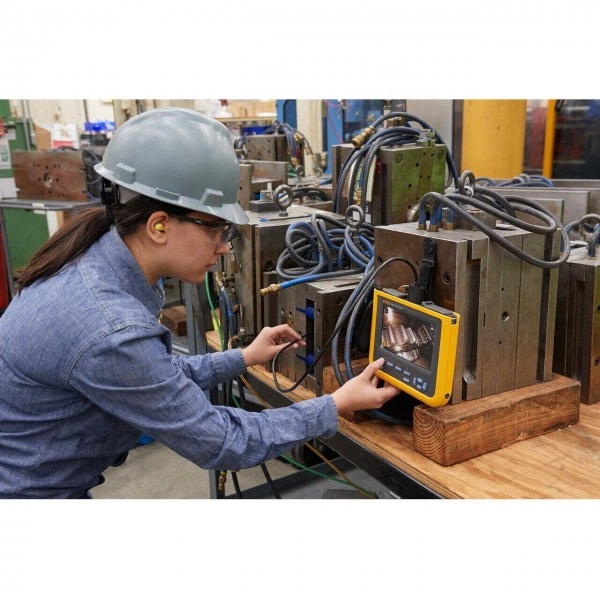

- Видеоскоп Fluke DS701 позволяет обследовать внутренние полости различных конструкций, трубопроводов, труднодоступных мест.
- Видеоскоп с ЖК-дисплеем с диагональю 7 дюймов для тщательного осмотра труднодоступных мест.
- Расширьте возможности вашего видеоскопа с помощью дополнительных щупов диаметром от 3,8 до 8,5 мм и щупов длиной до 20 м.
- Устройство имеет 7-дюймовый экран, который позволяет рассмотреть самые мелкие детали в исследуемом пространстве.
- Прибор может подключаться к ПК через порт USB для сохранения видеозаписей и фотографий с проведенного осмотра.
- Емкость встроенной памяти составляет 6 Гб, что позволяет работать без синхронизации с ПК.
- Электроника видеоскопа Fluke DS701 имеет высокое быстродействие и может обрабатывать получаемые сигналы в режиме реального времени, обеспечивая плавную и четкую картинку.
Технические особенности
Качество наблюдения связано с рабочей дистанцией, освещением, состоянием оптики и положением камеры. Разрешение экрана и параметры самого изображения описывают разные компоненты. Возможности записи, сменных головок и передачи файлов проверяют отдельно по точному обозначению системы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты | 17,73 x 22,48 см (6,98 x 8,85 дюйма) |
| Класс защиты IP | IP54 |
| Диаметр зонда | 8,5 мм |
| Ремни | Для руки и шеи |
| Встроенная память | 6 Гб |
| Масса | 0,88 кг (1,95 фунта) |
| ЖК-дисплей: Сенсорный экран | Нет |
| Стандарты связи: Fluke Connect™ | Нет |
Применение
Перед осмотром определяют маршрут доступа и обозначения исследуемых узлов. При сохранении изображения полезно фиксировать положение зонда и ориентиры внутри объекта. Видеоскоп помогает документировать видимое состояние, однако изображение само по себе не подтверждает скрытые свойства материала или измерительную точность размеров.
Подготовка рабочего набора
Для работы с FLUKE DS701 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
